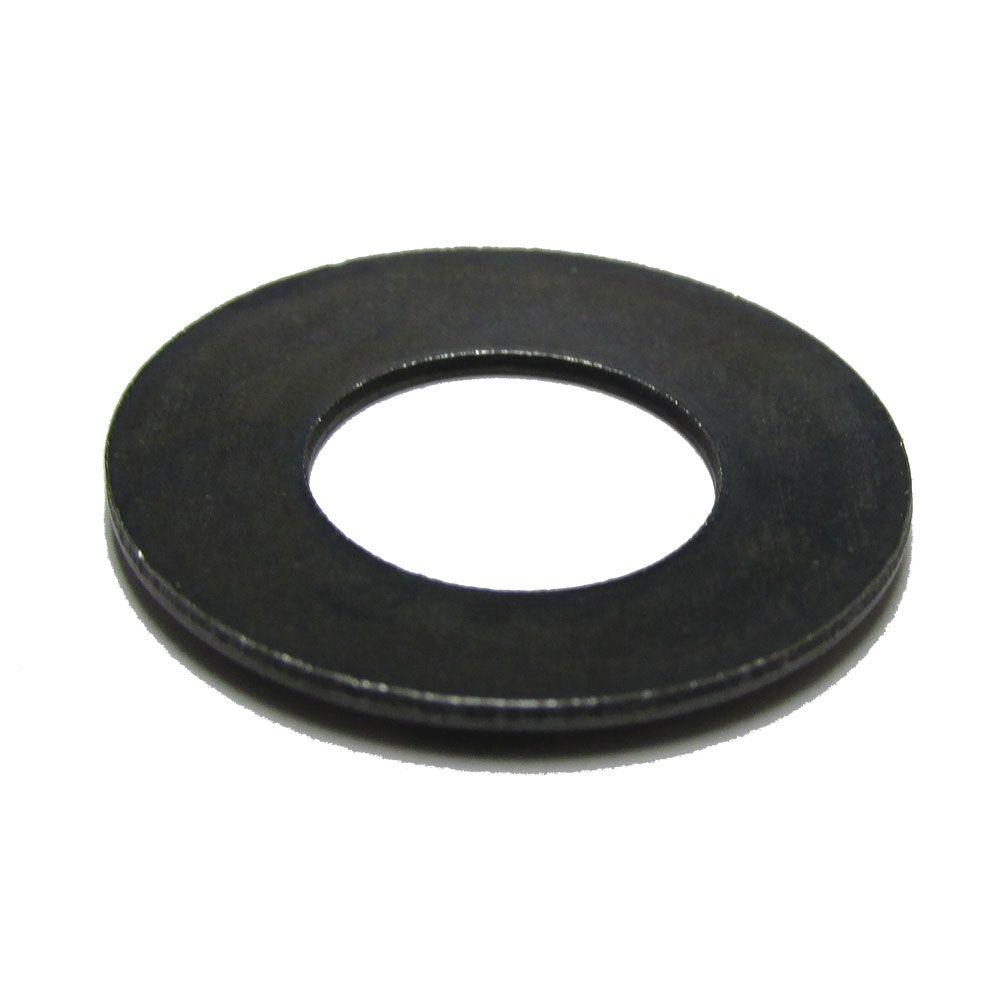

واشر بشقابی یا Belleville Washer نوعی واشر فنری دیسکی با سطح مخروطی است که برای ایجاد نیروی پیشبار بالا در اتصالات پیچ و مهره استفاده میشود. این محصول در ماشینآلات صنعتی، تجهیزات تحت فشار، قالبسازی، صنایع نفت و گاز و سیستمهایی که نیاز به حفظ نیروی اتصال دارند، کاربرد گستردهای دارد
محصولات مرتبط
ویژگیهای محصول
✅ ایجاد نیروی فنری بالا
✅ حفظ پیشبار پیچ و مهره
✅ مناسب برای بارهای دینامیکی
✅ قابل استفاده بهصورت تکی یا چندتایی
✅ مناسب برای ماشینآلات صنعتی
ویژگیهای متغیر
سایز
- M4
- M5
- M6
- M8
- M10
- M12
- M16
- M20
- M24
- M30
- سفارشی
جنس
- فولاد فنری
- استیل 304
- استیل 316
- فولاد آلیاژی
پوشش
- بدون پوشش
- گالوانیزه
- فسفاته
- استیل
مشخصات فنی
مشخصهمقدار
| نام محصول | واشر بشقابی |
| نام انگلیسی | Belleville Washer |
| نوع | واشر فنری دیسکی |
| جنس | فولاد فنری، استیل، فولاد آلیاژی |
| سایز | M4 تا M30 |
| کاربرد | حفظ پیشبار و جذب تغییرات بار |
معرفی محصول
واشر بشقابی با طراحی مخروطی خود، هنگام اعمال نیرو تغییر شکل کنترلشدهای پیدا میکند و مانند یک فنر عمل میکند. این ویژگی باعث میشود نیروی گیره اتصال حتی در صورت انبساط حرارتی، نشست قطعات یا ارتعاشات تا حد زیادی حفظ شود.
در بسیاری از ماشینآلات صنعتی، قالبها، تجهیزات هیدرولیک، شیرآلات صنعتی و اتصالات حساس، استفاده از واشر بشقابی به افزایش پایداری و عمر اتصال کمک میکند.
مزایای واشر بشقابی
- حفظ نیروی پیشبار اتصال
- عملکرد مناسب در بارهای متناوب
- کاهش اثر نشست قطعات
- مناسب برای دماهای مختلف (بسته به جنس)
- امکان چیدمان سری یا موازی برای تغییر مشخصات فنری
- طول عمر بالا
کاربردها
- ماشینآلات صنعتی
- قالبسازی
- تجهیزات هیدرولیک
- تجهیزات پنوماتیک
- صنایع نفت، گاز و پتروشیمی
- نیروگاهها
- تجهیزات معدنی
- شیرآلات صنعتی
- تجهیزات تحت فشار
راهنمای انتخاب
شرایط استفاده پیشنهاد
| بار محوری زیاد | واشر بشقابی فولاد فنری |
| محیط خورنده | واشر بشقابی استیل 316 |
| صنایع غذایی | واشر بشقابی استیل 304 |
| نیاز به نیروی فنری بیشتر | استفاده از چند واشر بهصورت موازی |
| نیاز به کورس بیشتر | استفاده از چند واشر بهصورت سری |
سوالات متداول
واشر بشقابی چه تفاوتی با واشر فنری دارد؟
واشر فنری شکافدار برای کاهش احتمال شل شدن اتصال استفاده میشود، در حالی که واشر بشقابی با شکل مخروطی خود نیروی فنری بالاتری ایجاد کرده و برای حفظ پیشبار در اتصالات حساس طراحی شده است.
آیا میتوان چند واشر بشقابی را روی هم استفاده کرد؟
بله. بسته به نیاز، میتوان آنها را بهصورت سری یا موازی چید تا رفتار فنری موردنظر به دست آید.
آیا این محصول برای محیطهای خورنده مناسب است؟
مدلهای استیل 304 و 316 برای محیطهای مرطوب و خورنده گزینههای مناسبتری هستند.
