شفت‌ها در بسیاری از تجهیزات صنعتی نقش اتصال، انتقال حرکت و پشتیبانی از اجزای دوار را بر عهده دارند. شکل ظاهری یک شفت ممکن است ساده به نظر برسد، اما قطر، طول، هم‌محوری، تلرانس و کیفیت سطوح آن می‌تواند در عملکرد مجموعه مکانیکی اهمیت زیادی داشته باشد.

در تولید شفت با تراش CNC، ماده اولیه به‌صورت مناسب روی دستگاه بسته شده و سطوح استوانه‌ای، پیشانی‌ها و سایر ویژگی‌های قابل ماشین‌کاری طبق نقشه ایجاد می‌شوند.

بسته به طراحی، شفت می‌تواند دارای قطر ثابت یا بخش‌هایی با قطرهای متفاوت، شیار، رزوه، جای نشیمن و سایر جزئیات باشد.

شفت تراشکاری CNC چه کاربردی دارد؟

این قطعات در موارد مختلفی استفاده می‌شوند، از جمله:

• ماشین‌آلات صنعتی
• تجهیزات انتقال حرکت
• دستگاه‌های تولیدی
• خطوط تولید
• مجموعه‌های دارای بوش
• مجموعه‌های دارای یاتاقان
• مکانیزم‌های چرخشی
• تجهیزات انتقال نیرو
• دستگاه‌های بسته‌بندی
• ماشین‌آلات کارگاهی
• تجهیزات مکانیکی
• قطعات یدکی ماشین‌آلات

انواع شفت قابل تولید

بر اساس طراحی قطعه، امکان ساخت مدل‌های مختلف شفت وجود دارد:

شفت استوانه‌ای ساده

دارای فرم استوانه‌ای با قطر و طول مشخص و مناسب برای کاربردهای عمومی.

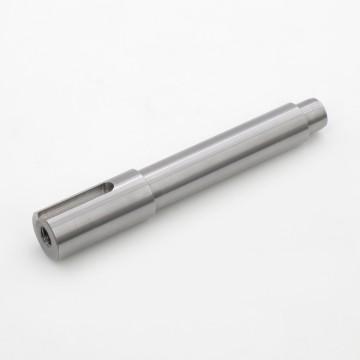

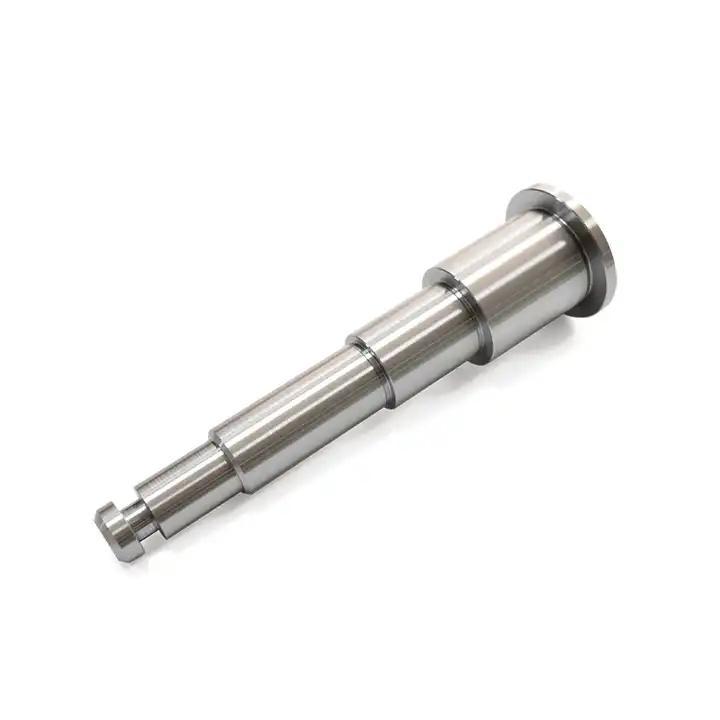

شفت چندقطری

دارای چند ناحیه با قطرهای مختلف که برای نشیمن قطعات یا ایجاد موقعیت مشخص در مجموعه استفاده می‌شود.

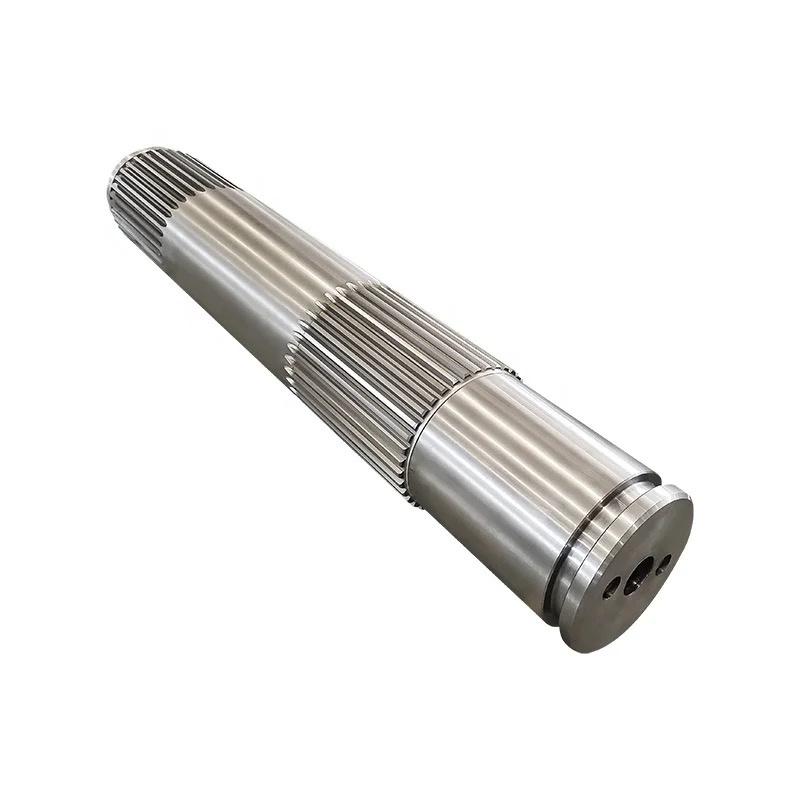

شفت دارای شیار

در صورتی که طراحی به شیار محوری یا شیار عملکردی نیاز داشته باشد.

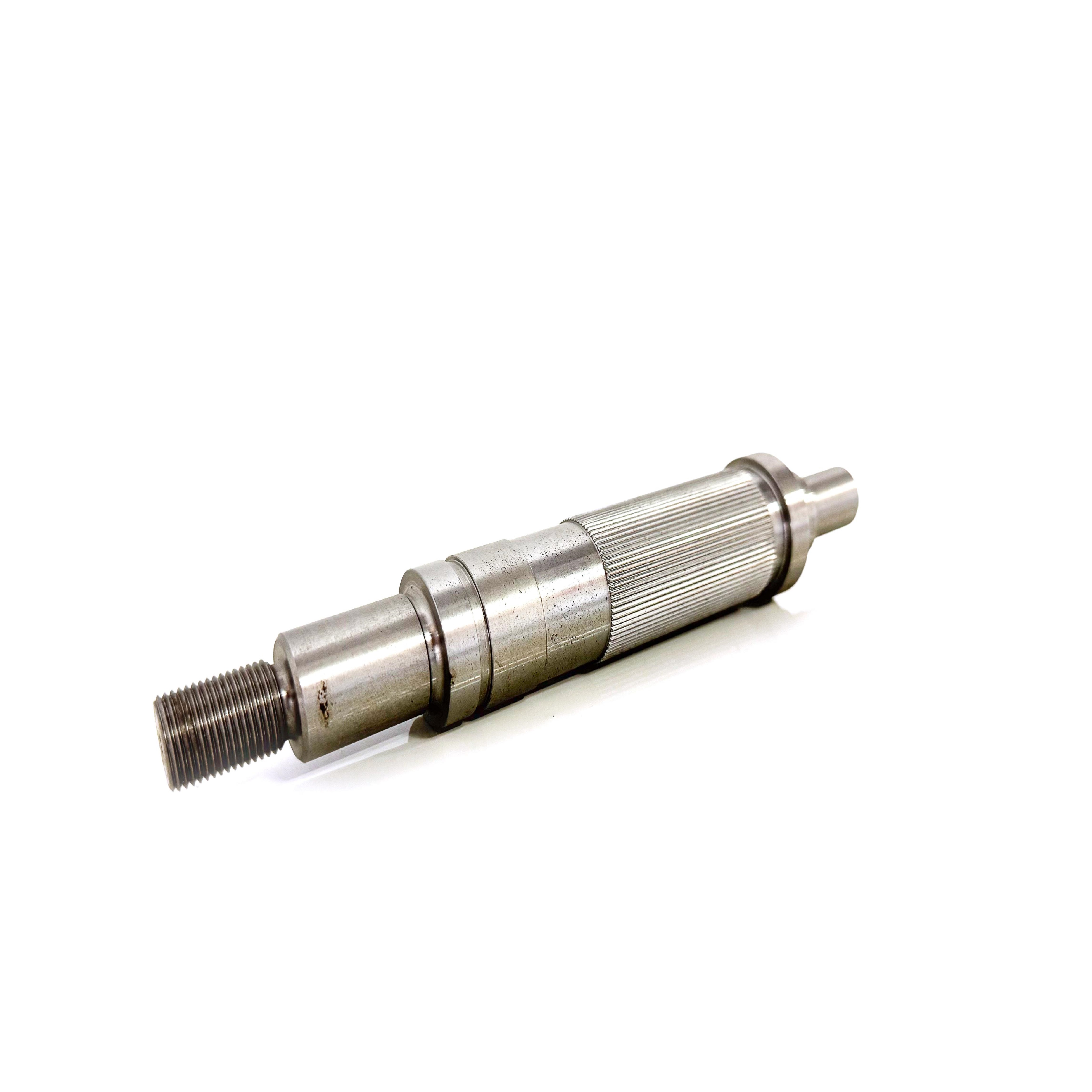

شفت دارای رزوه

برای اتصال رزوه‌ای در قسمت مشخصی از قطعه.

شفت دارای نشیمن

برای قرارگیری بوش، یاتاقان، پولی، چرخ‌دنده یا سایر اجزای مکانیکی.

شفت‌های دارای هندسه تخصصی مانند شفت پله‌ای و شفت رزوه‌دار در صفحات اختصاصی سایت نیز قابل معرفی هستند تا هر محصول مشخصات و کاربرد دقیق خود را داشته باشد.

متریال قابل استفاده

فولاد

برای بسیاری از کاربردهای عمومی و صنعتی که استحکام و دوام مناسب مورد نیاز است.

استیل

برای کاربردهایی که مقاومت در برابر خوردگی اهمیت دارد. انتخاب گرید باید متناسب با شرایط کاری قطعه انجام شود.

آلومینیوم

برای کاربردهایی که کاهش وزن و ماشین‌کاری مناسب اهمیت دارد و بارگذاری قطعه با خواص آلومینیوم سازگار است.

نوع دقیق متریال و گرید آن باید هنگام ثبت سفارش مشخص شود.

روش تولید شفت با تراش CNC

تولید شفت بر اساس نقشه و پیچیدگی قطعه انجام می‌شود و می‌تواند شامل مراحل زیر باشد:

1. بررسی نقشه یا نمونه قطعه
2. تعیین جنس و ابعاد ماده اولیه
3. انتخاب قطر مناسب متریال اولیه
4. نصب و تنظیم قطعه روی دستگاه تراش CNC
5. ماشین‌کاری قطرهای خارجی و سطوح مورد نیاز
6. ایجاد شیار، رزوه یا سایر جزئیات قابل تراش
7. کنترل ابعاد اصلی قطعه
8. بررسی مشخصات مهم و تلرانس‌های درج‌شده در نقشه
9. انجام پرداخت یا فرآیند تکمیلی در صورت نیاز

تراش CNC برای چه نوع شفت‌هایی مناسب است؟

تراش CNC برای قطعاتی که هندسه اصلی آنها حول محور دوران شکل گرفته است، گزینه مناسبی محسوب می‌شود.

اگر شفت علاوه بر سطوح تراشکاری به ویژگی‌هایی مانند جای خار، سطح تخت، سوراخ جانبی یا شیار غیرمحوری نیاز داشته باشد، می‌توان در صورت مناسب بودن طراحی، فرآیند تراشکاری را با فرز CNC ترکیب کرد.

بنابراین روش تولید نهایی بر اساس نقشه قطعه تعیین می‌شود، نه صرفاً عنوان محصول.

مشخصات قابل سفارش

مشخصهامکان سفارش

برای سفارش شفت چه اطلاعاتی لازم است؟

برای اعلام قیمت دقیق، بهتر است موارد زیر ارسال شود:

• قطر شفت
• طول کلی
• قطرهای مختلف در صورت وجود
• جنس و گرید متریال
• تعداد مورد نیاز
• تلرانس‌های مهم
• مشخصات رزوه
• ابعاد و محل شیار
• مشخصات سوراخ‌ها
• نوع پرداخت سطح در صورت نیاز
• نقشه یا مدل سه‌بعدی

اگر نقشه ندارید اما نمونه قطعه در اختیار دارید، می‌توانید تصاویر و اطلاعات اولیه نمونه را برای بررسی ساخت ارسال کنید.

فایل مناسب برای سفارش

برای قطعات تراشکاری CNC، فایل‌های زیر کاربرد بیشتری دارند:

• STEP / STP — مدل سه‌بعدی مناسب برای بررسی هندسه
• IGES / IGS — فرمت سه‌بعدی CAD
• PDF نقشه فنی — برای ابعاد، تلرانس‌ها، رزوه و جزئیات ساخت
• سایر فرمت‌های استاندارد CAD، در صورت امکان بررسی

آیا DXF برای شفت مناسب است؟

DXF به‌تنهایی معمولاً اطلاعات کامل یک شفت سه‌بعدی را منتقل نمی‌کند. اگر فایل DXF دارید، بهتر است آن را همراه با نقشه PDF یا مدل سه‌بعدی ارسال کنید.

کنترل ابعاد شفت

در قطعاتی که تلرانس مشخص دارند، کنترل ابعاد باید بر اساس الزامات نقشه انجام شود.

موارد قابل بررسی می‌تواند شامل:

• قطرهای اصلی
• طول‌ها
• محل شانه‌ها
• ابعاد شیارها
• مشخصات رزوه
• تلرانس‌های تعریف‌شده
• سایر ابعاد مهم قطعه

نوع و سطح کنترل مورد نیاز باید متناسب با نقشه و کاربرد قطعه تعیین شود.

ساخت شفت از روی نمونه

اگر قطعه اصلی خراب شده یا نقشه آن در دسترس نیست، امکان بررسی ساخت از روی نمونه وجود دارد.

برای بررسی اولیه می‌توانید:

• عکس قطعه
• ابعاد اصلی
• قطرها
• طول
• جنس تقریبی
• تعداد مورد نیاز

را ارسال کنید.

در صورت نیاز، اطلاعات بیشتری برای تعیین مشخصات ساخت درخواست خواهد شد.

مزایای تولید شفت با تراش CNC

• ساخت بر اساس ابعاد واقعی مورد نیاز
• امکان تولید نمونه و قطعات تکراری
• مناسب برای قطعات یدکی ماشین‌آلات
• قابلیت ایجاد قطرها و سطوح مختلف
• امکان ایجاد رزوه و شیار در طراحی مناسب
• قابلیت ترکیب تراش و فرز CNC
• مناسب برای سفارش‌های سفارشی
• امکان تولید طبق نقشه یا نمونه

قیمت شفت تراشکاری CNC

قیمت شفت عدد ثابتی ندارد و بر اساس مشخصات قطعه محاسبه می‌شود.

عوامل مؤثر بر قیمت عبارت‌اند از:

• جنس و قیمت متریال
• قطر و طول قطعه
• میزان مصرف ماده اولیه
• پیچیدگی هندسه
• تعداد عملیات ماشین‌کاری
• وجود شیار یا رزوه
• تلرانس‌های مورد نیاز
• تعداد سفارش
• فرآیندهای تکمیلی مورد نیاز

بنابراین برای دریافت قیمت، ارسال نقشه یا مشخصات قطعه بهترین روش است.

مراحل ثبت سفارش

۱. ارسال مشخصات

نقشه، فایل سه‌بعدی یا نمونه و اطلاعات قطعه را ارسال کنید.

۲. بررسی فنی

ابعاد، متریال، تلرانس و فرآیند مورد نیاز بررسی می‌شود.

۳. اعلام قیمت

هزینه تولید بر اساس مشخصات و تعداد سفارش اعلام خواهد شد.

۴. تأیید سفارش

پس از تأیید مشخصات و قیمت، سفارش وارد فرآیند تولید می‌شود.

۵. تولید و کنترل

قطعه طبق مشخصات تأییدشده تولید و کنترل می‌شود.

۶. تحویل

پس از تکمیل سفارش، قطعات آماده تحویل خواهند بود.

سوالات متداول

آیا شفت بدون نقشه هم تولید می‌کنید؟

بله. در صورت وجود نمونه یا اطلاعات ابعادی کافی، امکان بررسی تولید وجود دارد.

شفت از چه جنسی ساخته می‌شود؟

بسته به کاربرد، فولاد، استیل و آلومینیوم از گزینه‌های قابل بررسی هستند.

آیا شفت استیل تولید می‌کنید؟

بله. گرید استیل باید متناسب با شرایط کاری و نیاز قطعه انتخاب شود.

آیا شفت آلومینیومی هم قابل تولید است؟

بله، در کاربردهایی که خواص آلومینیوم مناسب باشد.

آیا شفت رزوه‌دار تولید می‌شود؟

بله. در صورت مشخص بودن نوع، قطر و گام رزوه و امکان اجرای آن روی قطعه.

آیا شفت پله‌ای هم می‌سازید؟

بله. شفت‌های چندقطری و پله‌ای قابل تولید هستند و برای آنها صفحه محصول تخصصی جداگانه نیز در نظر گرفته می‌شود.

آیا شفت دارای جای خار تولید می‌شود؟

در صورت نیاز طراحی، جای خار و برخی ویژگی‌های غیرمحوری می‌توانند در فرآیند فرزکاری تکمیلی اجرا شوند.

آیا امکان ساخت یک عدد شفت وجود دارد؟

بسته به مشخصات قطعه، تولید نمونه یا تعداد کم قابل بررسی است.

قیمت شفت چگونه محاسبه می‌شود؟

قیمت بر اساس متریال، ابعاد، پیچیدگی، تلرانس، تعداد و فرآیندهای مورد نیاز تعیین می‌شود.

آیا شفت از روی نمونه تولید می‌شود؟

بله، نمونه می‌تواند برای بررسی اولیه و تعیین مشخصات ساخت مورد استفاده قرار گیرد.
