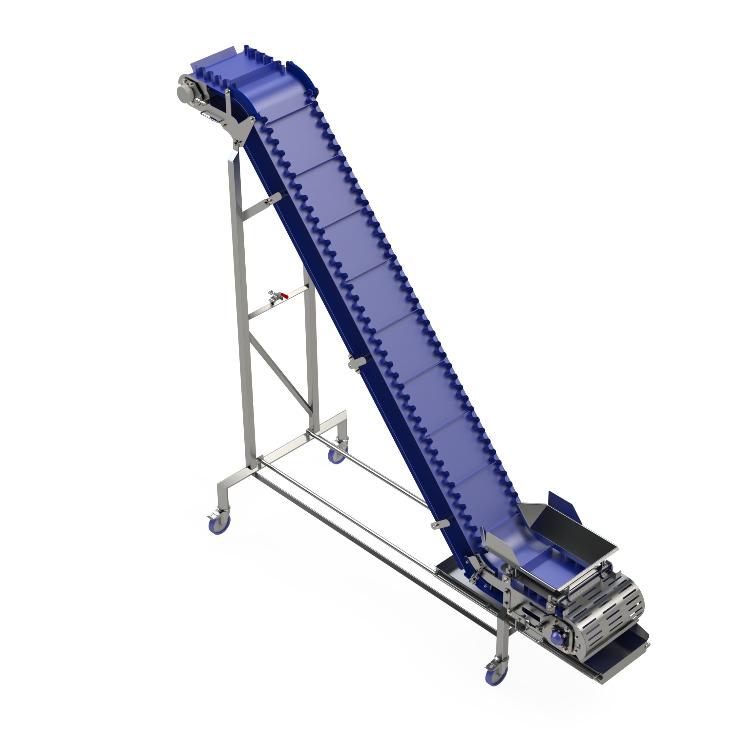

نوار نقاله تسمه‌ای شیب‌دار صنعتی

نوار نقاله تسمه‌ای شیب‌دار صنعتی سفارشی

معرفی نوار نقاله شیب‌دار

نوار نقاله تسمه‌ای شیب‌دار یکی از تجهیزات انتقال مواد است که برای جابه‌جایی پیوسته محصولات بین دو سطح با ارتفاع متفاوت به کار می‌رود. این دستگاه در شرایطی کاربرد دارد که انتقال محصول به‌صورت افقی امکان‌پذیر نیست یا لازم است محصولات از سطح زمین به ارتفاع ورودی یک دستگاه، میز کار یا خط بسته‌بندی منتقل شوند.

در این سیستم، تسمه روی مجموعه‌ای از رولیک‌ها یا یک بستر نگهدارنده حرکت می‌کند و موتورگیربکس نیروی لازم برای انتقال بار را فراهم می‌سازد. متناسب با نوع محصول و زاویه مسیر، می‌توان از تسمه صاف، تسمه آج‌دار یا تسمه دارای تیغه‌های عرضی استفاده کرد.

طراحی صحیح نوار نقاله شیب‌دار به جلوگیری از برگشت یا لغزش محصول، حرکت پایدار تسمه و انتقال ایمن بار کمک می‌کند.

ویژگی‌های نوار نقاله تسمه‌ای شیب‌دار

• انتقال محصولات در مسیر دارای شیب
• امکان طراحی ارتفاع ورودی و خروجی متناسب با خط تولید
• قابلیت سفارش طول و عرض مفید تسمه
• امکان انتخاب تسمه صاف، آج‌دار یا تیغه‌دار متناسب با کاربرد
• شاسی فلزی متناسب با وزن بار و شرایط نصب
• امکان استفاده از موتورگیربکس متناسب با ظرفیت دستگاه
• قابلیت تنظیم سرعت در صورت انتخاب سیستم کنترل مناسب
• امکان طراحی پایه ثابت یا قابل تنظیم
• قابلیت نصب گارد جانبی و تجهیزات هدایت محصول
• امکان افزودن سنسور و تجهیزات کنترلی در پروژه‌های اتوماسیون

مشخصات فنی قابل سفارش

مشخصات نهایی دستگاه با توجه به نوع بار، زاویه انتقال و ارتفاع موردنیاز تعیین می‌شود.

• نوع دستگاه: نوار نقاله تسمه‌ای شیب‌دار
• طول مسیر انتقال: سفارشی
• عرض مفید تسمه: سفارشی
• ارتفاع ورودی و خروجی: براساس محل نصب
• زاویه شیب: براساس مشخصات محصول و شرایط انتقال
• نوع تسمه: صاف، آج‌دار یا تیغه‌دار متناسب با کاربرد
• سیستم محرک: موتورگیربکس متناسب با بار و سرعت
• جنس شاسی: فولادی با پوشش مناسب محیط کاری
• کنترل سرعت: قابل سفارش
• گارد جانبی: قابل سفارش
• سنسور و PLC: قابل سفارش برای کاربردهای اتوماسیون

ظرفیت بار، سرعت مجاز و زاویه قابل استفاده باید با توجه به ضریب اصطکاک محصول و تسمه، شکل محصول، مرکز ثقل بار، شرایط بارگذاری و مشخصات مجموعه محرک تعیین شوند.

کاربردهای نوار نقاله شیب‌دار صنعتی

خطوط تولید و مونتاژ

برای انتقال قطعات و محصولات بین ایستگاه‌های کاری که در ارتفاع‌های متفاوت قرار دارند.

صنایع بسته‌بندی

برای جابه‌جایی بسته‌ها و محصولات مناسب به ورودی دستگاه‌های بسته‌بندی یا بخش‌های بالاتر خط تولید.

انبارها و مراکز آماده‌سازی سفارش

برای انتقال محصولات بین سطوح مختلف، مشروط به سازگاری دستگاه با ابعاد و وزن بسته‌ها.

کارگاه‌های تولیدی

برای انتقال محصولات از سطح کارگاه به میز، سکوی کاری یا دستگاه بعدی.

صنایع قطعه‌سازی

برای جابه‌جایی قطعات مناسب از یک بخش تولید به بخش دیگر با رعایت ظرفیت و شرایط تماس محصول با تسمه.

تفاوت تسمه صاف، آج‌دار و تیغه‌دار

انتخاب تسمه یکی از عوامل مهم در عملکرد نوار نقاله شیب‌دار است.

تسمه صاف: برای کاربردهایی مناسب است که زاویه انتقال، اصطکاک و شکل محصول اجازه حرکت پایدار را می‌دهند.

تسمه آج‌دار: سطح آن به افزایش اصطکاک کمک می‌کند و می‌تواند برای برخی محصولات در مسیر شیب‌دار مناسب باشد.

تسمه تیغه‌دار: دارای تیغه‌های عرضی است که برای محدود کردن حرکت برگشتی محصولات در شیب‌های متناسب با طراحی استفاده می‌شود.

هیچ نوع تسمه‌ای برای همه زاویه‌ها و محصولات مناسب نیست. انتخاب نهایی باید براساس آزمون یا اطلاعات فنی تسمه و شرایط واقعی بار انجام شود.

روش ساخت نوار نقاله شیب‌دار

ابتدا ارتفاع ابتدا و انتهای مسیر، طول انتقال، نوع محصول و وزن بار مشخص می‌شوند. سپس شاسی با زاویه و ابعاد مناسب طراحی شده و قطعات فلزی موردنیاز با روش‌هایی مانند برش لیزری، خم‌کاری و جوشکاری آماده می‌شوند.

در مرحله مونتاژ، محل قرارگیری رولیک‌ها، یاتاقان‌ها، مجموعه محرک و سیستم تنظیم کشش تسمه تعیین می‌شود. سپس تسمه انتخابی نصب شده و حرکت آن از نظر هم‌راستایی و پایداری بررسی می‌شود.

در پایان، عملکرد دستگاه در شرایط آزمایشی کنترل‌شده ارزیابی می‌شود. کنترل برگشت بار، محافظت نقاط گیرکردن، توقف اضطراری و حفاظت‌های برقی از موارد مهم بررسی پیش از بهره‌برداری هستند.

سفارش ساخت نوار نقاله شیب‌دار

برای بررسی سفارش، اطلاعات زیر را ارسال کنید:

۱. ارتفاع محل بارگیری و ارتفاع تخلیه
۲. طول افقی فضای موجود و محدودیت‌های نصب
۳. نوع، ابعاد و وزن محصول
۴. حداکثر بار هم‌زمان روی تسمه
۵. سرعت انتقال موردنیاز
۶. نوع برق در دسترس
۷. شرایط محیط نصب و ساعات کار روزانه
۸. نیاز به گارد جانبی، سنسور یا کنترل سرعت

در صورت وجود، نقشه محل نصب یا عکس فضای پروژه نیز به طراحی دقیق‌تر کمک می‌کند.

قیمت دستگاه پس از تعیین ابعاد، نوع تسمه، ظرفیت بار، موتورگیربکس، تجهیزات ایمنی و امکانات سفارشی اعلام می‌شود.
