رینگ رزوه‌دار CNC یک قطعه حلقه‌ای فلزی است که در بخش داخلی یا خارجی آن رزوه ایجاد می‌شود و برای اتصال، تثبیت، تنظیم یا مونتاژ قطعات مکانیکی مورد استفاده قرار می‌گیرد.این قطعه می‌تواند با رزوه داخلی، رزوه خارجی یا در برخی طراحی‌ها ترکیبی از چند سطح رزوه‌دار تولید شود و ابعاد آن بر اساس نقشه، فایل سه‌بعدی یا نمونه قطعه تعیین گردد
محصولات مرتبط
در بسیاری از مجموعه‌های صنعتی، استفاده از یک رینگ ساده برای اتصال یا تثبیت قطعات کافی نیست و لازم است قطعه دارای رزوه دقیق و متناسب با قطعه مقابل باشد.
رینگ رزوه‌دار CNC برای چنین کاربردهایی طراحی می‌شود.
در فرآیند ساخت، قطر داخلی یا خارجی رینگ مطابق نقشه ماشینکاری شده و سپس رزوه موردنظر ایجاد می‌شود. نوع رزوه، گام، قطر، طول رزوه و تلرانس آن می‌تواند بر اساس مشخصات فنی قطعه تعیین شود.
بسته به طراحی، رینگ می‌تواند علاوه بر رزوه دارای شانه، پله، شیار، پخ یا سایر جزئیات ماشینکاری نیز باشد.
انواع رینگ رزوه‌دار CNC
رینگ رزوه‌دار می‌تواند از نظر محل قرارگیری رزوه به چند شکل تولید شود:

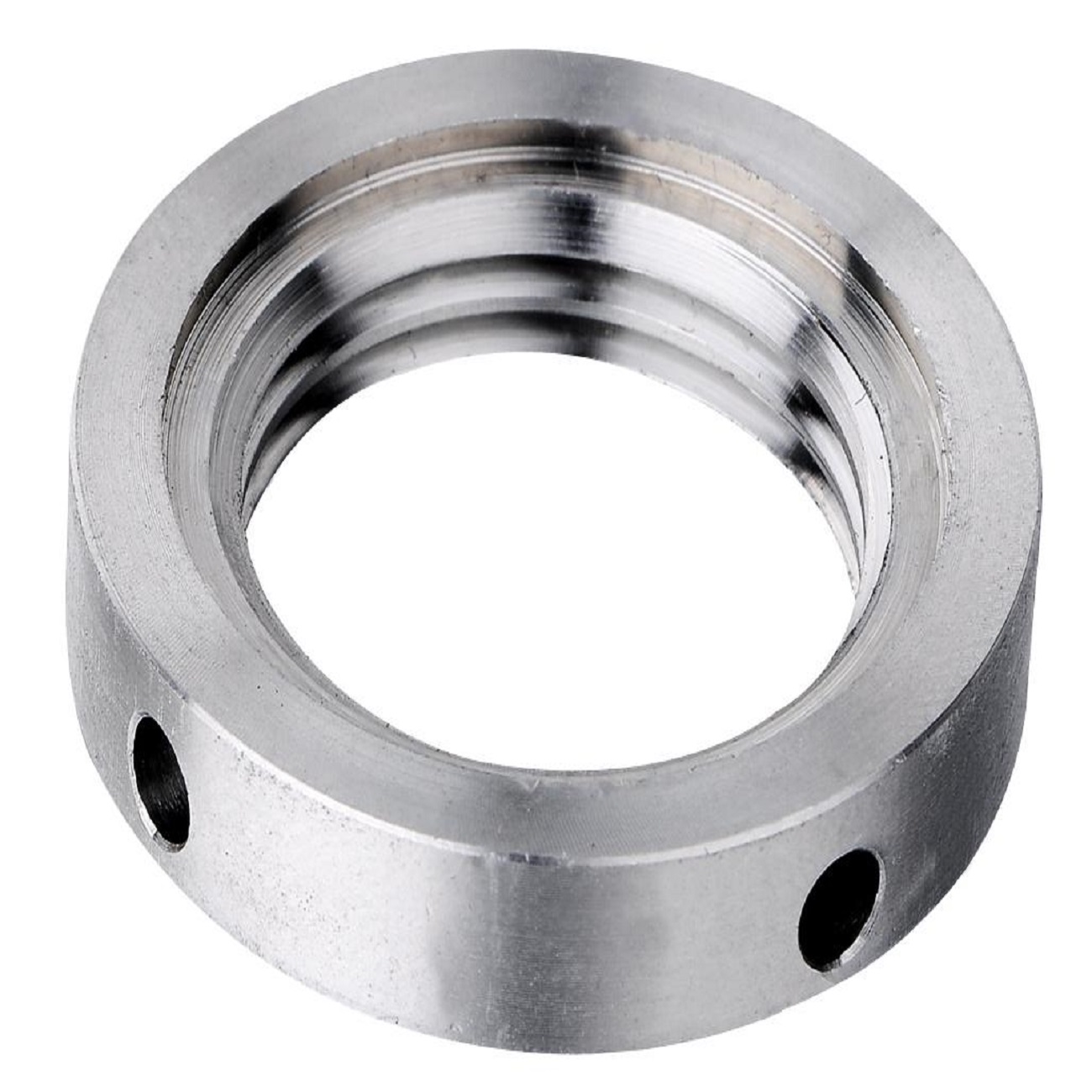

رینگ با رزوه داخلی
رزوه در سطح داخلی قطعه ایجاد می‌شود و قطعه می‌تواند روی یک محور یا قطعه دارای رزوه خارجی بسته شود.

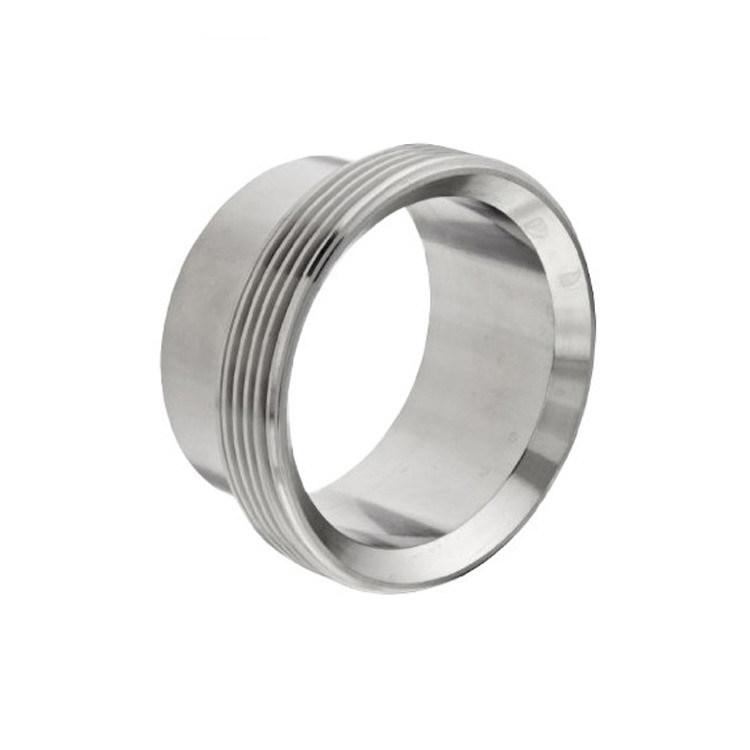

رینگ با رزوه خارجی
رزوه روی سطح خارجی ایجاد می‌شود و قطعه مقابل دارای رزوه داخلی روی آن بسته می‌شود.

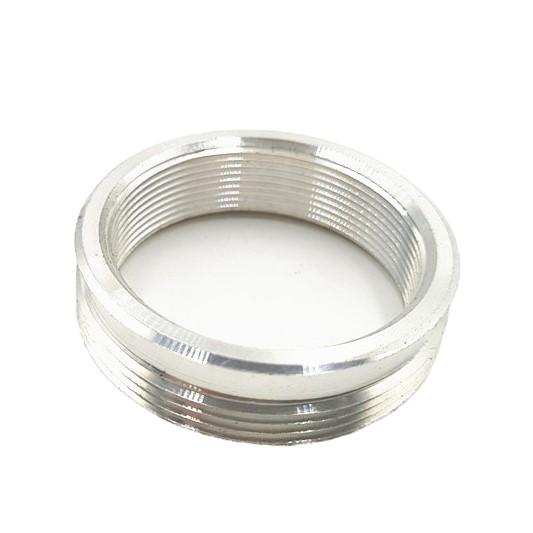

رینگ دوطرفه یا چندبخشی
در طراحی‌های خاص، امکان ایجاد ترکیبی از سطوح مختلف رزوه و قطر نیز وجود دارد.

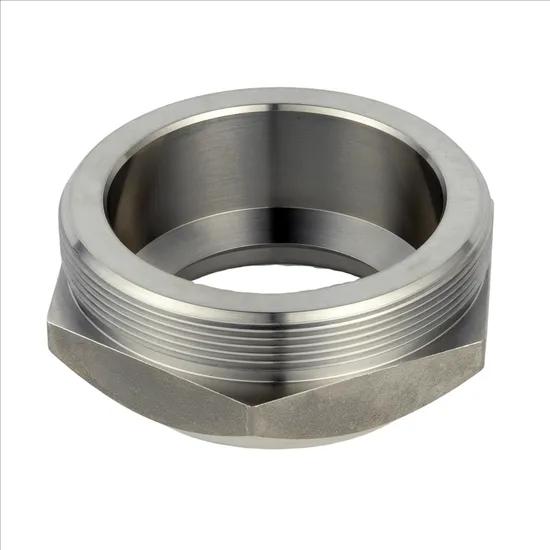

رینگ رزوه‌دار شانه‌ای
در صورت نیاز، رینگ می‌تواند همزمان دارای رزوه و شانه برای کنترل موقعیت و عمق مونتاژ باشد.
کاربردهای رینگ رزوه‌دار CNC
این قطعات می‌توانند در مجموعه‌های مختلف مورد استفاده قرار گیرند:
- تجهیزات صنعتی
- ماشین‌آلات
- خطوط تولید
- قطعات مکانیکی
- مجموعه‌های اتصال
- مکانیزم‌های تنظیم
- قطعات نگهدارنده
- فیکسچرهای صنعتی
- تجهیزات مونتاژ
- مجموعه‌های شفت و محور
- محفظه‌ها و قطعات مکانیکی
- قطعات یدکی ماشین‌آلات
- اتصالات رزوه‌ای سفارشی
تفاوت رینگ رزوه‌دار با مهره
رینگ رزوه‌دار ممکن است از نظر ظاهری شبیه یک مهره حلقه‌ای باشد، اما کاربرد و هندسه آن الزاماً مشابه مهره استاندارد نیست.
مهره معمولاً برای اتصال با یک پیچ یا پیچ رزوه‌ای و مطابق استاندارد مشخص تولید می‌شود.
اما رینگ رزوه‌دار CNC می‌تواند یک قطعه سفارشی با قطر، ضخامت، طول، رزوه و هندسه اختصاصی باشد که بخشی از یک مجموعه مکانیکی خاص را تشکیل می‌دهد.
بنابراین این محصول بیشتر برای قطعات سفارشی و صنعتی طراحی شده است، نه صرفاً جایگزینی مهره‌های استاندارد بازار.
جنس رینگ رزوه‌دار
بسته به شرایط کاری، امکان ساخت از متریال‌های مختلف قابل ماشینکاری وجود دارد:
فولاد
برای بسیاری از کاربردهای مکانیکی و صنعتی.
استیل
برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد.
آلومینیوم
برای قطعات سبک‌تر و کاربردهایی که کاهش وزن اهمیت دارد.
برنج
برای برخی اتصالات و کاربردهای خاص.
انتخاب متریال باید با توجه به بار، نوع اتصال، شرایط محیطی و قطعه مقابل انجام شود.
روش ساخت رینگ رزوه‌دار
ساخت رینگ رزوه‌دار عمدتاً با تراش CNC انجام می‌شود.
مراحل ماشینکاری بسته به طراحی می‌تواند شامل موارد زیر باشد:
- آماده‌سازی ماده اولیه
- تراش قطر خارجی
- ایجاد قطر داخلی
- ایجاد شانه یا پله در صورت نیاز
- ایجاد شیارهای موردنیاز
- تراش رزوه داخلی یا خارجی
- ایجاد پخ و شعاع
- کنترل ابعاد و رزوه
در صورتی که قطعه دارای سوراخ جانبی، تخت یا جزئیات خارج از محور باشد، عملیات فرز CNC نیز می‌تواند به فرآیند ساخت اضافه شود.
مشخصات فنی قابل سفارش
مشخصه - امکان سفارش
| قطر خارجی | سفارشی |
| قطر داخلی | سفارشی |
| ضخامت / طول | سفارشی |
| نوع رزوه | طبق نقشه |
| محل رزوه | داخلی یا خارجی |
| قطر رزوه | سفارشی |
| گام رزوه | سفارشی |
| طول رزوه | سفارشی |
| تعداد رزوه‌ها | طبق طراحی |
| شانه یا پله | قابل اجرا |
| شیار | قابل اجرا در صورت امکان |
| پخ و شعاع | طبق نقشه |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و سایر متریال‌های مناسب |
| تعداد | نمونه، تعداد کم یا تیراژ |
| روش تولید | تراش CNC |
| عملیات تکمیلی | فرز CNC در صورت نیاز |
اطلاعات مهم برای سفارش
برای ساخت رینگ رزوه‌دار، مشخصات رزوه اهمیت زیادی دارد. بهتر است هنگام سفارش اطلاعات زیر ارسال شود:
- قطر داخلی
- قطر خارجی
- ضخامت یا طول
- داخلی یا خارجی بودن رزوه
- نوع رزوه
- قطر اسمی رزوه
- گام رزوه
- طول قسمت رزوه‌دار
- جهت رزوه در صورت خاص بودن
- شانه یا پله
- تلرانس
- جنس
- تعداد قطعات
اگر رینگ باید با یک قطعه موجود درگیر شود، ارسال ابعاد قطعه مقابل یا نمونه آن می‌تواند برای بررسی فیت رزوه مفید باشد.
فایل مناسب برای سفارش
برای سفارش رینگ رزوه‌دار CNC می‌توانید از این فایل‌ها استفاده کنید:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
در نقشه PDF بهتر است نوع رزوه، قطر، گام، طول رزوه و تلرانس‌های مهم مشخص شده باشند.
DXF به‌تنهایی معمولاً برای انتقال کامل اطلاعات یک قطعه رزوه‌دار سه‌بعدی کافی نیست.
عوامل مؤثر بر قیمت
قیمت ساخت رینگ رزوه‌دار به موارد زیر وابسته است:
- جنس ماده اولیه
- ابعاد رینگ
- نوع رزوه
- قطر و گام رزوه
- طول رزوه
- رزوه داخلی یا خارجی بودن
- دقت موردنیاز
- تعداد قطعات
- وجود شانه و پله
- وجود شیار
- عملیات فرزکاری تکمیلی
- زمان ماشینکاری
رزوه‌های خاص یا تلرانس‌های حساس ممکن است به زمان ماشینکاری و کنترل بیشتری نیاز داشته باشند.
مزایای ساخت رینگ رزوه‌دار CNC
- امکان ساخت رزوه داخلی و خارجی
- ساخت ابعاد سفارشی
- امکان تولید بر اساس نقشه
- امکان ساخت نمونه از روی قطعه موجود
- کنترل قطر و طول رزوه
- قابلیت ایجاد شانه و پله
- مناسب برای قطعات یدکی
- مناسب برای تجهیزات و ماشین‌آلات صنعتی
- امکان تولید تعداد کم و تیراژ
رینگ رزوه‌دار برای چه پروژه‌هایی مناسب است؟
اگر قطعه موردنظر شما یک رینگ فلزی است که باید به یک قطعه رزوه‌دار متصل شود، موقعیت آن را تنظیم کند یا قطعه دیگری را در جای خود نگه دارد، می‌توان ساخت رینگ رزوه‌دار CNC را بررسی کرد.
به‌خصوص زمانی که ابعاد قطعه با رینگ‌ها و مهره‌های استاندارد بازار مطابقت ندارد، ساخت سفارشی می‌تواند مورد استفاده قرار گیرد
سوالات متداول
آیا رینگ رزوه‌دار با رزوه داخلی تولید می‌شود؟
بله. امکان ایجاد رزوه داخلی با مشخصات موردنظر در صورت مناسب بودن ابعاد و جنس قطعه وجود دارد.
آیا رینگ با رزوه خارجی هم ساخته می‌شود؟
بله. رزوه خارجی نیز با تراش CNC قابل اجرا است.
آیا امکان ساخت رینگ رزوه‌دار استیل وجود دارد؟
بله، در صورت انتخاب گرید مناسب استیل، امکان ساخت قطعه با تراش CNC وجود دارد.
آیا می‌توان رینگ رزوه‌دار را از روی نمونه ساخت؟
بله. نمونه فیزیکی می‌تواند برای بررسی ابعاد و مشخصات ساخت استفاده شود.
برای سفارش رینگ رزوه‌دار چه اطلاعاتی مهم‌تر است؟
نوع رزوه، قطر، گام، طول قسمت رزوه‌دار، قطر داخلی و خارجی و تلرانس‌های مهم از اطلاعات اصلی هستند.
آیا رینگ رزوه‌دار همان مهره است؟
خیر. ممکن است از نظر ظاهری مشابه باشند، اما رینگ رزوه‌دار می‌تواند هندسه و کاربرد کاملاً سفارشی داشته باشد و الزاماً یک مهره استاندارد نیست
آیا امکان ایجاد شانه و رزوه همزمان وجود دارد؟
بله. در صورت مناسب بودن طراحی، می‌توان رینگ را همزمان با شانه، پله، رزوه و سایر جزئیات تراشکاری تولید کرد.
آیا فایل STEP برای سفارش مناسب است؟
بله. STEP/STP برای انتقال مدل سه‌بعدی قطعات تراشکاری مناسب است. بهتر است برای کنترل رزوه و تلرانس‌ها، نقشه PDF نیز ارسال شود
