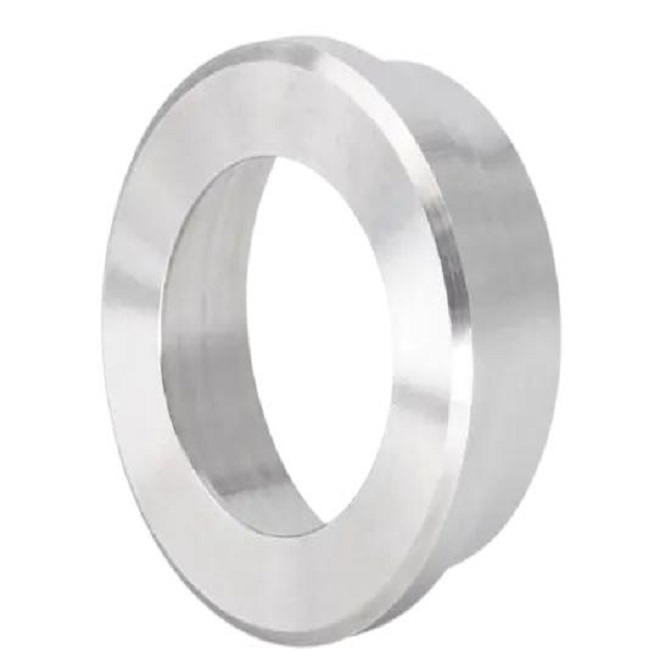

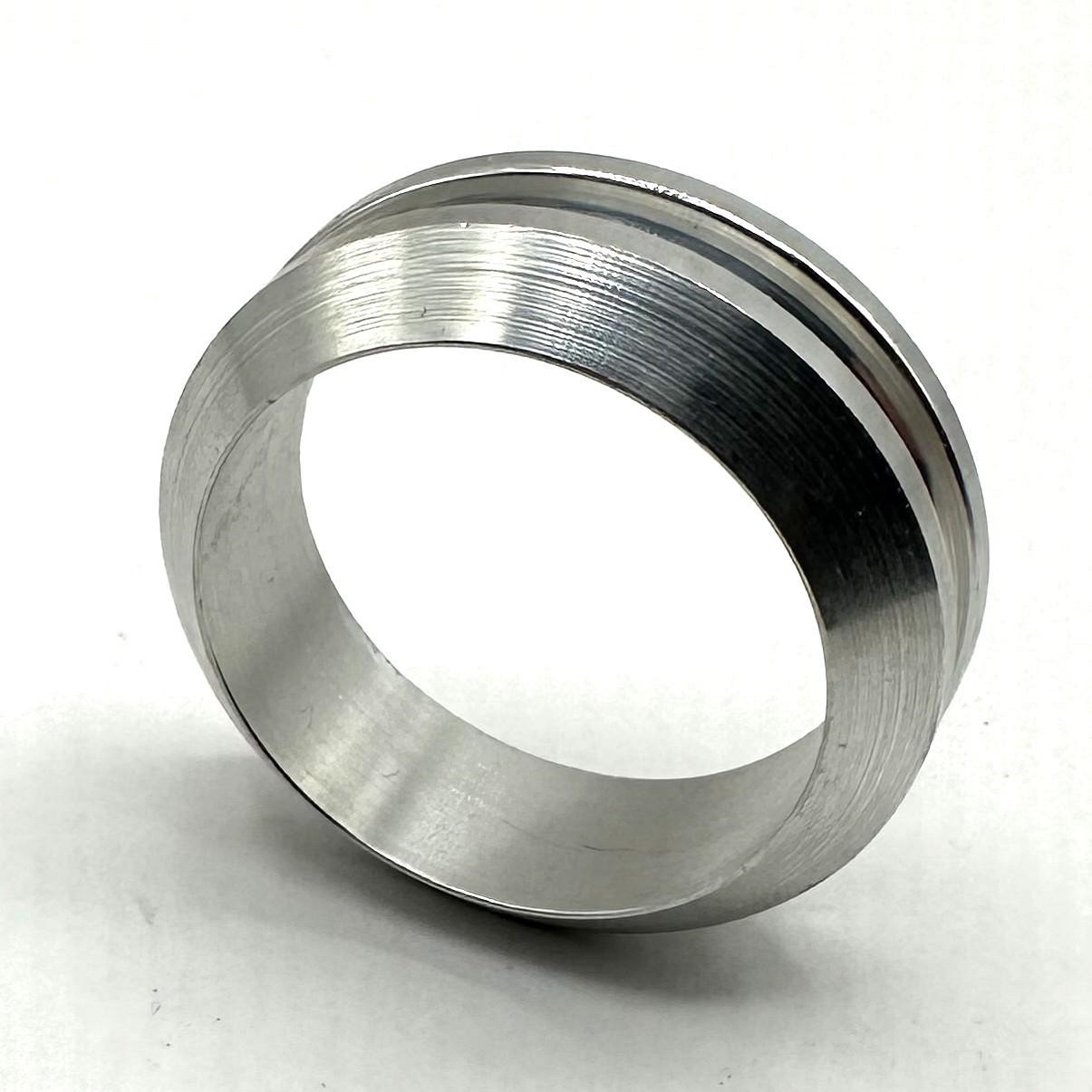

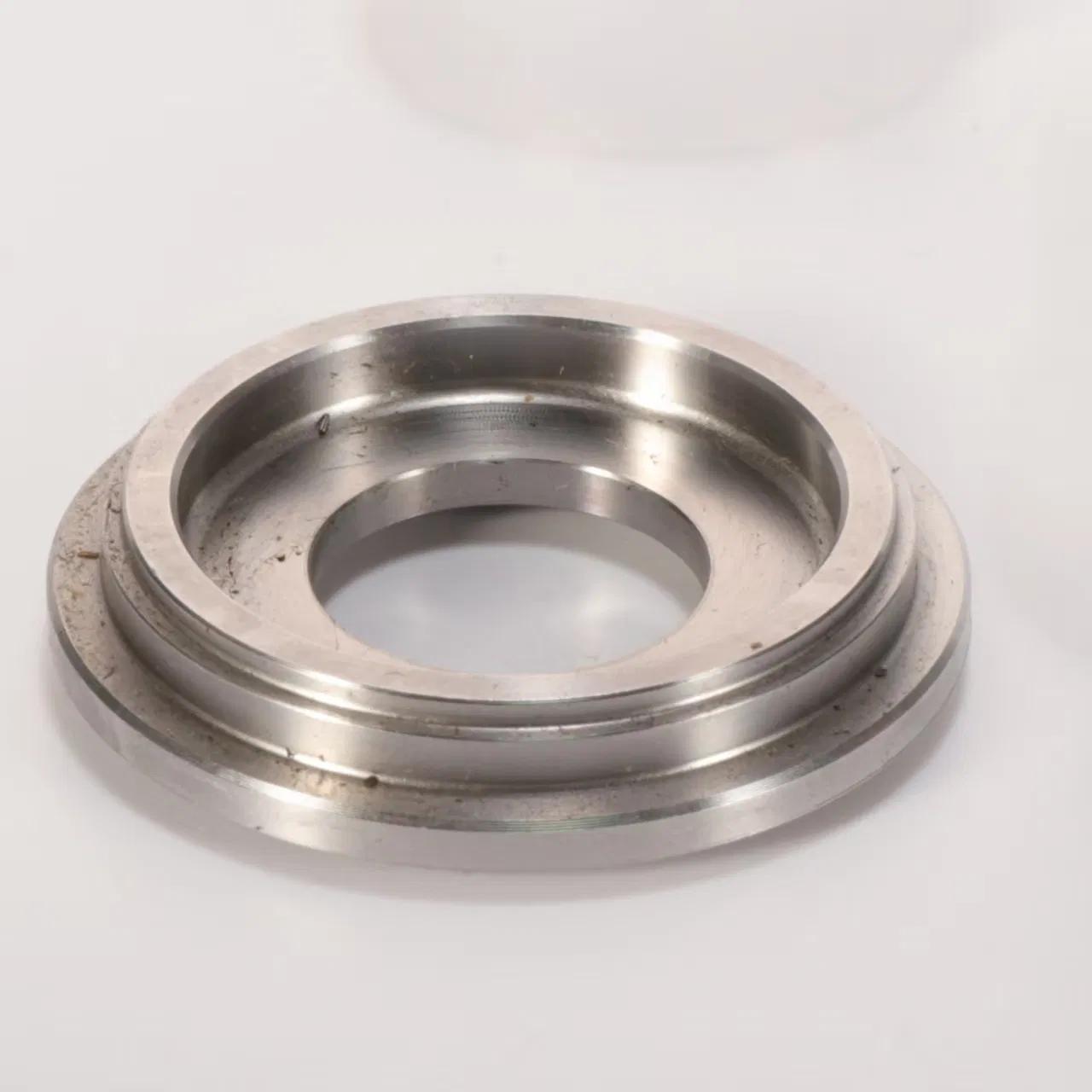

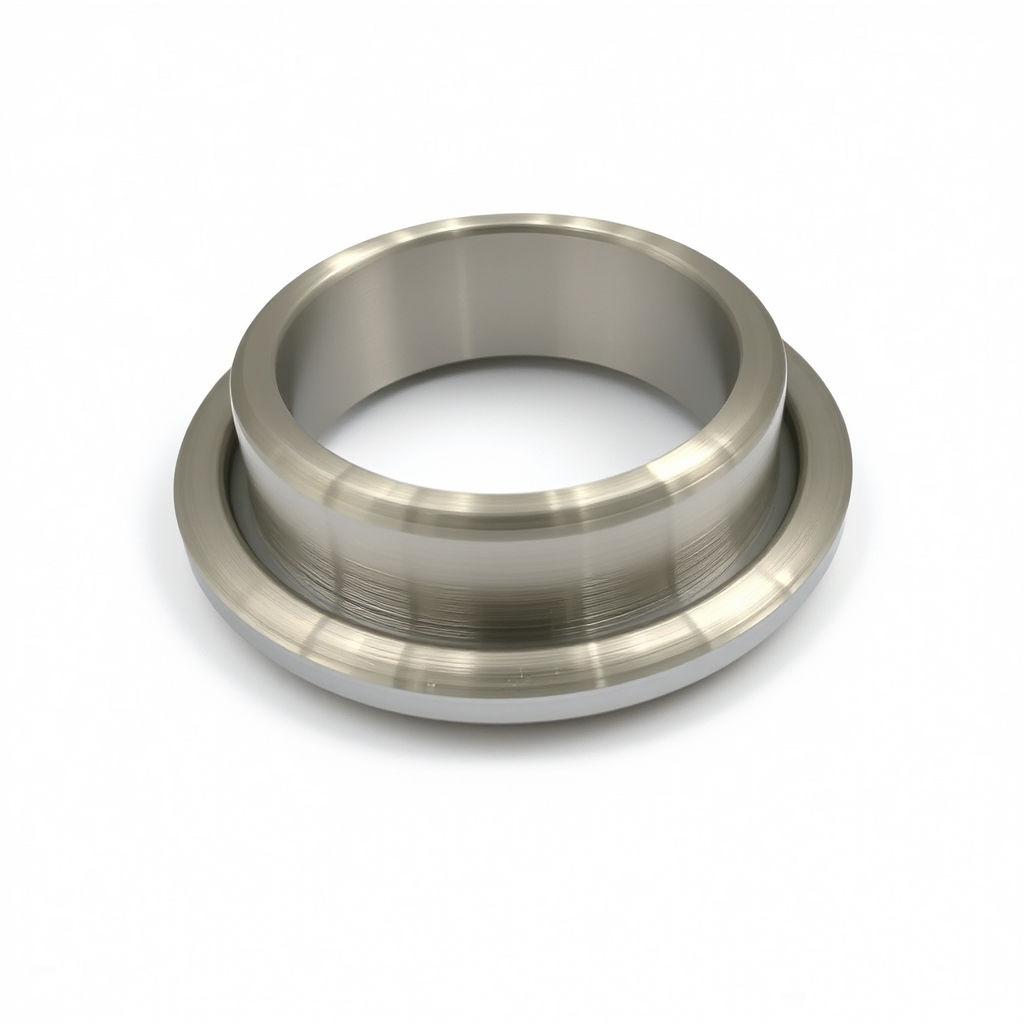

رینگ شانه‌دار CNC یک قطعه حلقه‌ای فلزی است که علاوه بر قطر داخلی و خارجی، دارای یک یا چند شانه یا پله ماشینکاری‌شده است. این شانه می‌تواند برای ایجاد سطح توقف، تعیین موقعیت قطعه، کنترل عمق مونتاژ یا ایجاد نشیمن در یک مجموعه مکانیکی استفاده شود.این قطعه بر اساس نقشه فنی، فایل سه‌بعدی یا نمونه موجود با تراش CNC ساخته می‌شود
محصولات مرتبط
در بسیاری از مجموعه‌های مکانیکی، یک رینگ ساده برای تعیین موقعیت قطعات کافی نیست و لازم است بخشی از رینگ دارای قطر متفاوت باشد تا به‌عنوان سطح توقف یا نشیمن عمل کند.
در این شرایط، رینگ شانه‌دار CNC می‌تواند راهکار مناسبی باشد.
در این محصول، قسمت شانه با دقت ماشینکاری می‌شود تا فاصله، عمق قرارگیری یا موقعیت قطعه نسبت به سایر اجزا مطابق طراحی کنترل شود.
بسته به نقشه، امکان ایجاد شانه در یک طرف یا دو طرف رینگ و همچنین ترکیب آن با شیار، پخ، شعاع یا سایر جزئیات تراشکاری وجود دارد.
تفاوت رینگ شانه‌دار با رینگ ساده
در رینگ تراشکاری CNC هندسه می‌تواند کاملاً ساده و دارای یک قطر داخلی و خارجی باشد.
اما در رینگ شانه‌دار CNC حداقل یک تغییر قطر یا پله در هندسه قطعه وجود دارد که برای یک عملکرد مشخص مانند:
- توقف
- موقعیت‌دهی
- تعیین عمق
- ایجاد نشیمن
- محدود کردن حرکت قطعه
در نظر گرفته می‌شود.
بنابراین تفاوت اصلی این دو محصول، وجود سطح شانه‌ای با نقش مکانیکی مشخص در رینگ شانه‌دار است.
کاربردهای رینگ شانه‌دار CNC
این قطعات در مجموعه‌های مختلف مکانیکی قابل استفاده هستند، از جمله:
- مجموعه شفت و محور
- مکانیزم‌های چرخشی
- تجهیزات صنعتی
- ماشین‌آلات تولیدی
- مجموعه‌های یاتاقانی
- قطعات نگهدارنده
- فیکسچرهای صنعتی
- تجهیزات مونتاژ
- خطوط تولید
- قطعات یدکی ماشین‌آلات
- مجموعه‌های مکانیکی سفارشی
- قطعات موقعیت‌دهنده و محدودکننده حرکت
انواع رینگ شانه‌دار CNC
با توجه به نقشه و کاربرد، می‌توان مدل‌های مختلفی تولید کرد:
- رینگ شانه‌دار یک‌طرفه
- رینگ شانه‌دار دوطرفه
- رینگ پله‌دار
- رینگ شانه‌دار ضخیم
- رینگ شانه‌دار دقیق
- رینگ شانه‌دار شیاردار
- رینگ شانه‌دار رزوه‌دار
- رینگ شانه‌دار سفارشی
تعداد و ابعاد شانه‌ها مستقیماً بر اساس طراحی قطعه تعیین می‌شود.
جنس رینگ شانه‌دار
بسته به کاربرد، امکان ساخت رینگ از متریال‌های مختلف قابل ماشینکاری وجود دارد:
فولاد
انتخاب متداول برای بسیاری از کاربردهای مکانیکی و صنعتی.
استیل
مناسب برای محیط‌هایی که مقاومت به خوردگی اهمیت بیشتری دارد.
آلومینیوم
برای کاربردهایی که وزن پایین‌تر اهمیت دارد.
برنج
برای برخی کاربردهای خاص مکانیکی و قطعات واسط.
جنس مناسب باید بر اساس شرایط کاری و نوع تماس قطعه با سایر اجزا انتخاب شود.
روش ساخت رینگ شانه‌دار CNC
ساخت این قطعه عمدتاً با تراش CNC انجام می‌شود.
در فرآیند ماشینکاری می‌توان موارد زیر را ایجاد کرد:
- قطر خارجی اصلی
- قطر داخلی
- سطح شانه
- پله‌های مختلف
- طول هر قسمت
- شیار
- پخ
- شعاع
- رزوه داخلی یا خارجی در صورت نیاز
اگر قطعه دارای سوراخ‌های جانبی، تخت یا جزئیات خارج از محور باشد، امکان بررسی عملیات تکمیلی با فرز CNC نیز وجود دارد.
مشخصات فنی قابل سفارش
مشخصه - امکان سفارش
| قطر خارجی اصلی | سفارشی |
| قطر قسمت شانه | سفارشی |
| قطر داخلی | سفارشی |
| ضخامت / طول کلی | سفارشی |
| عرض شانه | طبق نقشه |
| تعداد شانه | یک یا چند عدد |
| محل شانه | طبق نقشه |
| شیار | قابل اجرا در صورت امکان |
| رزوه | داخلی یا خارجی، طبق نقشه |
| پخ و شعاع | طبق نقشه |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و سایر متریال‌های قابل ماشینکاری |
| تعداد سفارش | نمونه، تعداد کم یا تیراژ |
| روش تولید | تراش CNC |
| عملیات تکمیلی | فرز CNC در صورت نیاز |
اطلاعات لازم برای سفارش
برای بررسی ساخت و قیمت‌گذاری، بهتر است اطلاعات زیر ارسال شود:
- قطر داخلی
- قطر خارجی اصلی
- قطر قسمت شانه
- عرض یا طول شانه
- طول کلی قطعه
- تعداد شانه‌ها
- موقعیت هر شانه
- جنس قطعه
- تلرانس‌های مهم
- تعداد موردنیاز
- کاربرد قطعه در صورت حساس بودن فیت
- نقشه یا فایل سه‌بعدی
اگر نقشه وجود ندارد، می‌توانید نمونه فیزیکی قطعه را برای بررسی ارائه کنید.
فایل مناسب برای سفارش
برای ساخت رینگ شانه‌دار CNC، فرمت‌های زیر مناسب هستند:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی با اندازه‌گذاری و تلرانس
- نمونه فیزیکی
برای قطعات سه‌بعدی تراشکاری، DXF به‌تنهایی معمولاً اطلاعات کافی برای ساخت کامل قطعه را ارائه نمی‌دهد.
عوامل مؤثر بر قیمت
قیمت ساخت رینگ شانه‌دار به موارد زیر وابسته است:
- جنس ماده اولیه
- قطر و طول قطعه
- تعداد شانه‌ها
- پیچیدگی هندسه
- میزان تراشکاری
- تلرانس‌های موردنیاز
- وجود شیار یا رزوه
- عملیات فرزکاری تکمیلی
- تعداد قطعات
- زمان ماشینکاری
- نیاز به کنترل دقیق ابعادی
بنابراین برای قیمت دقیق، ارسال نقشه یا مشخصات ابعادی قطعه بهترین روش است.
مزایای ساخت رینگ شانه‌دار با CNC
- کنترل دقیق قطرهای مختلف
- ایجاد شانه و سطح توقف دقیق
- مناسب برای موقعیت‌دهی قطعات
- امکان ساخت ابعاد کاملاً سفارشی
- قابلیت تولید نمونه و تیراژ
- امکان ساخت از روی نمونه
- قابلیت ترکیب با شیار و رزوه
- امکان انجام عملیات فرزکاری تکمیلی در صورت نیاز
رینگ شانه‌دار برای چه کاربردی مناسب است؟
اگر قطعه شما باید علاوه بر حالت حلقه‌ای، دارای یک سطح توقف یا تغییر قطر مشخص باشد، رینگ شانه‌دار گزینه‌ای مناسب برای بررسی ساخت است.
این قطعات به‌خصوص در مجموعه‌هایی که موقعیت دقیق قطعات نسبت به یکدیگر اهمیت دارد، کاربرد دارند.
سوالات متداول
آیا رینگ شانه‌دار CNC سفارشی ساخته می‌شود؟
بله. قطر داخلی و خارجی، طول، تعداد و ابعاد شانه‌ها و سایر جزئیات طبق نقشه یا نمونه قابل بررسی و ساخت هستند.
آیا امکان ساخت رینگ دو شانه وجود دارد؟
بله، در صورت مناسب بودن هندسه برای ماشینکاری، رینگ‌های دارای دو یا چند شانه نیز قابل ساخت هستند.
رینگ شانه‌دار چه تفاوتی با بوش شانه‌دار دارد؟
بوش معمولاً برای عبور، هدایت یا ایجاد یک رابط بین شفت و قطعه دیگر طراحی می‌شود، در حالی که رینگ شانه‌دار بیشتر به شکل یک قطعه حلقه‌ای با سطح توقف یا تغییر قطر مشخص تعریف می‌شود. کاربرد نهایی و هندسه قطعه تعیین‌کننده انتخاب است.
آیا رینگ شانه‌دار از استیل ساخته می‌شود؟
بله، در صورت انتخاب گرید مناسب برای کاربرد، ساخت رینگ شانه‌دار استیل امکان‌پذیر است.
آیا می‌توان رینگ شانه‌دار را از روی نمونه ساخت؟
بله. نمونه فیزیکی می‌تواند برای بررسی ابعاد و تهیه اطلاعات ساخت مورد استفاده قرار گیرد.
آیا شیار هم روی رینگ شانه‌دار قابل اجرا است؟
در صورت امکان فنی، شیارهای موردنیاز می‌توانند در فرآیند تراش CNC ایجاد شوند.
آیا فایل STEP برای سفارش مناسب است؟
بله. STEP/STP یکی از فرمت‌های مناسب برای انتقال مدل سه‌بعدی قطعات تراشکاری CNC است. برای کنترل تلرانس‌ها و ابعاد حساس، نقشه PDF نیز بهتر است همراه فایل ارسال شود.
