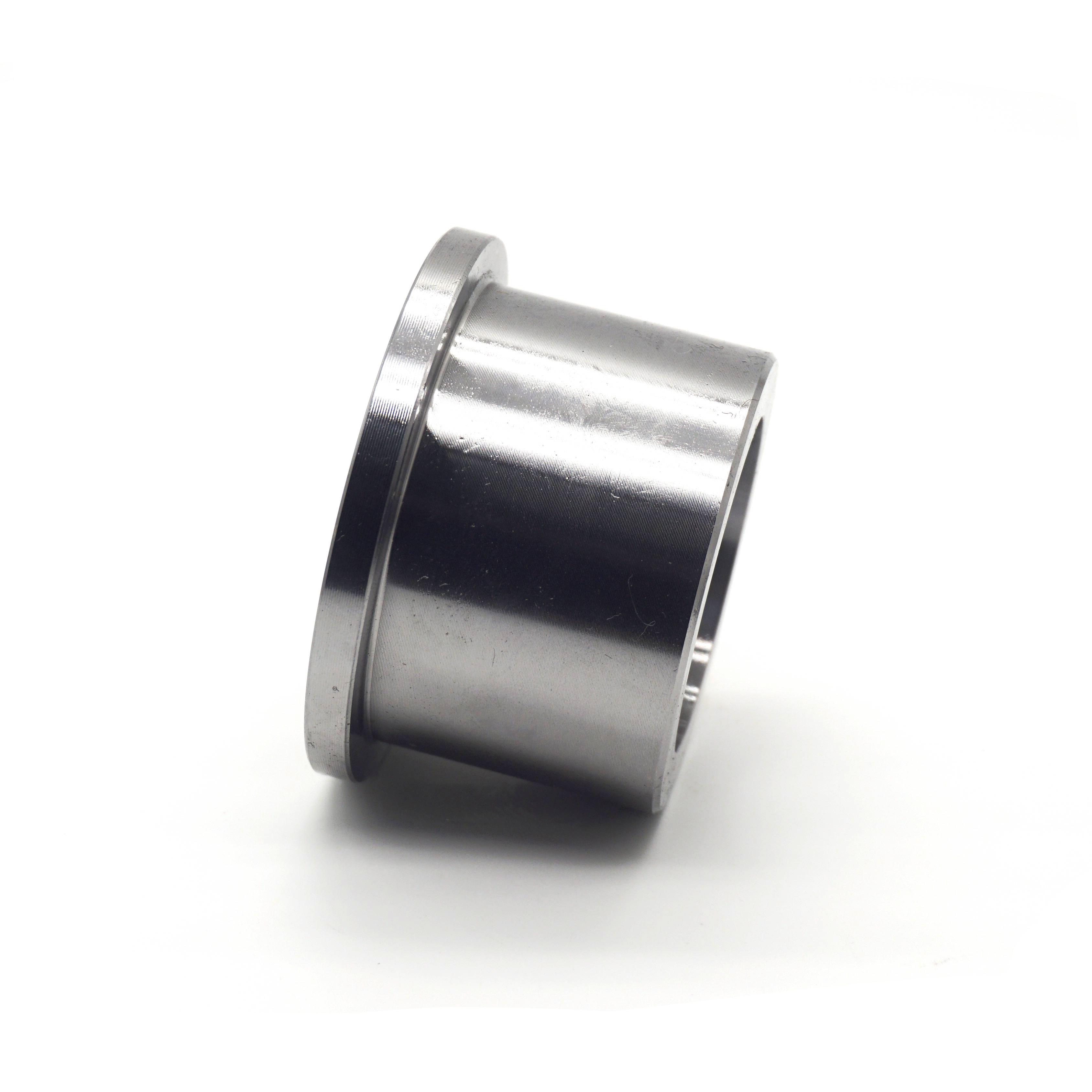

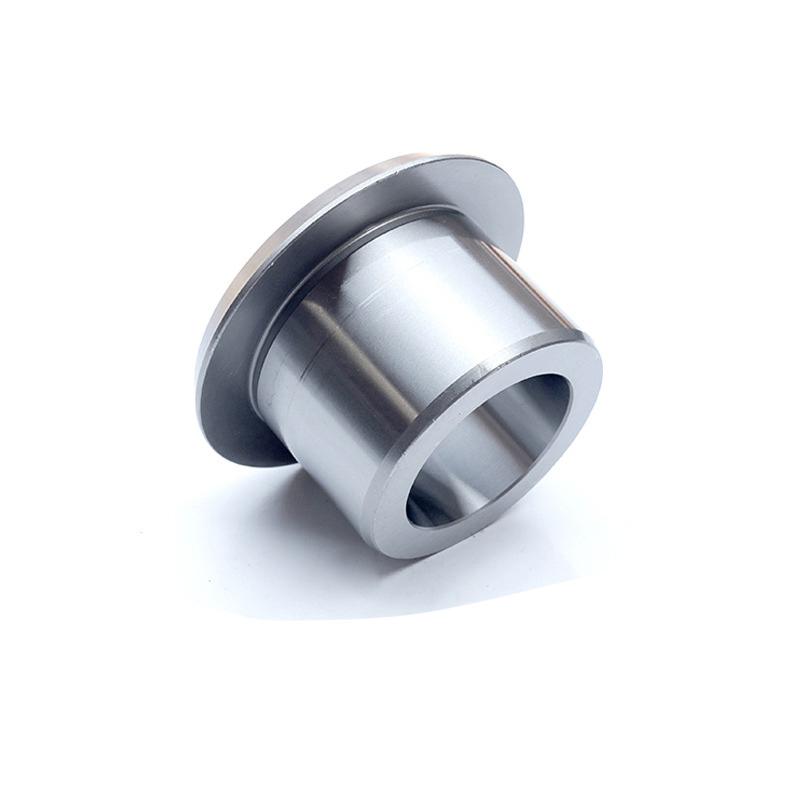

بوش فلنج‌دار CNC نوعی بوش فلزی است که در یک طرف یا بخش مشخصی از بدنه دارای فلنج با قطر بزرگ‌تر است. این فلنج به‌عنوان سطح تکیه‌گاه، توقف و تثبیت بوش روی قطعه اصلی عمل می‌کند.قطر داخلی، قطر خارجی، طول بوش و ابعاد فلنج می‌توانند مطابق نقشه، نمونه یا نیاز مجموعه مکانیکی تولید شوند
محصولات مرتبط
در برخی مجموعه‌های مکانیکی، بوش فقط وظیفه هدایت محور را ندارد و باید روی سطح قطعه اصلی نیز تکیه‌گاه مشخصی داشته باشد.
در چنین شرایطی بوش فلنج‌دار کاربرد دارد.
فلنج در یک سمت بوش قرار می‌گیرد و پس از قرار گرفتن بوش داخل سوراخ، روی سطح قطعه اصلی می‌نشیند. به این ترتیب می‌توان محل قرارگیری بوش را کنترل کرد و از عبور کامل آن از سوراخ جلوگیری نمود.
این ساختار در طراحی‌های مکانیکی که فضای کافی برای ایجاد یک شانه یا سطح توقف وجود دارد، بسیار کاربردی است.
تفاوت بوش فلنج‌دار با بوش شانه‌دار
این دو محصول از نظر ظاهری ممکن است مشابه باشند، اما در این سایت بهتر است با هدف جستجوی متفاوت معرفی شوند.
بوش شانه‌دار:
تمرکز اصلی روی ایجاد یک شانه برای توقف و تعیین موقعیت بوش است.
بوش فلنج‌دار:
تمرکز اصلی روی وجود یک فلنج با سطح تکیه‌گاه پهن‌تر است که می‌تواند علاوه بر توقف، سطح تماس بیشتری با قطعه اصلی ایجاد کند.
بنابراین اگر طراحی بوش دارای قسمت فلنجی مشخص و نسبتاً پهن باشد، عنوان «بوش فلنج‌دار» مناسب‌تر است.
کاربردهای بوش فلنج‌دار CNC
این محصول در موارد مختلف قابل استفاده است:
- هدایت محور و شفت
- تکیه‌گاه محور
- جلوگیری از عبور بوش از سوراخ
- تعیین موقعیت بوش
- مجموعه‌های لولایی
- تجهیزات صنعتی
- ماشین‌آلات تولیدی
- مکانیزم‌های حرکتی
- فیکسچرها
- تجهیزات مونتاژ
- قطعات یدکی ماشین‌آلات
- ساخت ماشین‌آلات سفارشی
انواع بوش فلنج‌دار قابل ساخت
بسته به طراحی می‌توان مدل‌های مختلفی تولید کرد:
- بوش فلنج‌دار ساده
- بوش فلنج‌دار بلند
- بوش فلنج‌دار کوتاه
- بوش فلنج‌دار یک‌طرفه
- بوش فلنج‌دار پله‌ای
- بوش فلنج‌دار رزوه‌دار
- بوش فلنج‌دار شیار‌دار
- بوش فلنج‌دار دقیق
- بوش فلنج‌دار سفارشی
فلنج می‌تواند به‌صورت یکپارچه با بدنه تراشکاری شود تا کل قطعه یک مجموعه فلزی یکپارچه باشد.
جنس و متریال
با توجه به کاربرد می‌توان بوش فلنج‌دار را از متریال مناسب تولید کرد:
متریال - کاربرد معمول
| فولاد | ماشین‌آلات و کاربردهای مکانیکی عمومی |
| فولاد کربنی | کاربردهای عمومی |
| استیل | محیط‌های مرطوب و خورنده |
| آلومینیوم | قطعات سبک |
| برنج | کاربردهای خاص مکانیکی |
انتخاب متریال باید بر اساس نوع محور، بار، سرعت حرکت و شرایط محیطی انجام شود.
روش ساخت بوش فلنج‌دار
ساخت این قطعه عمدتاً با تراش CNC انجام می‌شود.
مراحل تولید می‌تواند شامل:
- بررسی نقشه یا نمونه
- انتخاب متریال
- آماده‌سازی متریال اولیه
- تراش قطر خارجی بدنه
- ایجاد قطر داخلی
- ایجاد طول موردنظر
- ماشین‌کاری فلنج
- ایجاد شانه و سطوح تکیه‌گاه
- ایجاد رزوه یا شیار در صورت نیاز
- کنترل ابعاد اصلی
- کنترل قطر داخلی و خارجی
- کنترل ابعاد فلنج
در صورت وجود جزئیات جانبی، فرز CNC نیز می‌تواند برای عملیات تکمیلی استفاده شود.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر داخلی | سفارشی |
| قطر خارجی بدنه | سفارشی |
| قطر فلنج | سفارشی |
| طول کلی | سفارشی |
| طول بدنه | سفارشی |
| ضخامت فلنج | سفارشی |
| تعداد فلنج | طبق نقشه |
| رزوه | قابل ساخت |
| شیار | قابل ساخت |
| سوراخ‌های فلنج | در صورت طراحی |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | قابل سفارش |
سوراخ‌کاری فلنج

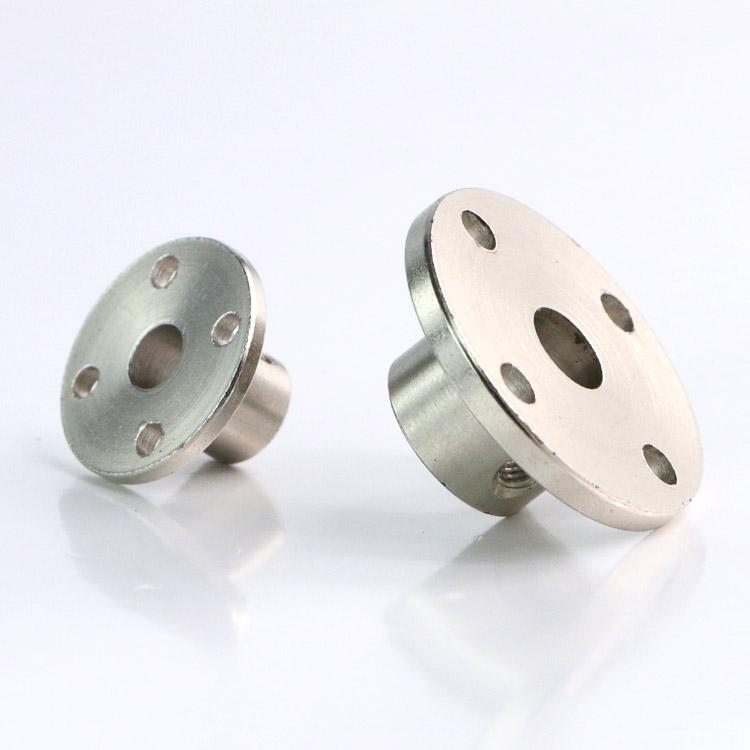

در بعضی طراحی‌ها، فلنج بوش ممکن است دارای سوراخ‌هایی برای پیچ یا اتصال به قطعه اصلی باشد.
در صورت وجود چنین جزئیاتی، می‌توان ابعاد و موقعیت سوراخ‌ها را مطابق نقشه اجرا کرد.
برای مثال می‌توان مشخصات زیر را تعیین کرد:
- تعداد سوراخ‌ها
- قطر سوراخ
- فاصله سوراخ‌ها از مرکز
- الگوی قرارگیری سوراخ‌ها
- محل دقیق سوراخ‌ها
در این حالت ساخت بوش می‌تواند شامل تراش CNC و عملیات تکمیلی فرزکاری یا سوراخ‌کاری باشد.
اهمیت قطر داخلی بوش
قطر داخلی باید با محوری که از داخل بوش عبور می‌کند هماهنگ باشد.
انتخاب نادرست قطر داخلی ممکن است باعث:
- لقی بیش از حد
- سخت شدن حرکت محور
- افزایش سایش
- ایجاد صدای مکانیکی
- مشکلات مونتاژ
شود.
به همین دلیل اگر بوش برای یک محور مشخص ساخته می‌شود، بهتر است قطر محور، شرایط حرکت و تلرانس موردنظر در نقشه مشخص باشد.
فایل مناسب برای سفارش
برای سفارش بوش فلنج‌دار، فرمت‌های زیر مناسب هستند:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- فایل CAD سه‌بعدی
- نمونه قطعه
در صورتی که فلنج دارای سوراخ یا جزئیات خاص باشد، نقشه فنی دارای اندازه‌گذاری کامل اهمیت بیشتری پیدا می‌کند.
اطلاعات لازم برای سفارش
برای ساخت دقیق، بهتر است موارد زیر ارسال شود:
- قطر داخلی
- قطر خارجی بدنه
- قطر فلنج
- طول بوش
- ضخامت فلنج
- تعداد و ابعاد سوراخ‌های فلنج در صورت وجود
- جنس
- تلرانس‌های مهم
- نوع محور مورد استفاده
- تعداد قطعات
- نقشه یا نمونه
مزایای بوش فلنج‌دار CNC
- ایجاد سطح تکیه‌گاه مناسب
- جلوگیری از عبور بوش از سوراخ
- تعیین موقعیت بوش
- هدایت محور
- قابلیت ساخت ابعاد سفارشی
- امکان ایجاد سوراخ روی فلنج
- ساخت طبق نقشه یا نمونه
- مناسب قطعات یدکی و ماشین‌آلات سفارشی
- امکان کنترل دقیق ابعاد
عوامل مؤثر بر قیمت
قیمت بوش فلنج‌دار به موارد زیر بستگی دارد:
- جنس متریال
- قطر داخلی و خارجی
- طول بوش
- قطر و ضخامت فلنج
- وجود سوراخ روی فلنج
- تعداد عملیات ماشین‌کاری
- تلرانس موردنیاز
- رزوه و شیار
- تعداد قطعات
ساخت بوش فلنج‌دار از روی نمونه
اگر بوش اصلی فرسوده یا خراب شده باشد، می‌توان نمونه را برای بررسی و اندازه‌برداری ارائه کرد.
با بررسی قطر داخلی، قطر خارجی، طول بدنه و ابعاد فلنج، امکان ساخت قطعه جایگزین مطابق نمونه وجود دارد.
این روش برای تعمیر ماشین‌آلات و ساخت قطعات یدکی خاص بسیار کاربردی است.
سوالات متداول
بوش فلنج‌دار چیست؟
بوشی استوانه‌ای است که در یک طرف آن یک قسمت با قطر بزرگ‌تر به نام فلنج وجود دارد و برای تکیه‌گاه و تعیین موقعیت بوش استفاده می‌شود.
تفاوت بوش فلنج‌دار و بوش شانه‌دار چیست؟
فلنج معمولاً سطح تکیه‌گاه بزرگ‌تر و مشخص‌تری ایجاد می‌کند، در حالی که شانه می‌تواند صرفاً برای ایجاد یک توقف یا تغییر قطر طراحی شده باشد.
آیا فلنج بوش می‌تواند سوراخ داشته باشد؟
بله. در صورت نیاز، سوراخ‌های اتصال می‌توانند مطابق نقشه روی فلنج ایجاد شوند.
آیا بوش فلنج‌دار از استیل ساخته می‌شود؟
بله. استیل برای محیط‌های مرطوب یا خورنده می‌تواند انتخاب مناسبی باشد.
آیا امکان ساخت بوش فلنج‌دار طبق نمونه وجود دارد؟
بله. نمونه قطعه می‌تواند برای اندازه‌برداری و ساخت قطعه جایگزین بررسی شود.
برای سفارش چه فایلی ارسال کنیم؟
فایل STEP یا STP به همراه PDF نقشه فنی گزینه مناسبی است. در صورت نداشتن فایل، نمونه یا ابعاد دقیق قطعه را می‌توان ارائه کرد
