بوش تراشکاری CNC یک قطعه فلزی استوانه‌ای یا حلقه‌ای است که برای هدایت، کاهش لقی، ایجاد فاصله، محافظت از محل عبور شفت یا ایجاد یک سطح نشیمن بین دو قطعه استفاده می‌شود.بوش‌ها بر اساس قطر داخلی، قطر خارجی، طول، جنس و تلرانس تولید می‌شوند و امکان ساخت آنها از روی نقشه، فایل سه‌بعدی یا نمونه قطعه وجود دارد
محصولات مرتبط
بوش یکی از قطعات پرکاربرد در مجموعه‌های مکانیکی است و معمولاً در محل قرارگیری یا عبور شفت، محور، پین یا سایر قطعات استوانه‌ای مورد استفاده قرار می‌گیرد.
هندسه بوش معمولاً شامل یک قطر خارجی و یک قطر داخلی است، اما بسته به کاربرد می‌تواند دارای شانه، فلنج، پله، رزوه یا سایر جزئیات باشد.
در تراشکاری CNC بوش، قطر داخلی و خارجی و طول قطعه طبق مشخصات سفارش ماشین‌کاری می‌شود. در قطعاتی که لقی یا انطباق بین بوش و قطعه مقابل اهمیت دارد، تعیین دقیق ابعاد و تلرانس اهمیت بیشتری پیدا می‌کند.
بوش تراشکاری CNC چه تفاوتی با اسپیسر دارد؟
این دو قطعه ممکن است از نظر ظاهری شبیه باشند، اما کاربرد اصلی آنها متفاوت است.
بوش معمولاً برای ایجاد سطح هدایت، کاهش لقی، محافظت از محل عبور محور یا ایجاد یک سطح واسط بین قطعات استفاده می‌شود.
در مقابل، اسپیسر بیشتر برای ایجاد فاصله مشخص بین دو قطعه و تعیین موقعیت آنها به کار می‌رود.
بنابراین معیار اصلی تشخیص، کاربرد قطعه در مجموعه مکانیکی است، نه فقط شکل ظاهری آن.
تفاوت بوش با رینگ
رینگ معمولاً به قطعه حلقه‌ای با کاربردهای مختلف گفته می‌شود، در حالی که بوش معمولاً با هدف مشخصی مانند هدایت، نشیمن، کاهش لقی یا ایجاد سطح واسط برای شفت و محور طراحی می‌شود.
اگر عملکرد اصلی قطعه مربوط به هدایت یا ایجاد سطح واسط برای محور باشد، بوش انتخاب مناسب‌تری برای تعریف محصول است.
کاربردهای بوش تراشکاری CNC
بوش‌های CNC می‌توانند در موارد مختلفی استفاده شوند:
- مجموعه‌های شفت و محور
- ماشین‌آلات صنعتی
- دستگاه‌های تولیدی
- خطوط تولید
- مکانیزم‌های چرخشی
- محل اتصال قطعات متحرک
- مجموعه‌های دارای پین
- یاتاقان‌بندی و نشیمن قطعات
- تجهیزات انتقال حرکت
- ماشین‌آلات کارگاهی
- قطعات یدکی ماشین‌آلات
- تجهیزات مکانیکی سفارشی
انواع بوش قابل تولید

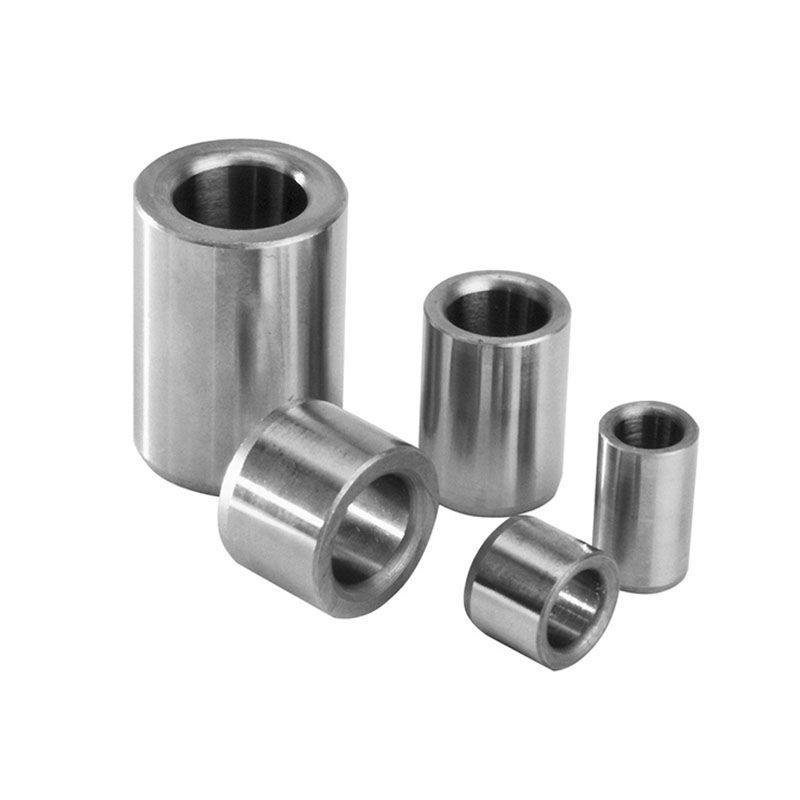

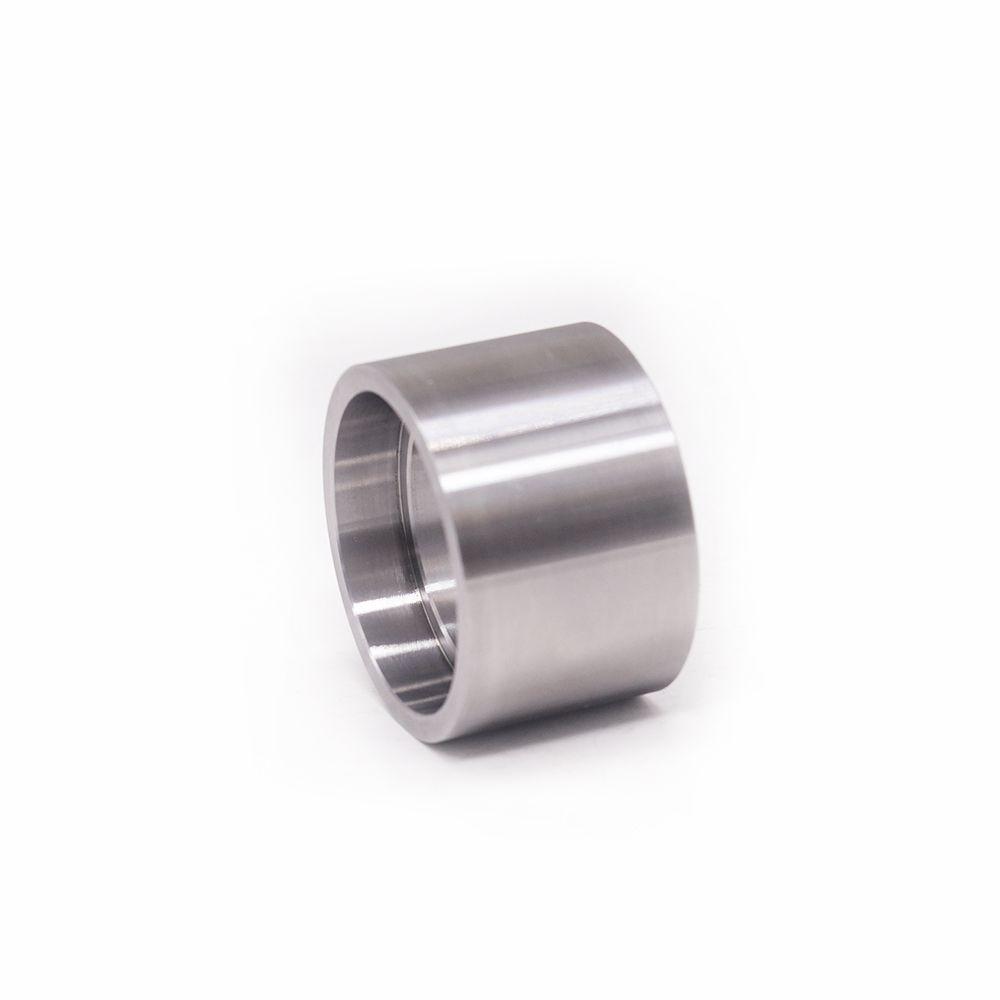

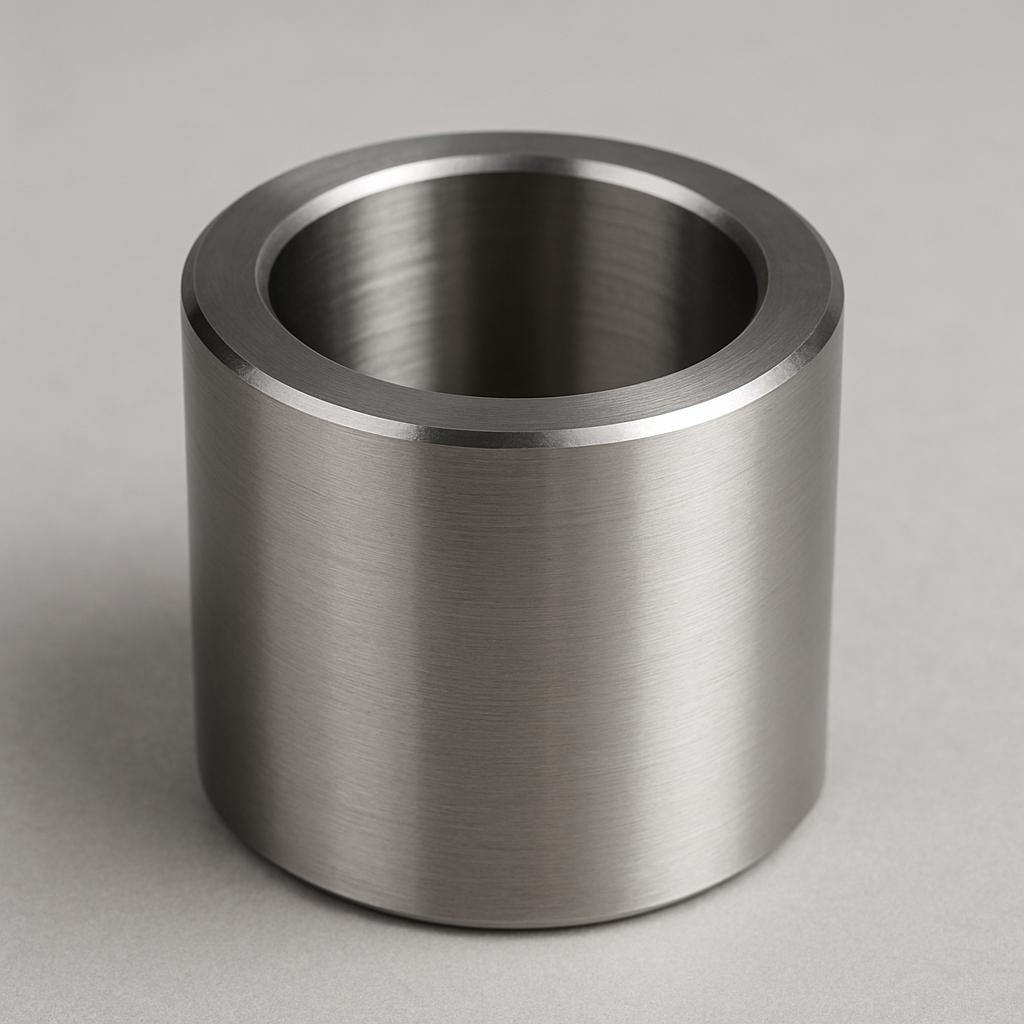

بوش ساده
مدل عمومی با قطر داخلی و خارجی و طول مشخص.
بوش شانه‌دار
دارای یک شانه یا لبه برای تعیین موقعیت محوری قطعه.

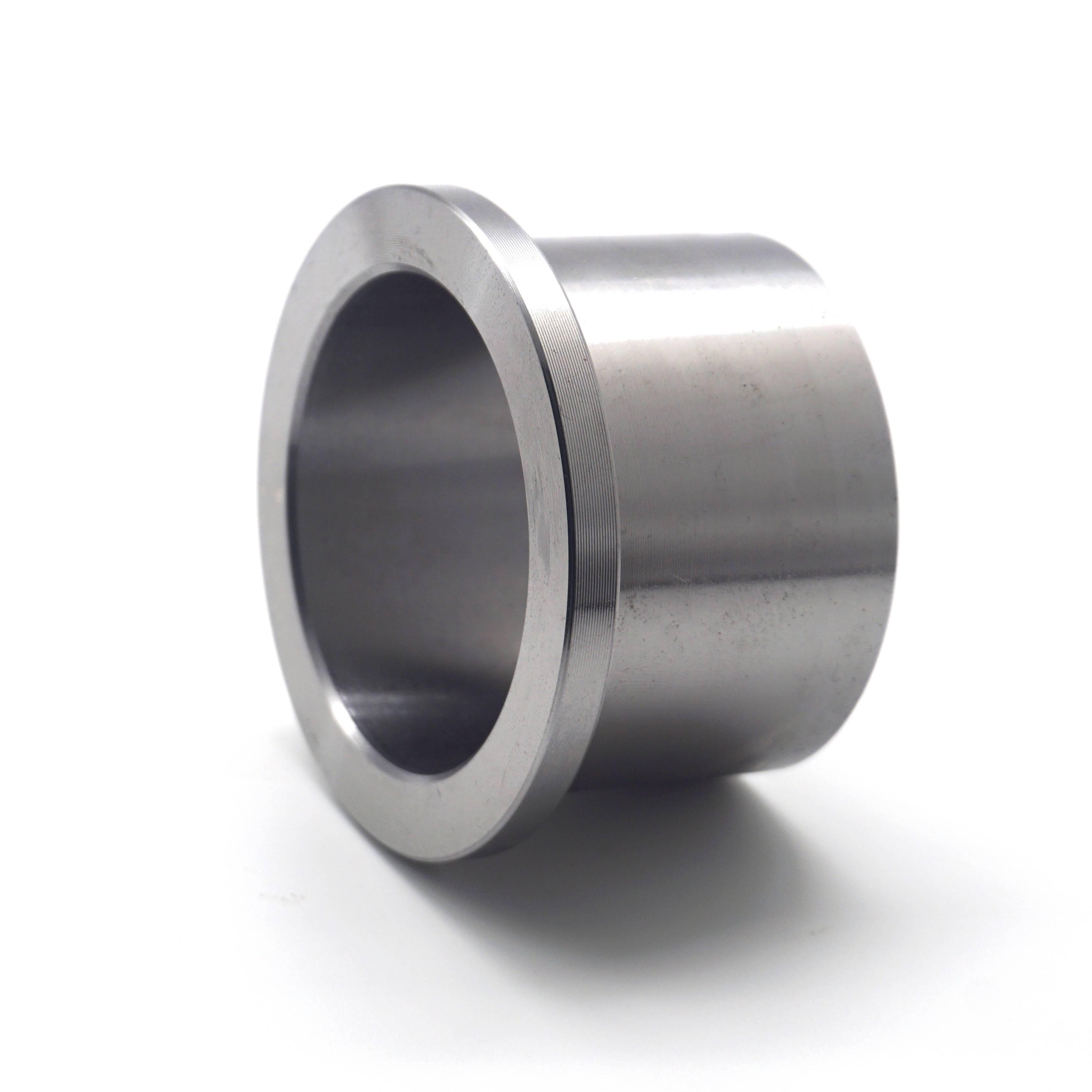

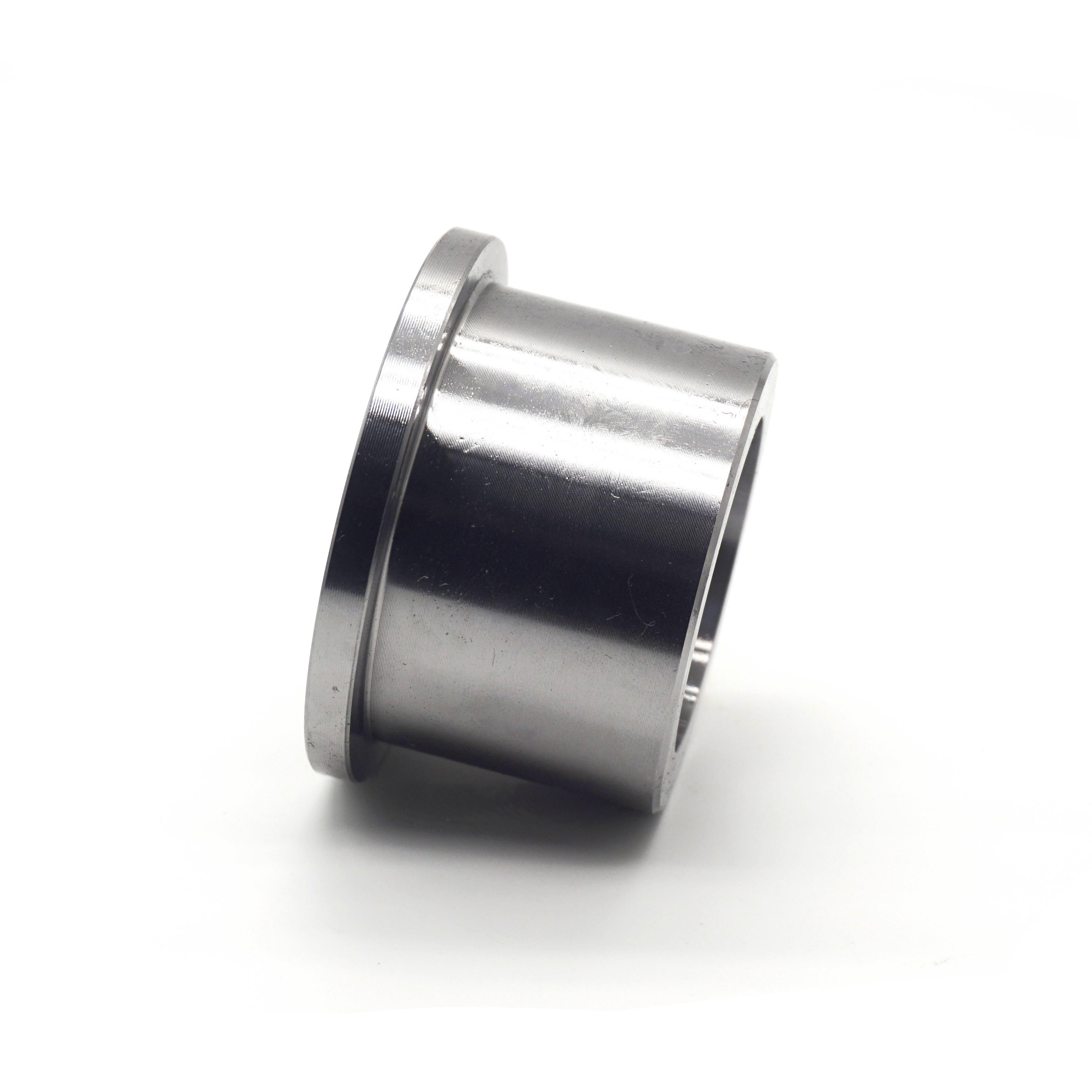

بوش فلنج‌دار
دارای فلنج یا لبه بزرگ‌تر در یک طرف برای ایجاد سطح نشیمن و توقف.
بوش رزوه‌دار
دارای رزوه داخلی یا خارجی برای اتصال به قطعات دیگر.
بوش راهنما
برای هدایت و موقعیت‌دهی مناسب قطعات متحرک یا ابزار و مجموعه‌های مکانیکی.
بوش سفارشی
برای قطعاتی که شکل یا ابعاد آنها در مدل‌های عمومی قرار نمی‌گیرد.
مدل‌های شانه‌دار، فلنج‌دار و رزوه‌دار در برنامه محصولات بعدی نیز به‌صورت صفحات تخصصی پوشش داده می‌شوند.
جنس بوش
فولاد
گزینه‌ای متداول برای بسیاری از کاربردهای صنعتی و مکانیکی.
استیل
برای کاربردهایی که مقاومت در برابر خوردگی اهمیت دارد.
آلومینیوم
برای کاربردهایی که وزن کمتر و ماشین‌کاری مناسب اهمیت دارد.
انتخاب جنس باید بر اساس فشار، حرکت، محیط کاری، دما و نوع تماس با قطعه مقابل انجام شود.
روش تولید بوش با تراش CNC
تولید بوش بر اساس نقشه و هندسه قطعه انجام می‌شود و می‌تواند شامل مراحل زیر باشد:
- بررسی نقشه یا نمونه
- تعیین جنس و ابعاد متریال اولیه
- برش ماده اولیه در ابعاد مناسب
- بستن قطعه روی دستگاه تراش CNC
- ماشین‌کاری قطر خارجی
- ایجاد یا ماشین‌کاری قطر داخلی
- تنظیم طول قطعه
- ایجاد شانه، فلنج یا سایر جزئیات در صورت وجود
- کنترل ابعاد و تلرانس‌ها
- انجام پرداخت یا فرآیند تکمیلی مورد نیاز
اهمیت قطر داخلی و خارجی بوش
در بوش‌ها، نسبت بین قطر داخلی بوش و قطر قطعه‌ای که داخل آن قرار می‌گیرد اهمیت زیادی دارد.
اگر قطر داخلی بیش از حد بزرگ باشد، ممکن است لقی ایجاد شود و اگر بیش از حد کوچک باشد، امکان مونتاژ مناسب وجود نداشته باشد.
به همین دلیل هنگام سفارش باید مشخص شود:
- قطر قطعه مقابل
- قطر داخلی مورد نیاز
- نوع حرکت
- میزان لقی یا انطباق مورد انتظار
- طول بوش
- شرایط کاری
تلرانس نهایی باید بر اساس طراحی و کاربرد قطعه تعیین شود.
مشخصات فنی قابل سفارش
مشخصه - توضیحات
| نوع محصول | بوش تراشکاری CNC |
| جنس | فولاد، استیل، آلومینیوم و متریال قابل بررسی |
| قطر داخلی | سفارشی |
| قطر خارجی | سفارشی |
| طول | سفارشی |
| شانه | در صورت وجود در طراحی |
| فلنج | در صورت وجود در طراحی |
| رزوه | داخلی یا خارجی، در صورت نیاز |
| تلرانس | طبق نقشه |
| پرداخت سطح | متناسب با کاربرد |
| تعداد | نمونه تا تولید تعداد بالاتر |
| مبنای ساخت | نقشه، فایل سه‌بعدی یا نمونه |
برای سفارش بوش چه اطلاعاتی لازم است؟
برای دریافت قیمت و بررسی ساخت، بهتر است اطلاعات زیر ارسال شود:
- قطر داخلی
- قطر خارجی
- طول بوش
- جنس
- تعداد
- مشخصات قطعه‌ای که داخل بوش قرار می‌گیرد
- نوع حرکت، در صورت متحرک بودن مجموعه
- تلرانس‌های مهم
- مشخصات شانه یا فلنج در صورت وجود
- مشخصات رزوه در صورت وجود
- نقشه یا فایل سه‌بعدی
فایل مناسب برای سفارش
برای ساخت بوش تراشکاری CNC، فایل‌های زیر مناسب هستند:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- سایر فرمت‌های استاندارد CAD، در صورت امکان بررسی
در صورتی که فقط DXF دارید، بهتر است آن را همراه با نقشه PDF یا اطلاعات کامل ابعادی ارسال کنید.
ساخت بوش از روی نمونه
اگر بوش اصلی در دسترس است ولی نقشه آن وجود ندارد، می‌توانید نمونه را برای بررسی ساخت ارائه کنید.
برای بررسی اولیه نیز می‌توان تصاویر و اندازه‌های اصلی مانند:
- قطر داخلی
- قطر خارجی
- طول
- ضخامت جداره
- جنس تقریبی
- تعداد مورد نیاز
را ارسال کرد.
بوش برای چه کاربردهایی مناسب نیست؟
هر قطعه حلقه‌ای الزاماً بوش نیست.
اگر هدف اصلی قطعه فقط ایجاد فاصله ثابت بین دو قطعه باشد، اسپیسر ممکن است انتخاب مناسب‌تری باشد.
همچنین اگر قطعه نیاز به شرایط کاری بسیار خاص، بارگذاری بالا یا جنس و فرآیند ویژه داشته باشد، مشخصات فنی آن باید قبل از تولید بررسی شود.
مزایای تولید بوش با تراش CNC
- تولید قطر داخلی و خارجی طبق نقشه
- امکان کنترل طول قطعه
- مناسب برای ساخت قطعات سفارشی
- امکان تولید نمونه و تعداد بالاتر
- قابلیت ایجاد شانه و فلنج
- امکان ایجاد رزوه در طراحی مناسب
- مناسب برای قطعات یدکی ماشین‌آلات
- قابلیت ساخت از روی نمونه
قیمت بوش تراشکاری CNC
قیمت بوش بر اساس مشخصات واقعی قطعه محاسبه می‌شود.
عوامل مؤثر شامل:
- جنس متریال
- قطر داخلی و خارجی
- طول
- ضخامت جداره
- پیچیدگی هندسه
- تلرانس
- وجود رزوه یا شانه
- تعداد سفارش
- میزان عملیات ماشین‌کاری
برای دریافت قیمت دقیق، ارسال نقشه یا مشخصات ابعادی توصیه می‌شود.
مراحل ثبت سفارش
۱. ارسال مشخصات یا نقشه
۲. بررسی ابعاد و روش ساخت
۳. اعلام قیمت و زمان تولید
۴. تأیید سفارش
۵. تراشکاری و کنترل قطعه
۶. تحویل سفارش
سوالات متداول
آیا بوش سفارشی تولید می‌کنید؟
بله. بوش بر اساس قطر داخلی، قطر خارجی، طول، جنس و سایر مشخصات مورد نیاز قابل تولید است.
آیا بوش استیل تولید می‌شود؟
بله، در صورت مناسب بودن گرید استیل برای کاربرد مورد نظر.
آیا بوش آلومینیومی قابل تولید است؟
بله. بوش آلومینیومی برای کاربردهای مناسب قابل بررسی و تولید است.
آیا بوش شانه‌دار تولید می‌کنید؟
بله. بوش‌های دارای شانه یا پله در صورت وجود در طراحی قابل تولید هستند.
آیا بوش رزوه‌دار هم تولید می‌شود؟
بله. رزوه داخلی یا خارجی در صورت امکان فنی و مشخص بودن استاندارد یا ابعاد رزوه قابل اجرا است.
تفاوت بوش و اسپیسر چیست؟
بوش بیشتر برای هدایت، کاهش لقی و ایجاد سطح واسط بین قطعات استفاده می‌شود، در حالی که اسپیسر عمدتاً برای ایجاد فاصله مشخص بین دو قطعه طراحی می‌شود.
آیا بوش از روی نمونه ساخته می‌شود؟
بله. نمونه می‌تواند برای بررسی و تعیین مشخصات تولید استفاده شود.
قیمت بوش CNC چگونه محاسبه می‌شود؟
بر اساس جنس، قطر داخلی و خارجی، طول، پیچیدگی، تلرانس، تعداد و فرآیند ماشین‌کاری.
