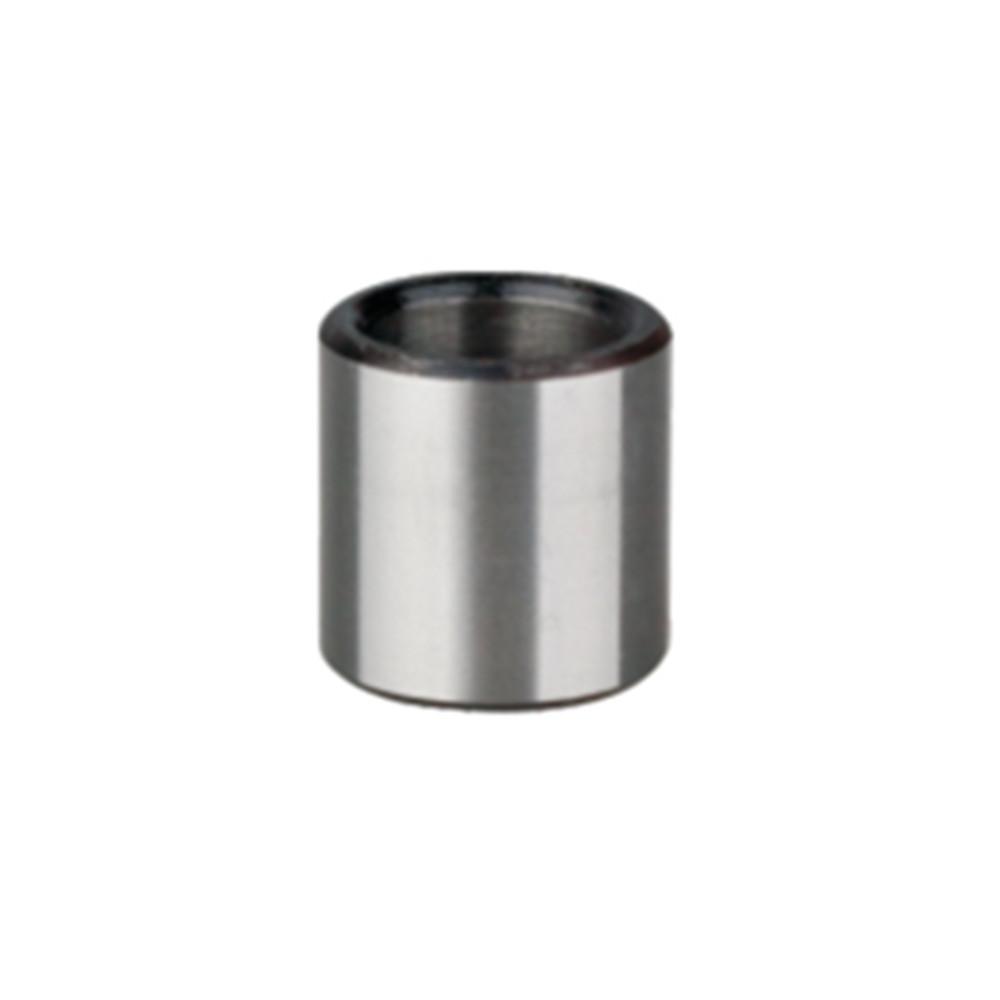

بوش راهنما CNC قطعه‌ای استوانه‌ای و دقیق است که برای هدایت یک پین، محور یا قطعه متحرک در مسیر مشخص استفاده می‌شود. این بوش می‌تواند لقی بین دو قطعه را کنترل کرده و حرکت محور را در راستای موردنظر هدایت کند.قطر داخلی، قطر خارجی، طول، شانه و سایر جزئیات بوش مطابق نقشه، نمونه یا ابعاد موردنیاز قابل ساخت است
محصولات مرتبط
در بسیاری از ماشین‌آلات، تنها چرخش یا حرکت یک محور اهمیت ندارد؛ بلکه لازم است این حرکت در مسیر مشخص و با کمترین انحراف جانبی انجام شود.
بوش راهنما برای همین منظور استفاده می‌شود.
محور یا پین از داخل بوش عبور می‌کند و سطح داخلی بوش به‌عنوان مسیر هدایت عمل می‌کند. در نتیجه، بوش می‌تواند از حرکت جانبی ناخواسته محور جلوگیری کرده و موقعیت آن را نسبت به بدنه یا قطعه مقابل کنترل کند.
این قطعات در تجهیزات صنعتی، فیکسچرها، مکانیزم‌های خطی، ماشین‌آلات تولیدی و مجموعه‌های مکانیکی کاربرد دارند.
کاربردهای بوش راهنما CNC
بوش راهنما می‌تواند در موارد زیر استفاده شود:
- هدایت پین‌های مکانیکی
- هدایت محورهای متحرک
- مکانیزم‌های رفت‌وبرگشتی
- مکانیزم‌های کشویی
- فیکسچرهای صنعتی
- تجهیزات مونتاژ
- قالب‌ها و ابزارهای صنعتی
- ماشین‌آلات تولیدی
- خطوط تولید
- مکانیزم‌های موقعیت‌دهی
- قطعات یدکی ماشین‌آلات
- ماشین‌آلات سفارشی
تفاوت بوش راهنما با بوش ساده
بوش ساده می‌تواند برای ایجاد فاصله، کاهش لقی یا ایجاد سطح واسط بین محور و سوراخ استفاده شود.
اما در بوش راهنما هدف اصلی، هدایت و کنترل مسیر حرکت پین یا محور است.
بنابراین در طراحی بوش راهنما، قطر داخلی و میزان لقی آن نسبت به قطعه متحرک اهمیت بیشتری پیدا می‌کند.
بوش راهنما برای حرکت چرخشی و رفت‌وبرگشتی
بوش راهنما بسته به طراحی مجموعه می‌تواند برای حرکت‌های مختلف استفاده شود:
حرکت چرخشی
محور در داخل بوش می‌چرخد و بوش مسیر حرکت و موقعیت محور را کنترل می‌کند.
حرکت رفت‌وبرگشتی
پین یا محور داخل بوش به جلو و عقب حرکت می‌کند و بوش وظیفه هدایت آن در مسیر مشخص را بر عهده دارد.
نوع حرکت باید هنگام انتخاب ابعاد و جنس بوش در نظر گرفته شود.
انواع بوش راهنما قابل ساخت
با توجه به طراحی، می‌توان مدل‌های مختلفی تولید کرد:
- بوش راهنمای ساده
- بوش راهنمای بلند
- بوش راهنمای کوتاه

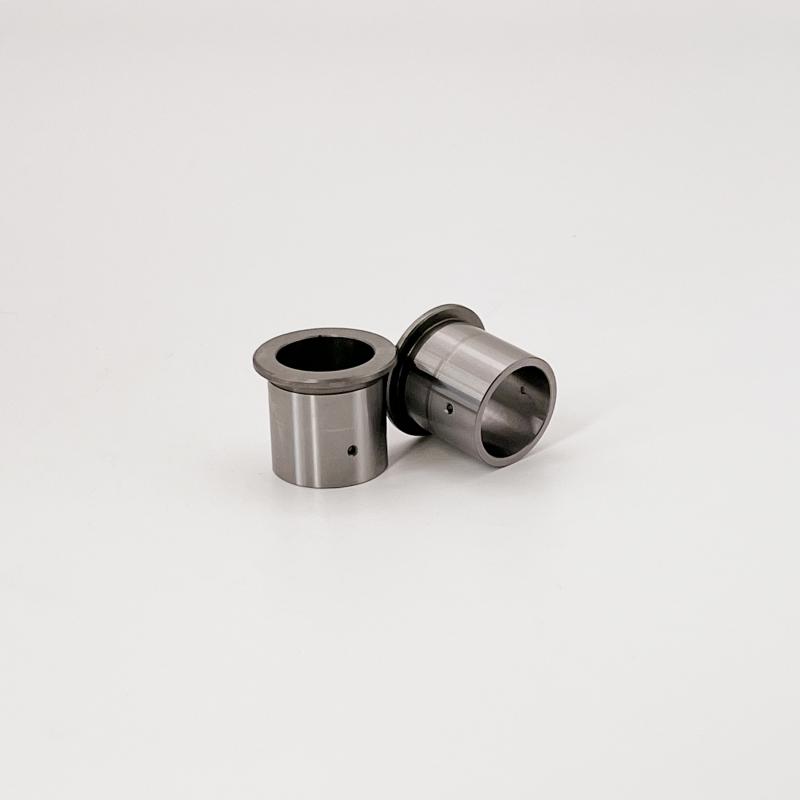

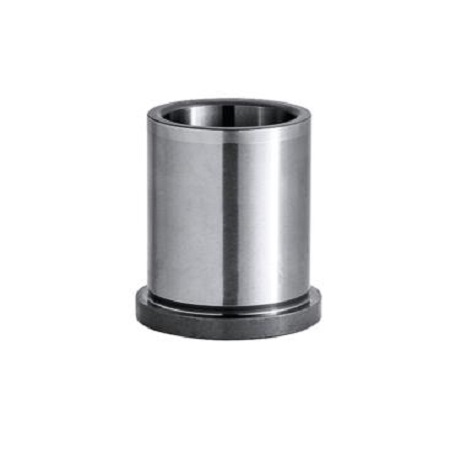

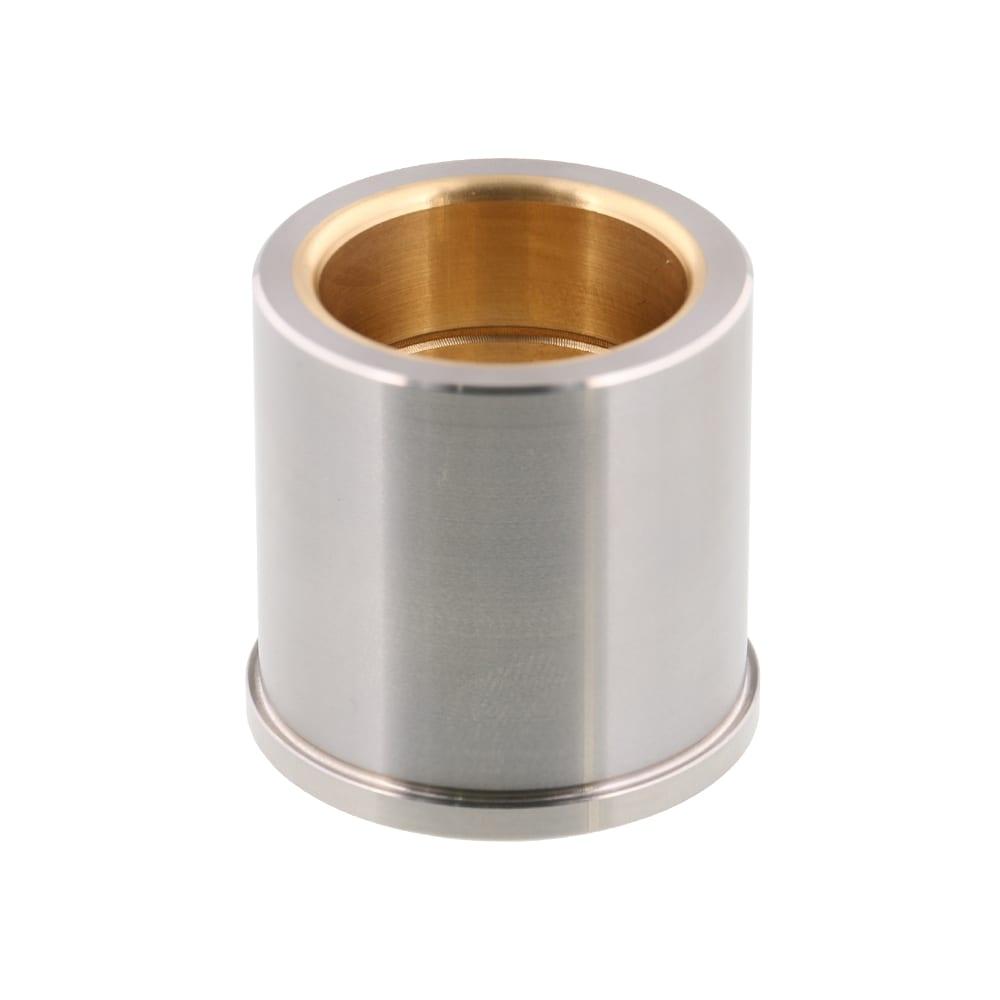

- بوش راهنمای شانه‌دار
- بوش راهنمای فلنج‌دار
- بوش راهنمای پله‌ای
- بوش راهنمای رزوه‌دار
- بوش راهنمای دقیق
- بوش راهنمای سفارشی
جنس و متریال
بوش راهنما CNC می‌تواند از متریال مختلف ساخته شود:
متریال - کاربرد معمول
| فولاد | کاربردهای صنعتی و مکانیکی |
| فولاد کربنی | کاربردهای عمومی |
| استیل | محیط‌های مرطوب و خورنده |
| آلومینیوم | قطعات سبک و کم‌بار |
| برنج | برخی کاربردهای مکانیکی |
انتخاب جنس به نوع حرکت، میزان بار، سرعت، شرایط محیطی و جنس محور بستگی دارد.
روش ساخت بوش راهنما
ساخت بوش راهنما عمدتاً با تراش CNC انجام می‌شود.
فرآیند تولید می‌تواند شامل:
- بررسی نقشه و کاربرد بوش
- انتخاب متریال مناسب
- آماده‌سازی متریال اولیه
- تراش قطر خارجی
- ایجاد سوراخ و قطر داخلی
- ماشین‌کاری طول بوش
- ایجاد شانه یا فلنج در صورت نیاز
- ایجاد رزوه یا شیار در صورت وجود
- کنترل قطر داخلی
- کنترل قطر خارجی
- کنترل طول
- کنترل نهایی قطعه
در صورت نیاز به سوراخ‌ها یا جزئیات جانبی، عملیات فرز CNC نیز قابل انجام است.
اهمیت قطر داخلی در بوش راهنما
قطر داخلی مهم‌ترین ابعاد بوش راهنما است، زیرا مستقیماً با پین یا محوری که از داخل آن عبور می‌کند ارتباط دارد.
اگر لقی بیش از حد باشد، ممکن است حرکت جانبی افزایش پیدا کند.
اگر لقی بیش از اندازه کم باشد، امکان دارد حرکت محور سخت شود یا در شرایط کاری باعث گیرکردن شود.
به همین دلیل قطر داخلی و تلرانس آن باید بر اساس نوع حرکت، جنس محور، سرعت و شرایط کاری تعیین شود.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر داخلی | سفارشی |
| قطر خارجی | سفارشی |
| طول | سفارشی |
| ضخامت جداره | طبق ابعاد |
| شانه | قابل ساخت |
| فلنج | قابل ساخت |
| رزوه | قابل ساخت |
| شیار | قابل ساخت |
| سوراخ‌های جانبی | در صورت نیاز |
| تلرانس قطر داخلی | طبق نقشه |
| تلرانس قطر خارجی | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | قابل سفارش |
فایل مناسب برای سفارش
برای سفارش بوش راهنما، این فایل‌ها مناسب هستند:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- فایل CAD سه‌بعدی
- نمونه قطعه
در قطعات راهنما، وجود نقشه فنی دارای تلرانس‌های قطر داخلی و خارجی بسیار مفید است.
اطلاعات لازم برای سفارش
برای ساخت بوش راهنما بهتر است موارد زیر مشخص شود:
- قطر پین یا محور
- قطر داخلی بوش
- قطر خارجی
- طول بوش
- نوع حرکت
- سرعت حرکت در صورت اهمیت
- جنس محور
- جنس بوش
- تلرانس‌های موردنیاز
- شانه یا فلنج
- تعداد قطعات
- نقشه یا نمونه
مزایای بوش راهنمای CNC
- هدایت دقیق محور و پین
- کنترل لقی جانبی
- امکان ساخت طبق نقشه
- قابلیت ساخت قطر داخلی سفارشی
- مناسب قطعات یدکی
- امکان ساخت شانه و فلنج
- قابلیت ترکیب تراش و فرز CNC
- مناسب ماشین‌آلات و فیکسچرهای صنعتی
- امکان تولید تعداد کم یا سفارش صنعتی
عوامل مؤثر بر قیمت
قیمت بوش راهنما به عوامل زیر بستگی دارد:
- جنس متریال
- قطر داخلی و خارجی
- طول
- میزان ماشین‌کاری
- تلرانس موردنیاز
- وجود شانه یا فلنج
- رزوه و شیار
- عملیات تکمیلی
- تعداد سفارش
ساخت بوش راهنما از روی نمونه
اگر بوش راهنمای دستگاه فرسوده شده باشد و نقشه آن موجود نباشد، نمونه می‌تواند برای اندازه‌برداری و بررسی ساخت ارائه شود.
در این حالت قطر داخلی، قطر خارجی، طول و سایر مشخصات قابل اندازه‌گیری بررسی شده و قطعه جدید بر اساس اطلاعات موجود تولید می‌شود.
سوالات متداول
بوش راهنما چیست؟
بوش راهنما قطعه‌ای استوانه‌ای است که برای هدایت پین یا محور و کنترل حرکت آن در یک مسیر مشخص استفاده می‌شود.
بوش راهنما برای حرکت رفت‌وبرگشتی هم مناسب است؟
بله، بسته به طراحی و جنس قطعه می‌تواند برای حرکت رفت‌وبرگشتی نیز استفاده شود.
آیا بوش راهنما برای حرکت چرخشی استفاده می‌شود؟
بله. در مجموعه‌های مناسب، محور می‌تواند داخل بوش بچرخد.
قطر داخلی بوش راهنما چگونه تعیین می‌شود؟
قطر داخلی باید با قطر محور، نوع حرکت، میزان لقی موردنظر و شرایط کاری مجموعه هماهنگ باشد.
آیا بوش راهنما از روی نمونه ساخته می‌شود؟
بله. امکان بررسی نمونه و ساخت قطعه جایگزین طبق ابعاد آن وجود دارد.
آیا امکان ساخت بوش راهنمای شانه‌دار وجود دارد؟
بله. شانه، فلنج، رزوه و سایر جزئیات را می‌توان طبق نقشه روی بوش ایجاد کرد.
چه فایلی برای سفارش مناسب است؟
STEP یا STP به همراه PDF نقشه فنی گزینه مناسبی است. در صورت نبود فایل، نمونه یا ابعاد قطعه نیز قابل بررسی است
