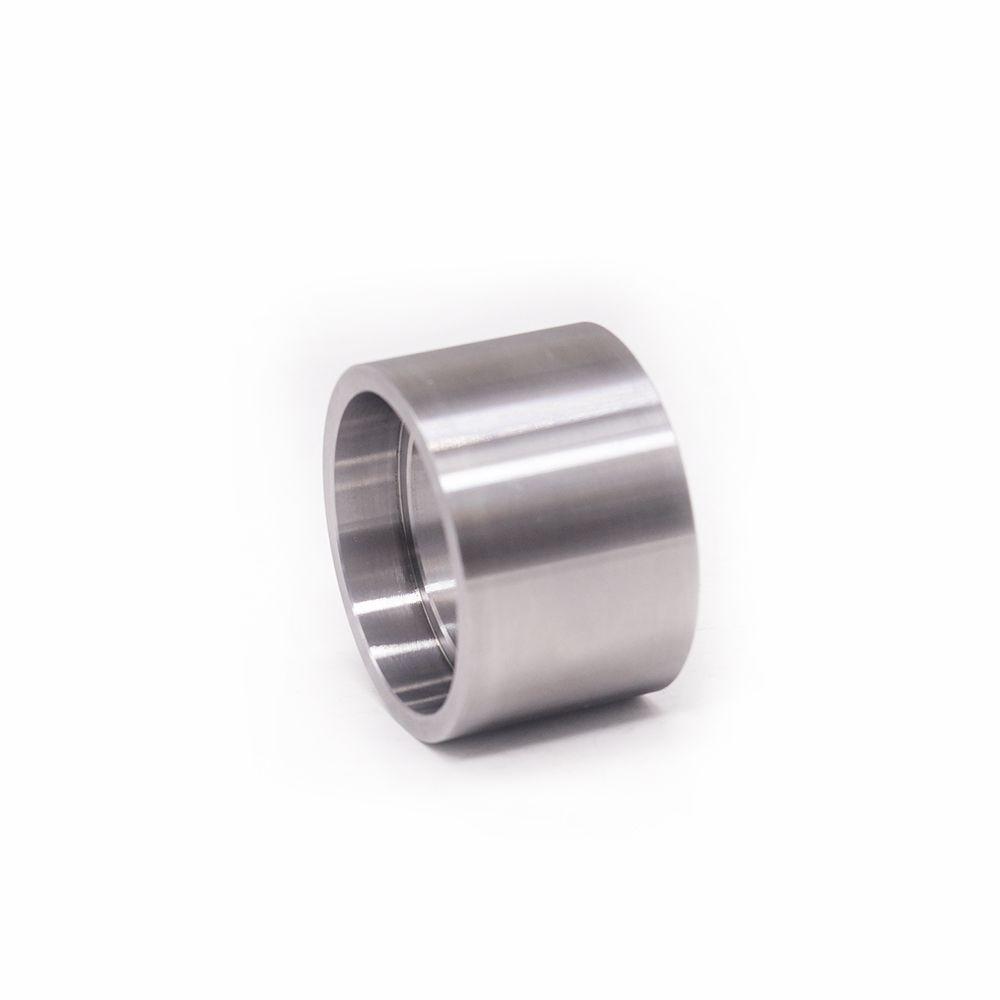

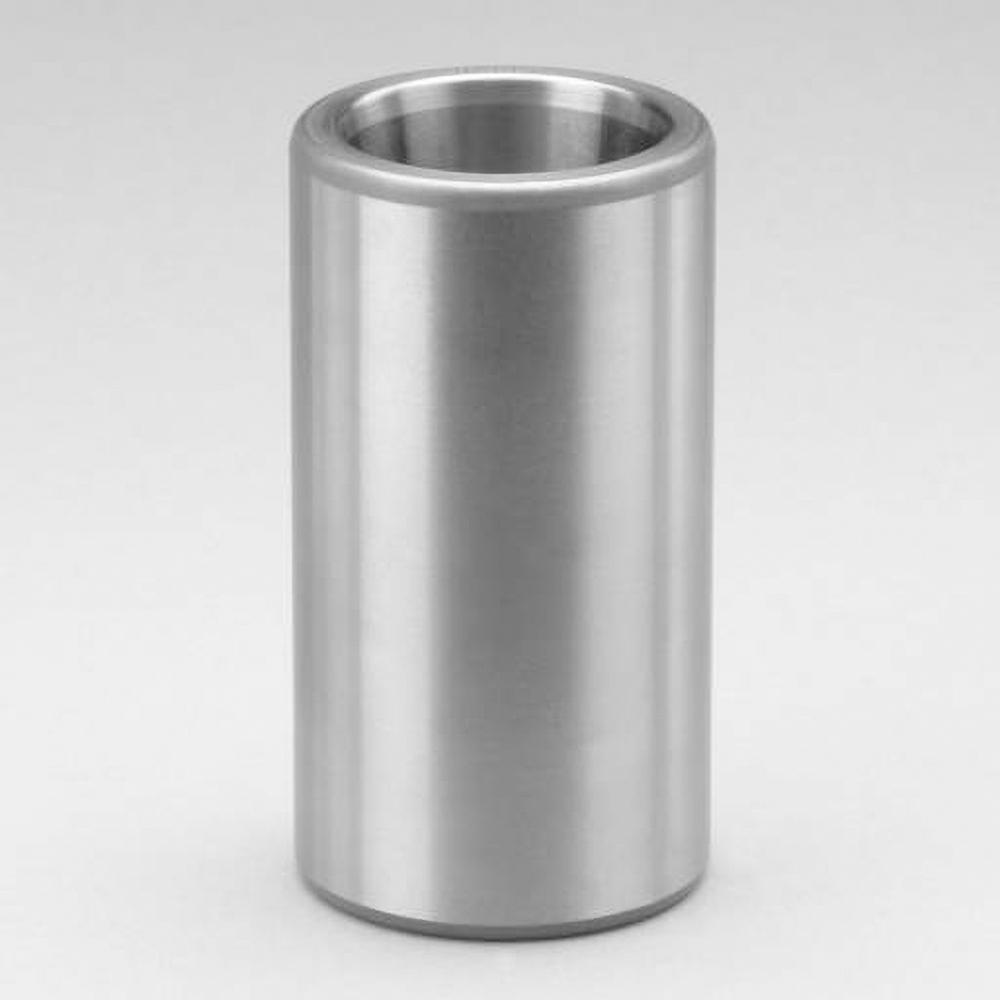

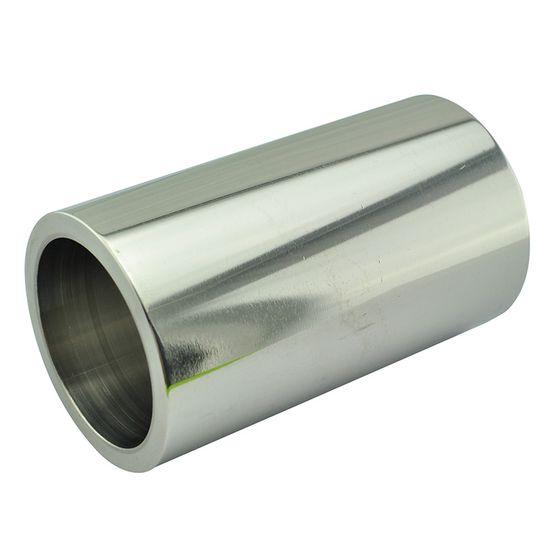

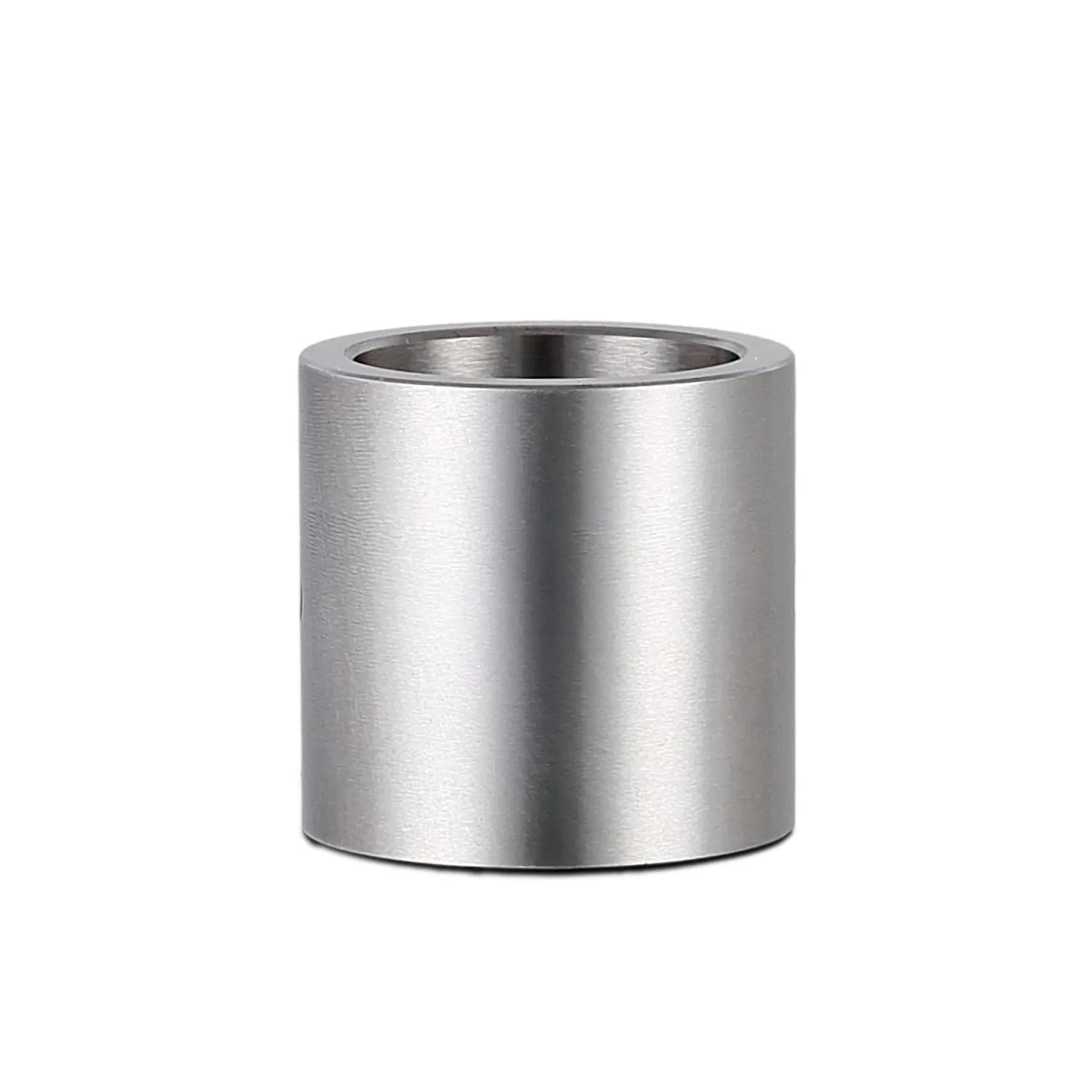

اسلیو فلزی قطعه‌ای استوانه‌ای و توخالی است که برای پوشش یا محافظت از شفت، ایجاد سطح واسط، فاصله‌دهی، اتصال یا اصلاح ابعاد یک مجموعه مکانیکی استفاده می‌شود. اسلیو موردنظر را می‌توان با تراش CNC و بر اساس نقشه، فایل سه‌بعدی یا نمونه قطعه تولید کرد
محصولات مرتبط
اسلیو فلزی تراشکاری CNC در بسیاری از مجموعه‌های مکانیکی به‌عنوان یک قطعه استوانه‌ای توخالی مورد استفاده قرار می‌گیرد. طراحی ساده اسلیو باعث می‌شود بتوان از آن برای ایجاد یک سطح واسط بین دو قطعه، پوشاندن بخشی از شفت، تنظیم فاصله، محافظت از سطح یک محور یا ایجاد یک قطر جدید در مجموعه استفاده کرد.
در اسلیوهای صنعتی، قطر داخلی، قطر خارجی، طول و تلرانس اهمیت زیادی دارند؛ زیرا قطعه باید با شفت یا محل نصب خود فیت مناسبی داشته باشد.
این محصول با توجه به کاربرد می‌تواند کاملاً ساده یا دارای شانه، پله، فلنج، رزوه، شیار و سایر جزئیات موردنیاز باشد.
تفاوت اسلیو با بوش و اسپیسر
اسلیو، بوش و اسپیسر از نظر ظاهری ممکن است بسیار شبیه باشند، اما کاربرد طراحی آنها متفاوت است.
اسلیو معمولاً بیشتر برای پوشش، محافظت، ایجاد سطح واسط یا تغییر قطر یک قسمت از مجموعه استفاده می‌شود.
بوش بیشتر با هدف هدایت محور، کنترل لقی یا ایجاد سطح تماس مناسب بین قطعات متحرک طراحی می‌شود.
اسپیسر وظیفه اصلی ایجاد فاصله مشخص بین دو قطعه را دارد.
بنابراین نام‌گذاری نهایی قطعه بهتر است بر اساس عملکرد آن در مجموعه مکانیکی انجام شود.
کاربردهای اسلیو فلزی
اسلیو CNC می‌تواند در موارد مختلفی استفاده شود، از جمله:
- پوشش و محافظت از شفت
- محافظت از سطح محور در محل تماس
- ایجاد سطح واسط بین قطعات
- اصلاح یا تغییر قطر محل نصب
- فاصله‌دهی بین قطعات
- مجموعه‌های محور و شفت
- رولرها و غلتک‌ها
- ماشین‌آلات صنعتی
- تجهیزات انتقال حرکت
- مکانیزم‌های چرخشی
- دستگاه‌ها و خطوط تولید
- قطعات یدکی ماشین‌آلات
- فیکسچرها و تجهیزات مونتاژ
انواع اسلیو قابل ساخت
1. اسلیو ساده فلزی
قطعه استوانه‌ای توخالی با قطر داخلی، قطر خارجی و طول مشخص.
2. اسلیو شانه‌دار CNC
دارای یک یا چند شانه برای ایجاد توقف یا موقعیت‌دهی دقیق در مجموعه.
3. اسلیو پله‌ای CNC
دارای چند قطر مختلف برای قرارگیری در بخش‌های مختلف یک مجموعه مکانیکی.
4. اسلیو محافظ شفت
برای پوشاندن و محافظت از بخشی از شفت یا محور در برابر تماس و سایش طراحی می‌شود.
5. اسلیو رزوه‌دار
دارای رزوه داخلی یا خارجی برای اتصال، تثبیت یا تنظیم قطعه.
6. اسلیو سفارشی
ساخت کاملاً مطابق نقشه یا نمونه قطعه مشتری.
جنس و متریال
اسلیو فلزی با توجه به شرایط کاری می‌تواند از متریال‌های مختلف ساخته شود:
- فولاد
- فولاد کربنی
- استیل
- آلومینیوم
- برنج
- سایر فلزات مناسب ماشینکاری، در صورت امکان فنی
انتخاب جنس به شرایط کاری، میزان بار، سایش، خوردگی، وزن و نوع تماس اسلیو با قطعات دیگر بستگی دارد.
روش ساخت
تولید اسلیو فلزی عمدتاً با تراش CNC انجام می‌شود.
در فرآیند تولید می‌توان موارد زیر را با دقت ماشینکاری کرد:
- قطر داخلی
- قطر خارجی
- طول
- شانه
- پله
- فلنج
- رزوه داخلی یا خارجی
- شیار
- پخ
- محل‌های نشیمن
در صورت وجود سوراخ‌های جانبی، جای خار یا سایر جزئیات خارج از محور، امکان استفاده از فرز CNC برای تکمیل قطعه وجود دارد.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر داخلی | سفارشی |
| قطر خارجی | سفارشی |
| طول | سفارشی |
| ضخامت دیواره | طبق نقشه |
| شانه | قابل ساخت |
| پله | قابل ساخت |
| فلنج | قابل ساخت |
| رزوه داخلی | قابل ساخت |
| رزوه خارجی | قابل ساخت |
| شیار | طبق نقشه |
| پخ و لبه‌زنی | قابل انجام |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | نمونه تا تیراژ موردنیاز |
مهم‌ترین اطلاعات برای سفارش
برای تولید اسلیو دقیق، بهتر است این اطلاعات مشخص باشد:
- قطر داخلی
- قطر خارجی
- طول کلی
- ضخامت دیواره در صورت اهمیت
- قطر و طول قسمت‌های پله‌ای
- وجود شانه یا فلنج
- نوع رزوه در صورت وجود
- تلرانس قطر داخلی و خارجی
- جنس
- تعداد موردنیاز
- کاربرد قطعه
- نقشه یا مدل سه‌بعدی
در صورتی که اسلیو روی شفت نصب می‌شود، قطر دقیق شفت و نوع فیت موردنظر نیز اهمیت دارد.
فایل مناسب برای سفارش
برای ساخت اسلیو تراشکاری CNC می‌توانید یکی از فایل‌های زیر را ارسال کنید:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
در قطعات تراشکاری سه‌بعدی، فایل DXF به‌تنهایی معمولاً اطلاعات کافی برای تعیین تمام ابعاد محوری را ندارد؛ بنابراین فایل سه‌بعدی یا نقشه فنی کامل گزینه مناسب‌تری است.
عوامل مؤثر بر قیمت
قیمت ساخت اسلیو CNC به عوامل زیر بستگی دارد:
- جنس و ابعاد متریال اولیه
- قطر داخلی و خارجی
- طول قطعه
- ضخامت دیواره
- تعداد پله و شانه
- نوع رزوه
- میزان دقت موردنیاز
- عملیات فرزکاری تکمیلی
- تعداد سفارش
- زمان ماشینکاری
برای اعلام قیمت دقیق، ارسال نقشه یا فایل سه‌بعدی پیشنهاد می‌شود.
مزایای ساخت سفارشی
- ساخت در ابعاد دقیق موردنیاز
- مناسب برای قطعات غیر استاندارد
- امکان تولید از روی نمونه
- امکان ساخت نمونه و تیراژ
- انتخاب متریال متناسب با کاربرد
- امکان تراش و فرز CNC
- مناسب برای قطعات یدکی ماشین‌آلات
اطلاعات لازم برای ثبت سفارش
برای استعلام قیمت، این اطلاعات را ارسال کنید:
جنس + قطر داخلی + قطر خارجی + طول + تلرانس + جزئیات پله/شانه/رزوه + تعداد + فایل یا نقشه
اگر قطعه نمونه دارید، می‌توانید نمونه را برای بررسی ابعاد و امکان ساخت ارائه کنید.
سوالات متداول
اسلیو فلزی چه کاربردی دارد؟
اسلیو می‌تواند برای پوشش و محافظت از شفت، ایجاد سطح واسط، اصلاح قطر، فاصله‌دهی یا اتصال بین قطعات مکانیکی استفاده شود.
تفاوت اسلیو و بوش چیست؟
بوش معمولاً با هدف هدایت محور، کنترل لقی یا ایجاد سطح تماس مناسب در حرکت طراحی می‌شود؛ اسلیو بیشتر نقش پوشش، محافظ، رابط یا قطعه استوانه‌ای واسط را دارد.
آیا اسلیو سفارشی تولید می‌شود؟
بله. اسلیو را می‌توان طبق نقشه، فایل سه‌بعدی، ابعاد یا نمونه قطعه تولید کرد.
اسلیو از چه جنسی ساخته می‌شود؟
بسته به کاربرد می‌توان از فولاد، استیل، آلومینیوم، برنج و سایر فلزات مناسب ماشینکاری استفاده کرد.
آیا اسلیو شانه‌دار و پله‌ای هم تولید می‌کنید؟
بله. شانه، پله، فلنج، رزوه و سایر جزئیات قابل ماشینکاری را می‌توان طبق نقشه روی قطعه ایجاد کرد.
برای سفارش اسلیو چه فایلی مناسب است؟
فایل STEP/STP، IGES/IGS یا نقشه PDF دارای ابعاد و تلرانس‌های دقیق مناسب هستند.
آیا اسلیو از روی نمونه ساخته می‌شود؟
بله، در صورت امکان اندازه‌گیری و بازسازی ابعاد، ساخت اسلیو از روی نمونه قابل بررسی است
