دریچه تهویه فلزی صنعتی قطعه‌ای ورقی برای ایجاد مسیر عبور هوا در محفظه‌ها، پوشش‌ها و تجهیزات صنعتی است. این محصول می‌تواند به شکل شیاردار، مشبک، پره‌دار یا دارای قاب نصب ساخته شود.ابعاد، الگوی بازشوها، ضخامت ورق، محل سوراخ‌های نصب و نوع پوشش سطحی بر اساس محل استفاده و نیاز پروژه قابل سفارش هستند
محصولات مرتبط
در بسیاری از ماشین‌آلات و محفظه‌های صنعتی، برای گردش هوا و کمک به دفع گرما به دریچه‌ای مناسب نیاز است. این دریچه ممکن است روی بدنه دستگاه، پوشش تجهیزات یا پنل جانبی نصب شود.
دریچه تهویه سفارشی می‌تواند یک صفحه فلزی دارای شیارهای برش‌خورده باشد یا با استفاده از پره‌های خم‌شده، قاب پیرامونی و قطعات جانبی ساخته شود.
در طراحی این قطعه، فقط ظاهر دریچه اهمیت ندارد؛ سطح باز عبور هوا، مقاومت مکانیکی، محل نصب و شرایط محیطی نیز باید در نظر گرفته شوند.
این محصول برای مشتریانی مناسب است که به دریچه‌ای با اندازه، فرم یا الگوی بازشوی خاص نیاز دارند و نمی‌توانند از مدل‌های آماده استفاده کنند.
کاربردهای دریچه تهویه فلزی
- تهویه محفظه ماشین‌آلات صنعتی
- گردش هوا در پوشش تجهیزات
- پنل‌های ورودی و خروجی هوا
- محفظه فن و تجهیزات خنک‌کننده
- تجهیزات صنعتی دارای گرمای تولیدی
- دستگاه‌های تولیدی و کارگاهی
- ماشین‌آلات سفارشی
- تجهیزات انتقال مواد
- پنل‌های تهویه روی بدنه دستگاه
- دریچه‌های هوای تجهیزات مکانیکی
- محفظه‌های صنعتی دارای تهویه غیرفشاری
- خطوط تولید و تجهیزات اتوماسیون
کاربرد این محصول به‌عنوان دریچه عبور هواست؛ طراحی آن به‌تنهایی تضمین‌کننده ظرفیت تهویه یا عملکرد خنک‌کاری دستگاه نیست.
انواع دریچه تهویه فلزی
۱. دریچه تهویه شیاردار
دارای شیارهای مستقیم یا کشیده برای عبور هوا. الگوی شیارها با توجه به ابعاد قطعه و سطح باز موردنیاز طراحی می‌شود.
۲. دریچه تهویه مشبک
دارای سوراخ‌های گرد، مستطیلی یا الگوهای سفارشی. مناسب پنل‌هایی که به سطح باز توزیع‌شده نیاز دارند.

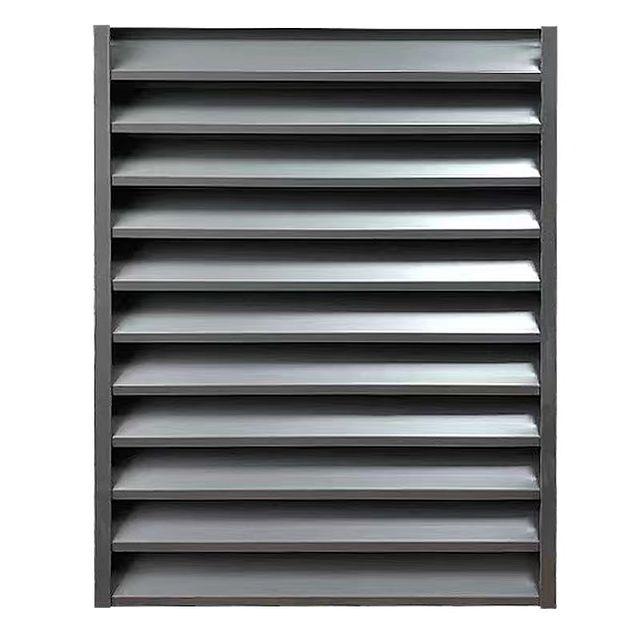

۳. دریچه پره‌دار یا لووردار
دارای پره‌های ثابت برای هدایت نسبی جریان هوا و ایجاد پوشش روی دهانه. ساخت این مدل ممکن است علاوه بر برش، به خم‌کاری یا مونتاژ پره‌ها نیاز داشته باشد.

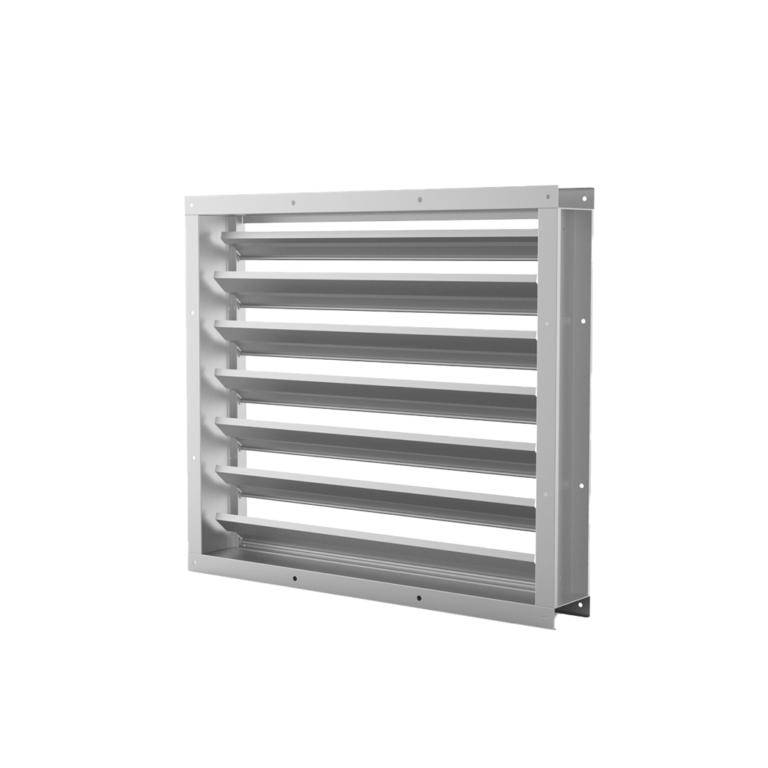

۴. پنل تهویه قاب‌دار
دریچه‌ای با قاب پیرامونی برای نصب روی بدنه دستگاه یا محفظه.
۵. دریچه تهویه سفارشی فن
پنل دارای بازشوی مناسب برای عبور هوا در مجاورت فن. اگر حفاظت از دسترسی به پره‌های متحرک نیز لازم باشد، طراحی حفاظ ایمنی باید جداگانه بررسی شود.
۶. دریچه تهویه استیل
مناسب محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد؛ گرید استیل باید متناسب با محیط انتخاب شود.
تفاوت دریچه تهویه با کاور و محافظ ماشین‌آلات
کاور فلزی ماشین‌آلات عمدتاً برای پوشاندن و محافظت از مجموعه‌ها به کار می‌رود؛ اما دریچه تهویه با هدف ایجاد مسیر عبور هوا طراحی می‌شود.
اگر محصول شامل یک پوشش کامل دستگاه با چند دریچه باشد، ممکن است صفحه «کاور و محافظ فلزی ماشین‌آلات صنعتی» مناسب‌تر باشد. این صفحه باید روی خود دریچه یا پنل تهویه قابل سفارش متمرکز بماند تا صفحات سایت محتوای تکراری نداشته باشند.
جنس و متریال
فولاد: برای بسیاری از پنل‌های صنعتی که استحکام و هزینه ساخت اهمیت دارد.
استیل: برای محیط‌های مرطوب یا شرایطی که مقاومت در برابر خوردگی مهم است.
آلومینیوم: برای برخی کاربردهای سبک، در صورت تناسب استحکام و شرایط محیطی.
انتخاب جنس و ضخامت به ابعاد دریچه، میزان بازشو، نحوه نصب و شرایط کاری بستگی دارد.
روش ساخت دریچه تهویه
برش لیزر فایبر
برای ایجاد شیارها، سوراخ‌ها، فرم محیطی و الگوهای مشبک می‌توان از لیزر فایبر استفاده کرد. این روش به‌ویژه برای طرح‌های سفارشی و پنل‌هایی با هندسه مشخص مناسب است.
خم‌کاری برک
در مدل‌های قاب‌دار یا دارای لبه، خم‌کاری برای ایجاد فرم نهایی و افزایش سختی هندسی ورق به کار می‌رود.
ساخت پره و مونتاژ
در دریچه‌های پره‌دار، ممکن است لازم باشد پره‌ها جداگانه تولید و سپس در قاب نصب شوند. روش مونتاژ به طراحی دریچه بستگی دارد.
جوشکاری
در صورت نیاز به اتصال قاب یا اجزای فلزی، امکان جوشکاری مناسب با جنس و ضخامت قطعات وجود دارد.
رنگ و پوشش
برای قطعات فولادی مناسب، می‌توان رنگ کوره‌ای الکترواستاتیک را در نظر گرفت. انتخاب پوشش باید با دما، رطوبت و شرایط محیطی هماهنگ باشد.
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع محصول | دریچه یا پنل تهویه فلزی |
| جنس | فولاد، استیل یا آلومینیوم مناسب پروژه |
| طول و عرض | سفارشی |
| ضخامت ورق | متناسب با طراحی |
| شکل بازشو | شیار، سوراخ گرد، مشبک یا سفارشی |
| نوع دریچه | تخت، قاب‌دار، پره‌دار یا سفارشی |
| جهت پره‌ها | مطابق طرح |
| قاب پیرامونی | قابل اجرا |
| سوراخ نصب | مطابق نقشه |
| خم‌کاری | قابل انجام |
| جوشکاری | در صورت نیاز |
| رنگ کوره‌ای | برای قطعات مناسب |
| ساخت طبق نقشه | دارد |
| ساخت طبق نمونه | قابل بررسی |
| تیراژ | نمونه تا تولید سری |
نکات مهم در طراحی
پیش از سفارش دریچه بهتر است این موارد مشخص شوند:
- ابعاد دهانه نصب
- جهت ورود و خروج هوا
- فضای پشت پنل
- سطح باز موردنیاز
- وجود فن یا فیلتر در پشت دریچه
- میزان استحکام موردنیاز
- نیاز به قاب یا پره
- شرایط محیطی و دمای کار
- نیاز به محافظت در برابر ورود ذرات
- نیاز به محدودکردن دسترسی به قطعات متحرک
اگر دریچه در مجاورت فن یا تسمه و پولی متحرک نصب می‌شود، باید الزامات حفاظت ایمنی نیز جداگانه بررسی شوند. دریچه معمولی الزاماً جایگزین حفاظ ایمنی استاندارد نیست.
اطلاعات لازم برای سفارش
برای برآورد قیمت و ساخت، ارسال موارد زیر مفید است:
- طول و عرض دریچه
- ضخامت ورق
- جنس موردنظر
- شکل و ابعاد شیارها یا سوراخ‌ها
- فاصله سوراخ‌های نصب
- نوع قاب یا پره
- محل نصب روی دستگاه
- شرایط محیطی
- رنگ یا پوشش موردنیاز
- تعداد قطعات
فایل مناسب برای سفارش
- DXF: برای الگوی دوبعدی برش لیزر
- DWG: برای نقشه دوبعدی
- STEP / STP: برای مدل سه‌بعدی و دریچه‌های قاب‌دار
- PDF: برای نقشه اندازه‌گذاری‌شده
- عکس محل نصب یا نمونه فیزیکی
در مدل‌های پره‌دار یا خم‌کاری‌شده، نقشه باید فرم نهایی، محل خم و ابعاد قاب را نیز مشخص کند.
عوامل مؤثر بر قیمت
- جنس و ضخامت ورق
- ابعاد کلی دریچه
- تعداد و شکل بازشوها
- پیچیدگی الگوی لیزر
- نیاز به قاب و خم‌کاری
- تعداد و روش نصب پره‌ها
- میزان جوشکاری و مونتاژ
- نوع پرداخت و پوشش
- تعداد سفارش
- نیاز به طراحی یا اصلاح نقشه
قیمت نهایی پس از بررسی ابعاد، نقشه و روش ساخت قابل اعلام است.
مزایای ساخت سفارشی
- امکان تولید در ابعاد غیرمتعارف
- طراحی الگوی بازشو مطابق نیاز پروژه
- قابلیت ساخت مدل‌های تخت و قاب‌دار
- امکان استفاده از فولاد و استیل
- برش شیارها و سوراخ‌ها با لیزر
- امکان خم‌کاری لبه‌ها
- قابلیت ساخت نمونه و تولید سری
- امکان هماهنگی با بدنه و محل نصب دستگاه
مراحل سفارش
- دریافت نقشه، ابعاد یا نمونه
- بررسی محل نصب و کاربرد دریچه
- تعیین جنس و ضخامت
- انتخاب الگوی بازشو
- بررسی نیاز به قاب یا پره
- طراحی یا اصلاح نقشه
- برش لیزر
- خم‌کاری و مونتاژ در صورت نیاز
- جوشکاری در مدل‌های چندتکه
- پلیسه‌گیری و پرداخت
- رنگ یا پوشش در صورت سفارش
- کنترل ابعاد و تحویل
سوالات متداول
دریچه تهویه فلزی صنعتی چه کاربردی دارد؟
برای ایجاد مسیر عبور هوا در بدنه ماشین‌آلات، محفظه تجهیزات و پنل‌های صنعتی استفاده می‌شود.
آیا دریچه تهویه با لیزر ساخته می‌شود؟
بله. در مدل‌های ورقی می‌توان فرم محیطی و الگوی شیارها یا سوراخ‌ها را با لیزر فایبر برش داد.
آیا دریچه تهویه خم‌کاری‌شده قابل تولید است؟
بله. در صورت نیاز به قاب یا لبه، ورق پس از برش می‌تواند خم‌کاری شود.
آیا امکان ساخت دریچه استیل وجود دارد؟
بله. با توجه به محیط کاری و گرید موردنیاز، امکان ساخت دریچه از استیل وجود دارد.
آیا دریچه می‌تواند پره‌دار باشد؟
بله. امکان طراحی دریچه پره‌دار وجود دارد؛ روش تولید و مونتاژ به ابعاد و هندسه پره‌ها بستگی دارد.
آیا می‌توان الگوی شیارها را سفارشی کرد؟
بله. شکل، اندازه، فاصله و تعداد بازشوها را می‌توان طبق نقشه و نیاز پروژه طراحی کرد.
برای سفارش چه فایلی ارسال کنیم؟
DXF یا DWG برای برش دوبعدی مناسب است. برای مدل‌های قاب‌دار یا سه‌بعدی، STEP/STP و نقشه PDF نیز مفید هستند.
آیا دریچه تهویه جایگزین حفاظ فن است؟
خیر، نه لزوماً. اگر هدف جلوگیری از دسترسی به قطعات متحرک باشد، طراحی حفاظ باید متناسب با خطرات و الزامات ایمنی انجام شود.
