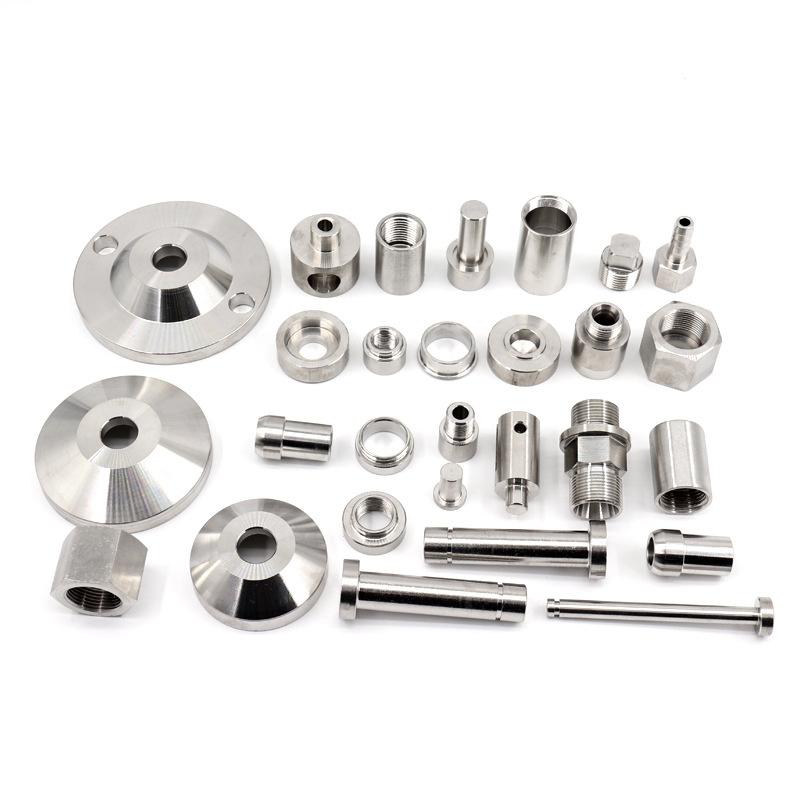

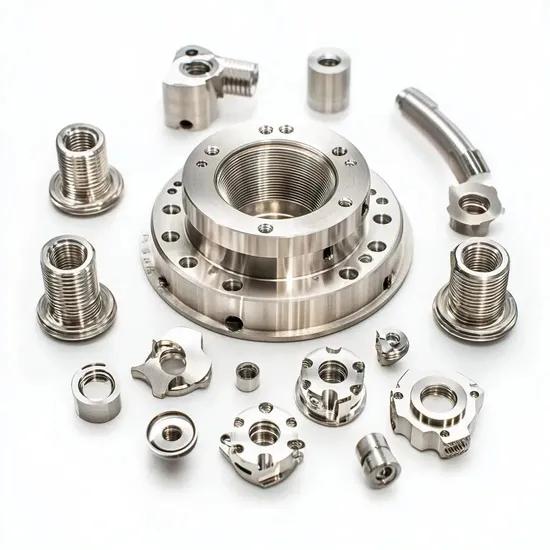

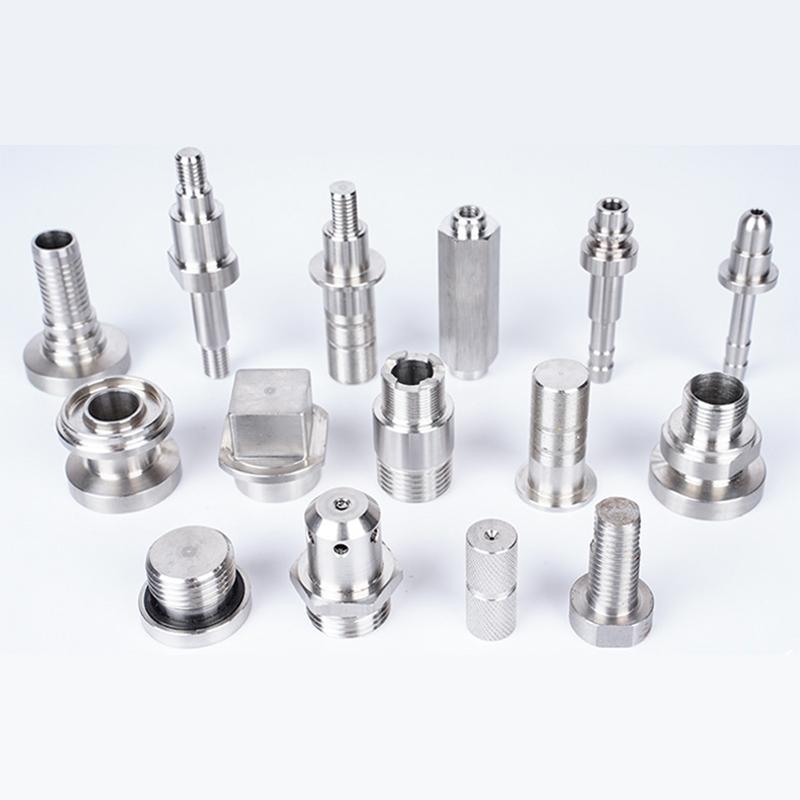

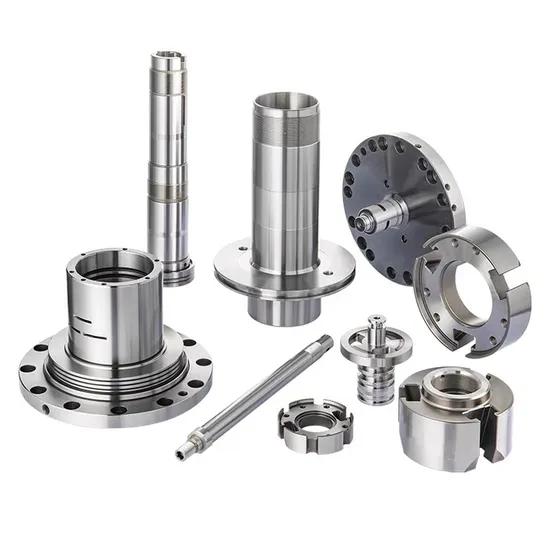

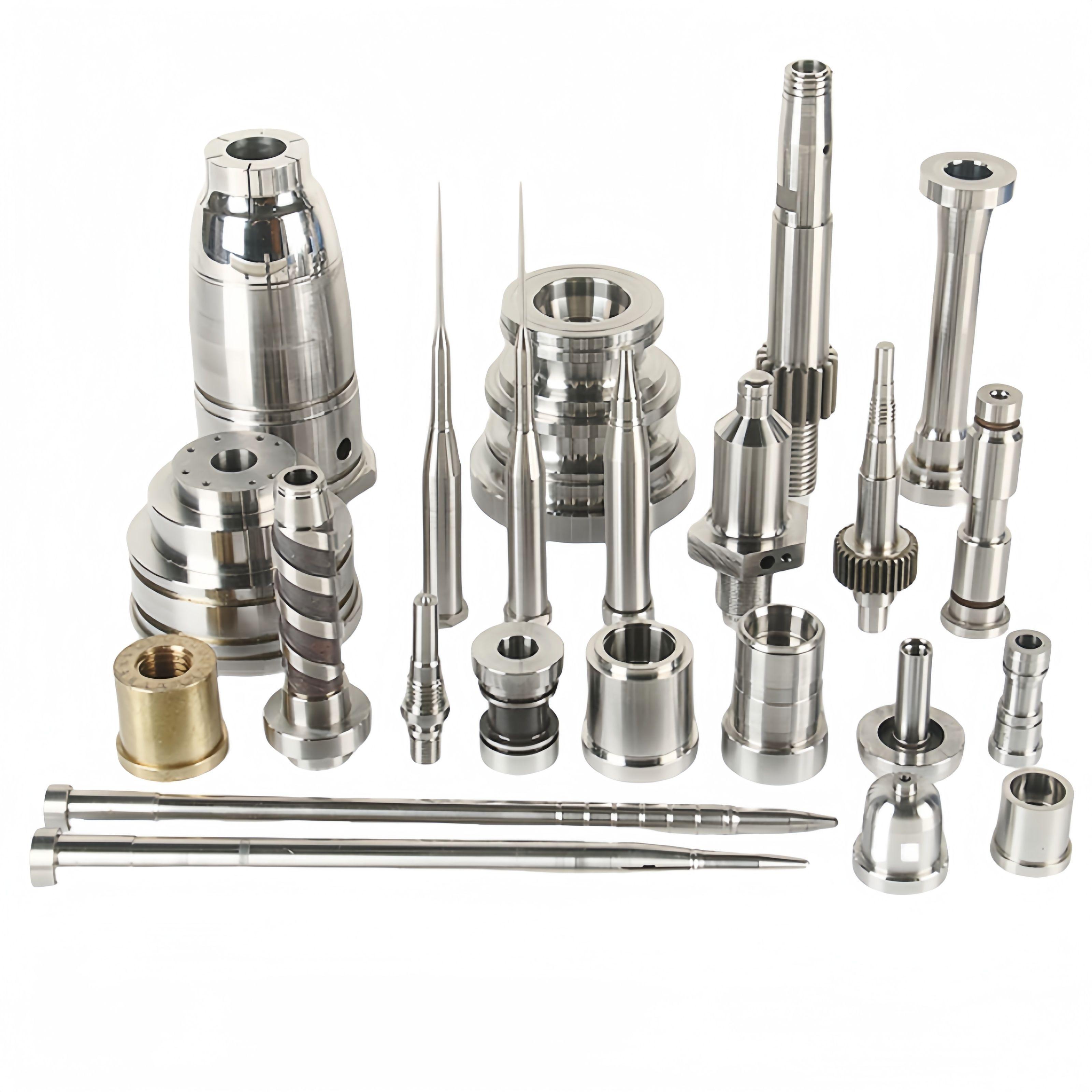

قطعات دقیق تراشکاری CNC برای پروژه‌هایی تولید می‌شوند که ابعاد، هم‌محوری، قطرها، طول‌ها و تلرانس‌های قطعه اهمیت بالایی دارند.این قطعات می‌توانند شامل شفت، محور، بوش، پین، رینگ، رابط، قطعات استوانه‌ای، پله‌ای، رزوه‌دار و سایر قطعات مکانیکی باشند و بر اساس نقشه یا نمونه تولید شوند
محصولات مرتبط
در بسیاری از ماشین‌آلات صنعتی، اختلاف بسیار کم در ابعاد یک قطعه می‌تواند باعث ایجاد لقی، گیرکردن، عدم هم‌محوری یا عملکرد نامناسب مجموعه شود.
در چنین شرایطی، ساخت قطعه صرفاً با رسیدن به شکل ظاهری کافی نیست و باید ابعاد و تلرانس‌های مشخص‌شده در نقشه نیز رعایت شوند.
تراش CNC امکان تولید قطعات فلزی با هندسه دقیق و تکرارپذیری مناسب را فراهم می‌کند. این روش برای تولید قطعاتی که دارای چند قطر، نشیمن، سوراخ، رزوه، شانه یا طول‌های مشخص هستند، کاربرد گسترده‌ای دارد.
چه قطعاتی را می‌توان با تراش دقیق CNC ساخت؟
بسته به هندسه قطعه، موارد زیر قابل تولید هستند:
- شفت دقیق
- محور دقیق
- شفت پله‌ای
- بوش دقیق
- بوش شانه‌دار
- پین دقیق
- پین موقعیت‌دهی
- رینگ دقیق
- رابط دقیق
- مغزی فلزی
- قطعات رزوه‌دار
- قطعات سوراخ‌دار
- قطعات استوانه‌ای
- قطعات پله‌ای
- قطعات مخروطی
- قطعات سفارشی ماشین‌آلات
دقت در ساخت قطعات CNC
در قطعات دقیق، مشخصات فنی هر بخش باید بر اساس نقشه بررسی شود.
موارد مهم می‌تواند شامل موارد زیر باشد:
- قطر خارجی
- قطر داخلی
- طول
- هم‌محوری
- پله‌ها
- شانه‌ها
- رزوه
- گام رزوه
- جای خار
- شیار
- پخ
- شعاع
- زبری سطح در صورت مشخص بودن
- تلرانس ابعادی
بنابراین عبارت «قطعه دقیق» باید با تلرانس و الزامات واقعی نقشه تعریف شود، نه صرفاً با یک عدد عمومی برای دقت ساخت.
ساخت قطعات دقیق طبق نقشه
یکی از روش‌های مناسب برای تولید قطعات دقیق، دریافت نقشه فنی کامل است.
در نقشه بهتر است موارد زیر مشخص باشند:
- ابعاد اصلی
- تلرانس‌ها
- نوع و جنس متریال
- مشخصات رزوه
- فیت‌های مورد نیاز
- زبری سطح در صورت اهمیت
- جزئیات شیار و پله
- محل سوراخ‌ها
- تعداد قطعات
در صورت وجود فایل سه‌بعدی، می‌توان آن را همراه با نقشه فنی برای بررسی هندسه قطعه ارسال کرد.
تراش CNC و عملیات تکمیلی
بخش اصلی قطعات محوری با تراش CNC انجام می‌شود.
عملیات قابل انجام شامل:
- تراش قطر خارجی
- تراش قطر داخلی
- سوراخ‌کاری
- بورینگ
- ایجاد پله
- ایجاد شانه
- رزوه‌کاری داخلی
- رزوه‌کاری خارجی
- شیارزنی
- پخ‌زنی
- ایجاد شعاع
- ایجاد نشیمن
اگر قطعه دارای ویژگی‌های غیرمحوری باشد، امکان استفاده از فرز CNC برای عملیات تکمیلی مانند جای خار، سطح تخت یا سوراخ جانبی وجود دارد.
جنس قطعات دقیق CNC
فولاد
برای بسیاری از قطعات مکانیکی و صنعتی که استحکام و دوام اهمیت دارد، فولاد گزینه مناسبی است.
استیل
برای قطعاتی که در محیط‌های مستعد خوردگی استفاده می‌شوند، می‌توان از استیل مناسب پروژه استفاده کرد.
آلومینیوم
برای قطعات سبک‌تر و برخی مجموعه‌های صنعتی، آلومینیوم قابل استفاده است.
برنج
در برخی قطعات دقیق و رابط‌های خاص، برنج نیز می‌تواند گزینه مناسبی باشد.
انتخاب جنس باید بر اساس عملکرد قطعه، بار، محیط کاری و مشخصات نقشه انجام شود.
کاربرد قطعات دقیق تراشکاری CNC
این قطعات می‌توانند در موارد مختلفی استفاده شوند:
- ماشین‌آلات صنعتی
- خطوط تولید
- تجهیزات مکانیکی
- دستگاه‌های سفارشی
- تجهیزات اتوماسیون
- فیکسچر و جیگ
- مجموعه‌های شفت و بوش
- پمپ‌ها
- گیربکس‌ها
- موتور و الکتروموتور
- مکانیزم‌های حرکتی
- قطعات یدکی ماشین‌آلات
- تجهیزات تولیدی
- مجموعه‌های انتقال حرکت
ساخت قطعات دقیق برای ماشین‌آلات
در ساخت یا تعمیر ماشین‌آلات، گاهی یک قطعه باید دقیقاً با قطعه دیگری درگیر شود.
برای مثال:
- شفت باید داخل بوش قرار گیرد.
- پین باید در سوراخ موقعیت‌دهی شود.
- رینگ باید روی یک نشیمن مشخص قرار بگیرد.
- رابط باید با دو قطعه متفاوت جفت شود.
- رزوه باید با قطعه مقابل بدون لقی نامناسب درگیر شود.
در چنین مواردی، مشخص کردن ابعاد، فیت و تلرانس واقعی مورد نیاز اهمیت بیشتری از صرفاً اعلام «دقت بالا» دارد.
ساخت نمونه و قطعات یدکی
در صورت موجود نبودن نقشه، امکان بررسی نمونه فیزیکی قطعه نیز وجود دارد.
این روش برای مواردی مانند:
- قطعات قدیمی
- قطعات شکسته
- قطعات وارداتی
- قطعات یدکی کمیاب
- قطعات ماشین‌آلات متوقف‌شده
می‌تواند کاربردی باشد.
پس از بررسی ابعاد و ساختار نمونه، امکان تهیه اطلاعات لازم برای تولید قطعه جدید بررسی می‌شود.
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع قطعه | شفت، بوش، پین، رینگ، رابط و قطعات سفارشی |
| جنس | فولاد، استیل، آلومینیوم، برنج و متریال مناسب |
| قطر خارجی | طبق نقشه |
| قطر داخلی | طبق نقشه |
| طول | سفارشی |
| تعداد قطرها | قابل سفارش |
| پله و شانه | قابل ساخت |
| رزوه داخلی | قابل ساخت |
| رزوه خارجی | قابل ساخت |
| شیار | قابل ساخت |
| جای خار | قابل انجام با فرز CNC |
| سوراخ جانبی | قابل انجام |
| مخروط | قابل ساخت |
| تلرانس | طبق نقشه |
| فیت | طبق مشخصات پروژه |
| پرداخت سطح | طبق نیاز |
| تعداد تولید | نمونه، محدود یا تیراژ |
فایل مناسب برای سفارش
برای ساخت قطعات دقیق تراشکاری CNC، فایل‌ها و مدارک زیر مناسب هستند:
- STEP / STP
- IGES / IGS
- فایل سه‌بعدی CAD
- نقشه PDF دارای اندازه‌گذاری
- نقشه فنی دوبعدی
- نمونه فیزیکی
برای قطعاتی که تلرانس و فیت اهمیت دارد، نقشه فنی دارای تلرانس در کنار فایل سه‌بعدی بهترین اطلاعات را برای بررسی ساخت فراهم می‌کند.
DXF به‌تنهایی برای بسیاری از قطعات سه‌بعدی تراشکاری اطلاعات کاملی ارائه نمی‌کند.
اطلاعات مورد نیاز برای سفارش
برای بررسی قیمت و امکان ساخت، بهتر است موارد زیر ارسال شود:
- نقشه یا فایل سه‌بعدی
- جنس موردنظر
- تعداد قطعات
- تلرانس‌های مهم
- فیت مورد نیاز
- مشخصات رزوه
- زبری سطح در صورت نیاز
- کاربرد قطعه
- نمونه فیزیکی در صورت نبود نقشه
اگر قطعه بخشی از یک مجموعه است، ارائه ابعاد یا مشخصات قطعه مقابل نیز می‌تواند به انتخاب صحیح تلرانس کمک کند.
عوامل مؤثر بر قیمت
قیمت قطعات دقیق CNC به عوامل مختلفی بستگی دارد:
- جنس و ابعاد متریال
- پیچیدگی هندسه
- تعداد قطرها
- میزان سوراخ‌کاری و بورینگ
- رزوه داخلی یا خارجی
- تعداد شیارها
- عملیات فرزکاری
- تلرانس‌های مورد نیاز
- تعداد قطعات
- زمان ماشین‌کاری
- نیاز به کنترل ابعادی بیشتر
قطعه‌ای با تلرانس‌های دقیق‌تر معمولاً به زمان، کنترل و فرآیند ماشین‌کاری بیشتری نیاز دارد.
مزایای ساخت قطعات دقیق CNC
- ساخت طبق نقشه
- امکان کنترل ابعاد
- مناسب قطعات جفت‌شونده
- مناسب قطعات یدکی
- مناسب ماشین‌آلات صنعتی
- امکان ساخت نمونه
- امکان تولید تعداد محدود یا تیراژ
- امکان استفاده از متریال مختلف
- امکان ترکیب تراش CNC و فرز CNC
- مناسب قطعات دارای قطر، شیار، رزوه و پله
مراحل سفارش
- ارسال نقشه، فایل سه‌بعدی یا نمونه
- بررسی هندسه و تلرانس‌ها
- تعیین جنس و تعداد
- بررسی عملیات تراش و فرز
- اعلام قیمت ساخت
- آماده‌سازی متریال
- تراشکاری CNC
- انجام عملیات تکمیلی در صورت نیاز
- کنترل ابعاد و مشخصات
- تحویل قطعات
سوالات متداول
قطعات دقیق تراشکاری CNC چه قطعاتی هستند؟
قطعاتی هستند که در آنها ابعاد، فیت، هم‌محوری یا سایر مشخصات هندسی باید مطابق تلرانس مشخص‌شده در نقشه تولید شوند.
آیا شفت و بوش دقیق هم ساخته می‌شوند؟
بله. شفت، بوش، پین، رینگ، رابط و بسیاری از قطعات محوری را می‌توان بر اساس نقشه تولید کرد.
آیا امکان ساخت قطعه دقیق طبق نمونه وجود دارد؟
در بسیاری از موارد بله. نمونه فیزیکی می‌تواند برای بررسی ابعاد و ساختار قطعه مورد استفاده قرار گیرد.
آیا قطعات دقیق استیل ساخته می‌شوند؟
بله. بسته به کاربرد می‌توان قطعات دقیق را از استیل مناسب پروژه تولید کرد.
برای قطعات دقیق چه فایلی ارسال کنیم؟
فایل STEP یا STP به همراه نقشه PDF دارای ابعاد و تلرانس‌ها گزینه مناسبی است.
آیا DXF برای ساخت قطعه دقیق CNC کافی است؟
معمولاً خیر. برای قطعات سه‌بعدی تراشکاری، فایل STEP/STP یا نقشه فنی کامل اطلاعات مناسب‌تری ارائه می‌کند.
آیا جای خار و سوراخ جانبی روی قطعه دقیق قابل ساخت است؟
بله. در صورت نیاز می‌توان پس از تراش، عملیات تکمیلی مانند جای خار، سطح تخت یا سوراخ جانبی را با فرز CNC انجام داد.
آیا قطعات دقیق برای تعمیر ماشین‌آلات هم ساخته می‌شوند؟
بله. ساخت قطعات یدکی و جایگزین برای ماشین‌آلات و تجهیزات صنعتی یکی از کاربردهای این خدمات است.
