قطعات مخروطی تراشکاری

در بسیاری از مجموعه‌های مکانیکی، سطح یک قطعه به‌جای اینکه کاملاً استوانه‌ای باشد، به شکل مخروطی یا دارای تِیپر (Taper) طراحی می‌شود.

در چنین قطعاتی قطر در طول مشخصی به‌صورت تدریجی تغییر می‌کند. مقدار این تغییر می‌تواند بر اساس زاویه مخروط، قطر بزرگ، قطر کوچک و طول قسمت مخروطی تعیین شود.

با استفاده از تراش CNC می‌توان قطعات مخروطی را مطابق نقشه، فایل سه‌بعدی یا نمونه موجود تولید کرد.

قطعه ممکن است کاملاً مخروطی باشد یا در کنار قسمت مخروطی دارای بخش‌های استوانه‌ای، پله، شانه، رزوه یا سوراخ داخلی نیز باشد.

تفاوت قطعات مخروطی با قطعات استوانه‌ای و پله‌ای

در قطعات استوانه‌ای، قطر در بخش موردنظر ثابت است.

در قطعات پله‌ای، قطر در چند نقطه تغییر می‌کند اما این تغییر معمولاً به‌صورت پله و شانه مشخص انجام می‌شود.

در قطعات مخروطی، قطر در یک طول مشخص به‌صورت تدریجی تغییر می‌کند و سطح مخروطی ایجاد می‌شود.

بنابراین اگر نقشه قطعه دارای یک سطح شیب‌دار با قطرهای متفاوت در ابتدا و انتهای آن باشد، معمولاً در گروه قطعات مخروطی تراشکاری قرار می‌گیرد.

کاربرد قطعات مخروطی تراشکاری CNC

قطعات مخروطی می‌توانند در بخش‌های مختلف ماشین‌آلات و تجهیزات مورد استفاده قرار بگیرند، از جمله:

• شفت‌های مخروطی
• محورهای مخروطی
• هاب‌های مخروطی
• رابط‌های مخروطی
• آداپتورهای فلزی
• نشیمن‌های مخروطی
• قطعات اتصال مکانیکی
• قطعات مربوط به کوپلینگ‌ها
• رولرها و غلتک‌های مخروطی
• قطعات ماشین‌آلات صنعتی
• تجهیزات خطوط تولید
• فیکسچر و جیگ
• قطعات تعمیراتی و یدکی
• قطعات مکانیکی سفارشی
• قطعات خاص تجهیزات صنعتی

انواع قطعات مخروطی قابل ساخت

بسته به نقشه و کاربرد، قطعه می‌تواند یکی از حالت‌های زیر را داشته باشد:

قطعه مخروطی ساده

قطعه‌ای با یک سطح مخروطی و بدون جزئیات پیچیده جانبی.

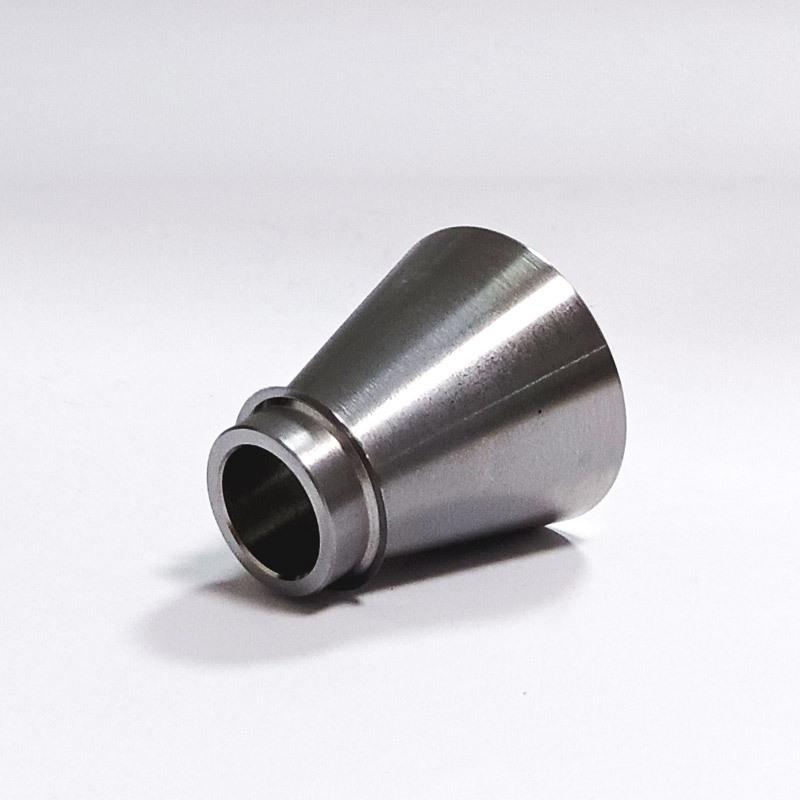

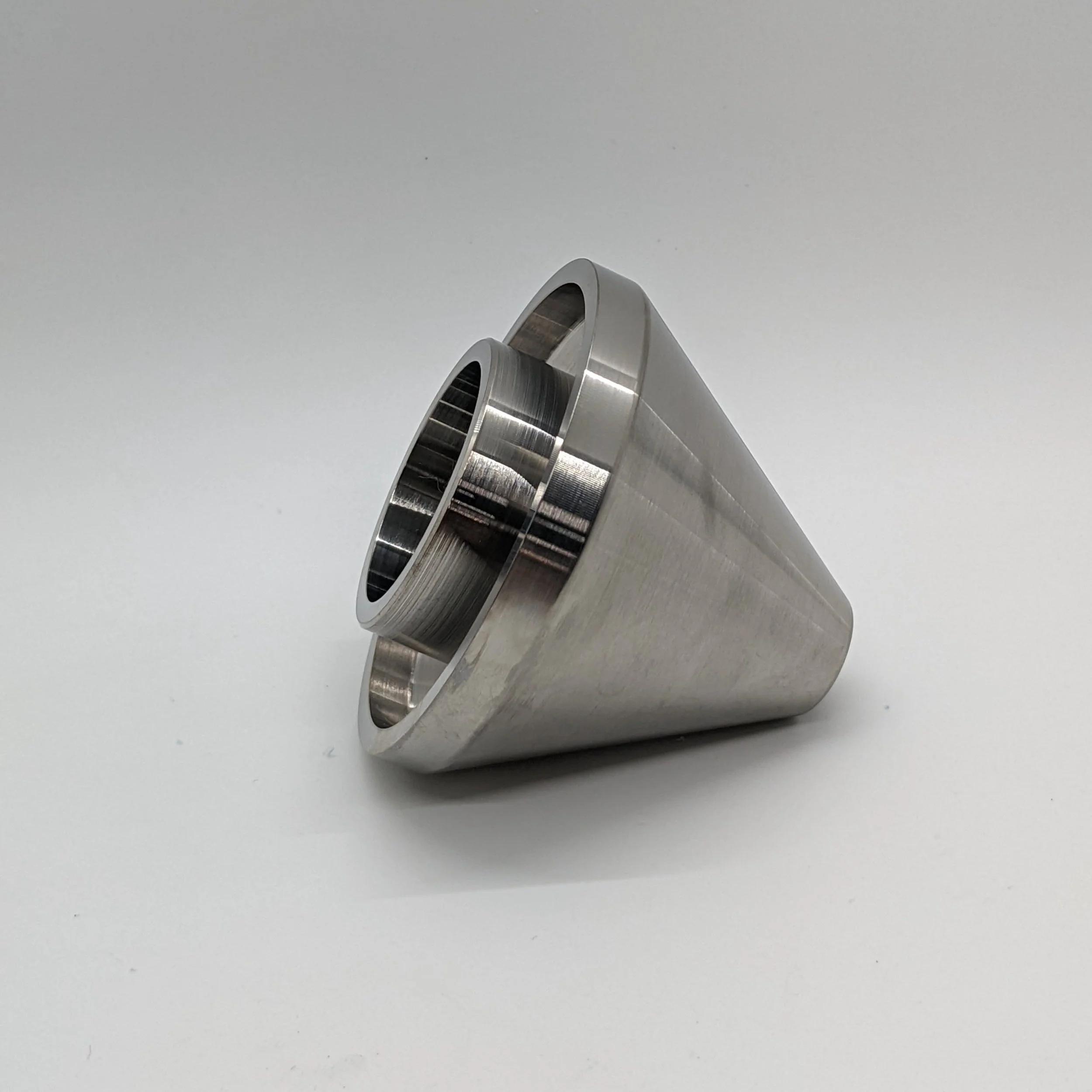

قطعه مخروطی ترکیبی

قطعه‌ای که در کنار بخش مخروطی دارای قسمت‌های استوانه‌ای یا پله‌ای نیز باشد.

شفت مخروطی

شفتی که بخشی از طول آن دارای قطر متغیر و سطح مخروطی است.

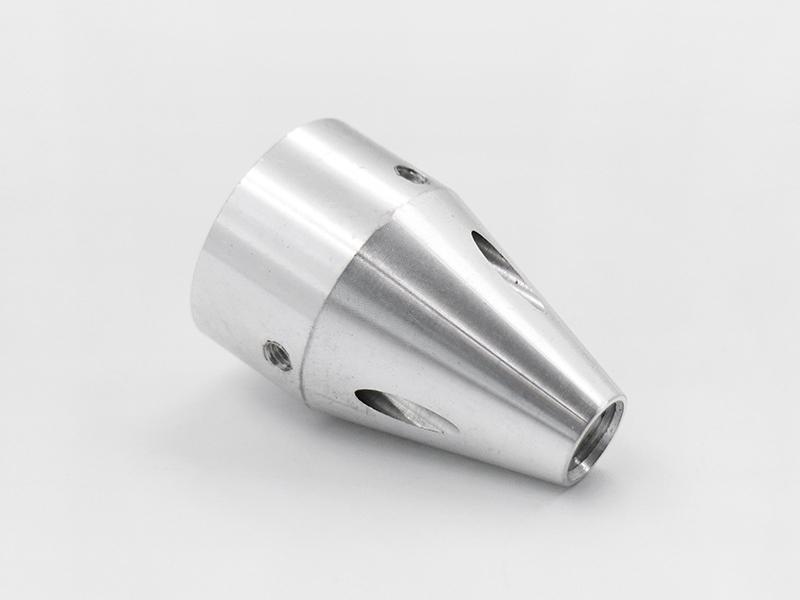

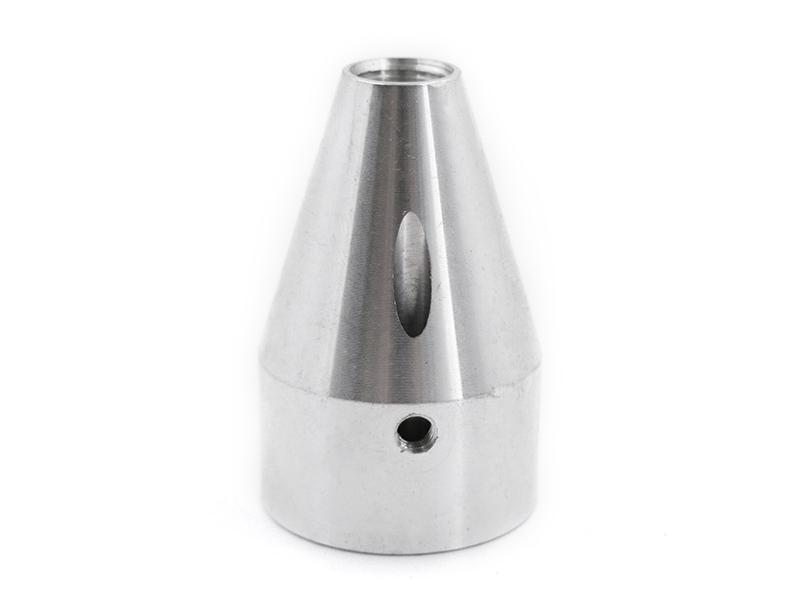

قطعه مخروطی توخالی

قطعه‌ای که علاوه بر سطح مخروطی خارجی، دارای سوراخ یا قطر داخلی مشخص باشد.

قطعه مخروطی رزوه‌دار

قطعه‌ای که یک یا چند قسمت آن دارای رزوه داخلی یا خارجی باشد.

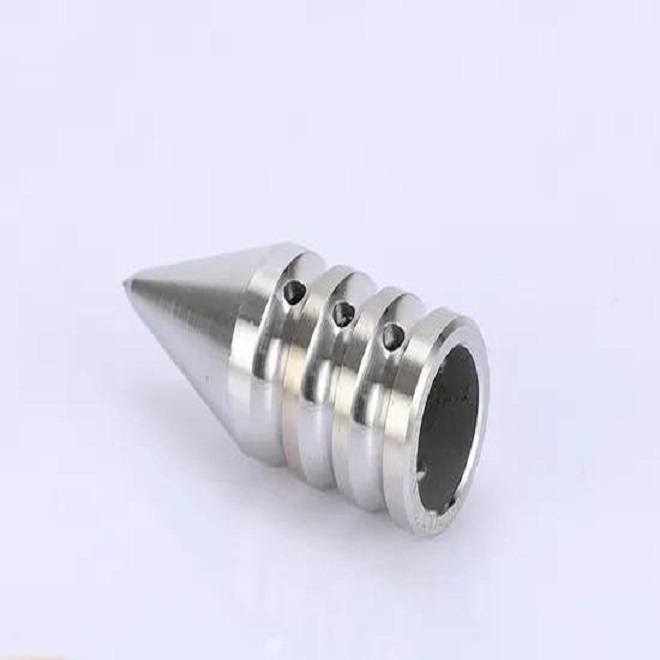

قطعه مخروطی شیار‌دار

قطعه‌ای که علاوه بر سطح مخروطی دارای شیار یا جزئیات مکانیکی دیگر باشد.

قطعه مخروطی سفارشی

قطعاتی که هندسه آنها مطابق نقشه یا نمونه مشتری طراحی و تولید می‌شود.

ساخت قطعات مخروطی با تراش CNC

فرآیند ساخت با توجه به هندسه قطعه انجام می‌شود.

در مرحله تراشکاری می‌توان موارد زیر را ایجاد کرد:

• قطر بزرگ
• قطر کوچک
• سطح مخروطی
• طول قسمت مخروطی
• سوراخ محوری
• بورینگ داخلی
• رزوه داخلی
• رزوه خارجی
• شیار
• پله
• شانه
• پخ
• شعاع لبه

در صورت وجود جزئیات جانبی که با تراش معمولی قابل ایجاد نباشند، امکان استفاده از فرز CNC نیز وجود دارد.

جنس قطعات مخروطی

با توجه به کاربرد قطعه می‌توان از متریال مناسب ماشین‌کاری استفاده کرد.

فولاد

برای بسیاری از قطعات مکانیکی و صنعتی گزینه متداولی است و می‌تواند برای ساخت شفت، محور، رابط و قطعات مختلف استفاده شود.

استیل

برای کاربردهایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، می‌توان از انواع مناسب استیل استفاده کرد.

آلومینیوم

برای قطعاتی که وزن پایین‌تر اهمیت دارد، آلومینیوم می‌تواند گزینه مناسبی باشد.

برنج

در بعضی قطعات خاص و اتصالات، بسته به نیاز پروژه امکان استفاده از برنج نیز وجود دارد.

انتخاب دقیق متریال بهتر است بر اساس نقشه، شرایط کاری و مشخصات فنی قطعه انجام شود.

مشخصات فنی قابل سفارش

مشخصه - قابلیت سفارش

اطلاعات لازم برای سفارش

برای ساخت قطعه مخروطی، مشخصات زیر اهمیت زیادی دارند:

• قطر بزرگ
• قطر کوچک
• طول قطعه
• طول قسمت مخروطی
• زاویه مخروط در صورت مشخص بودن
• قطر داخلی
• نوع و ابعاد رزوه
• محل شیارها
• محل پله‌ها و شانه‌ها
• تلرانس‌های ابعادی
• جنس قطعه
• تعداد موردنیاز

اگر قطعه قرار است داخل یا روی قطعه دیگری نصب شود، بهتر است ابعاد قطعه مقابل و نوع فیت موردنیاز نیز در نقشه مشخص شود.

فایل مناسب برای سفارش

برای قطعات مخروطی تراشکاری CNC، فایل‌های زیر مناسب‌تر هستند:

• STEP / STP
• IGES / IGS
• PDF نقشه فنی اندازه‌گذاری‌شده
• فایل سه‌بعدی CAD
• نمونه فیزیکی قطعه

فایل DXF به‌تنهایی معمولاً برای قطعات تراشکاری سه‌بعدی انتخاب مناسبی نیست، مگر اینکه نقشه دوبعدی موردنظر اطلاعات کافی برای ساخت را ارائه کند.

اگر قطعه دارای جزئیات دقیق، تلرانس یا رزوه است، ارسال نقشه PDF در کنار فایل سه‌بعدی می‌تواند ابهام‌های ساخت را کمتر کند.

ساخت قطعه مخروطی طبق نمونه

در صورت نداشتن فایل CAD، امکان بررسی ساخت بر اساس نمونه فیزیکی قطعه وجود دارد.

نمونه می‌تواند برای بررسی مواردی مانند:

• قطرها
• طول
• شکل کلی
• قسمت مخروطی
• پله‌ها
• شیارها
• سوراخ‌ها
• رزوه‌ها

مبنای اندازه‌برداری و تهیه اطلاعات ساخت قرار گیرد

فرزکاری تکمیلی قطعات مخروطی

برخی قطعات علاوه بر تراش مخروطی دارای ویژگی‌هایی روی سطح جانبی هستند.

برای مثال:

• سوراخ شعاعی
• سطح تخت
• جای خار
• شیار جانبی
• سوراخ رزوه‌دار

در این شرایط می‌توان پس از تراشکاری، عملیات تکمیلی موردنیاز را با فرز CNC انجام داد.

کنترل ابعادی

در قطعات مخروطی، فقط قطر ابتدا و انتها اهمیت ندارد؛ بلکه زاویه و شکل سطح مخروطی نیز باید با نقشه مطابقت داشته باشد.

به همین دلیل در قطعاتی که فیت یا موقعیت نصب اهمیت دارد، مشخص کردن تلرانس‌ها و ابعاد مرجع در نقشه اهمیت زیادی دارد.

عوامل مؤثر بر قیمت

قیمت ساخت قطعات مخروطی CNC به عوامل مختلفی بستگی دارد:

• جنس قطعه
• قطر و طول
• حجم متریال اولیه
• پیچیدگی هندسه
• طول بخش مخروطی
• تعداد قطرها
• وجود سوراخ داخلی
• رزوه
• شیار
• پله و شانه
• تلرانس موردنیاز
• عملیات فرزکاری تکمیلی
• تعداد قطعات
• زمان ماشین‌کاری

بنابراین برای قطعات سفارشی، قیمت نهایی پس از بررسی نقشه یا نمونه دقیق‌تر اعلام می‌شود.

مزایای ساخت قطعات مخروطی CNC

• امکان ساخت هندسه مخروطی سفارشی
• کنترل دقیق قطر بزرگ و کوچک
• امکان تعیین زاویه مخروط
• امکان ساخت قطعه طبق نقشه
• امکان تولید از نمونه موجود
• قابلیت ساخت از فولاد و استیل
• امکان استفاده از آلومینیوم و متریال مناسب پروژه
• امکان ایجاد سوراخ داخلی
• امکان اجرای رزوه و شیار
• امکان ترکیب قسمت مخروطی با پله و شانه
• امکان فرزکاری تکمیلی
• مناسب برای قطعات یدکی و ماشین‌آلات صنعتی

سوالات متداول

قطعات مخروطی تراشکاری CNC چیست؟

قطعاتی هستند که یک یا چند بخش از سطح آنها دارای تغییر تدریجی قطر بوده و شکل مخروطی ایجاد می‌کند.

آیا شفت مخروطی هم تولید می‌شود؟

بله. شفت‌هایی که بخشی از طول آنها دارای سطح مخروطی باشد، می‌توانند با تراش CNC تولید شوند.

آیا قطعه مخروطی توخالی قابل ساخت است؟

بله. در صورت وجود سوراخ یا قطر داخلی در نقشه، امکان ایجاد آن با عملیات سوراخ‌کاری و بورینگ وجود دارد.

آیا امکان ساخت قطعه مخروطی همراه با رزوه وجود دارد؟

بله. در صورت مشخص بودن نوع، قطر، گام و طول رزوه، می‌توان رزوه داخلی یا خارجی را در طراحی قطعه در نظر گرفت.

آیا قطعات مخروطی فقط از فولاد ساخته می‌شوند؟

خیر. بسته به کاربرد، امکان استفاده از استیل، آلومینیوم، برنج و سایر متریال‌های مناسب ماشین‌کاری وجود دارد.

برای سفارش قطعه مخروطی چه فایلی ارسال کنیم؟

فایل STEP یا STP و نقشه PDF اندازه‌گذاری‌شده گزینه‌های مناسبی هستند. نمونه فیزیکی نیز در صورت نبود فایل قابل بررسی است.

آیا قطعه مخروطی را می‌توان طبق نمونه ساخت؟

بله، در صورت امکان اندازه‌برداری از نمونه، ساخت قطعه مشابه قابل بررسی است.

آیا روی قطعه مخروطی عملیات فرزکاری هم انجام می‌شود؟

در صورت وجود ویژگی‌هایی مانند سوراخ جانبی، جای خار یا سطح تخت، می‌توان عملیات تکمیلی فرز CNC را نیز در نظر گرفت
