فیتینگ فلزی تراشکاری

فیتینگ در بسیاری از تجهیزات صنعتی به‌عنوان یک قطعه اتصال‌دهنده استفاده می‌شود. در پروژه‌هایی که فیتینگ استاندارد بازار با ابعاد یا نوع اتصال موردنظر مطابقت ندارد، می‌توان قطعه را به‌صورت سفارشی با تراش CNC تولید کرد.

بسته به کاربرد، فیتینگ می‌تواند برای اتصال دو بخش با قطر متفاوت، ایجاد رابط رزوه‌ای، اتصال یک قطعه مکانیکی به شیلنگ یا لوله، یا ایجاد یک اتصال اختصاصی در یک دستگاه استفاده شود.

در طراحی فیتینگ می‌توان مشخصاتی مانند قطر، طول، رزوه، گام رزوه، سوراخ داخلی، پله و فرم اتصال را مطابق نیاز پروژه تعیین کرد.

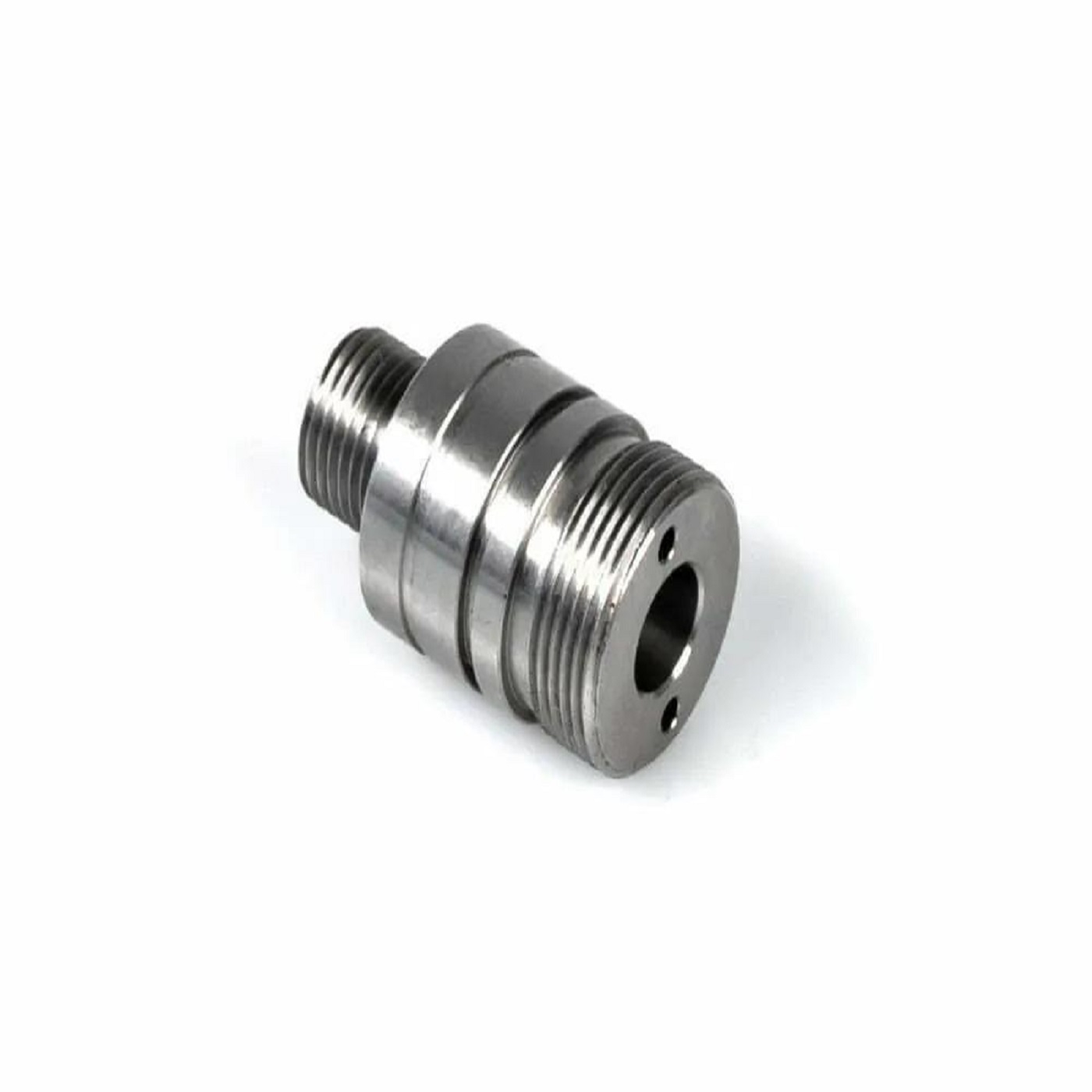

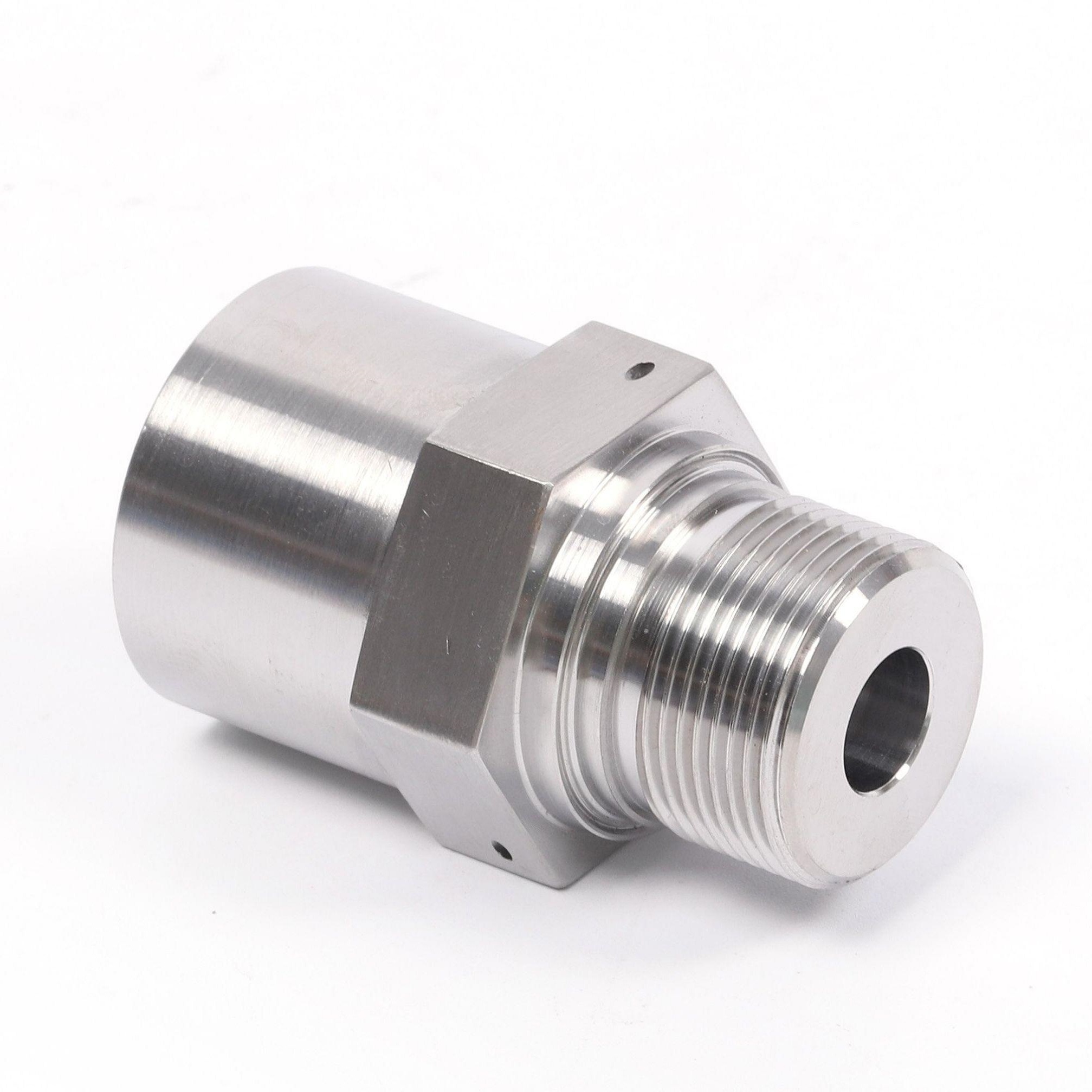

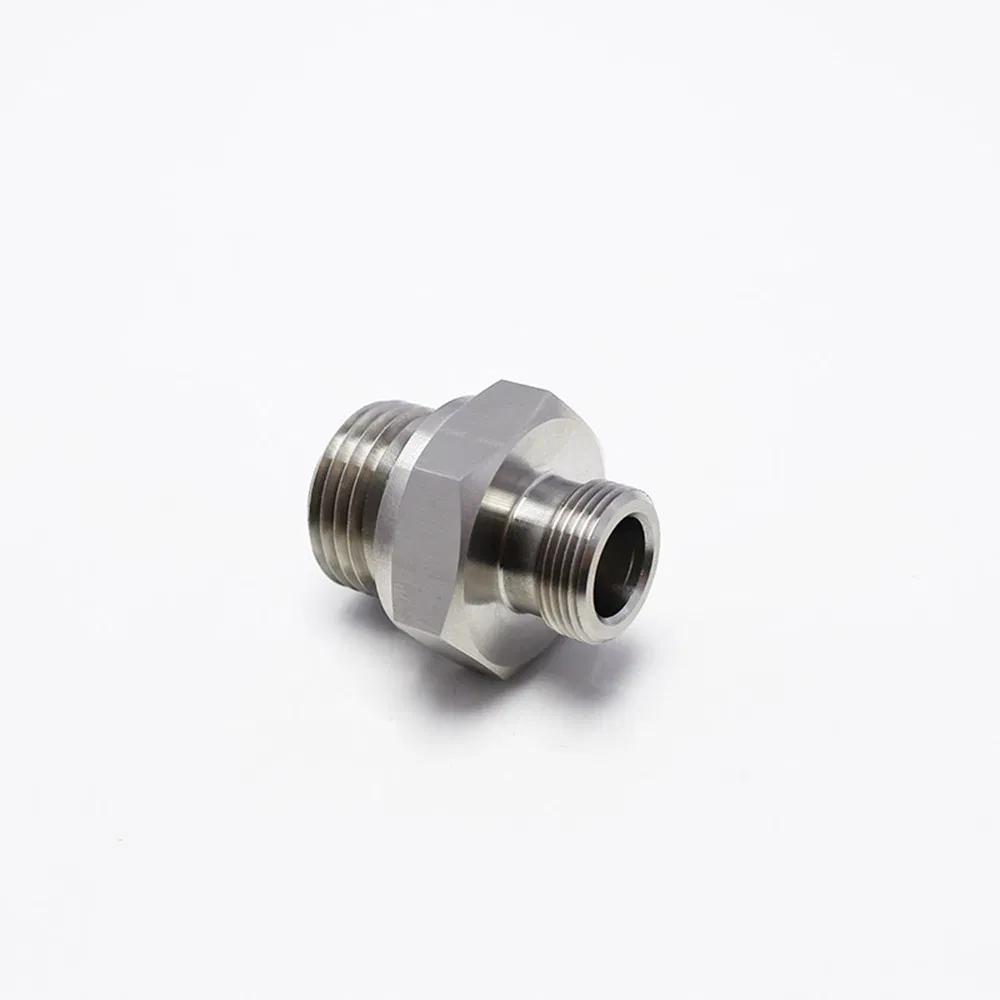

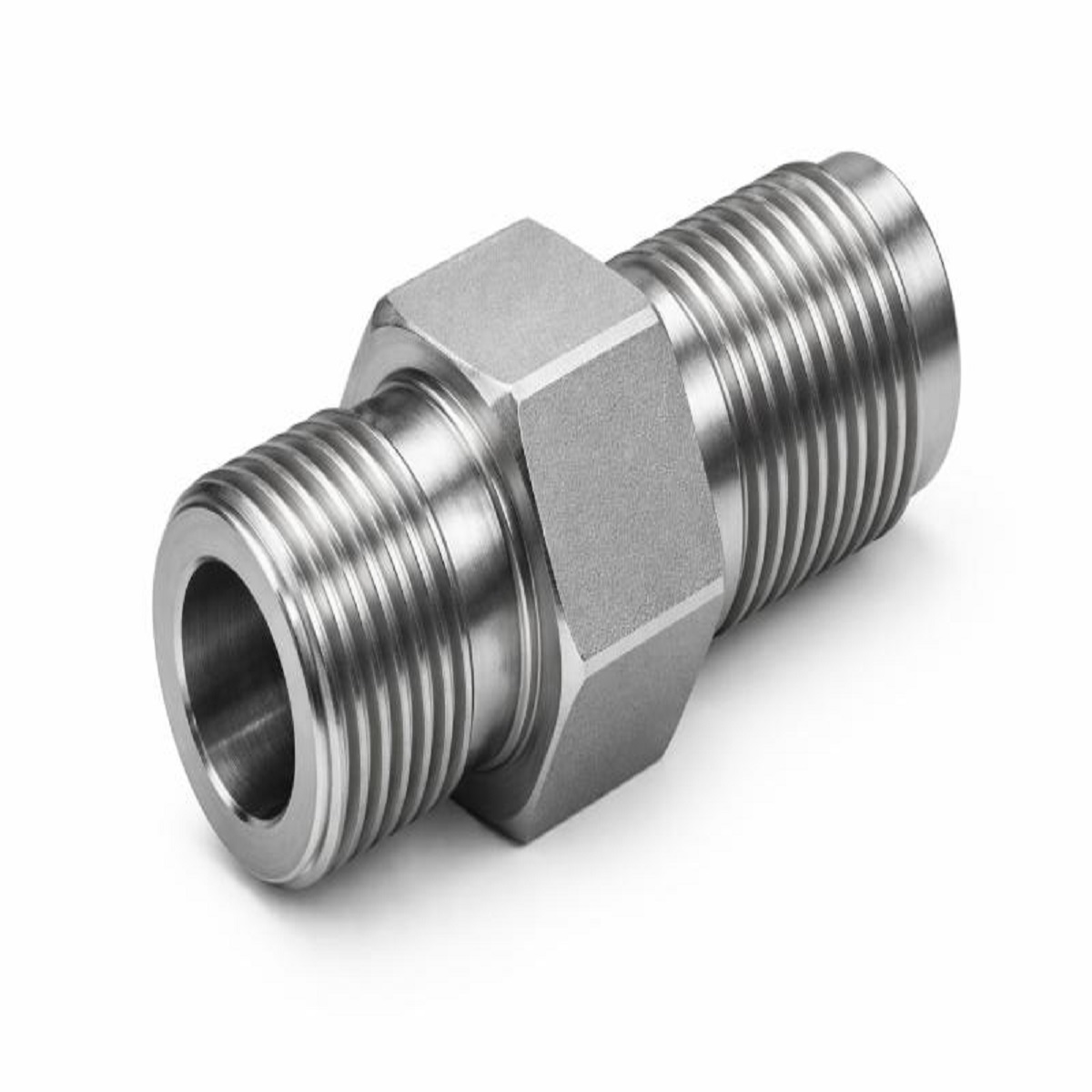

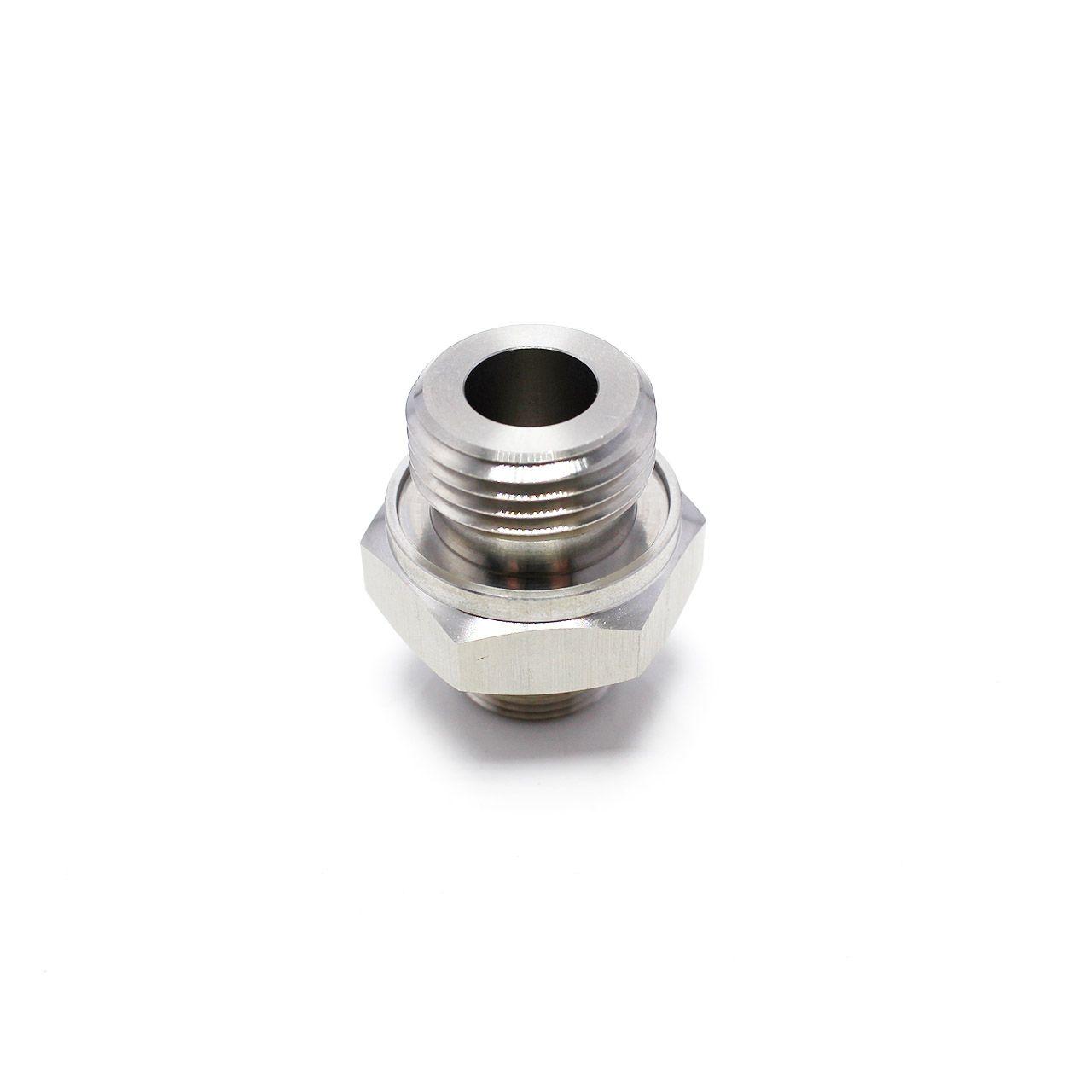

انواع فیتینگ فلزی قابل ساخت

با توجه به نوع کاربرد، می‌توان انواع مختلفی از فیتینگ‌ها را تولید کرد:

• فیتینگ مستقیم
• فیتینگ تبدیلی
• فیتینگ رزوه‌دار
• فیتینگ دو رزوه
• فیتینگ نری
• فیتینگ مادگی
• فیتینگ نری ـ مادگی
• فیتینگ کاهش‌دهنده قطر
• فیتینگ استوانه‌ای
• فیتینگ پله‌ای
• فیتینگ شانه‌دار
• فیتینگ سفارشی طبق نقشه

نوع فیتینگ و نحوه اتصال آن باید بر اساس قطعاتی که قرار است به یکدیگر متصل شوند تعیین شود.

فیتینگ رزوه‌دار CNC

رزوه یکی از رایج‌ترین روش‌های اتصال در فیتینگ‌های فلزی است.

در صورت نیاز می‌توان فیتینگ را با:

• رزوه داخلی
• رزوه خارجی
• رزوه داخلی و خارجی
• دو رزوه متفاوت در دو طرف
• رزوه راست‌گرد
• رزوه چپ‌گرد

ساخت.

مشخصات رزوه شامل قطر، گام، طول و استاندارد باید در نقشه یا اطلاعات سفارش مشخص شود.

فیتینگ تبدیلی

در برخی کاربردها، دو طرف اتصال دارای قطر یکسان نیستند.

در این حالت می‌توان فیتینگ را به‌صورت تبدیلی ساخت تا ارتباط بین دو قطر متفاوت برقرار شود.

این نوع فیتینگ می‌تواند برای اتصال تجهیزات، لوله‌ها، شیلنگ‌ها یا قطعات مکانیکی با ابعاد متفاوت مورد استفاده قرار گیرد.

فیتینگ برای تجهیزات صنعتی

فیتینگ‌های سفارشی می‌توانند در بخش‌های مختلف ماشین‌آلات و تجهیزات صنعتی استفاده شوند، از جمله:

• ماشین‌آلات صنعتی
• خطوط تولید
• تجهیزات مکانیکی
• تجهیزات پنوماتیک و مکانیکی
• مجموعه‌های لوله و شیلنگ
• پمپ‌ها
• گیربکس‌ها
• تجهیزات انتقال سیال
• تجهیزات اتوماسیون
• دستگاه‌های سفارشی
• قطعات یدکی
• تعمیر ماشین‌آلات

در مواردی که فیتینگ برای سیال تحت فشار یا کاربرد ایمنی استفاده می‌شود، مشخصات فشار کاری، جنس، آب‌بندی و استاندارد اتصال باید از قبل مشخص و بررسی شود.

ساخت فیتینگ با تراش CNC

هندسه اصلی بسیاری از فیتینگ‌های استوانه‌ای با تراش CNC قابل تولید است.

عملیات می‌تواند شامل موارد زیر باشد:

• تراش قطر خارجی
• سوراخ‌کاری
• بورینگ
• ایجاد رزوه داخلی
• ایجاد رزوه خارجی
• ایجاد پله
• ایجاد شانه
• ایجاد شیار
• ایجاد پخ
• ایجاد شعاع
• ایجاد نشیمن آب‌بندی

در صورت وجود جزئیات غیرمحوری مانند سوراخ جانبی یا سطح تخت، امکان انجام عملیات تکمیلی با فرز CNC نیز وجود دارد.

جنس فیتینگ

فولاد

برای بسیاری از کاربردهای مکانیکی و صنعتی، فولاد گزینه‌ای مناسب است.

استیل

برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد، می‌توان از استیل مناسب پروژه استفاده کرد.

آلومینیوم

برای قطعاتی که وزن کمتر اهمیت دارد، آلومینیوم قابل بررسی است.

برنج

برای برخی اتصالات و قطعات خاص، برنج نیز می‌تواند انتخاب مناسبی باشد.

انتخاب جنس باید با توجه به کاربرد، شرایط محیطی، نوع اتصال و الزامات پروژه انجام شود.

کاربردهای فیتینگ فلزی تراشکاری CNC

• اتصال لوله‌ها
• اتصال شیلنگ‌ها
• اتصال قطعات مکانیکی
• تبدیل قطر اتصال
• ایجاد رابط رزوه‌ای
• اتصال تجهیزات صنعتی
• تجهیزات پمپ
• ماشین‌آلات
• خطوط تولید
• تجهیزات انتقال سیال
• تجهیزات پنوماتیک
• فیکسچر و تجهیزات ساخت
• قطعات تعمیراتی
• ساخت قطعات یدکی
• دستگاه‌های سفارشی

مشخصات فنی قابل سفارش

مشخصه - قابلیت سفارش

اطلاعات مورد نیاز برای سفارش

برای ساخت فیتینگ سفارشی، بهتر است موارد زیر مشخص شود:

• نوع اتصال
• قطر طرف اول
• قطر طرف دوم
• قطر داخلی
• قطر خارجی
• نوع رزوه هر طرف
• قطر و گام رزوه
• طول قسمت‌های اتصال
• طول کلی
• نوع سیال در صورت کاربرد انتقال سیال
• فشار کاری در صورت مرتبط بودن با سیال
• نوع آب‌بندی
• جنس موردنظر
• تعداد قطعات

در فیتینگ‌هایی که قرار است در مدار سیال یا تجهیزات تحت فشار استفاده شوند، ارائه مشخصات واقعی کاربرد برای انتخاب صحیح متریال و هندسه قطعه اهمیت دارد.

فایل مناسب برای سفارش

برای ساخت فیتینگ تراشکاری CNC می‌توانید ارسال کنید:

• STEP / STP
• IGES / IGS
• فایل سه‌بعدی CAD
• نقشه PDF اندازه‌گذاری‌شده
• نقشه فنی دوبعدی
• نمونه فیزیکی

برای قطعاتی که دارای رزوه و هندسه سه‌بعدی هستند، فایل STEP یا STP همراه با نقشه دارای مشخصات رزوه گزینه مناسبی است.

فایل DXF به‌تنهایی معمولاً برای تعریف کامل یک فیتینگ سه‌بعدی کافی نیست.

کنترل ابعاد و اتصال

در فیتینگ‌های سفارشی، هماهنگی دقیق با قطعات مقابل اهمیت زیادی دارد.

مواردی مانند:

• قطر داخلی
• قطر خارجی
• نوع رزوه
• گام رزوه
• طول رزوه
• هم‌محوری
• طول کلی
• محل نشیمن
• تلرانس

باید بر اساس نقشه و کاربرد کنترل شوند.

اگر قطعه برای آب‌بندی استفاده می‌شود، ابعاد محل نشیمن و سطح تماس نیز اهمیت ویژه‌ای دارند.

عوامل مؤثر بر قیمت

قیمت ساخت فیتینگ به مشخصات قطعه بستگی دارد، از جمله:

• جنس متریال
• قطر و طول قطعه
• تعداد رزوه‌ها
• نوع رزوه
• میزان سوراخ‌کاری و بورینگ
• تعداد پله‌ها
• عملیات فرزکاری
• تلرانس موردنیاز
• تعداد قطعات
• زمان ماشین‌کاری

بنابراین قیمت نهایی پس از بررسی نقشه یا مشخصات فنی اعلام می‌شود.

مزایای ساخت فیتینگ سفارشی

• امکان ساخت طبق نقشه
• مناسب اتصال‌های خاص
• امکان تغییر قطر
• امکان ایجاد رزوه داخلی و خارجی
• امکان ساخت از فولاد و استیل
• مناسب تعمیر و ساخت قطعات یدکی
• امکان ساخت نمونه و تیراژ
• امکان ترکیب تراش و فرز CNC
• امکان ایجاد شیار و محل نشیمن
• مناسب ماشین‌آلات و تجهیزات صنعتی

مراحل سفارش

1. ارسال نقشه، فایل سه‌بعدی یا نمونه
2. بررسی نوع اتصال
3. مشخص کردن ابعاد و رزوه
4. تعیین جنس متریال
5. بررسی تلرانس و محل آب‌بندی
6. اعلام قیمت
7. تراشکاری CNC
8. انجام عملیات تکمیلی در صورت نیاز
9. کنترل ابعاد و اتصال
10. تحویل قطعه

سوالات متداول

فیتینگ فلزی تراشکاری CNC چیست؟

قطعه‌ای فلزی برای ایجاد اتصال بین دو یا چند بخش از یک مجموعه است که می‌تواند دارای رزوه، قطرهای متفاوت، سوراخ داخلی و سایر جزئیات سفارشی باشد.

آیا فیتینگ استیل ساخته می‌شود؟

بله. بر اساس کاربرد و شرایط محیطی، امکان ساخت فیتینگ از استیل مناسب وجود دارد.

آیا فیتینگ با رزوه داخلی و خارجی قابل ساخت است؟

بله. می‌توان یک فیتینگ را با رزوه داخلی، خارجی یا ترکیبی از هر دو طراحی و تولید کرد.

آیا فیتینگ تبدیلی با دو قطر متفاوت ساخته می‌شود؟

بله. در صورت مشخص بودن ابعاد دو طرف، می‌توان فیتینگ تبدیلی برای اتصال قطرهای متفاوت تولید کرد.

آیا فیتینگ طبق نمونه ساخته می‌شود؟

در بسیاری از موارد بله. نمونه فیزیکی می‌تواند برای بررسی ابعاد و نحوه اتصال مورد استفاده قرار گیرد.

برای سفارش فیتینگ چه فایلی ارسال کنیم؟

فایل STEP یا STP به همراه نقشه PDF دارای ابعاد و مشخصات رزوه گزینه مناسبی است. نقشه فنی یا نمونه قطعه نیز قابل بررسی است.

آیا فیتینگ برای سیستم‌های تحت فشار ساخته می‌شود؟

ساخت قطعه قابل بررسی است، اما برای کاربردهای تحت فشار باید فشار کاری، نوع سیال، جنس، استاندارد اتصال و الزامات ایمنی از ابتدا مشخص باشند.

آیا فیتینگ دارای سوراخ جانبی هم ساخته می‌شود؟

بله. در صورت نیاز، پس از تراشکاری می‌توان سوراخ‌های جانبی یا سایر جزئیات غیرمحوری را با فرز CNC ایجاد کرد.
