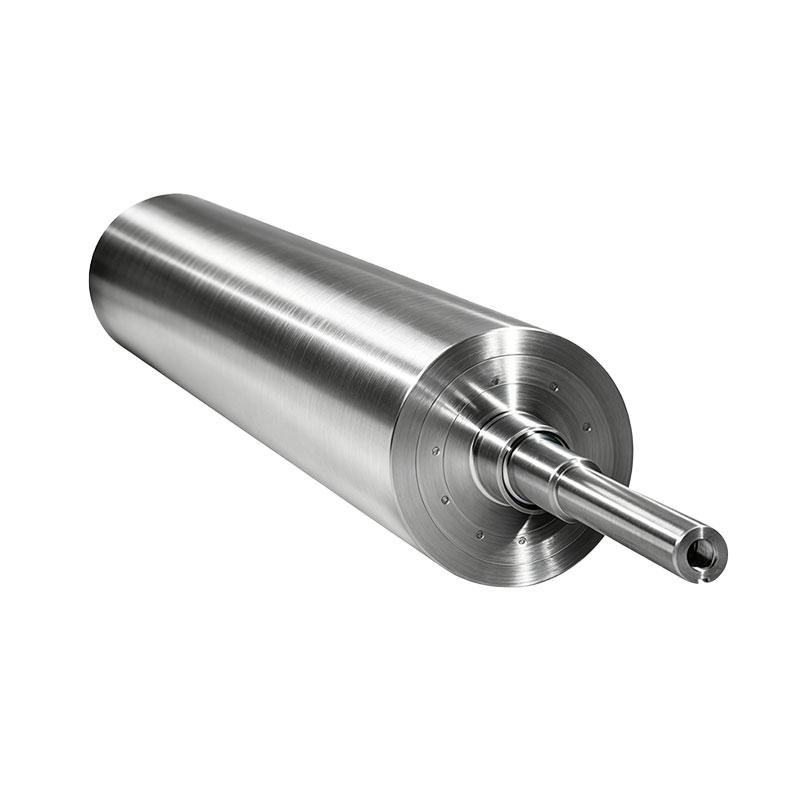

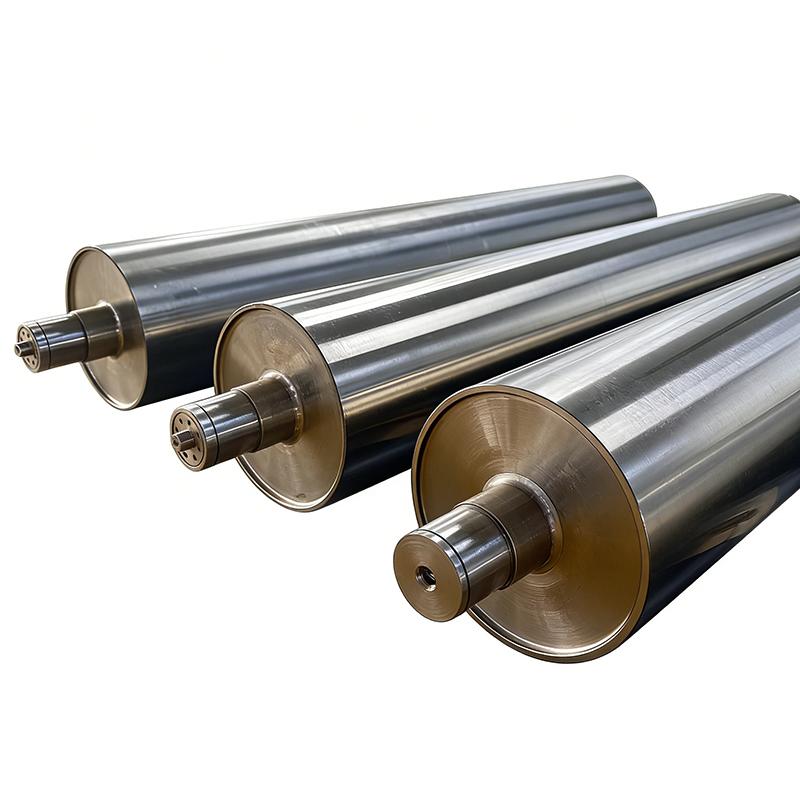

غلتک فلزی تراشکاری

غلتک یکی از قطعات پرکاربرد در ماشین‌آلاتی است که در آنها حرکت غلتشی یا تماس سطحی بین قطعات وجود دارد.

بسته به طراحی دستگاه، غلتک می‌تواند برای هدایت قطعه، انتقال حرکت، ایجاد سطح تماس، پشتیبانی از قطعات یا حرکت دادن مواد مورد استفاده قرار گیرد.

در غلتک‌های فلزی صنعتی، دقت قطر خارجی و هم‌محوری قسمت‌های مختلف می‌تواند اهمیت زیادی داشته باشد؛ به‌خصوص زمانی که غلتک روی محور، بلبرینگ یا مجموعه مکانیکی نصب می‌شود.

تراش CNC امکان ساخت غلتک با ابعاد و هندسه سفارشی را فراهم می‌کند.

تفاوت غلتک با رولر و شفت

اصطلاح رولر و غلتک در بازار تا حد زیادی به جای یکدیگر استفاده می‌شوند و در بسیاری از پروژه‌ها تفاوت کاربردی مشخصی ندارند.

با این حال، در این محصول تمرکز بیشتر روی غلتک‌های فلزی مورد استفاده در مکانیزم‌های غلتشی و صنعتی است.

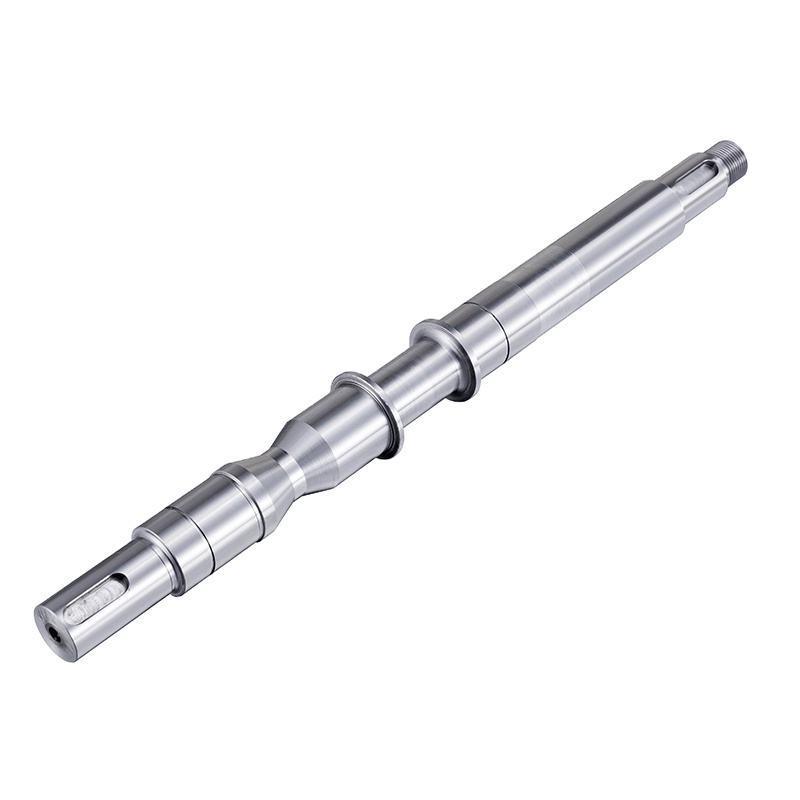

در مقابل، شفت معمولاً وظیفه انتقال گشتاور یا نگهداری اجزای چرخان را بر عهده دارد و ممکن است بدون سطح غلتشی مستقیم استفاده شود.

اگر قطعه موردنظر شما مشخصاً برای انتقال گشتاور طراحی شده باشد، صفحه «شفت تراشکاری CNC» می‌تواند گزینه تخصصی‌تری باشد.

کاربردهای غلتک فلزی

غلتک‌های فلزی می‌توانند در موارد زیر استفاده شوند:

• ماشین‌آلات صنعتی
• خطوط تولید
• تجهیزات انتقال مواد
• نوار نقاله
• دستگاه‌های بسته‌بندی
• تجهیزات جابه‌جایی
• ماشین‌آلات تولیدی
• مکانیزم‌های هدایت
• سیستم‌های غلتشی
• تجهیزات مونتاژ
• فیکسچرهای صنعتی
• دستگاه‌های سفارشی
• قطعات یدکی ماشین‌آلات
• خطوط انتقال و تولید

انواع غلتک فلزی قابل ساخت

غلتک ساده

غلتک استوانه‌ای با قطر و طول مشخص برای کاربردهای عمومی.

غلتک سوراخ‌دار

دارای سوراخ محوری برای نصب روی محور یا قرارگیری اجزای داخلی.

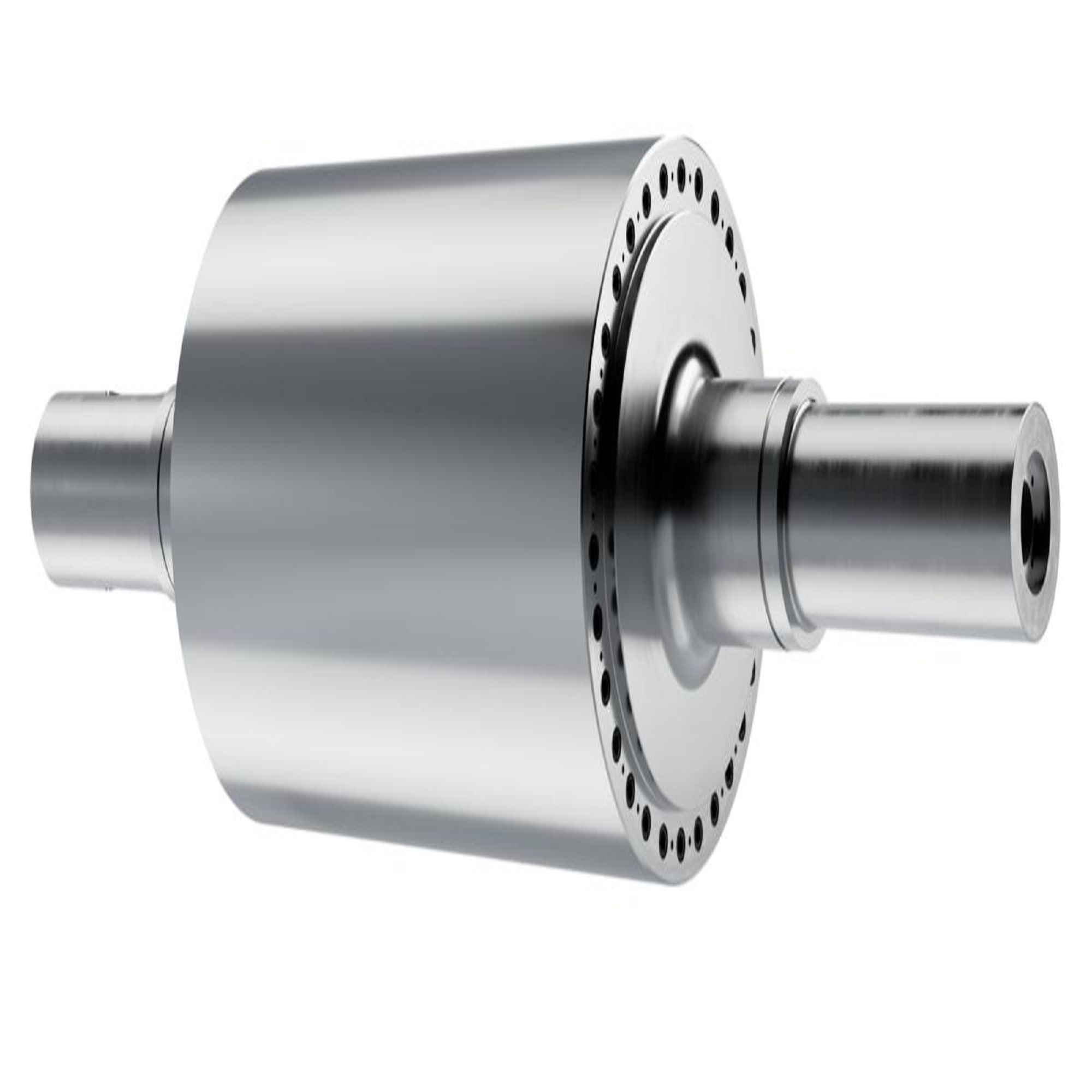

غلتک پله‌ای

دارای چند قطر مختلف برای ایجاد نشیمن یا محل توقف قطعات.

غلتک شانه‌دار

دارای شانه برای محدود کردن حرکت یا تعیین موقعیت قطعه.

غلتک شیار‌دار

دارای شیار روی سطح خارجی برای هدایت تسمه، کابل یا قطعات دیگر.

غلتک سفارشی

قطعه‌ای که تمام ابعاد و جزئیات آن بر اساس نقشه یا نمونه ساخته می‌شود.

ساخت غلتک با تراش CNC

بسته به هندسه قطعه، عملیات تراشکاری می‌تواند شامل موارد زیر باشد:

• تراش قطر خارجی
• سوراخ‌کاری محوری
• بورینگ
• ایجاد پله
• ایجاد شانه
• ایجاد شیار
• ایجاد پخ
• ایجاد شعاع
• رزوه‌کاری
• پرداخت سطح ماشین‌کاری‌شده

در صورت وجود ویژگی‌هایی مانند جای خار، سطح تخت یا سوراخ جانبی، امکان انجام عملیات تکمیلی با فرز CNC نیز وجود دارد.

جنس غلتک

فولاد

برای بسیاری از کاربردهای صنعتی و مکانیکی قابل استفاده است.

استیل

برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، می‌توان از گرید مناسب استیل استفاده کرد.

آلومینیوم

در کاربردهایی که کاهش وزن اهمیت دارد، امکان ساخت غلتک از آلومینیوم وجود دارد.

نوع دقیق متریال باید بر اساس بار، سرعت، شرایط محیطی و نحوه تماس غلتک با قطعات دیگر انتخاب شود.

مشخصات فنی قابل سفارش

مشخصه - قابلیت سفارش

اطلاعات لازم برای سفارش

برای ساخت غلتک بهتر است اطلاعات زیر مشخص باشد:

• قطر خارجی
• طول
• قطر داخلی
• قطر محور
• نوع اتصال به محور
• محل بلبرینگ
• تعداد و ابعاد شیارها
• ابعاد شانه‌ها
• پله‌ها
• رزوه
• جای خار
• تلرانس‌های مهم
• جنس
• تعداد قطعات

اگر غلتک در یک دستگاه موجود استفاده می‌شود، ارسال نقشه یا عکس مجموعه همراه با ابعاد قطعه مقابل می‌تواند به بررسی بهتر کمک کند.

فایل مناسب برای سفارش

برای ساخت غلتک تراشکاری CNC می‌توانید از فایل‌های زیر استفاده کنید:

• STEP / STP
• IGES / IGS
• PDF نقشه فنی اندازه‌گذاری‌شده
• فایل سه‌بعدی CAD
• نمونه فیزیکی

DXF به‌تنهایی معمولاً برای تعریف کامل هندسه سه‌بعدی غلتک مناسب نیست، مگر اینکه نقشه دوبعدی تمام اطلاعات لازم را داشته باشد.

ساخت غلتک طبق نمونه

در صورت نبود فایل یا نقشه، امکان بررسی نمونه فیزیکی وجود دارد.

با اندازه‌برداری از نمونه می‌توان ابعاد اصلی مانند قطر، طول، سوراخ، پله، شیار و سایر ویژگی‌های قابل اندازه‌گیری را مشخص کرد.

کنترل ابعادی

در غلتک‌هایی که روی محور یا بلبرینگ نصب می‌شوند، کنترل قطرها، هم‌محوری و تلرانس قسمت‌های اتصال اهمیت زیادی دارد.

همچنین در غلتک‌های مورد استفاده در تماس مستقیم با قطعات، کیفیت و یکنواختی سطح ماشین‌کاری‌شده می‌تواند در عملکرد مجموعه مؤثر باشد.

عوامل مؤثر بر قیمت

قیمت ساخت غلتک به عوامل مختلفی بستگی دارد:

• جنس متریال
• قطر و طول
• وزن متریال اولیه
• میزان تراشکاری
• قطر و عمق سوراخ
• بورینگ
• تعداد شیارها
• پله و شانه
• رزوه
• جای خار
• تلرانس موردنیاز
• فرزکاری تکمیلی
• تعداد قطعات
• زمان ماشین‌کاری

مزایای ساخت غلتک فلزی CNC

• ساخت در ابعاد سفارشی
• مناسب ماشین‌آلات صنعتی
• مناسب خطوط تولید
• امکان ساخت سوراخ محوری
• امکان ایجاد شیار
• امکان ایجاد پله و شانه
• امکان ایجاد نشیمن بلبرینگ
• ساخت طبق نقشه
• ساخت طبق نمونه
• قابلیت تولید از فولاد و استیل
• امکان استفاده از آلومینیوم
• امکان فرزکاری تکمیلی
• مناسب قطعات یدکی و تعمیراتی

سوالات متداول

غلتک فلزی تراشکاری CNC چه کاربردی دارد؟

برای هدایت، حرکت، انتقال یا پشتیبانی قطعات در ماشین‌آلات و مکانیزم‌های صنعتی استفاده می‌شود.

آیا غلتک صنعتی سفارشی ساخته می‌شود؟

بله. قطر، طول، سوراخ، شیار، پله و سایر جزئیات می‌توانند طبق نقشه یا نمونه تولید شوند.

آیا غلتک می‌تواند جای بلبرینگ داشته باشد؟

بله. در صورت مشخص بودن ابعاد و نوع بلبرینگ، می‌توان نشیمن مناسب را در طراحی قطعه در نظر گرفت.

آیا غلتک سوراخ‌دار تولید می‌شود؟

بله. سوراخ محوری، سوراخ پله‌ای و در صورت نیاز بورینگ داخلی قابل اجرا هستند.

آیا روی غلتک شیار ایجاد می‌شود؟

بله. شیارهای موردنیاز می‌توانند طبق نقشه و ابعاد مشخص روی سطح قطعه ایجاد شوند.

غلتک فلزی از چه موادی ساخته می‌شود؟

بسته به کاربرد، فولاد، استیل، آلومینیوم و سایر متریال‌های مناسب ماشین‌کاری قابل استفاده هستند.

آیا ساخت غلتک از روی نمونه امکان دارد؟

بله. نمونه فیزیکی می‌تواند برای اندازه‌برداری و بررسی ساخت استفاده شود.

برای سفارش غلتک چه فایلی مناسب است؟

STEP، STP، IGES، IGS و PDF نقشه فنی گزینه‌های مناسب هستند. نمونه فیزیکی نیز قابل بررسی است.
