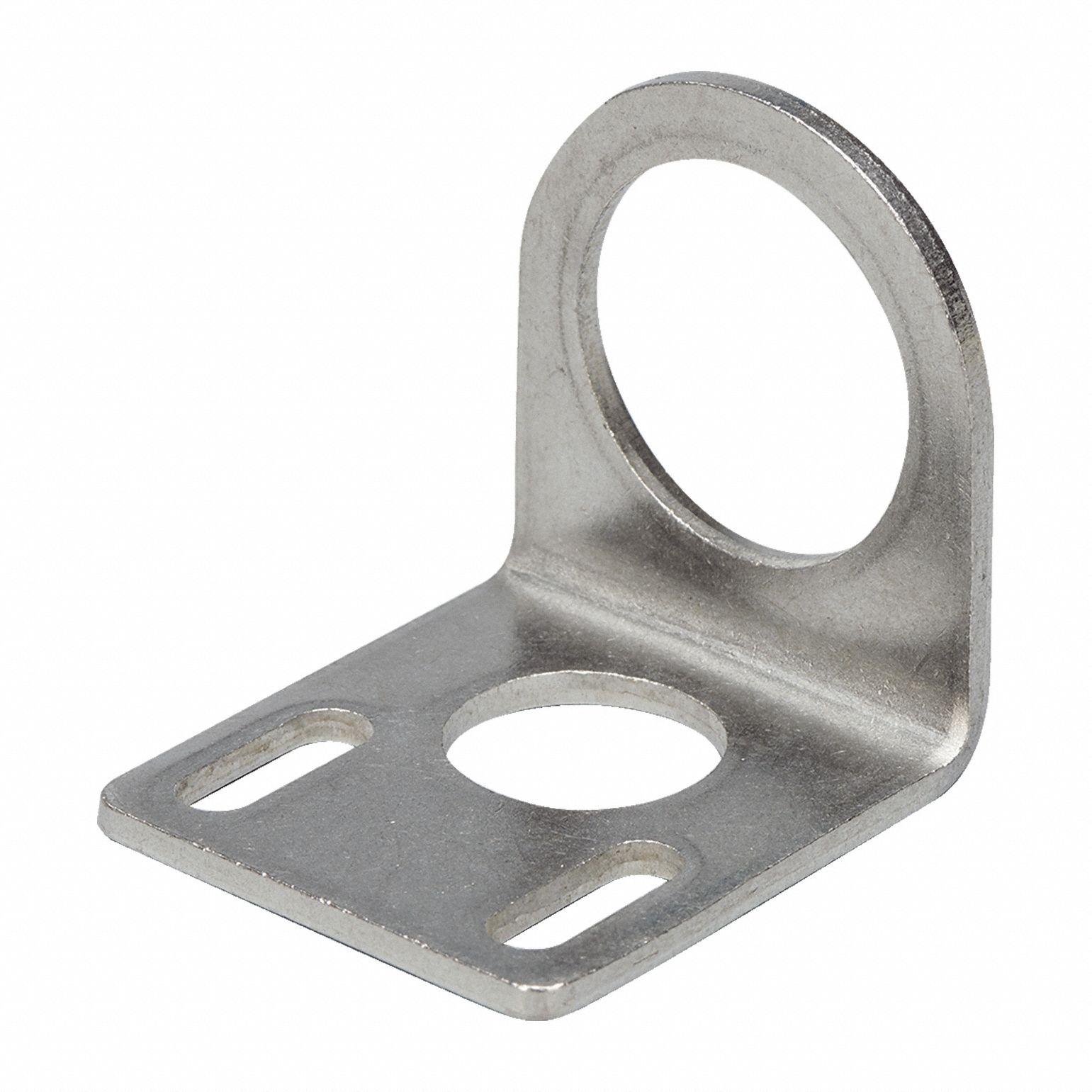

پایه سنسور و تجهیزات اتوماسیون صنعتی سفارشی برای نصب، تنظیم و ثابت‌کردن سنسورها و تجهیزات کنترلی روی ماشین‌آلات، خطوط تولید و سازه‌های صنعتی ساخته می‌شود. این پایه‌ها می‌توانند تخت، نبشی، L شکل، U شکل، دارای شیار تنظیم یا دارای سوراخ‌های دقیق باشند و بر اساس ابعاد تجهیز و محل نصب طراحی شوند.

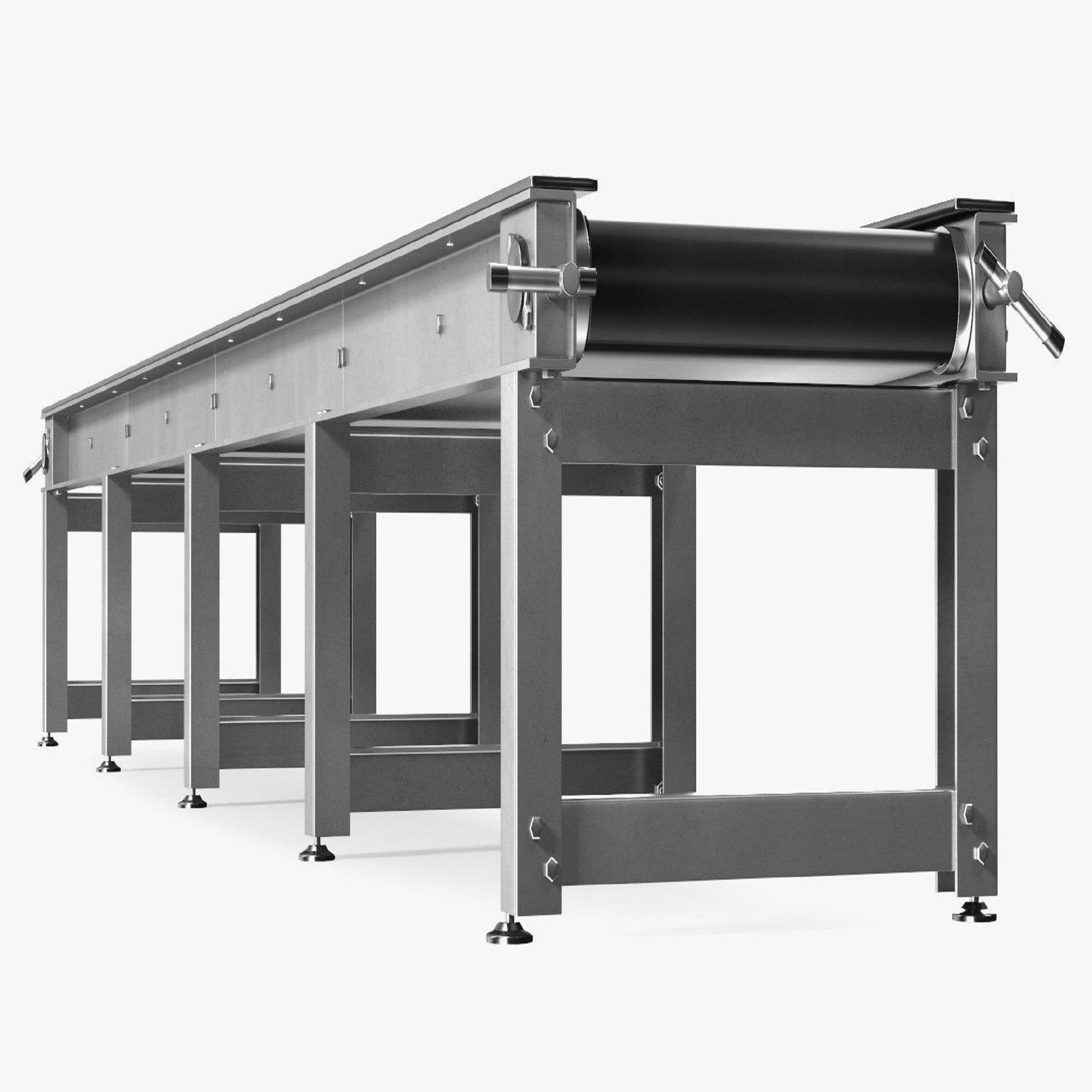

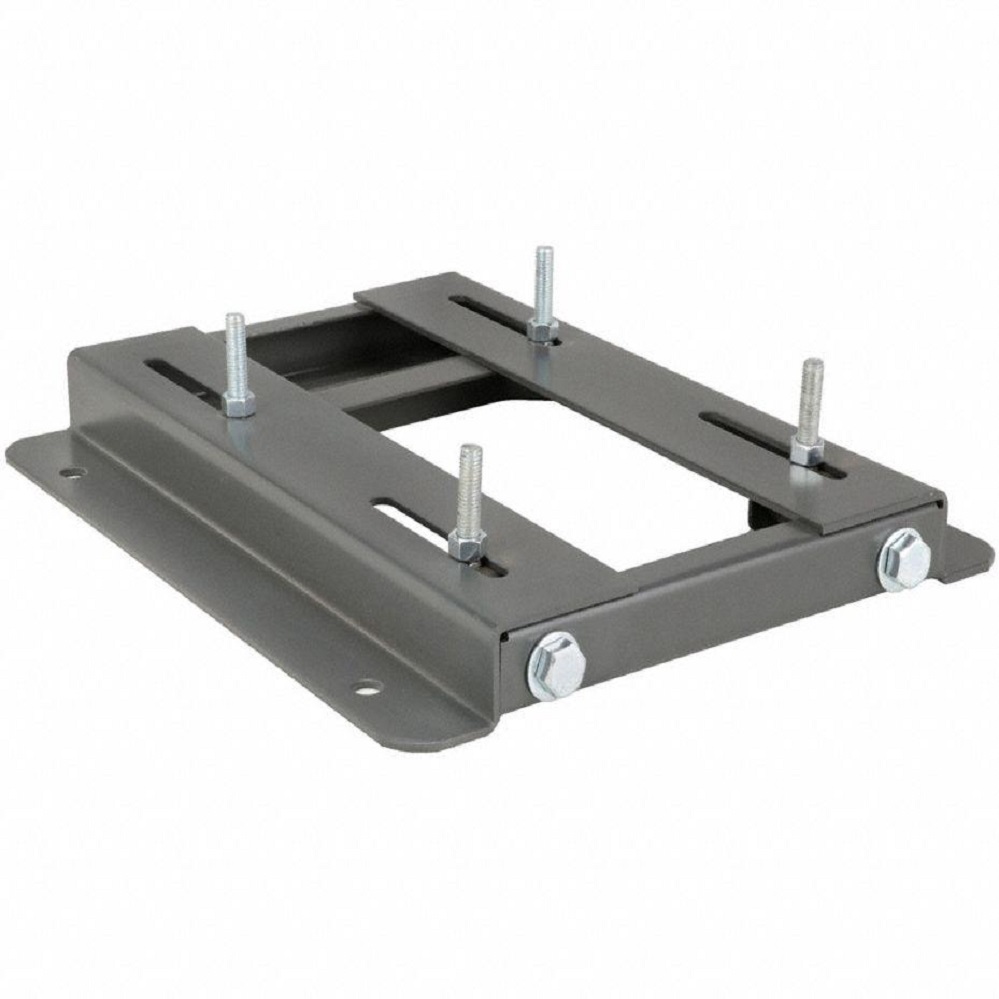

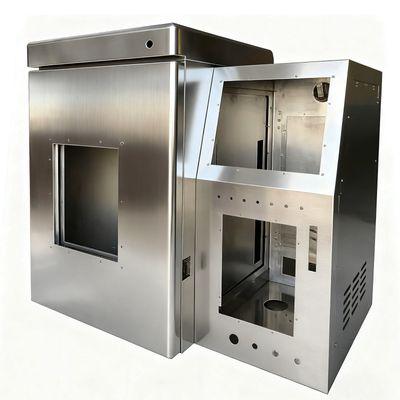

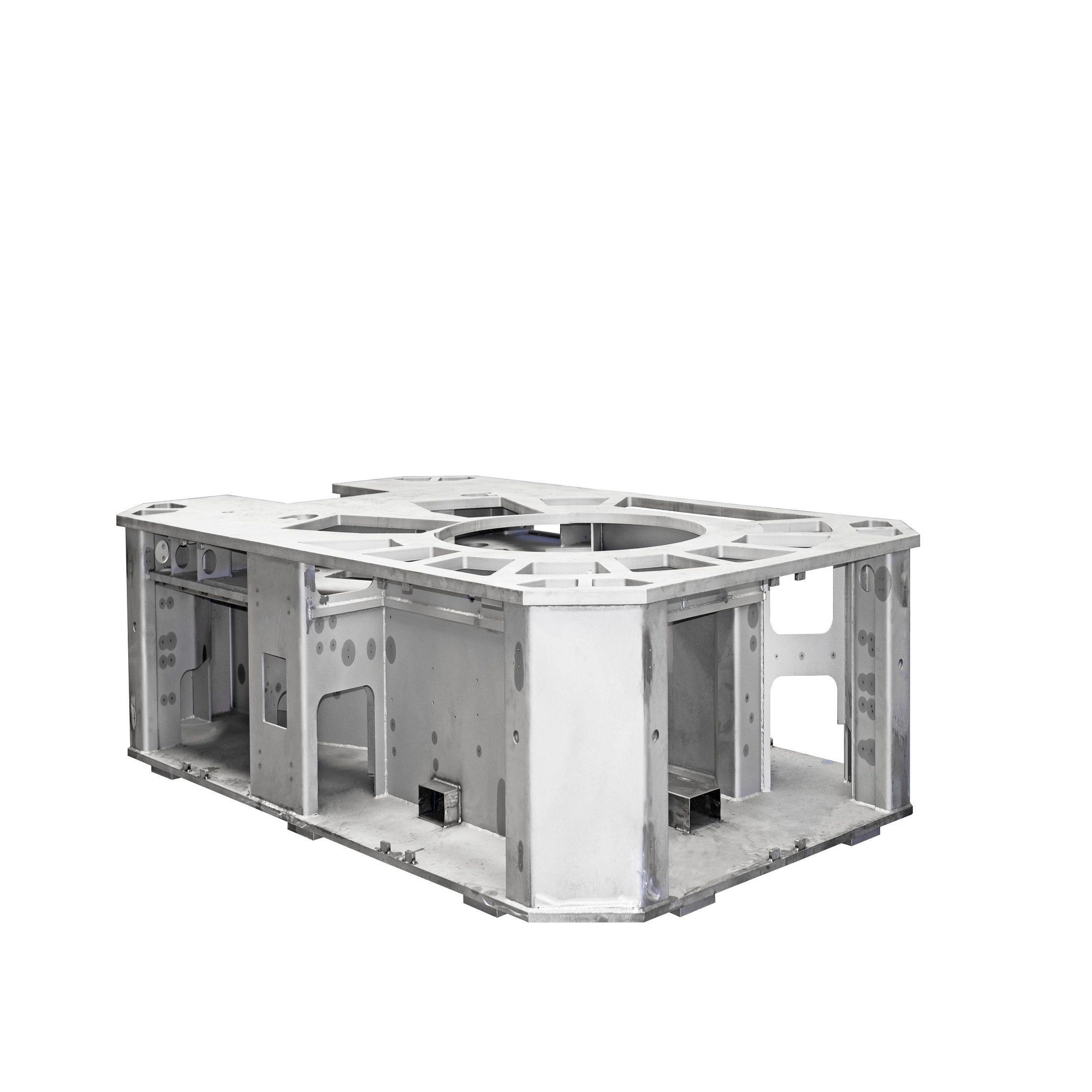

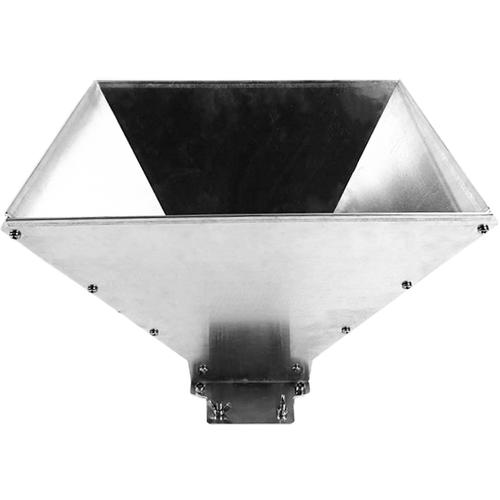

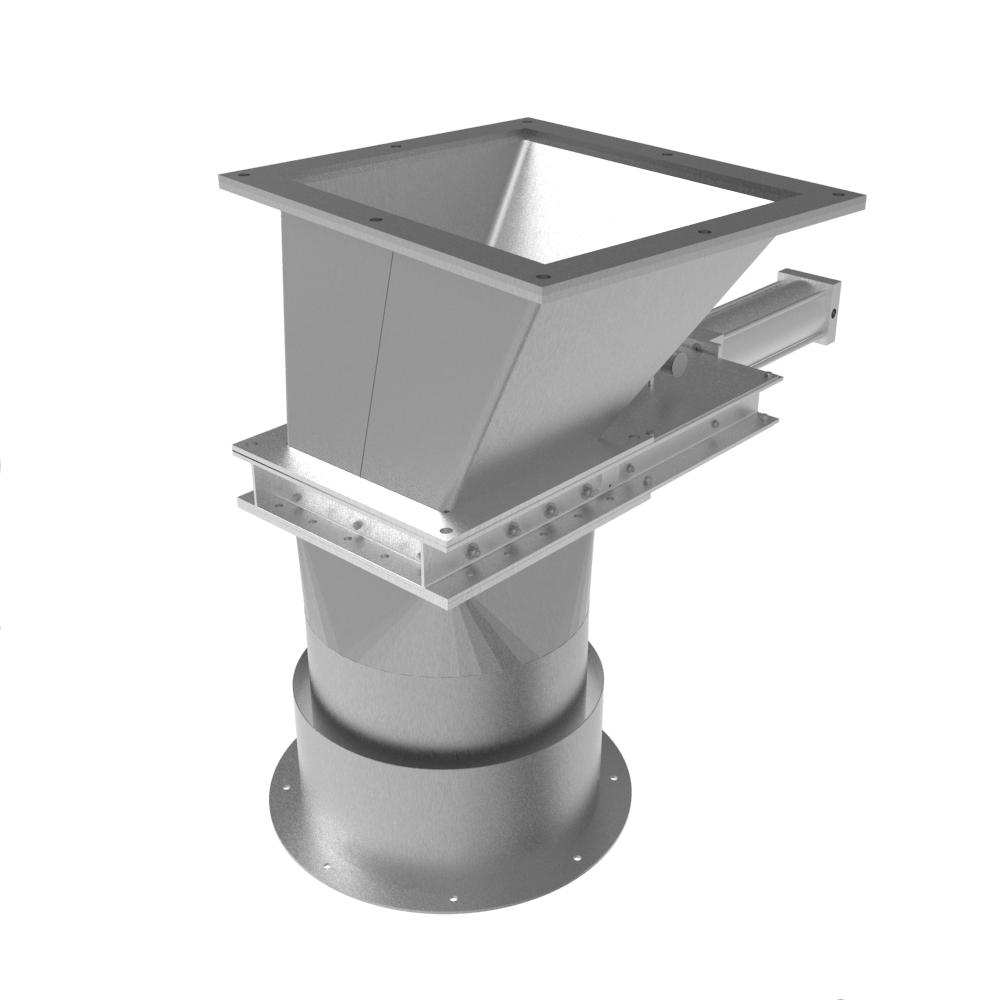

محصولات مرتبط
در ماشین‌آلات صنعتی، سنسور باید در موقعیت مشخصی نسبت به قطعه متحرک، نوار نقاله، محور، چرخ، جک یا مکانیزم دستگاه قرار بگیرد.
گاهی پایه‌های استاندارد موجود در بازار با فضای نصب یا ابعاد دستگاه هماهنگ نیستند. در این شرایط استفاده از پایه سنسور سفارشی امکان نصب دقیق‌تر و مناسب‌تر تجهیزات را فراهم می‌کند.
این پایه‌ها می‌توانند برای سنسورهای القایی، خازنی، نوری، فتوسل، انکودر، سنسورهای موقعیت و سایر تجهیزات اتوماسیون ساخته شوند.
طراحی پایه بر اساس ابعاد سنسور، فاصله موردنیاز، محل پیچ‌ها و فضای موجود روی دستگاه انجام می‌شود.
تفاوت این محصول با براکت فلزی معمولی
این محصول از نظر ساخت ممکن است ظاهری شبیه براکت داشته باشد، اما هدف آن مشخصاً نصب و تنظیم تجهیزات اتوماسیون صنعتی است.
در طراحی پایه سنسور معمولاً مواردی مانند:
- فاصله سنسور تا قطعه هدف
- امکان تنظیم موقعیت
- زاویه نصب
- قطر سنسور
- محل عبور کابل
- محل پیچ‌های اتصال
- محدودیت فضای نصب
اهمیت دارد.
بنابراین این صفحه برای مشتری‌ای طراحی می‌شود که به دنبال پایه نصب سنسور یا تجهیزات کنترلی است، نه صرفاً یک براکت فلزی عمومی.
انواع پایه سنسور قابل ساخت
پایه سنسور القایی و پروکسیمیتی
مناسب نصب سنسورهای مجاورتی روی ماشین‌آلات و مکانیزم‌های صنعتی.
پایه فتوسل و سنسور نوری
برای نصب سنسورهای نوری و تجهیزات تشخیص حضور یا عبور قطعات.

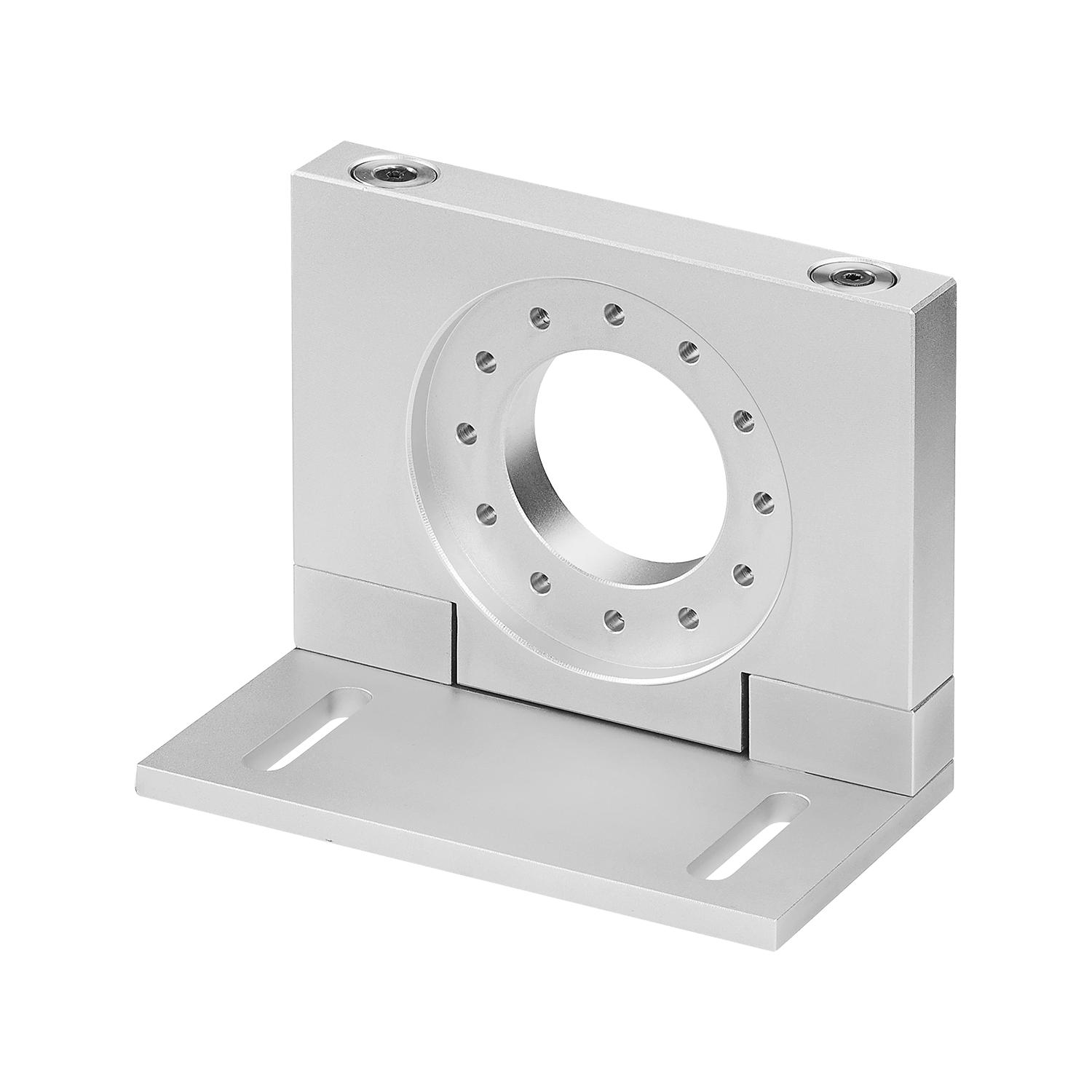

پایه انکودر
برای نصب انکودر روی مجموعه‌های چرخشی، محور، رولر یا مکانیزم‌های انتقال حرکت.
پایه سنسور زاویه‌دار
در مواقعی که سنسور باید با زاویه مشخص نسبت به قطعه یا سطح موردنظر قرار بگیرد.

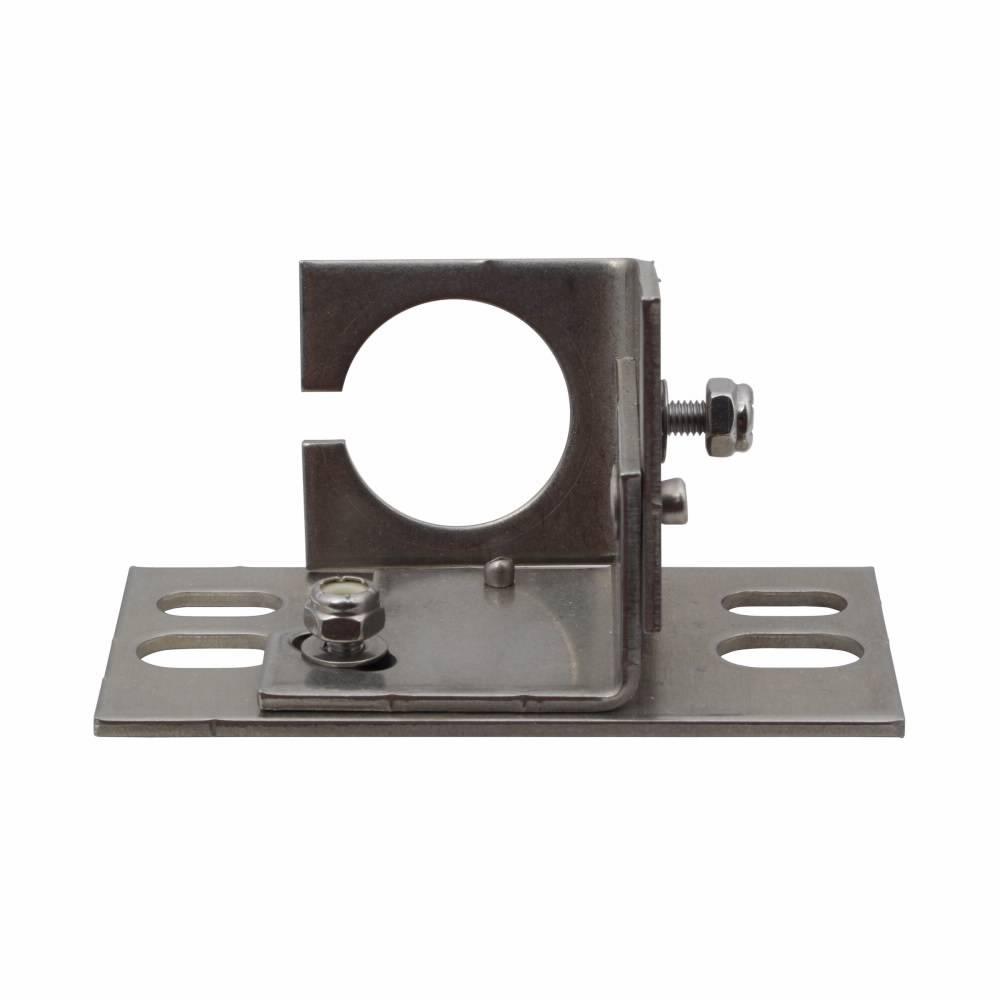

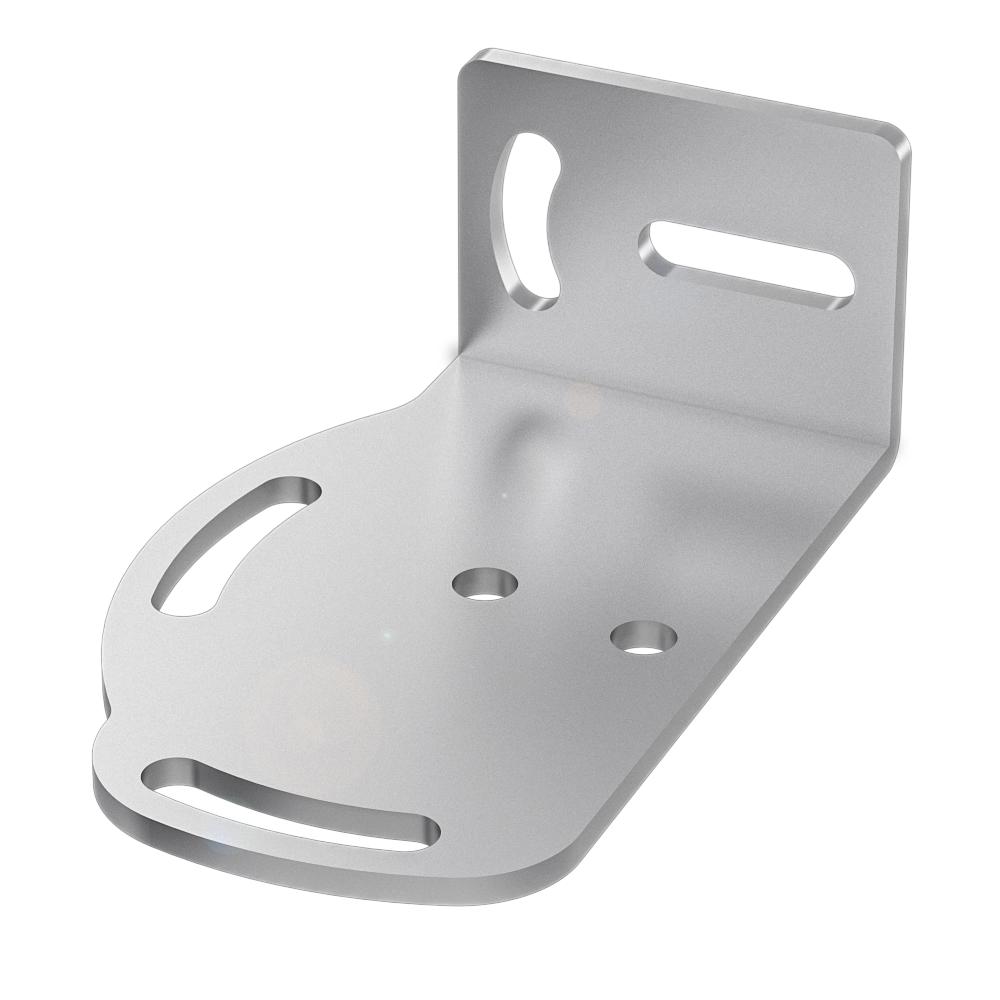

پایه شیار‌دار
دارای شیار برای امکان تنظیم فاصله و موقعیت سنسور هنگام نصب و راه‌اندازی.
پایه U شکل
مناسب تجهیزاتی که نیاز به نگهداری از دو طرف یا ایجاد فضای مشخص برای نصب دارند.
پایه L شکل
برای نصب سنسورها و تجهیزات کوچک روی فریم، شاسی و قطعات ماشین‌آلات.
پایه سفارشی تجهیزات اتوماسیون
برای تجهیزاتی که ابعاد یا الگوی نصب خاص دارند و پایه آماده مناسب آنها وجود ندارد.
کاربردهای پایه سنسور صنعتی
این محصول می‌تواند در موارد زیر استفاده شود:
- ماشین‌آلات صنعتی
- خطوط تولید
- نوار نقاله‌ها
- دستگاه‌های بسته‌بندی
- دستگاه‌های مونتاژ
- ماشین‌آلات CNC
- سیستم‌های انتقال مواد
- تجهیزات اتوماسیون
- سیستم‌های کنترل حرکت
- تجهیزات اندازه‌گیری
- دستگاه‌های شمارش قطعات
- سیستم‌های تشخیص موقعیت
- مکانیزم‌های دارای جک
- تجهیزات دارای محور و رولر
- خطوط تولید اتوماتیک
- پروژه‌های PLC و کنترل صنعتی
سنسورهای قابل نصب
بسته به طراحی پایه، امکان ساخت برای تجهیزات مختلف وجود دارد:
- سنسور القایی
- سنسور خازنی
- سنسور نوری
- پروکسیمیتی
- فتوسل
- سنسور موقعیت
- انکودر
- سنسور مغناطیسی
- سنسورهای صنعتی دارای بدنه استوانه‌ای
- تجهیزات کنترلی دارای پایه پیچ‌دار
- تجهیزات اتوماسیون با محل نصب اختصاصی
نوع سنسور و ابعاد آن باید هنگام سفارش مشخص شود تا محل نصب مناسب طراحی شود.
طراحی شیار برای تنظیم سنسور
در بسیاری از کاربردهای صنعتی، فاصله سنسور تا قطعه هدف اهمیت زیادی دارد.
به همین دلیل می‌توان به جای سوراخ ثابت از شیار تنظیم استفاده کرد.
این شیار امکان جابه‌جایی پایه یا سنسور را در محدوده مشخص فراهم می‌کند و می‌تواند هنگام نصب و تنظیم اولیه دستگاه مفید باشد.
ساخت با لیزر فایبر
قطعات ورقی پایه سنسور را می‌توان با لیزر فایبر برش داد.
این روش برای ایجاد:
- فرم خارجی
- سوراخ پیچ
- شیار تنظیم
- سوراخ عبور کابل
- محل اتصال
- بریدگی‌های خاص
مناسب است.
در صورت وجود فایل دوبعدی، DXF یا DWG می‌تواند مبنای برش قرار گیرد.
خم‌کاری با برک
برای ساخت پایه‌های L، U، Z و فرم‌های زاویه‌دار، امکان استفاده از خم‌کاری برک وجود دارد.
زاویه و محل خم باید متناسب با محل نصب سنسور و فضای اطراف آن در نظر گرفته شود.
ماشین‌کاری CNC
اگر پایه سنسور یا نگهدارنده تجهیزات به سوراخ‌های دقیق، رزوه، کف‌تراشی یا جزئیات خاص نیاز داشته باشد، عملیات CNC نیز قابل انجام است.
برای بعضی پایه‌های خاص، ترکیب لیزر + خم‌کاری + CNC می‌تواند قطعه‌ای دقیق‌تر و آماده نصب ایجاد کند.
جوشکاری
در پایه‌های چندتکه یا سازه‌های بزرگ‌تر، امکان اتصال قطعات با:
- جوش CO2 / MIG
- جوش TIG / آرگون
وجود دارد.
نوع جوش بر اساس جنس، ضخامت و ظاهر موردنیاز قطعه انتخاب می‌شود.
جنس پایه سنسور
فولاد
گزینه مناسب برای بسیاری از ماشین‌آلات و تجهیزات صنعتی.
استیل
برای محیط‌هایی که مقاومت بیشتر در برابر خوردگی یا شرایط محیطی خاص موردنیاز است.
آلومینیوم
در پروژه‌هایی که وزن کمتر اهمیت دارد، قابل بررسی است.
انتخاب جنس باید با توجه به محیط نصب، ارتعاش، وزن تجهیز و شرایط کاری انجام شود.
رنگ و پوشش
پایه‌های فولادی در صورت نیاز می‌توانند پس از ساخت با رنگ کوره‌ای الکترواستاتیک پوشش داده شوند.
در انتخاب پوشش باید شرایط محیطی و نحوه استفاده از پایه در نظر گرفته شود.
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع قطعه | پایه سنسور و تجهیزات اتوماسیون |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| فرم | تخت، L، U، Z، نبشی و سفارشی |
| طول | سفارشی |
| عرض | سفارشی |
| ضخامت | سفارشی |
| محل سوراخ | سفارشی |
| قطر سوراخ | سفارشی |
| شیار تنظیم | قابل سفارش |
| زاویه نصب | سفارشی |
| رزوه | قابل انجام در صورت نیاز |
| خم‌کاری | قابل انجام |
| CNC | قابل انجام |
| جوشکاری | قابل انجام |
| رنگ | کوره‌ای الکترواستاتیک |
| ساخت طبق نقشه | دارد |
| ساخت طبق نمونه | قابل بررسی |
| تولید | نمونه و تیراژ |
اطلاعات مورد نیاز برای سفارش
برای طراحی پایه سنسور، بهتر است اطلاعات زیر ارسال شود:
- مدل سنسور
- قطر یا ابعاد سنسور
- طول سنسور
- محل نصب روی دستگاه
- فاصله سنسور تا قطعه هدف
- جهت قرارگیری سنسور
- محل سوراخ‌های اتصال
- قطر پیچ‌ها
- فضای آزاد اطراف سنسور
- نیاز به امکان تنظیم
- محدوده تنظیم موردنیاز
- جنس پایه
- ضخامت موردنظر
- تعداد قطعات
اگر سنسور در دستگاه موجود است، ارسال عکس به همراه چند اندازه اصلی نیز می‌تواند برای بررسی ساخت مفید باشد.
فایل مناسب برای سفارش
برای ساخت این قطعه می‌توانید موارد زیر را ارسال کنید:
- DXF
- DWG
- STEP / STP
- PDF نقشه فنی
- فایل سه‌بعدی CAD
- عکس اندازه‌گذاری‌شده
- نمونه فیزیکی
برای پایه‌های ورقی دوبعدی، DXF و DWG مناسب هستند. در پایه‌های دارای خم یا فرم سه‌بعدی، STEP/STP و نقشه فنی اطلاعات کامل‌تری ارائه می‌کنند.
قیمت پایه سنسور به چه عواملی بستگی دارد؟
قیمت ساخت به عوامل مختلفی بستگی دارد:
- جنس ورق
- ضخامت
- ابعاد
- تعداد سوراخ‌ها
- پیچیدگی فرم
- تعداد خم‌ها
- وجود شیار تنظیم
- رزوه‌کاری
- عملیات CNC
- جوشکاری
- نوع رنگ و پوشش
- تعداد سفارش
در سفارش‌های تیراژی، هزینه ساخت هر قطعه می‌تواند بر اساس تعداد تولید محاسبه شود.
مزایای پایه سنسور سفارشی
- طراحی مطابق دستگاه
- مناسب سنسورهای مختلف
- امکان تنظیم موقعیت
- امکان ایجاد شیار
- ساخت در ابعاد سفارشی
- امکان ایجاد سوراخ و رزوه
- مناسب خطوط تولید
- مناسب تجهیزات PLC و اتوماسیون
- امکان استفاده از فولاد و استیل
- امکان لیزر و خم‌کاری
- امکان CNC
- امکان جوشکاری
- امکان رنگ کوره‌ای
- تولید نمونه و تیراژ
مراحل ساخت
- دریافت مشخصات سنسور یا تجهیز
- بررسی محل نصب
- تعیین ابعاد و فرم پایه
- مشخص کردن سوراخ‌ها و شیارهای تنظیم
- آماده‌سازی فایل ساخت
- برش لیزر
- خم‌کاری در صورت نیاز
- CNC و رزوه‌کاری در صورت نیاز
- جوشکاری در مدل‌های چندتکه
- پرداخت و آماده‌سازی سطح
- رنگ یا پوشش در صورت سفارش
- کنترل ابعاد و تحویل
سوالات متداول
پایه سنسور صنعتی چیست؟
قطعه‌ای فلزی برای نگهداری و نصب سنسور در موقعیت مشخص روی ماشین‌آلات، تجهیزات و خطوط تولید است.
آیا پایه سنسور را می‌توان سفارشی ساخت؟
بله. ابعاد، سوراخ‌ها، شیارها، زاویه و فرم پایه بر اساس سنسور و محل نصب قابل طراحی است.
برای سنسور پروکسیمیتی پایه ساخته می‌شود؟
بله. پایه‌های سفارشی برای سنسورهای پروکسیمیتی و سنسورهای القایی قابل ساخت هستند.
آیا پایه سنسور شیار تنظیم دارد؟
بله. در صورت نیاز می‌توان شیار ایجاد کرد تا فاصله یا موقعیت سنسور هنگام نصب قابل تنظیم باشد.
آیا برای انکودر هم پایه ساخته می‌شود؟
بله. پایه انکودر را می‌توان بر اساس ابعاد انکودر، محور، محل نصب و فضای موجود طراحی کرد.
آیا پایه سنسور از استیل ساخته می‌شود؟
بله. در صورت نیاز پروژه می‌توان پایه را از استیل ساخت.
آیا امکان رنگ کوره‌ای وجود دارد؟
بله. پایه‌های فولادی مناسب می‌توانند با رنگ کوره‌ای الکترواستاتیک پوشش داده شوند.
برای سفارش پایه سنسور چه اطلاعاتی لازم است؟
مدل یا ابعاد سنسور، محل نصب، فاصله موردنظر تا قطعه هدف، محل پیچ‌ها و ابعاد فضای نصب از مهم‌ترین اطلاعات موردنیاز هستند.
آیا بدون نقشه هم امکان ساخت وجود دارد؟
در بسیاری از موارد بله. می‌توان عکس، ابعاد سنسور، محل نصب یا نمونه پایه موجود را ارسال کرد تا امکان ساخت بررسی شود.
