پایه موتور و گیربکس صنعتی سفارشی

در بسیاری از ماشین‌آلات صنعتی، موتور و گیربکس باید در موقعیت مشخصی روی شاسی قرار بگیرند.

اگر محل سوراخ‌ها، فاصله پایه‌ها یا ارتفاع نصب با تجهیزات هماهنگ نباشد، مونتاژ دستگاه با مشکل مواجه می‌شود.

پایه موتور و گیربکس صنعتی سفارشی برای ایجاد یک سطح نصب متناسب با تجهیزات مورد استفاده ساخته می‌شود.

این محصول می‌تواند یک پلیت ساده باشد یا به‌صورت یک مجموعه شامل صفحه، براکت، قطعات خم‌کاری‌شده و اجزای تقویتی تولید شود.

پایه موتور چه تفاوتی با شاسی دارد؟

شاسی ماشین‌آلات ساختار اصلی دستگاه است و معمولاً چندین قطعه و تجهیز روی آن نصب می‌شوند.

اما پایه موتور و گیربکس یک قطعه یا مجموعه مشخص برای ایجاد محل نصب موتور یا گیربکس روی شاسی یا فریم است.

بنابراین این محصول می‌تواند بخشی از یک شاسی کامل باشد.

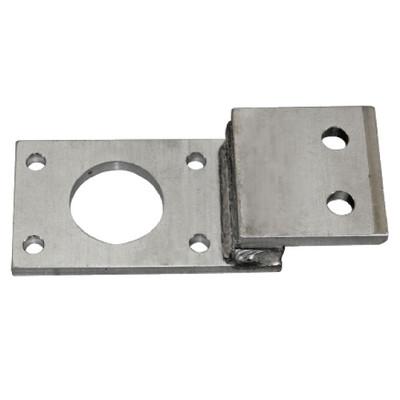

پایه موتور فلزی

پایه موتور می‌تواند بر اساس ابعاد پایه موتور و محل سوراخ‌های آن طراحی شود.

در صورت نیاز، می‌توان شیارهای کشویی ایجاد کرد تا موقعیت موتور در محدوده مشخصی قابل تنظیم باشد.

این ویژگی در مجموعه‌هایی که فاصله موتور تا تجهیز مقابل اهمیت دارد، کاربرد زیادی دارد.

پایه الکتروموتور

برای الکتروموتورها می‌توان صفحه نصب را بر اساس:

• ابعاد پایه
• فاصله سوراخ‌ها
• قطر سوراخ‌ها
• ارتفاع محور
• محل نصب
• فضای اطراف موتور

طراحی کرد.

اطلاعات واقعی موتور باید مبنای طراحی قرار گیرد تا محل نصب با تجهیز هماهنگ باشد.

پایه گیربکس

گیربکس‌ها نیز بسته به مدل و نوع نصب، الگوی سوراخ و ابعاد متفاوتی دارند.

پایه گیربکس می‌تواند شامل:

• پلیت نصب
• براکت
• صفحات تقویتی
• سوراخ‌های نصب
• شیار تنظیم
• اجزای جوشی

باشد.

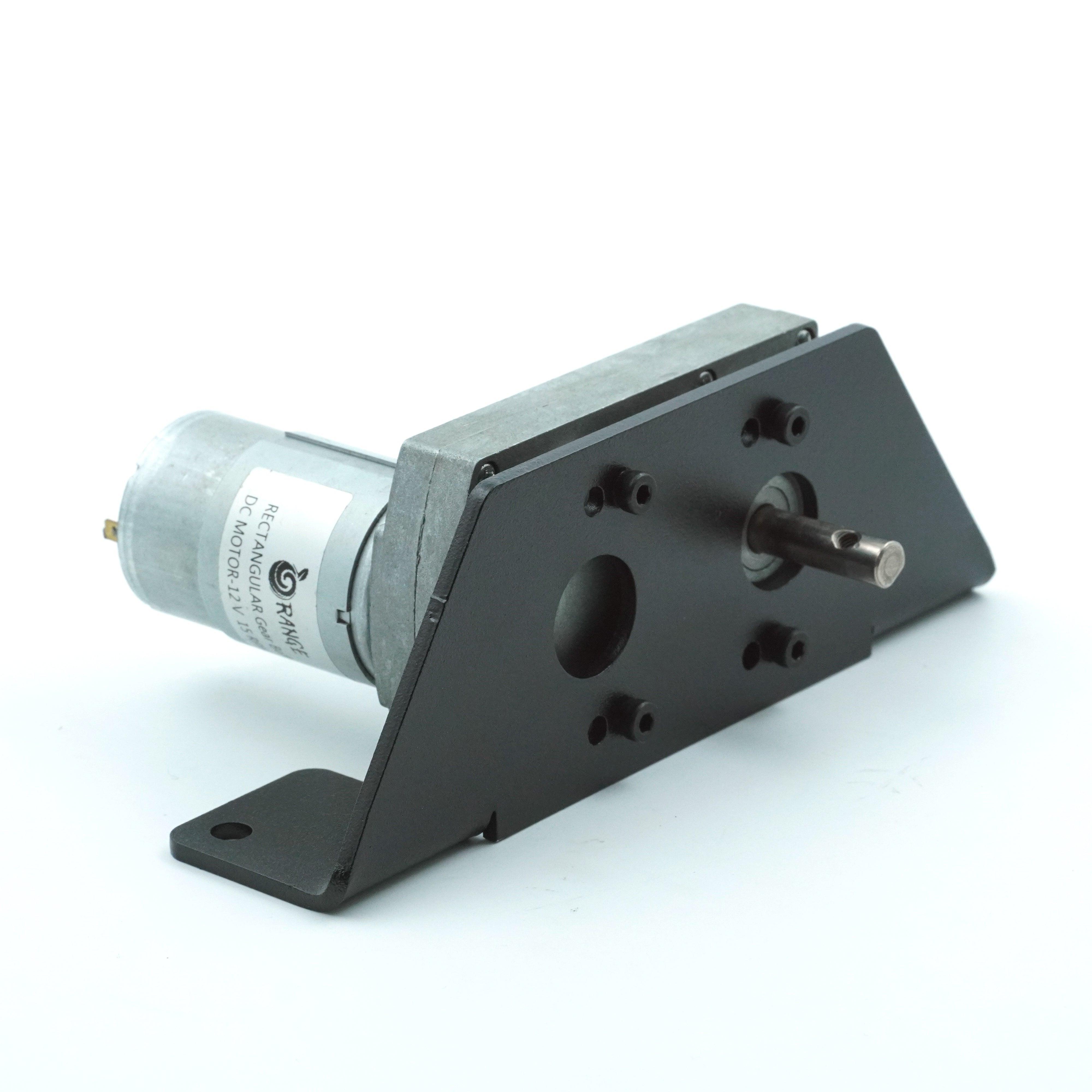

پایه موتور و گیربکس مشترک

در برخی ماشین‌آلات، موتور و گیربکس روی یک مجموعه پایه قرار می‌گیرند.

در این حالت، ابعاد هر دو تجهیز و فضای لازم برای مونتاژ باید هم‌زمان در طراحی در نظر گرفته شود.

در صورت نیاز به تنظیم فاصله بین دو تجهیز، می‌توان از شیارهای مناسب استفاده کرد.

شیار تنظیم موتور

یکی از قابلیت‌های مهم پایه‌های سفارشی، ایجاد شیارهای تنظیم است.

شیار می‌تواند امکان جابه‌جایی محدود موتور را فراهم کند.

این قابلیت در مجموعه‌هایی که فاصله بین موتور و قطعه مقابل باید تنظیم شود، کاربردی است.

ابعاد شیار باید بر اساس نوع پیچ، محدوده تنظیم و ساختار واقعی مجموعه تعیین شود.

ساخت پایه با لیزر فایبر

صفحات پایه و قطعات ورقی می‌توانند با لیزر فایبر برش داده شوند.

با این روش امکان ایجاد:

• فرم خارجی
• سوراخ‌های نصب
• شیارهای تنظیم
• سوراخ‌های عبور پیچ
• الگوهای اتصال

وجود دارد.

خم‌کاری پایه موتور

در صورت نیاز به ایجاد ارتفاع یا افزایش استحکام، پایه می‌تواند با خم برک ساخته شود.

نمونه‌ها:

• پایه L شکل
• پایه U شکل
• پایه Z شکل
• پایه چندخم
• صفحه دارای لبه تقویتی

هستند.

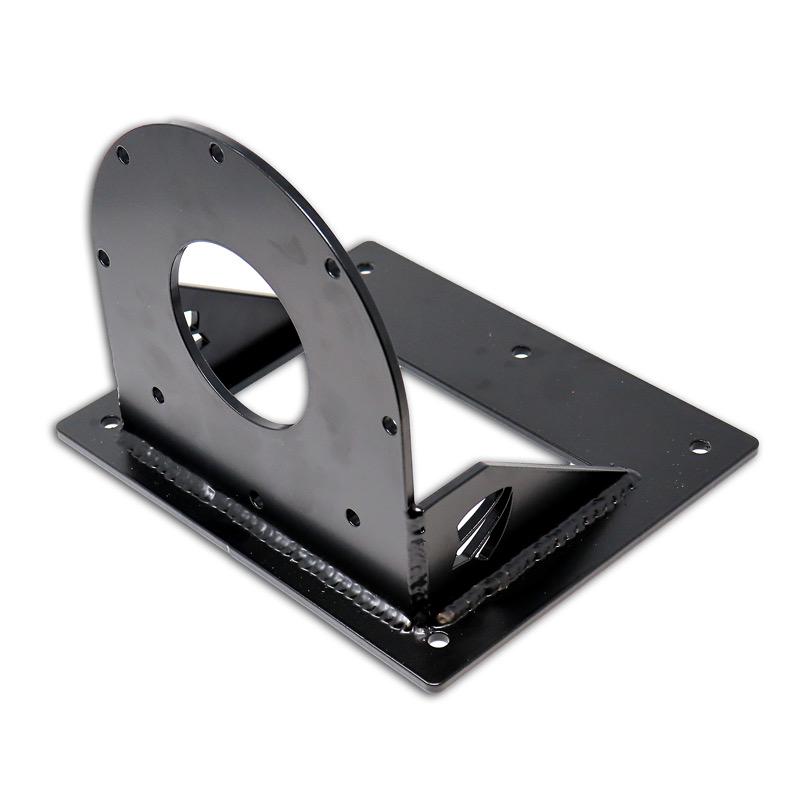

جوشکاری پایه موتور و گیربکس

در پایه‌های چندبخشی می‌توان قطعات مختلف را با جوشکاری به یکدیگر متصل کرد.

بسته به جنس و ساختار پروژه، جوش TIG / آرگون یا CO2 / MIG قابل استفاده است.

ماشین‌کاری CNC

در بعضی پایه‌ها، سطح یا محل نصب ممکن است به ماشین‌کاری نیاز داشته باشد.

همچنین قطعاتی مانند:

• بوش
• پین
• نشیمن
• فاصله‌دهنده
• قطعات اتصال

را می‌توان به‌صورت CNC تولید و در مجموعه پایه استفاده کرد.

جنس پایه موتور

بسته به کاربرد، پایه می‌تواند از:

• فولاد
• استیل
• آلومینیوم در کاربردهای مناسب

ساخته شود.

انتخاب جنس باید با توجه به وزن تجهیزات، شرایط محیطی و ساختار دستگاه انجام شود.

کاربردهای پایه موتور و گیربکس

• ماشین‌آلات صنعتی
• خطوط تولید
• نوار نقاله
• دستگاه‌های انتقال
• سیستم‌های مکانیکی
• تجهیزات اتوماسیون
• دستگاه‌های سفارشی
• ماشین‌آلات بسته‌بندی
• تجهیزات پمپاژ
• مجموعه‌های موتور و گیربکس
• فریم‌های صنعتی
• پروژه‌های ساخت و تعمیر ماشین‌آلات

مشخصات فنی قابل سفارش

مشخصه - قابلیت سفارش

اطلاعات لازم برای سفارش

برای ساخت پایه موتور یا گیربکس بهتر است اطلاعات زیر ارسال شود:

1. مدل یا مشخصات تجهیز
2. طول و عرض پایه موتور یا گیربکس
3. فاصله مرکز تا مرکز سوراخ‌ها
4. قطر سوراخ‌ها
5. ارتفاع موردنیاز
6. ضخامت موردنظر در صورت مشخص بودن
7. ابعاد فضای نصب
8. محدوده تنظیم موردنیاز
9. وزن تجهیز در صورت اهمیت
10. تعداد قطعات

اگر پایه برای اتصال موتور به گیربکس یا تجهیز دیگری است، فاصله و ابعاد محل اتصال نیز باید مشخص شود.

فایل‌های مناسب برای سفارش

برای قطعات ورقی:

• DXF
• DWG
• PDF اندازه‌گذاری‌شده

برای مجموعه‌های سه‌بعدی:

• STEP / STP
• IGES / IGS
• فایل CAD سه‌بعدی

در صورت نبود نقشه، عکس به همراه اندازه‌ها یا نمونه فیزیکی نیز می‌تواند برای بررسی اولیه استفاده شود.

عوامل مؤثر بر قیمت

قیمت پایه به عوامل مختلفی بستگی دارد:

• جنس
• ضخامت ورق
• ابعاد
• تعداد سوراخ‌ها
• تعداد شیارها
• مقدار برش لیزر
• تعداد خم‌ها
• میزان جوشکاری
• ماشین‌کاری
• قطعات جانبی
• تعداد تولید
• رنگ و پوشش

مزایای پایه موتور و گیربکس سفارشی

• تطبیق با ابعاد واقعی تجهیزات
• امکان ایجاد سوراخ‌های اختصاصی
• امکان ایجاد شیار تنظیم
• امکان ساخت پلیت تخت
• امکان خم‌کاری
• امکان تقویت با قطعات جوشی
• امکان CNC
• مناسب تعمیر ماشین‌آلات
• مناسب ساخت دستگاه جدید
• مناسب خطوط تولید
• امکان رنگ کوره‌ای
• امکان ساخت نمونه و تیراژ

ارتباط با محصولات دیگر فروشگاه

این محصول بهتر است با صفحات مرتبط لینک شود:

• پلیت پایه موتور
• پلیت موتور فلزی
• پلیت شاسی فلزی
• شاسی ماشین‌آلات صنعتی
• براکت فلزی
• فیکسچر صنعتی سفارشی
• قطعات ماشین‌آلات صنعتی سفارشی
• شفت انتقال قدرت CNC
• کوپلینگ تراشکاری CNC

سوالات متداول

پایه موتور صنعتی برای چه کاری استفاده می‌شود؟

برای نصب و تثبیت موتور یا الکتروموتور روی شاسی، فریم یا مجموعه مکانیکی دستگاه استفاده می‌شود.

آیا پایه موتور با شیار تنظیم ساخته می‌شود؟

بله. در صورت نیاز می‌توان شیارهای مناسب برای تنظیم موقعیت موتور طراحی کرد.

آیا پایه گیربکس هم تولید می‌شود؟

بله. پایه گیربکس می‌تواند طبق ابعاد و الگوی سوراخ‌های واقعی گیربکس ساخته شود.

آیا پایه مشترک موتور و گیربکس ساخته می‌شود؟

بله. در صورت نیاز می‌توان یک مجموعه پایه مشترک برای هر دو تجهیز طراحی و تولید کرد.

آیا پایه موتور را می‌توان به شاسی جوش داد؟

بله. در صورت مناسب بودن طراحی، پلیت یا مجموعه پایه می‌تواند به شاسی یا فریم جوشکاری شود.

آیا امکان ساخت پایه موتور از استیل وجود دارد؟

بله. در پروژه‌هایی که استیل موردنیاز باشد، امکان ساخت پایه استیل قابل بررسی است.

برای سفارش پایه موتور چه اطلاعاتی لازم است؟

ابعاد پایه موتور، فاصله سوراخ‌ها، قطر سوراخ‌ها، ارتفاع و ابعاد فضای نصب از مهم‌ترین اطلاعات هستند.

آیا امکان رنگ کوره‌ای پایه وجود دارد؟

بله. برای قطعات مناسب، امکان رنگ کوره‌ای الکترواستاتیک وجود دارد.
