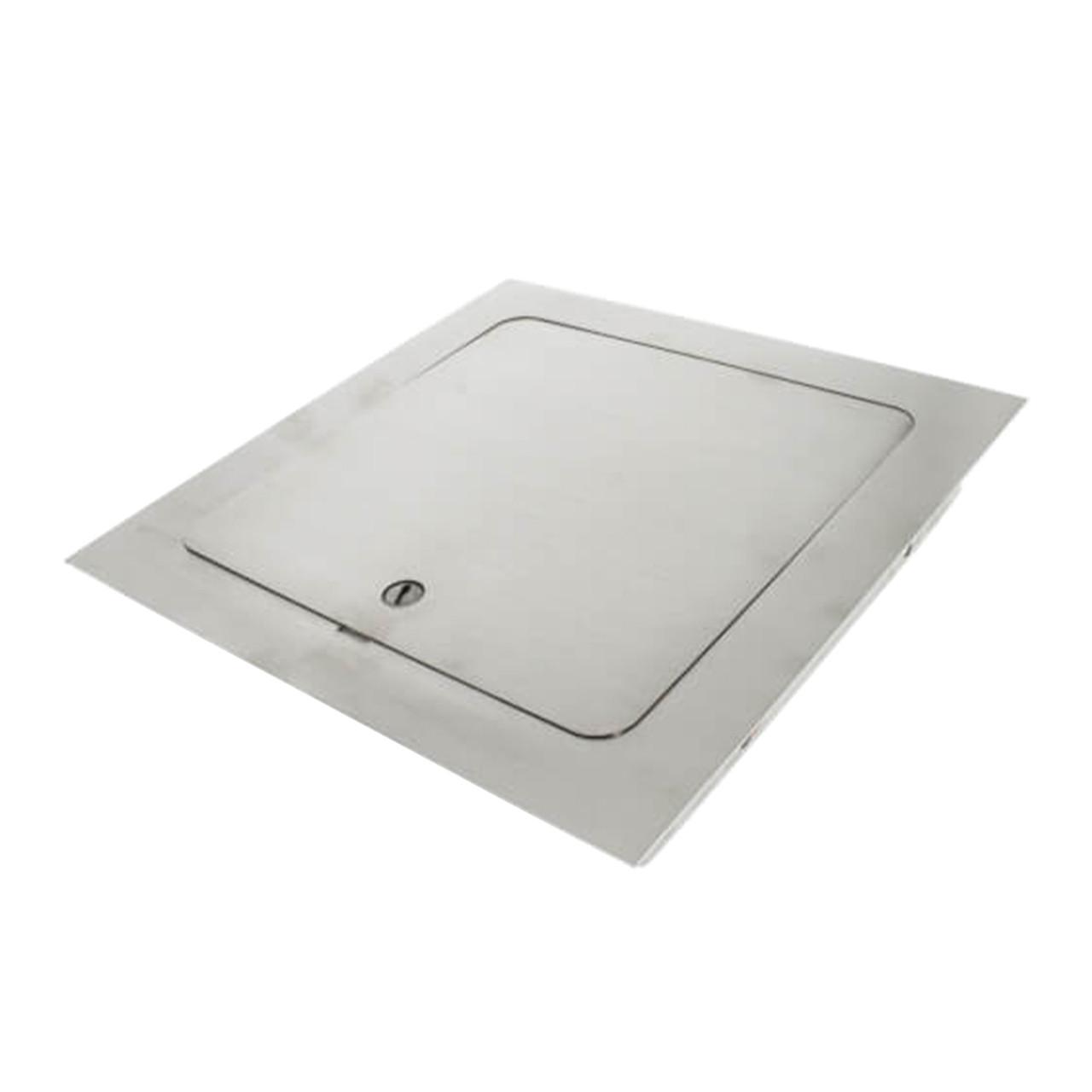

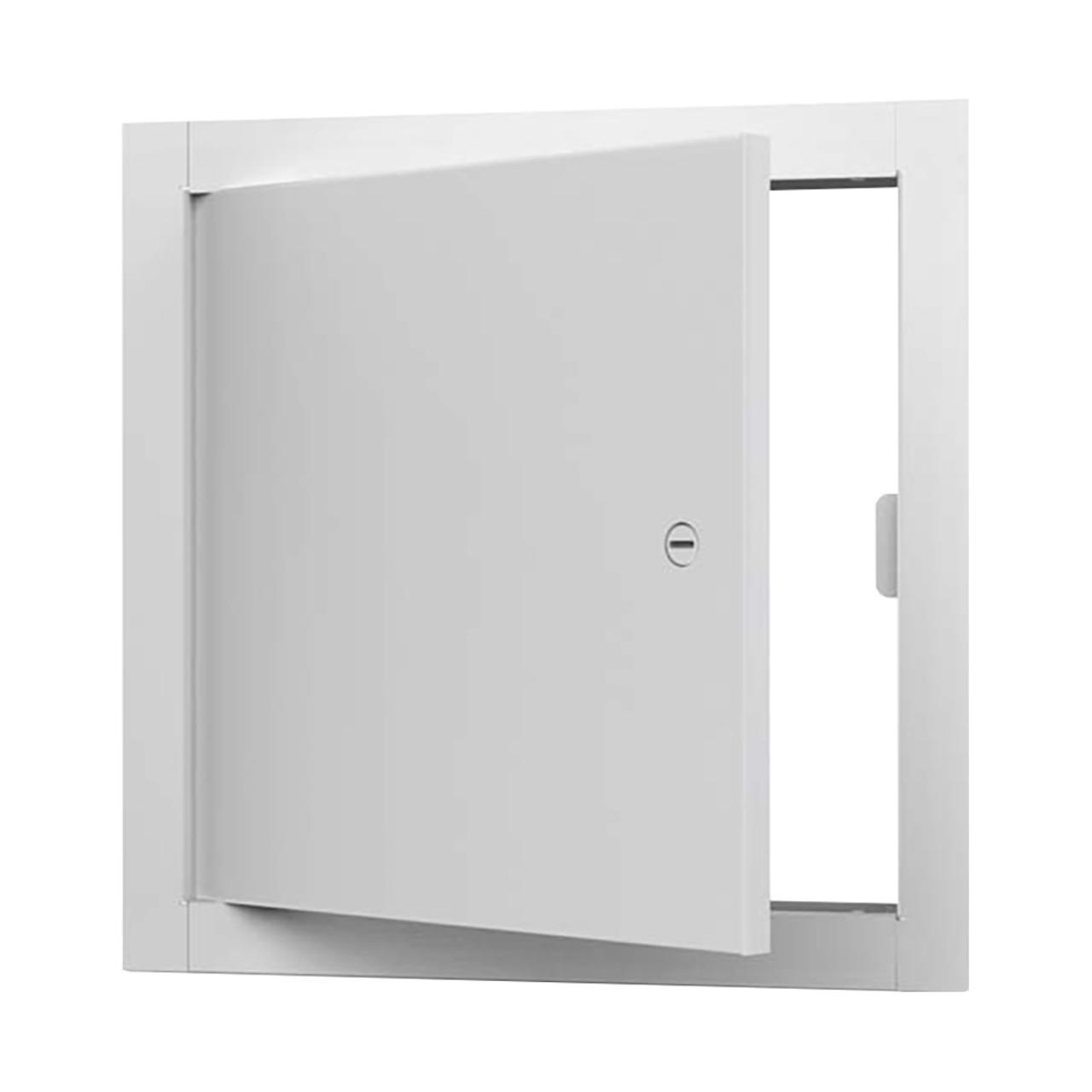

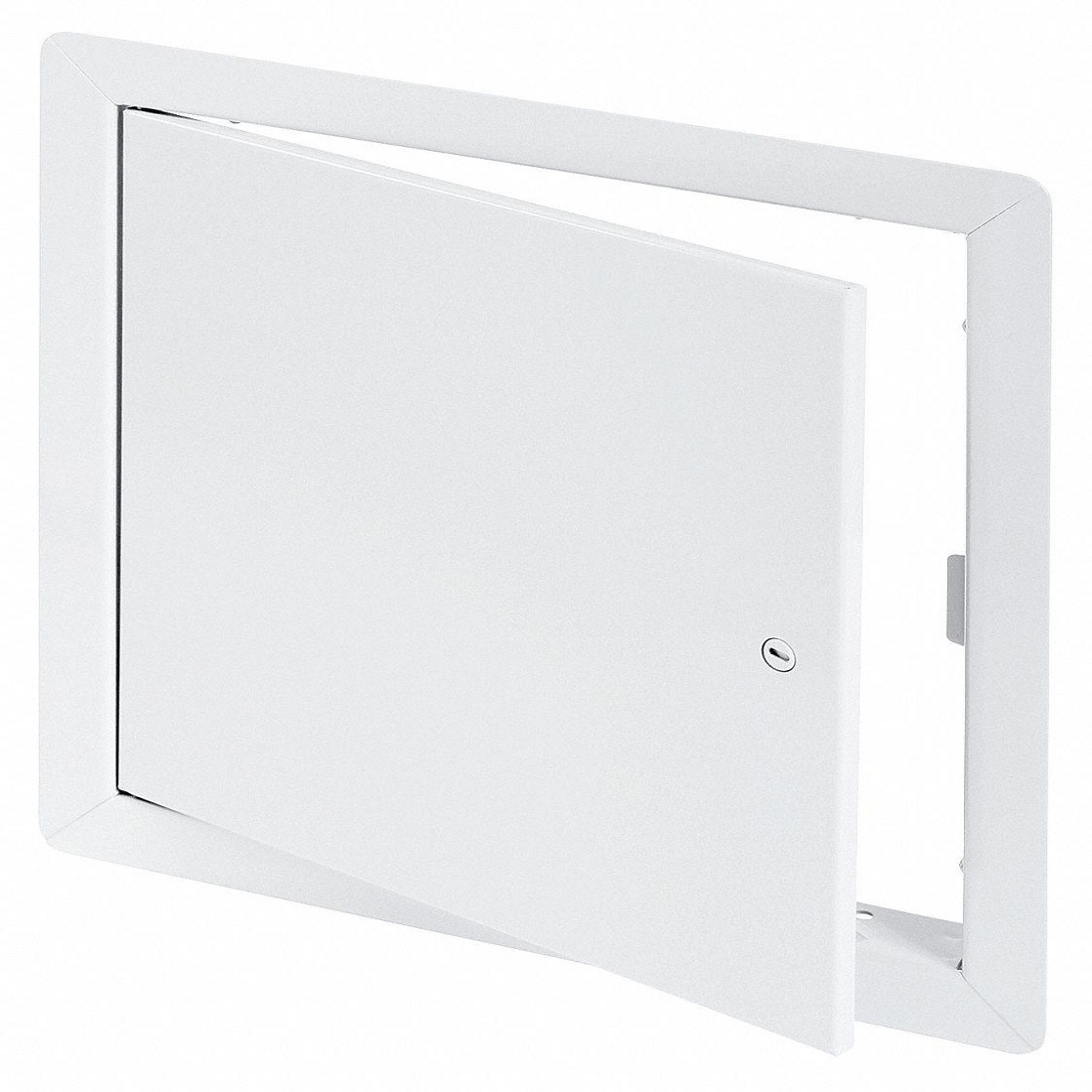

دریچه بازدید فلزی صنعتی برای ایجاد دسترسی کنترل‌شده به بخش‌های داخلی ماشین‌آلات، تجهیزات، کانال‌ها و مجموعه‌های صنعتی استفاده می‌شود.این دریچه می‌تواند به‌صورت ساده یا دارای لبه خم، دستگیره، قفل، لولا، سوراخ‌های نصب، تقویت‌کننده و محل آب‌بندی ساخته شود و ابعاد آن مطابق فضای نصب و نیاز پروژه تعیین شود
محصولات مرتبط
در بسیاری از ماشین‌آلات و تجهیزات صنعتی، لازم است بخشی از دستگاه برای بازرسی، تمیزکاری، تعمیرات یا سرویس دوره‌ای قابل دسترسی باشد. در عین حال، باز گذاشتن دائمی این قسمت می‌تواند باعث ورود گردوغبار، تماس ناخواسته با قطعات داخلی یا کاهش ایمنی مجموعه شود.
دریچه بازدید فلزی این امکان را فراهم می‌کند که یک بخش مشخص از دستگاه یا سازه به‌صورت کنترل‌شده باز و بسته شود.
طراحی دریچه می‌تواند کاملاً متناسب با دستگاه باشد. برای مثال، اگر دریچه روی بدنه یک ماشین‌آلات نصب شود، می‌توان محل پیچ‌ها، لولا، قفل، دستگیره و لبه‌های خم‌شده را مطابق نقشه دستگاه طراحی کرد.
در پروژه‌هایی که ظاهر، استحکام یا مقاومت محیطی اهمیت دارد، می‌توان دریچه را از فولاد، استیل یا سایر ورق‌های مناسب پروژه تولید کرد.
دریچه بازدید برای ماشین‌آلات صنعتی
یکی از کاربردهای مهم این محصول، ایجاد دسترسی به قسمت‌های داخلی ماشین‌آلات است.
این دریچه می‌تواند برای دسترسی به:
- موتور
- گیربکس
- کوپلینگ
- تسمه و پولی
- زنجیر و چرخ‌زنجیر
- مکانیزم‌های متحرک
- تجهیزات انتقال مواد
- قسمت‌های نیازمند سرویس
- نقاط بازرسی دستگاه
طراحی شود.
در صورت قرارگیری دریچه در نزدیکی قطعات متحرک، طراحی باید به‌گونه‌ای باشد که پس از بسته‌شدن، پوشش و فاصله ایمن موردنیاز مجموعه حفظ شود.
دریچه بازدید و دریچه دسترسی چه تفاوتی دارند؟
این دو اصطلاح در بسیاری از پروژه‌ها به‌جای یکدیگر استفاده می‌شوند، اما از نظر کاربرد می‌توان تفاوتی در نظر گرفت.
دریچه بازدید معمولاً برای مشاهده، بازرسی و دسترسی محدود به یک قسمت از تجهیزات طراحی می‌شود.
دریچه دسترسی می‌تواند برای انجام عملیات سرویس، تعمیر یا خارج کردن یک قطعه نیز ابعاد بزرگ‌تری داشته باشد.
ابعاد و فرم نهایی هر دو نوع دریچه باید بر اساس کاربرد و فضای نصب تعیین شود.
انواع دریچه بازدید فلزی
بسته به محل نصب، دریچه را می‌توان در فرم‌های مختلف تولید کرد:
- دریچه بازدید ساده
- دریچه بازدید لولایی
- دریچه پیچ‌ومهره‌ای
- دریچه بازدید دارای قفل
- دریچه دارای دستگیره
- دریچه دارای لبه خم
- دریچه تقویت‌شده
- دریچه بازدید استیل
- دریچه بازدید فولادی
- دریچه دسترسی ماشین‌آلات
- دریچه سفارشی صنعتی
ساخت دریچه با برش لیزر
فرم اصلی دریچه و سوراخ‌های نصب را می‌توان با لیزر فایبر برش داد.
این روش برای ایجاد:
- سوراخ‌های پیچ
- محل لولا
- محل قفل
- شیارهای دسترسی
- گوشه‌های خاص
- الگوی محیطی
- سوراخ‌های تهویه در صورت نیاز
مناسب است.
در صورت تولید چند دریچه مشابه، برش لیزر امکان ساخت قطعات با الگوی یکسان را فراهم می‌کند.
خم‌کاری لبه‌های دریچه
در بسیاری از طرح‌ها، لبه دریچه به‌صورت خم‌کاری‌شده ساخته می‌شود.
خم می‌تواند برای موارد زیر در نظر گرفته شود:
- افزایش استحکام ورق
- ایجاد لبه اتصال
- ایجاد سطح مناسب برای پیچ‌کردن
- ایجاد فرم قاب‌دار
- کاهش لبه تیز ورق
- ایجاد محل مناسب برای آب‌بندی
زاویه، ارتفاع و تعداد خم‌ها مطابق نقشه قطعه تعیین می‌شود.
لولا، قفل و دستگیره
در صورت نیاز می‌توان دریچه را به تجهیزات جانبی مجهز کرد.
برای مثال:
- لولای فلزی
- قفل مکانیکی
- دستگیره
- پیچ و مهره
- پیچ‌های اسیر
- بست‌های نگهدارنده
- ضربه‌گیر
- نوار آب‌بندی
می‌توان در طراحی و ساخت مجموعه در نظر گرفت.
انتخاب نوع یراق‌آلات به وزن دریچه، تعداد دفعات باز و بسته شدن و شرایط کاری بستگی دارد.
آب‌بندی دریچه
اگر دریچه در محیطی نصب شود که ورود گردوغبار، رطوبت یا سیال اهمیت داشته باشد، می‌توان محل مناسبی برای نوار یا گسکت آب‌بندی در طراحی در نظر گرفت.
البته میزان آب‌بندی نهایی به طراحی مجموعه، نوع گسکت، فشار تماس و روش قفل‌شدن دریچه بستگی دارد و صرفاً با ضخامت ورق تعیین نمی‌شود.
تقویت دریچه‌های بزرگ
در دریچه‌های بزرگ‌تر ممکن است خود ورق در اثر وزن یا نیروهای واردشده دچار تغییر شکل شود.
در چنین شرایطی می‌توان از:
- لبه‌های خم‌شده
- تسمه تقویتی
- پروفیل
- ورق تقویتی
- فریم فلزی
استفاده کرد.
نوع تقویت‌کننده باید بر اساس ابعاد دریچه و شرایط نصب انتخاب شود.
جوشکاری دریچه
اگر دریچه دارای فریم، لولا، دستگیره یا قطعات تقویتی باشد، امکان مونتاژ آنها با جوشکاری وجود دارد.
بسته به جنس و طراحی قطعه می‌توان از:
- جوشکاری CO2 / MIG
- جوشکاری TIG / آرگون
استفاده کرد.
جنس دریچه بازدید
فولاد
برای بسیاری از ماشین‌آلات و تجهیزات صنعتی، ورق فولادی گزینه‌ای کاربردی است و در صورت نیاز می‌تواند پس از ساخت رنگ‌آمیزی شود.
استیل
در محیط‌های مرطوب، خورنده یا پروژه‌هایی که ظاهر و مقاومت خوردگی اهمیت بیشتری دارد، می‌توان از ورق استیل استفاده کرد.
آلومینیوم
در صورت نیاز به کاهش وزن دریچه و مناسب بودن خواص آلومینیوم برای پروژه، امکان بررسی ساخت از آلومینیوم نیز وجود دارد.
رنگ و پوشش
دریچه‌های فولادی را می‌توان پس از ساخت برای پوشش سطحی آماده کرد.
گزینه‌هایی مانند:
- رنگ کوره‌ای الکترواستاتیک
- رنگ صنعتی
- پرداخت سطحی متناسب با پروژه
قابل بررسی هستند.
برای دریچه‌های استیل نیز پرداخت سطح می‌تواند متناسب با ظاهر موردنیاز پروژه انجام شود.
کاربردهای دریچه بازدید صنعتی
این محصول می‌تواند در موارد زیر استفاده شود:
- ماشین‌آلات صنعتی
- دستگاه‌های تولیدی
- خطوط تولید
- نوار نقاله‌ها
- تجهیزات انتقال مواد
- کانال‌های صنعتی
- محفظه‌های ماشین‌آلات
- تجهیزات تهویه
- دستگاه‌های اتوماسیون
- تجهیزات مکانیکی
- تجهیزات بسته‌بندی
- دستگاه‌های سفارشی
- تجهیزات تعمیر و نگهداری صنعتی
مزایای دریچه بازدید فلزی سفارشی
- ساخت مطابق ابعاد دستگاه
- امکان طراحی لبه خم
- امکان ایجاد سوراخ‌های نصب
- قابلیت نصب لولا و قفل
- امکان استفاده از دستگیره
- قابلیت ایجاد محل گسکت
- امکان استفاده از ورق فولادی و استیل
- برش دقیق با لیزر فایبر
- امکان خم‌کاری با برک
- امکان جوشکاری قطعات جانبی
- قابلیت ساخت نمونه و تیراژ
- امکان رنگ کوره‌ای برای قطعات مناسب
مشخصات فنی قابل سفارش
مشخصه - امکان سفارش
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| طول | سفارشی |
| عرض | سفارشی |
| ضخامت ورق | سفارشی |
| فرم | تخت، خم‌دار، قاب‌دار و سفارشی |
| لبه خم | قابل سفارش |
| تعداد خم | مطابق نقشه |
| سوراخ نصب | قابل سفارش |
| لولا | قابل نصب |
| قفل | قابل نصب |
| دستگیره | قابل نصب |
| فریم | قابل ساخت |
| تقویت‌کننده | قابل اجرا |
| محل گسکت | قابل طراحی |
| جوشکاری | در صورت نیاز |
| رنگ کوره‌ای | قابل انجام برای قطعات مناسب |
| روش تولید | لیزر فایبر، خم‌کاری، جوشکاری و در صورت نیاز CNC |
| تیراژ | نمونه تا تولید سری |
اطلاعات موردنیاز برای سفارش
برای ساخت دریچه بازدید، بهتر است اطلاعات زیر ارسال شود:
- طول و عرض محل نصب
- ابعاد نهایی دریچه
- ضخامت موردنظر
- جنس ورق
- محل دقیق سوراخ‌ها
- تعداد پیچ‌ها
- نوع و محل لولا
- نوع قفل یا دستگیره
- جهت بازشدن دریچه
- نیاز یا عدم نیاز به آب‌بندی
- وزن تقریبی دریچه
- محل نصب روی دستگاه
- تصویر یا نمونه قسمت موردنظر
اگر دریچه قرار است روی ماشین‌آلات نصب شود، عکس محل نصب به همراه اندازه‌گذاری می‌تواند برای بررسی اولیه بسیار مفید باشد.
فایل مناسب برای سفارش
برای تولید این محصول می‌توانید فایل‌های زیر را ارسال کنید:
- DXF برای الگوی برش دوبعدی
- DWG برای نقشه دوبعدی
- STEP / STP برای مدل سه‌بعدی
- PDF برای نقشه فنی و اندازه‌ها
- تصویر اندازه‌گذاری‌شده
- نمونه فیزیکی
برای دریچه خم‌کاری‌شده، بهتر است اطلاعات ضخامت ورق، محل خم، زاویه خم و ابعاد نهایی نیز مشخص باشد.
عوامل مؤثر بر قیمت
قیمت ساخت دریچه بازدید به عوامل مختلفی بستگی دارد:
- جنس ورق
- ضخامت ورق
- طول و عرض دریچه
- تعداد قطعات
- تعداد سوراخ‌ها
- تعداد خم‌ها
- پیچیدگی فرم
- نیاز به فریم
- نوع لولا و قفل
- مقدار جوشکاری
- قطعات تقویتی
- نیاز به آب‌بندی
- عملیات CNC
- رنگ و پوشش
- تعداد سفارش
بنابراین برای اعلام قیمت دقیق، ارسال نقشه یا ابعاد دریچه و مشخصات موردنیاز پروژه ضروری است.
مراحل ساخت
- دریافت نقشه، فایل یا ابعاد محل نصب
- بررسی فرم و ابعاد دریچه
- انتخاب جنس و ضخامت ورق
- طراحی الگوی برش
- برش با لیزر فایبر
- خم‌کاری لبه‌ها در صورت نیاز
- ساخت و نصب فریم یا قطعات تقویتی
- نصب لولا، قفل یا دستگیره
- جوشکاری در صورت نیاز
- پلیسه‌گیری و پرداخت
- رنگ یا پوشش در صورت سفارش
- کنترل ابعاد و تحویل
سوالات متداول
دریچه بازدید صنعتی چه کاربردی دارد؟
برای ایجاد دسترسی به بخش‌های داخلی ماشین‌آلات، تجهیزات و سازه‌های صنعتی جهت بازرسی، تمیزکاری، سرویس و تعمیر استفاده می‌شود.
آیا دریچه بازدید طبق ابعاد دستگاه ساخته می‌شود؟
بله. طول، عرض، محل سوراخ‌ها، لولا، قفل، لبه‌های خم و سایر جزئیات می‌توانند مطابق نقشه یا ابعاد محل نصب ساخته شوند.
آیا دریچه فلزی را می‌توان با لیزر ساخت؟
بله. فرم ورق و سوراخ‌های موردنیاز را می‌توان با لیزر فایبر برش داد و سپس در صورت نیاز خم‌کاری کرد.
آیا دریچه بازدید لولایی قابل تولید است؟
بله. در صورت نیاز می‌توان لولا، دستگیره و قفل را نیز در طراحی و ساخت مجموعه در نظر گرفت.
آیا دریچه بازدید استیل تولید می‌شود؟
بله. امکان ساخت دریچه از ورق استیل، در صورت مناسب بودن گرید و ضخامت برای شرایط کاری، وجود دارد.
آیا امکان آب‌بندی دریچه وجود دارد؟
بله. در صورت نیاز می‌توان محل نصب گسکت یا نوار آب‌بندی را در طراحی دریچه پیش‌بینی کرد. عملکرد نهایی آب‌بندی به طراحی کامل مجموعه و نوع گسکت بستگی دارد.
آیا برای دریچه‌های بزرگ امکان تقویت وجود دارد؟
بله. بسته به ابعاد و شرایط نصب می‌توان از خم، تسمه، پروفیل یا فریم تقویتی استفاده کرد.
برای سفارش دریچه چه فایلی ارسال کنیم؟
DXF یا DWG برای الگوی دوبعدی مناسب است. برای مدل‌های سه‌بعدی STEP/STP و برای مشخصات ساخت PDF دارای اندازه‌گذاری نیز مناسب هستند.
آیا دریچه بازدید در تعداد کم ساخته می‌شود؟
بله. امکان ساخت نمونه و تعداد محدود و همچنین تولید تعداد بالاتر وجود دارد.
