شوت انتقال مواد فلزی صنعتی قطعه‌ای برای هدایت مواد از یک بخش دستگاه یا خط تولید به بخش دیگر است. این قطعه می‌تواند برای انتقال مواد از نوار نقاله، خروجی دستگاه، هاپر یا تجهیزات فرآیندی به مسیر بعدی ساخته شود و بر اساس ابعاد، زاویه، مسیر حرکت و فضای نصب به‌صورت سفارشی تولید گردد
محصولات مرتبط
در بسیاری از خطوط تولید، مواد پس از خروج از یک دستگاه باید بدون پخش‌شدن یا خارج‌شدن از مسیر، به مرحله بعد منتقل شوند.
شوت انتقال مواد برای ایجاد همین مسیر استفاده می‌شود.
شوت می‌تواند بین دو دستگاه، بین نوار نقاله و دستگاه، از خروجی یک ماشین به مخزن یا از یک ارتفاع به سطح پایین‌تر قرار گیرد.
فرم شوت بسته به کاربرد می‌تواند ساده، شیب‌دار، چندتکه، خم‌کاری‌شده یا دارای فلنج و صفحات اتصال باشد.
از آنجا که فاصله تجهیزات و محل نصب در خطوط تولید متفاوت است، ساخت شوت سفارشی معمولاً بر اساس ابعاد واقعی پروژه انجام می‌شود.
تفاوت شوت با هاپر
هاپر معمولاً برای دریافت، جمع‌آوری یا تغذیه مواد طراحی می‌شود، در حالی که شوت وظیفه اصلی هدایت مواد از یک نقطه به نقطه دیگر را بر عهده دارد.
برای مثال:
- هاپر می‌تواند مواد را در ورودی یک دستگاه دریافت کند.
- شوت می‌تواند مواد خروجی دستگاه را به نوار نقاله بعدی هدایت کند.
در یک خط تولید ممکن است هر دو قطعه در کنار یکدیگر استفاده شوند.
کاربردهای شوت انتقال مواد
شوت سفارشی می‌تواند در موارد زیر استفاده شود:
- خطوط نوار نقاله
- انتقال مواد بین دو دستگاه
- خروجی ماشین‌آلات
- ورودی دستگاه‌های تولید
- خطوط بسته‌بندی
- تجهیزات انتقال مواد
- ماشین‌آلات صنعتی
- خطوط تولید اتوماتیک
- سیستم‌های تخلیه
- انتقال قطعات تولیدشده
- هدایت مواد دانه‌ای
- انتقال قطعات کوچک
- تجهیزات جمع‌آوری محصول
- سیستم‌های اتوماسیون صنعتی
انواع شوت قابل ساخت
شوت مستقیم
برای هدایت مستقیم مواد از یک خروجی به نقطه دریافت.
شوت شیب‌دار
برای انتقال مواد با استفاده از اختلاف ارتفاع.

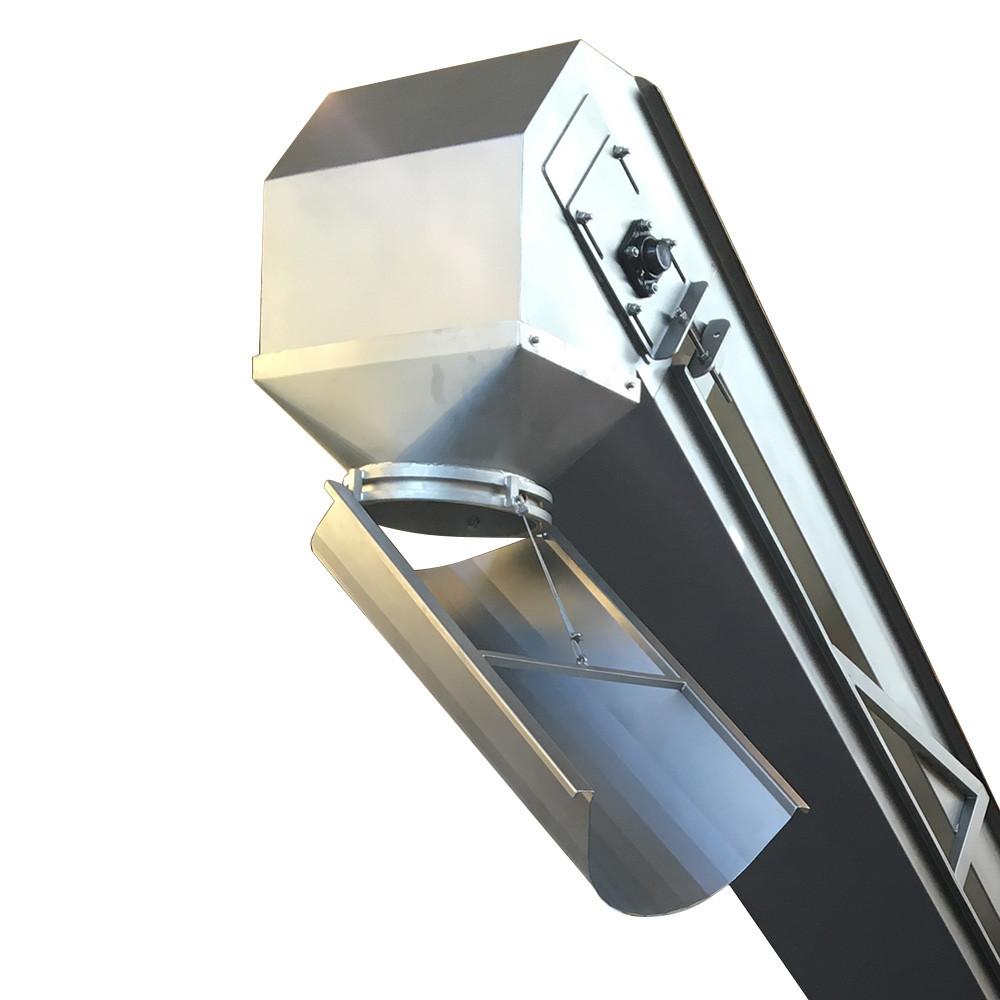

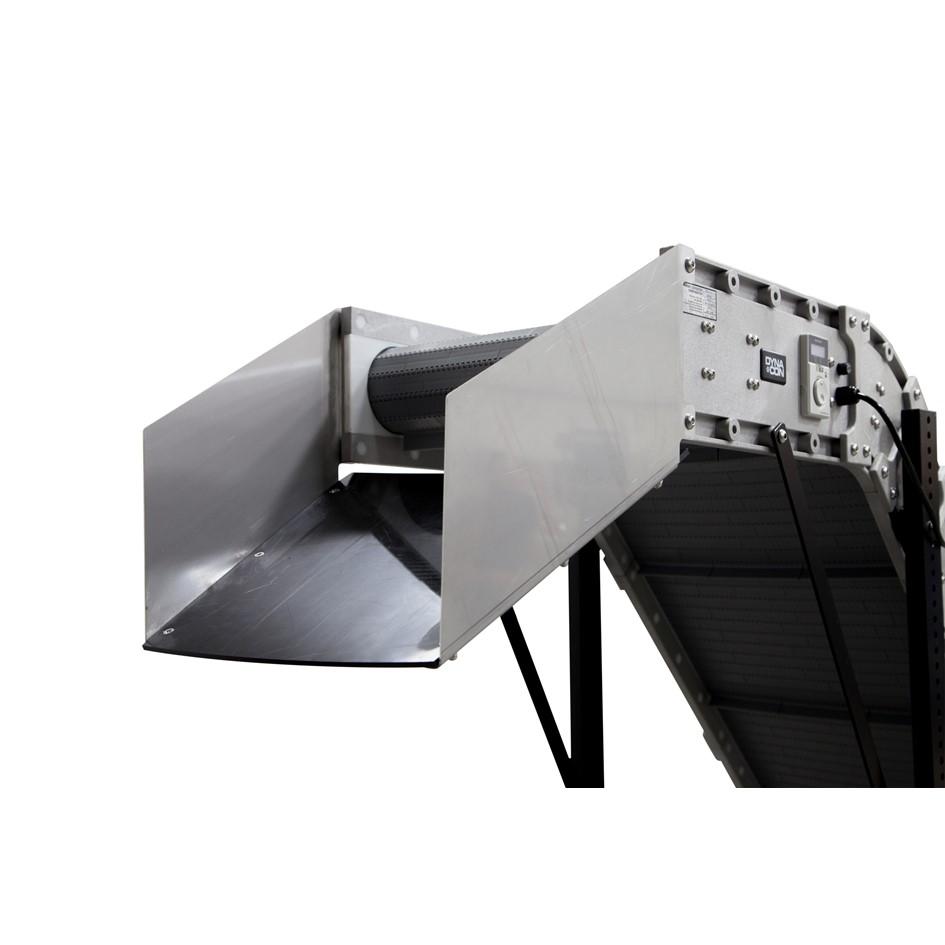

شوت خروجی نوار نقاله
برای هدایت مواد خارج‌شده از انتهای کانوایر به مخزن، دستگاه یا نوار بعدی.
شوت ورودی دستگاه
برای هدایت مواد به دهانه ورودی ماشین‌آلات.

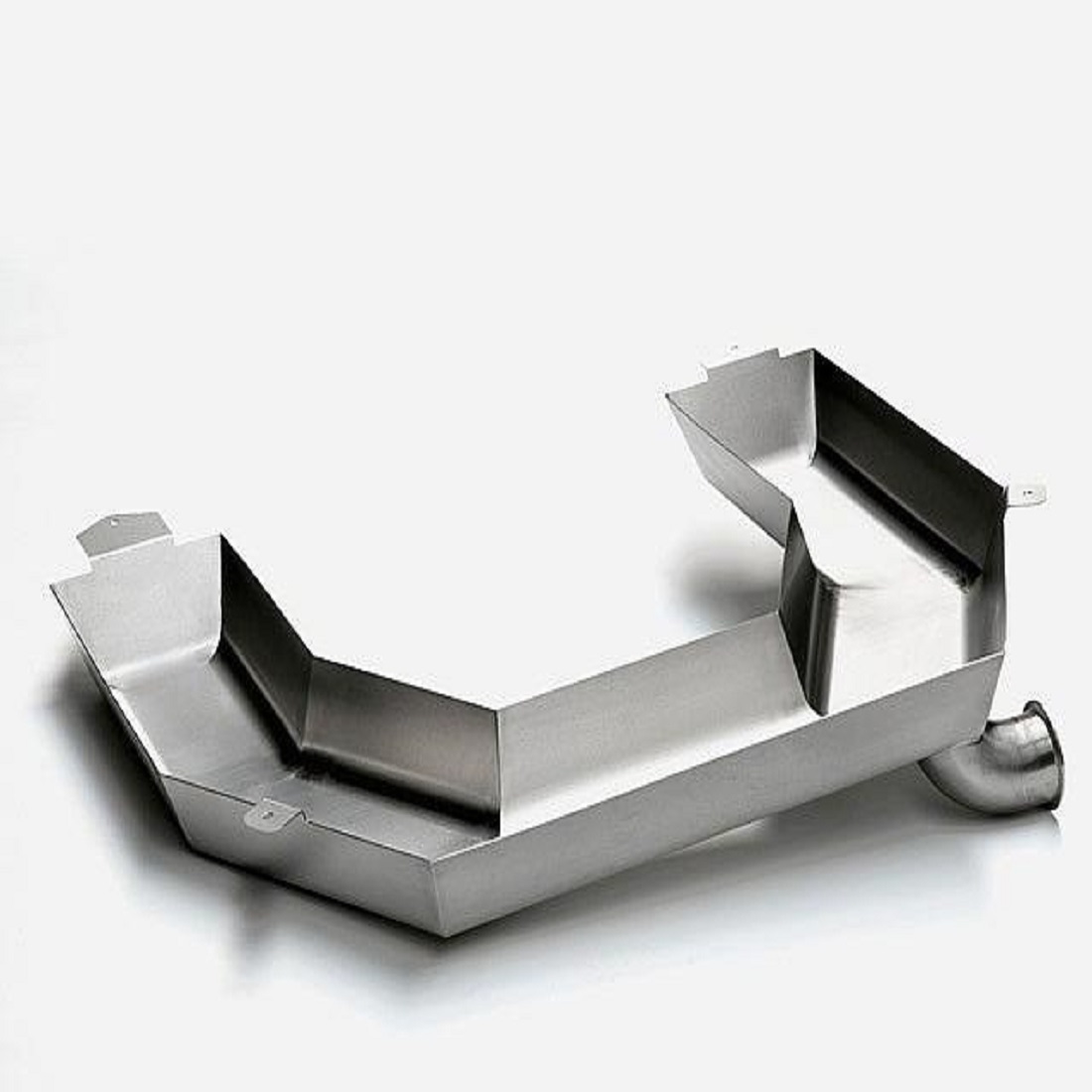

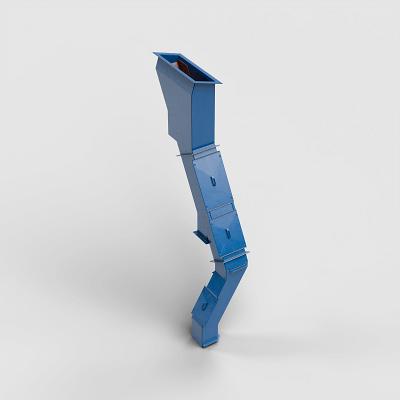

شوت چندبخشی
برای مسیرهای پیچیده‌تر که نیاز به چند قطعه و بخش اتصال دارند.

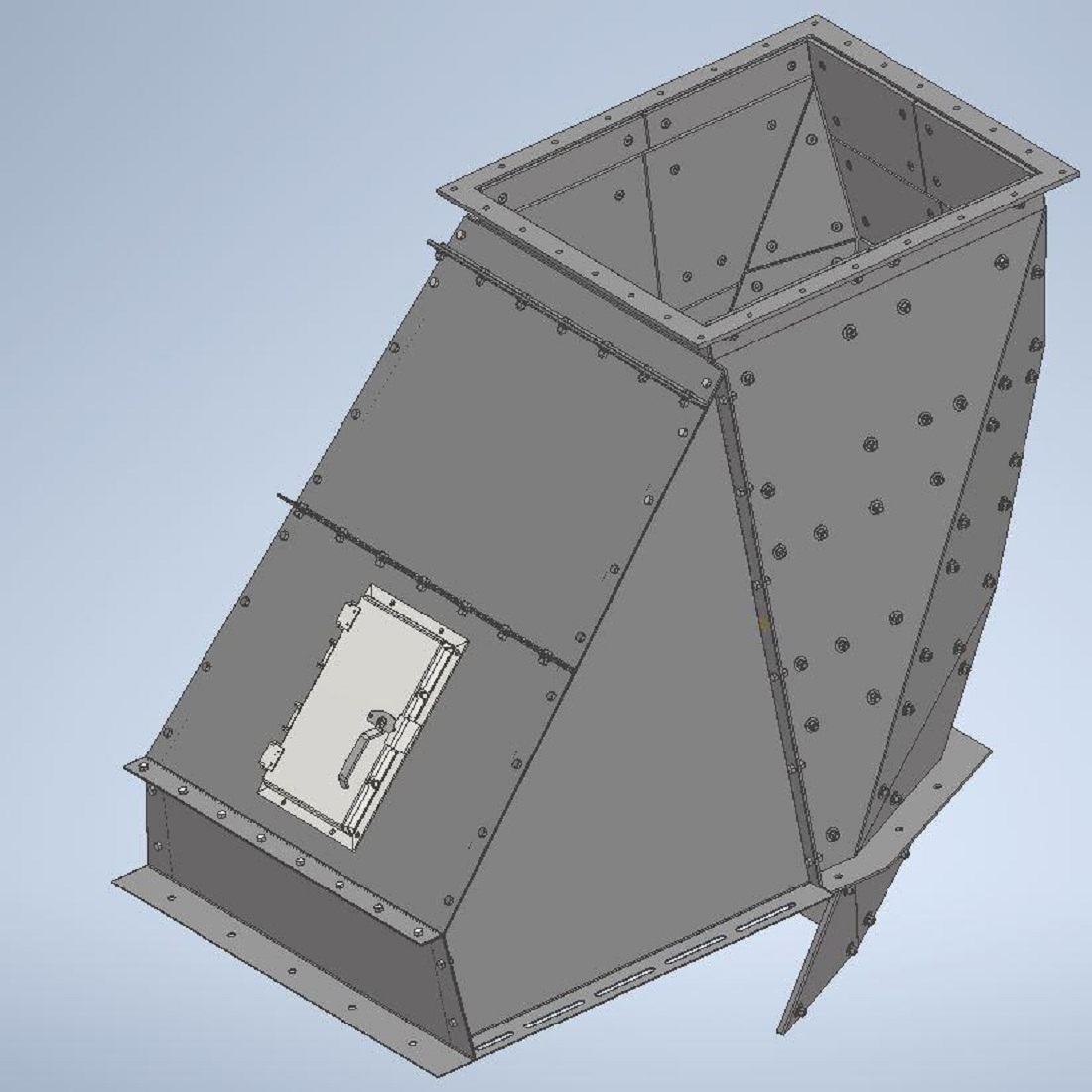

شوت فلنج‌دار
برای اتصال مکانیکی به دستگاه، کانال یا تجهیزات دیگر.
شوت استیل
برای کاربردهایی که استفاده از استیل به دلیل شرایط محیطی یا نوع ماده موردنیاز است.
شوت سفارشی
برای خطوط تولید و دستگاه‌هایی که ابعاد یا مسیر انتقال آنها استاندارد نیست.
طراحی مسیر انتقال
در طراحی شوت باید مسیر واقعی حرکت ماده در نظر گرفته شود.
موارد مهم شامل:
- نقطه ورود
- نقطه خروج
- فاصله بین تجهیزات
- ارتفاع
- زاویه شوت
- عرض مسیر
- طول مسیر
- ابعاد دهانه ورودی
- ابعاد دهانه خروجی
- فضای اطراف
- محل پیچ‌های اتصال
است.
در صورت نیاز می‌توان در محل‌های اتصال، فلنج یا لبه‌های تقویتی نیز طراحی کرد.
شوت برای مواد مختلف
نوع ماده روی طراحی شوت تأثیر دارد.
برای مثال، مشخصات شوت برای:
- قطعات فلزی
- قطعات تولیدی
- مواد دانه‌ای
- مواد گرانولی
- مواد پودری
- محصولات بسته‌بندی
- مواد اولیه صنعتی
ممکن است یکسان نباشد.
در مواد خاص، مشخصات ماده، وزن، اندازه قطعات، نحوه تخلیه و شرایط کاری باید قبل از ساخت مشخص شود.
برش لیزر فایبر
قطعات ورقی شوت را می‌توان با لیزر فایبر برش داد.
این روش برای تولید:
- دیواره‌های شوت
- صفحات اتصال
- فلنج‌ها
- سوراخ‌های پیچ
- زبانه‌های مونتاژ
- قطعات تقویتی
مناسب است.
برای قطعات دوبعدی، فایل DXF یا DWG می‌تواند مبنای برش باشد.
خم‌کاری با برک
در بسیاری از شوت‌های ورقی، خم‌کاری بخش مهمی از ساخت است.
خم‌کاری می‌تواند برای ایجاد:
- دیواره‌های جانبی
- کف شوت
- لبه‌های اتصال
- لبه تقویتی
- فرم کانالی
- زوایای انتقال
استفاده شود.
فرم خم باید با ابعاد نهایی مسیر انتقال و فضای نصب هماهنگ باشد.
جوشکاری شوت
در شوت‌های چندتکه یا مدل‌هایی که نیاز به اتصال دائمی قطعات دارند، می‌توان از جوشکاری استفاده کرد.
بسته به جنس و ضخامت:
- جوش CO2 / MIG
- جوش TIG / آرگون
قابل استفاده است.
فلنج و محل اتصال
شوت می‌تواند در ابتدا یا انتها دارای فلنج باشد تا به تجهیزات دیگر متصل شود.
محل اتصال می‌تواند شامل:
- سوراخ پیچ
- شیار
- لبه اتصال
- فلنج محیطی
- صفحات اتصال
- پایه نگهدارنده
باشد.
تقویت شوت
در مدل‌های بزرگ‌تر یا شوت‌هایی که در معرض بار یا ضربه قرار می‌گیرند، ممکن است نیاز به تقویت وجود داشته باشد.
در این حالت می‌توان از:
- تسمه
- نبشی
- پروفیل
- لبه خم‌شده
- صفحات تقویتی
استفاده کرد.
نوع و ابعاد تقویت‌کننده باید بر اساس شرایط واقعی استفاده مشخص شود.
جنس شوت
فولاد
برای بسیاری از کاربردهای عمومی ماشین‌آلات و خطوط تولید مناسب است.
استیل
برای محیط‌های مرطوب، خورنده یا کاربردهایی که شرایط سطحی خاص اهمیت دارد، قابل بررسی است.
آلومینیوم
در پروژه‌هایی که وزن کمتر اهمیت دارد، امکان بررسی دارد.
جنس نهایی باید بر اساس نوع ماده، محیط کاری و شرایط مکانیکی انتخاب شود.
رنگ و پوشش
شوت‌های فولادی در صورت نیاز می‌توانند پس از ساخت با رنگ کوره‌ای الکترواستاتیک پوشش داده شوند.
در انتخاب رنگ و پوشش باید نوع ماده عبوری و شرایط محیطی در نظر گرفته شود.
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع قطعه | شوت انتقال مواد صنعتی |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| طول | سفارشی |
| عرض | سفارشی |
| ارتفاع | سفارشی |
| دهانه ورودی | سفارشی |
| دهانه خروجی | سفارشی |
| زاویه انتقال | سفارشی |
| ضخامت ورق | سفارشی |
| فرم | مستقیم، شیب‌دار، چندبخشی و سفارشی |
| فلنج | قابل سفارش |
| سوراخ اتصال | سفارشی |
| تقویت‌کننده | قابل انجام |
| خم‌کاری | قابل انجام |
| CNC | قابل انجام در بخش‌های موردنیاز |
| جوشکاری | قابل انجام |
| رنگ | کوره‌ای الکترواستاتیک |
| ساخت طبق نقشه | دارد |
| ساخت طبق نمونه | قابل بررسی |
| تولید | نمونه و تیراژ |
اطلاعات مورد نیاز برای سفارش
برای ساخت شوت انتقال مواد، اطلاعات زیر بسیار مهم است:
- محل شروع مسیر
- محل پایان مسیر
- فاصله بین دو نقطه
- ارتفاع ابتدا و انتها
- ابعاد دهانه ورودی
- ابعاد دهانه خروجی
- زاویه موردنظر
- نوع ماده
- ابعاد تقریبی مواد
- وزن یا شرایط بار در صورت اهمیت
- جنس
- ضخامت
- محل‌های اتصال
- تعداد سوراخ‌ها
- نیاز به فلنج
- تعداد قطعات
اگر شوت برای یک دستگاه موجود ساخته می‌شود، ارسال عکس محل نصب به همراه چند اندازه اصلی می‌تواند برای طراحی کمک‌کننده باشد.
فایل مناسب برای سفارش
فایل‌های زیر برای سفارش قابل استفاده هستند:
- DXF
- DWG
- STEP / STP
- PDF نقشه فنی
- فایل سه‌بعدی CAD
- نقشه دستی اندازه‌گذاری‌شده
- تصاویر دارای ابعاد
- نمونه فیزیکی
برای قطعات ورقی، DXF و DWG مناسب هستند؛ در مدل‌های دارای خم و فرم سه‌بعدی، STEP/STP اطلاعات کامل‌تری ارائه می‌دهد.
قیمت ساخت شوت به چه عواملی بستگی دارد؟
قیمت نهایی به موارد زیر وابسته است:
- جنس ورق
- ضخامت
- ابعاد
- مقدار متریال مصرفی
- تعداد قطعات
- تعداد خم‌ها
- پیچیدگی فرم
- طول جوشکاری
- فلنج و اتصالات
- قطعات تقویتی
- ماشین‌کاری
- نوع پوشش
- تعداد سفارش
مزایای شوت انتقال مواد سفارشی
- طراحی متناسب با مسیر واقعی
- مناسب خطوط تولید
- مناسب نوار نقاله
- مناسب ماشین‌آلات صنعتی
- امکان ساخت از فولاد و استیل
- برش لیزر فایبر
- خم‌کاری دقیق
- جوشکاری
- امکان ساخت فلنج
- امکان تقویت
- امکان رنگ کوره‌ای
- ساخت طبق نقشه
- امکان ساخت طبق نمونه
- تولید نمونه و تیراژ
مراحل ساخت
- دریافت ابعاد و مشخصات مسیر
- بررسی محل اتصال
- تعیین جنس و ضخامت
- طراحی یا بررسی نقشه
- برش قطعات با لیزر فایبر
- خم‌کاری
- مونتاژ اولیه
- جوشکاری
- اجرای فلنج و قطعات اتصال در صورت نیاز
- نصب تقویت‌کننده‌ها
- ماشین‌کاری تکمیلی در صورت نیاز
- پرداخت و آماده‌سازی
- رنگ یا پوشش در صورت سفارش
- کنترل ابعاد و تحویل
سوالات متداول
شوت انتقال مواد صنعتی چیست؟
قطعه‌ای فلزی برای هدایت مواد از یک نقطه به نقطه دیگر در ماشین‌آلات و خطوط تولید است.
شوت چه تفاوتی با هاپر دارد؟
هاپر بیشتر برای دریافت، جمع‌آوری یا تغذیه مواد استفاده می‌شود؛ شوت وظیفه اصلی هدایت مواد در مسیر انتقال را بر عهده دارد.
آیا شوت نوار نقاله سفارشی ساخته می‌شود؟
بله. می‌توان شوت را مطابق عرض نوار، ارتفاع، مسیر خروجی و محل اتصال به تجهیزات طراحی کرد.
آیا شوت از استیل ساخته می‌شود؟
بله. در صورت نیاز پروژه، امکان ساخت شوت از استیل وجود دارد.
آیا شوت می‌تواند فلنج داشته باشد؟
بله. برای اتصال به دستگاه، کانال یا تجهیزات دیگر می‌توان فلنج و سوراخ‌های اتصال طراحی کرد.
آیا امکان ساخت شوت شیب‌دار وجود دارد؟
بله. زاویه شوت می‌تواند بر اساس مسیر انتقال و اختلاف ارتفاع موردنظر طراحی شود.
آیا شوت را می‌توان با لیزر و خم‌کاری ساخت؟
بله. قطعات ورقی شوت می‌توانند با لیزر فایبر برش داده شده و سپس با دستگاه برک خم‌کاری و مونتاژ شوند.
آیا شوت رنگ کوره‌ای می‌شود؟
برای مدل‌های فولادی مناسب، امکان رنگ کوره‌ای الکترواستاتیک وجود دارد.
آیا ساخت شوت بدون نقشه امکان دارد؟
در بسیاری از موارد بله. با عکس، ابعاد محل نصب، مسیر انتقال و مشخصات ورودی و خروجی می‌توان امکان ساخت را بررسی کرد
