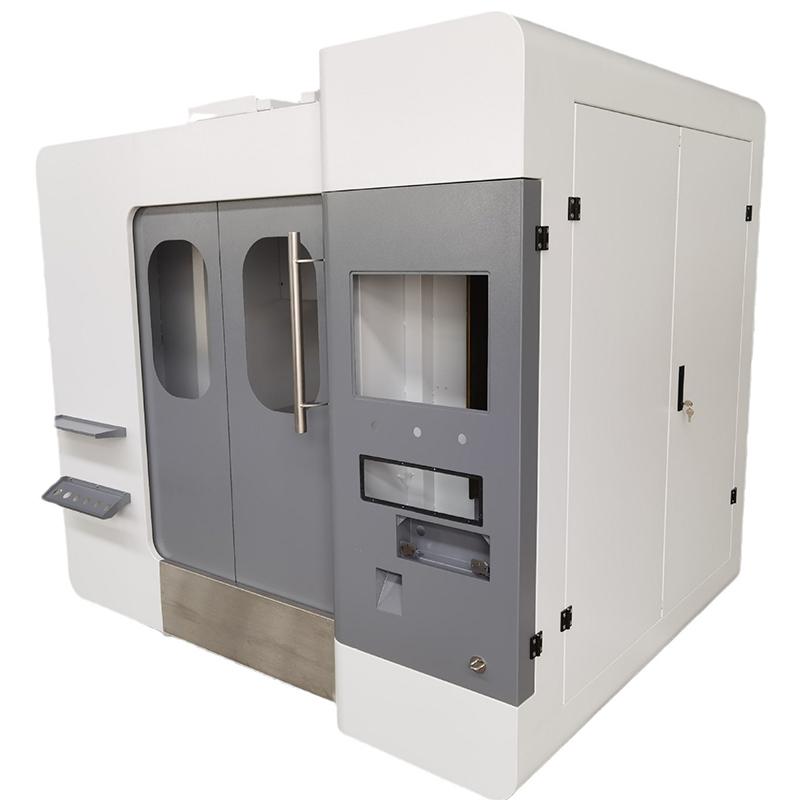

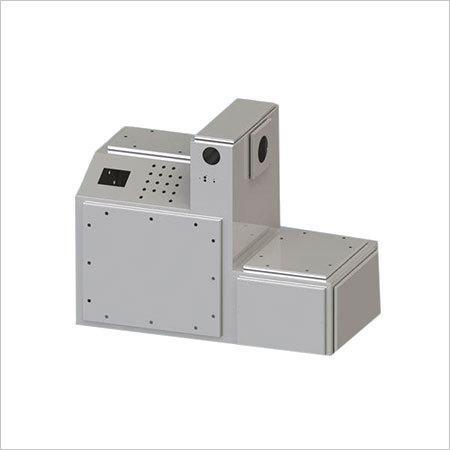

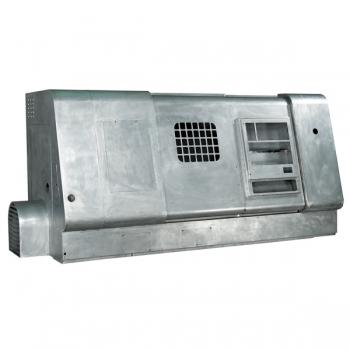

کاور و محافظ فلزی ماشین‌آلات برای پوشاندن، محافظت یا جداسازی بخش‌هایی از دستگاه مانند موتور، گیربکس، قطعات متحرک و مجموعه‌های مکانیکی ساخته می‌شود.این قطعات می‌توانند با توجه به ابعاد دستگاه از ورق فولادی، استیل یا متریال مناسب تولید شده و با لیزر فایبر، خم‌کاری، جوشکاری و در صورت نیاز رنگ کوره‌ای تکمیل شوند
محصولات مرتبط
در بسیاری از ماشین‌آلات صنعتی، بخشی از تجهیزات باید در برابر گردوغبار، برخورد، آلودگی یا تماس ناخواسته محافظت شوند.
از طرف دیگر، بعضی قسمت‌های دستگاه مانند موتور، گیربکس، کوپلینگ، تسمه، زنجیر و سایر اجزای متحرک نیاز به یک پوشش یا حفاظ مناسب دارند.
کاور فلزی ماشین‌آلات صنعتی می‌تواند متناسب با شکل واقعی دستگاه ساخته شود تا علاوه بر پوشش مناسب، فضای کافی برای نصب، بازدید و تعمیرات باقی بماند.
این محصول برخلاف کاورهای آماده، بر اساس ابعاد و ساختار همان دستگاه تولید می‌شود.
انواع کاور و محافظ قابل ساخت
بسته به نوع ماشین‌آلات می‌توان انواع مختلفی از کاور را تولید کرد:
- کاور موتور
- کاور گیربکس
- کاور کوپلینگ
- محافظ تسمه
- محافظ زنجیر
- کاور قطعات متحرک
- محافظ شفت
- کاور تجهیزات مکانیکی
- کاور جانبی دستگاه
- کاور بالایی ماشین‌آلات
- حفاظ ورقی صنعتی
- پوشش فلزی سفارشی
- کاور قطعات داخلی دستگاه
- محافظ تجهیزات خطوط تولید
کاور موتور صنعتی
برای موتور و الکتروموتور می‌توان کاور را مطابق ابعاد واقعی تجهیز طراحی کرد.
در طراحی باید فضای کافی برای:
- تهویه
- دسترسی تعمیراتی
- کابل‌کشی
- اتصالات
- باز و بسته کردن کاور
در نظر گرفته شود.
در صورت وجود فن یا بخش‌های نیازمند جریان هوا، طراحی کاور باید متناسب با ساختار تجهیز انجام شود.
محافظ گیربکس
گیربکس نیز بسته به محل نصب و شرایط کاری می‌تواند به پوشش یا محافظ اختصاصی نیاز داشته باشد.
کاور گیربکس می‌تواند به‌صورت چندتکه یا یکپارچه ساخته شود و برای بازدید یا تعمیر، امکان باز شدن آن در طراحی لحاظ شود.
محافظ تسمه و زنجیر
در دستگاه‌هایی که از تسمه، زنجیر یا اجزای چرخان استفاده می‌کنند، می‌توان حفاظ فلزی متناسب با مسیر حرکت این اجزا تولید کرد.
محل نصب، فاصله از قطعات متحرک و امکان دسترسی برای سرویس باید در طراحی لحاظ شود.
کاور کوپلینگ و شفت
برای برخی مجموعه‌های انتقال قدرت می‌توان کاور جداگانه‌ای طراحی کرد که اطراف کوپلینگ یا بخش مشخصی از شفت را پوشش دهد.
این نوع کاور باید به‌گونه‌ای طراحی شود که با قطعات متحرک تداخل نداشته باشد.
ساخت کاور با لیزر فایبر
فرم اصلی کاور و سوراخ‌های موردنیاز می‌توانند با برش لیزر فایبر تولید شوند.
با لیزر می‌توان موارد زیر را اجرا کرد:
- فرم خارجی
- سوراخ‌های نصب
- شیارها
- محل پیچ‌ها
- سوراخ‌های تهویه
- پنجره‌های بازدید
- الگوهای خاص
خم‌کاری کاور
بخش مهمی از کاورهای ماشین‌آلات با خم‌کاری برک شکل می‌گیرند.
خم‌کاری می‌تواند برای ایجاد:
- دیواره
- لبه
- گوشه
- فلنج اتصال
- تقویت لبه
- فرم U
- فرم L
- پوشش چندوجهی
استفاده شود.
این روش امکان ساخت کاورهای یکپارچه‌تر و تمیزتر را فراهم می‌کند.
جوشکاری کاور
اگر کاور از چند بخش تشکیل شود، امکان اتصال قطعات با جوشکاری وجود دارد.
بسته به جنس و کاربرد می‌توان از:
- TIG / آرگون
- CO2 / MIG
استفاده کرد.
کاور با درب یا پنل بازشو
در صورت نیاز می‌توان بخشی از کاور را به‌صورت بازشو طراحی کرد.
برای مثال:
- درب بازدید
- پنل سرویس
- دریچه دسترسی
- پنل پیچ‌شونده
- بخش قابل جداسازی
می‌تواند در طراحی لحاظ شود.
این موضوع برای تجهیزاتی که نیاز به سرویس دوره‌ای دارند اهمیت دارد.
جنس کاور ماشین‌آلات
بسته به کاربرد می‌توان کاور را از:
- فولاد
- استیل
- آلومینیوم در کاربردهای مناسب
ساخت.
ضخامت ورق نیز باید بر اساس ابعاد کاور، روش نصب و شرایط کاری انتخاب شود.
رنگ و پوشش
کاورهای فولادی در صورت نیاز می‌توانند پس از ساخت برای رنگ کوره‌ای الکترواستاتیک آماده شوند.
رنگ نهایی می‌تواند بر اساس نیاز پروژه انتخاب شود.
در پروژه‌هایی که ظاهر دستگاه اهمیت دارد، رنگ و پرداخت مناسب می‌تواند ظاهر یکپارچه‌تری ایجاد کند.
کاربردهای کاور و محافظ فلزی
- ماشین‌آلات صنعتی
- دستگاه‌های تولیدی
- خطوط تولید
- تجهیزات انتقال
- نوار نقاله
- دستگاه‌های بسته‌بندی
- ماشین‌آلات مونتاژ
- موتور و گیربکس
- کوپلینگ
- تسمه و زنجیر
- تجهیزات مکانیکی
- دستگاه‌های اتوماسیون صنعتی
- ماشین‌آلات سفارشی
طراحی برای دسترسی تعمیراتی
یکی از نکات مهم در ساخت کاور ماشین‌آلات، امکان دسترسی به قطعات برای سرویس است.
به همین دلیل در صورت نیاز می‌توان:
- پنل بازشو
- درب سرویس
- دریچه بازدید
- پیچ‌های دسترسی
- قسمت‌های جداشونده
را در طراحی لحاظ کرد.
طراحی کاور برای تجهیزات دارای تهویه
اگر قطعه‌ای مانند موتور یا تجهیزات دیگر نیاز به گردش هوا داشته باشد، کاور نباید بدون درنظر گرفتن شرایط تهویه طراحی شود.
در صورت نیاز می‌توان محل سوراخ‌ها یا الگوی بازشو را در قسمت‌های مناسب طراحی کرد.
ابعاد و الگوی بازشو باید متناسب با تجهیز واقعی تعیین شود.
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع | کاور، محافظ یا حفاظ فلزی |
| جنس | فولاد، استیل و متریال مناسب پروژه |
| ضخامت ورق | سفارشی |
| طول و عرض | سفارشی |
| ارتفاع | سفارشی |
| سوراخ نصب | قابل سفارش |
| دریچه بازدید | قابل سفارش |
| پنل بازشو | قابل سفارش |
| سوراخ تهویه | قابل سفارش |
| برش لیزر | قابل انجام |
| خم‌کاری برک | قابل انجام |
| جوشکاری TIG | قابل انجام |
| جوشکاری CO2 | قابل انجام |
| CNC | در صورت نیاز قابل انجام |
| رنگ کوره‌ای | قابل انجام |
| ساخت طبق نقشه | دارد |
| ساخت طبق نمونه | قابل بررسی |
اطلاعات لازم برای سفارش
برای ساخت کاور، بهتر است اطلاعات زیر ارسال شود:
- ابعاد قطعه یا مجموعه موردنظر
- عکس دستگاه
- محل نصب کاور
- فاصله کاور از قطعات
- محل پیچ‌های نصب
- قسمت‌هایی که باید بازدید شوند
- نیاز به درب یا پنل بازشو
- نیاز به تهویه
- جنس موردنظر
- ضخامت ورق در صورت مشخص بودن
- تعداد قطعات
اگر کاور برای موتور، گیربکس، تسمه یا کوپلینگ است، ابعاد واقعی مجموعه نیز اهمیت زیادی دارد.
فایل‌های مناسب برای سفارش
برای ساخت کاور ورقی می‌توان از:
- DXF
- DWG
- PDF اندازه‌گذاری‌شده
- STEP / STP
- IGES / IGS
استفاده کرد.
برای قطعات سه‌بعدی و کاورهای پیچیده، مدل سه‌بعدی به همراه نقشه ابعادی اطلاعات کامل‌تری در اختیار تولید قرار می‌دهد.
در صورت نبود فایل، عکس و ابعاد دستگاه نیز می‌تواند برای بررسی اولیه ارسال شود.
عوامل مؤثر بر قیمت
قیمت کاور به عوامل زیر بستگی دارد:
- جنس ورق
- ضخامت
- ابعاد
- تعداد قطعات
- تعداد خم‌ها
- مقدار برش لیزر
- تعداد سوراخ‌ها
- دریچه‌ها
- پنل‌های بازشو
- جوشکاری
- ماشین‌کاری
- رنگ و پوشش
- پیچیدگی طراحی
- تعداد تولید
مزایای کاور فلزی سفارشی
- ساخت مطابق ابعاد دستگاه
- امکان طراحی اختصاصی
- مناسب موتور و گیربکس
- مناسب قطعات متحرک
- امکان ایجاد دریچه بازدید
- امکان ایجاد پنل بازشو
- امکان ایجاد سوراخ‌های تهویه
- برش دقیق با لیزر
- خم‌کاری سفارشی
- امکان جوشکاری
- امکان رنگ کوره‌ای
- مناسب ماشین‌آلات جدید و قدیمی
- امکان تولید نمونه و تیراژ
تفاوت کاور با شاسی و فیکسچر
برای جلوگیری از اشتباه در انتخاب محصول:

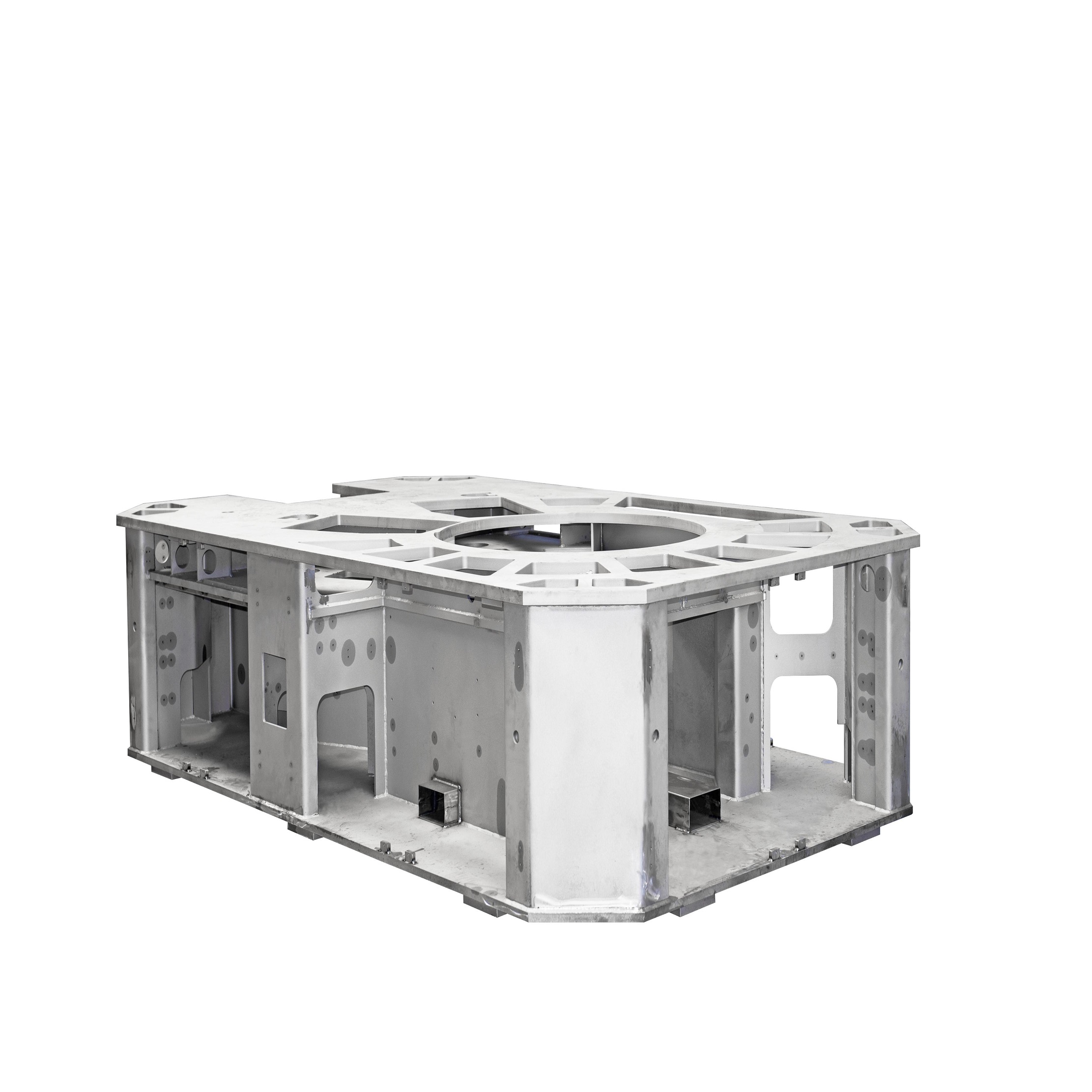

شاسی ماشین‌آلات وظیفه ایجاد ساختار اصلی و محل نصب تجهیزات را دارد.
فیکسچر صنعتی برای موقعیت‌دهی و نگهداری قطعه هنگام تولید یا مونتاژ استفاده می‌شود.
کاور و محافظ فلزی برای پوشش، محافظت یا جداسازی بخش مشخصی از دستگاه ساخته می‌شود.
بنابراین هر سه محصول کاربرد متفاوتی دارند و بهتر است در فروشگاه صفحات جداگانه داشته باشند.
سوالات متداول
کاور فلزی ماشین‌آلات برای چه کاری استفاده می‌شود؟
برای پوشاندن و محافظت از بخش‌هایی مانند موتور، گیربکس، کوپلینگ، تسمه، زنجیر و سایر تجهیزات ماشین‌آلات استفاده می‌شود.
آیا کاور طبق ابعاد دستگاه ساخته می‌شود؟
بله. کاور می‌تواند کاملاً متناسب با ابعاد و ساختار دستگاه تولید شود.
آیا امکان ساخت کاور موتور وجود دارد؟
بله. کاور موتور می‌تواند بر اساس ابعاد موتور، محل نصب، نیاز به تهویه و دسترسی تعمیراتی طراحی شود.
آیا کاور گیربکس هم تولید می‌شود؟
بله. امکان ساخت کاور سفارشی برای گیربکس و مجموعه انتقال قدرت وجود دارد.
آیا روی کاور دریچه بازدید ایجاد می‌شود؟
بله. در صورت نیاز می‌توان پنل یا دریچه بازدید و تعمیراتی در طراحی در نظر گرفت.
آیا کاور ماشین‌آلات خم‌کاری می‌شود؟
بله. بسیاری از کاورها از ورق برش‌خورده و سپس خم‌کاری‌شده ساخته می‌شوند.
کاور را می‌توان از استیل ساخت؟
بله. در پروژه‌هایی که استیل مناسب باشد، امکان ساخت کاور استیل وجود دارد.
برای سفارش کاور چه چیزی ارسال کنم؟
عکس دستگاه، ابعاد قسمت موردنظر، محل نصب و مشخصات تجهیز را ارسال کنید. در صورت وجود DXF، DWG، STEP یا نقشه فنی، بررسی دقیق‌تر خواهد بود.
