شفت شیاردار CNC برای مجموعه‌هایی ساخته می‌شود که روی سطح شفت به شیار، جای خار یا سایر جزئیات ماشین‌کاری نیاز دارند. این شیارها می‌توانند برای انتقال گشتاور، تثبیت قطعه یا جلوگیری از چرخش نسبی بین شفت و قطعه متصل استفاده شوند.ساخت این قطعات با توجه به شکل شیار و هندسه مورد نیاز می‌تواند با تراش CNC و فرز CNC انجام شود
محصولات مرتبط
شفت‌های مورد استفاده در ماشین‌آلات همیشه دارای سطح کاملاً ساده نیستند. در بسیاری از مکانیزم‌ها لازم است چرخ‌دنده، پولی، کوپلینگ یا قطعه دیگری روی شفت نصب شود و هم‌زمان انتقال حرکت و گشتاور بین دو قطعه انجام گیرد.
در این شرایط، استفاده از جای خار یا شیار روی شفت می‌تواند باعث درگیری مکانیکی مناسب بین شفت و قطعه متصل شود.
ابعاد شفت، قطر محل نصب، طول شیار، عرض و عمق آن و موقعیت دقیق شیار بر اساس طراحی قطعه تعیین می‌شود.
انواع شفت شیاردار

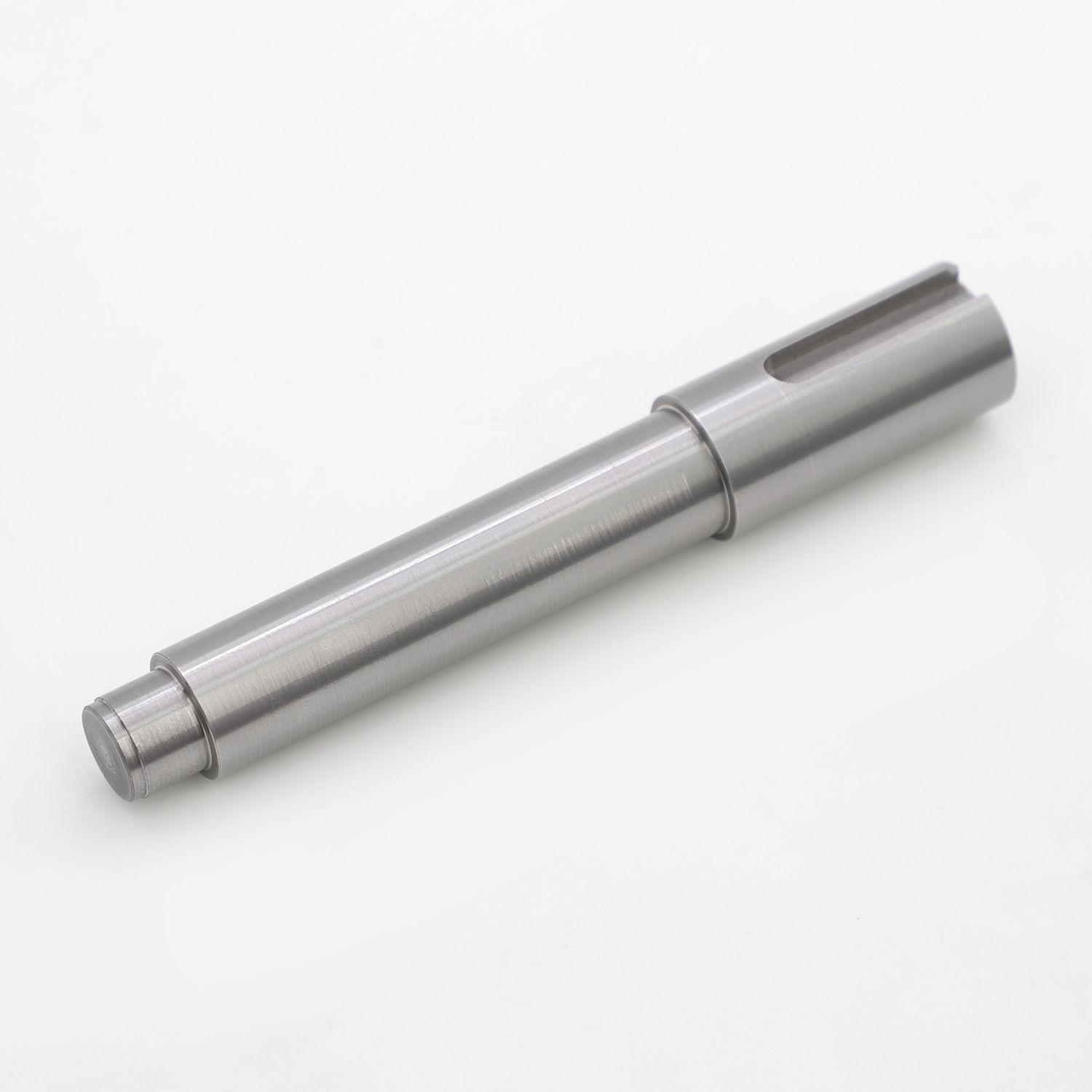

شفت دارای جای خار
رایج‌ترین نوع برای اتصال قطعاتی مانند چرخ‌دنده، پولی و کوپلینگ به شفت.
شفت با شیار طولی
دارای شیار در امتداد طول محور برای کاربردهای خاص مکانیکی.
شفت چندشیاره
برای قطعاتی که به بیش از یک شیار یا جای خار نیاز دارند.
شفت پله‌ای و شیاردار
ترکیبی از چند قطر مختلف به همراه شیار یا جای خار.
شفت شیاردار سفارشی
برای ماشین‌آلات و مکانیزم‌هایی که ابعاد یا شکل شیار آن‌ها استاندارد نیست.
کاربردهای شفت شیاردار
- انتقال گشتاور
- نصب چرخ‌دنده
- نصب پولی
- نصب کوپلینگ
- سیستم‌های انتقال قدرت
- ماشین‌آلات صنعتی
- دستگاه‌های تولیدی
- خطوط تولید
- تجهیزات مکانیکی
- مکانیزم‌های چرخشی
- قطعات یدکی ماشین‌آلات
- دستگاه‌های سفارشی
تفاوت شفت شیاردار با شفت ساده
شفت ساده CNC معمولاً سطح استوانه‌ای ساده دارد و ممکن است برای ایجاد محور یا انتقال حرکت استفاده شود.
اما شفت شیاردار CNC دارای شیار، جای خار یا جزئیات مشابه برای اتصال و تثبیت قطعات است.
بنابراین وجود شیار و نقش آن در اتصال یا انتقال گشتاور، مهم‌ترین تفاوت این محصول با شفت ساده است.
روش ساخت
ساخت قسمت اصلی شفت معمولاً با تراش CNC انجام می‌شود.
پس از تراش، در صورت نیاز به جای خار یا شیارهایی که با تراش ایجاد نمی‌شوند، عملیات تکمیلی با فرز CNC انجام خواهد شد.
بسته به طراحی، امکان اجرای موارد زیر وجود دارد:
- تراش قطرهای مختلف
- ایجاد شانه
- ایجاد جای خار
- ایجاد شیار
- سوراخ‌کاری
- رزوه‌کاری
- تخت‌کاری
- عملیات تکمیلی فرزکاری
جنس شفت شیاردار
فولاد
برای بسیاری از کاربردهای انتقال حرکت و مجموعه‌های صنعتی.
استیل
برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد.
آلومینیوم
برای کاربردهایی که وزن پایین‌تر و ماشین‌کاری مناسب مورد نیاز است.
جنس نهایی باید متناسب با بار، گشتاور، سرعت چرخش و شرایط کاری انتخاب شود.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر شفت | سفارشی |
| طول شفت | سفارشی |
| تعداد شیار | سفارشی |
| عرض شیار | مطابق نقشه |
| عمق شیار | مطابق نقشه |
| طول جای خار | سفارشی |
| موقعیت شیار | سفارشی |
| تعداد پله‌ها | قابل ساخت |
| رزوه | قابل ساخت |
| سوراخ محوری | قابل ساخت |
| جنس | فولاد، استیل، آلومینیوم و متریال مورد توافق |
| تلرانس | مطابق نقشه |
| تعداد | نمونه تا تیراژ |
اطلاعات لازم برای سفارش
برای ساخت شفت شیاردار، این مشخصات اهمیت زیادی دارند:
- قطر شفت
- طول کلی
- نوع شیار یا جای خار
- عرض شیار
- عمق شیار
- طول شیار
- فاصله شیار از انتهای شفت
- تعداد شیارها
- جنس قطعه
- تلرانس‌های مهم
- تعداد مورد نیاز
اگر شفت قرار است با چرخ‌دنده، پولی، کوپلینگ یا قطعه خاصی مونتاژ شود، ارائه نقشه یا ابعاد قطعه مقابل نیز می‌تواند برای بررسی مناسب بودن اتصال مفید باشد.
فایل مناسب برای سفارش
فرمت‌های پیشنهادی:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- فایل CAD سه‌بعدی قابل بررسی
برای جای خار و شیارهای دقیق، نقشه PDF دارای اندازه‌گذاری اهمیت زیادی دارد.
DXF به‌تنهایی معمولاً اطلاعات کامل یک شفت سه‌بعدی را ارائه نمی‌کند.
عوامل مؤثر بر قیمت
قیمت شفت شیاردار بر اساس مواردی مانند:
- جنس
- قطر و طول
- تعداد شیارها
- ابعاد شیار
- پیچیدگی هندسه
- تلرانس
- عملیات تراش
- عملیات فرز
- رزوه یا سوراخ‌کاری
- تعداد قطعات
تعیین می‌شود.
مزایای ساخت سفارشی
- ساخت مطابق نقشه
- امکان اجرای شیارهای اختصاصی
- امکان ساخت جای خار با ابعاد مشخص
- ترکیب تراش CNC و فرز CNC
- مناسب برای قطعات یدکی
- امکان تولید نمونه و تیراژ
- قابلیت ساخت از متریال‌های مختلف
سفارش شفت شیاردار CNC
برای استعلام قیمت، نقشه فنی، فایل سه‌بعدی یا نمونه قطعه را ارسال کنید.
پس از بررسی ابعاد، نوع شیار، جنس، تلرانس و تعداد، امکان ساخت و قیمت تولید مشخص خواهد شد.
سوالات متداول
شفت شیاردار CNC چه کاربردی دارد؟
این شفت برای اتصال و تثبیت قطعاتی مانند چرخ‌دنده، پولی و کوپلینگ و در بسیاری از موارد برای انتقال گشتاور استفاده می‌شود.
آیا شفت دارای جای خار هم در این دسته قرار می‌گیرد؟
بله. شفت دارای جای خار یکی از انواع شفت‌های شیاردار محسوب می‌شود.
آیا ساخت شیار با تراش CNC انجام می‌شود؟
بسته به شکل شیار، ممکن است شیار با تراش یا با عملیات فرز CNC ایجاد شود.
آیا امکان ساخت شفت پله‌ای و شیاردار وجود دارد؟
بله، می‌توان چند قطر مختلف، شانه و شیار را مطابق نقشه روی یک قطعه اجرا کرد.
آیا شفت شیاردار از فولاد و استیل ساخته می‌شود؟
بله، بسته به کاربرد و مشخصات فنی، امکان ساخت از فولاد، استیل و آلومینیوم وجود دارد.
آیا می‌توان شفت قدیمی را دوباره ساخت؟
بله، در صورت امکان اندازه‌برداری و بررسی نمونه، امکان ساخت قطعه مشابه وجود دارد
