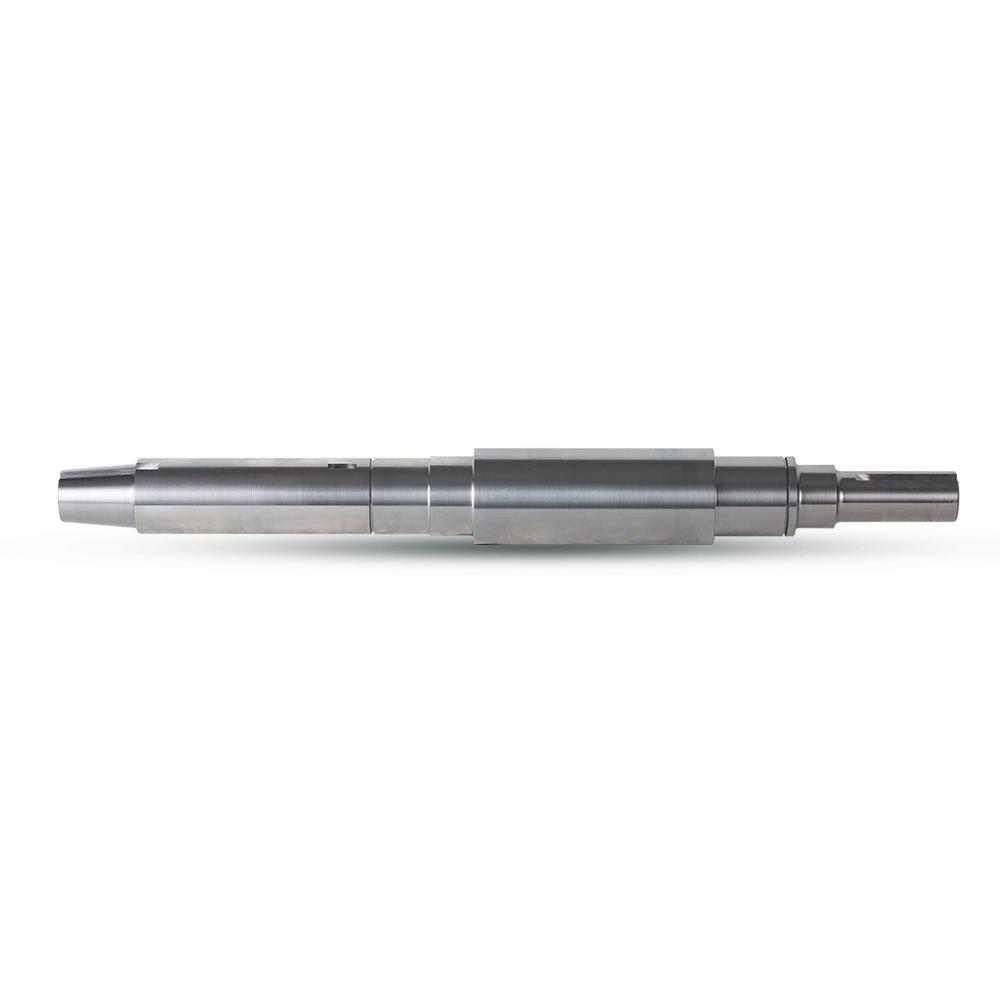

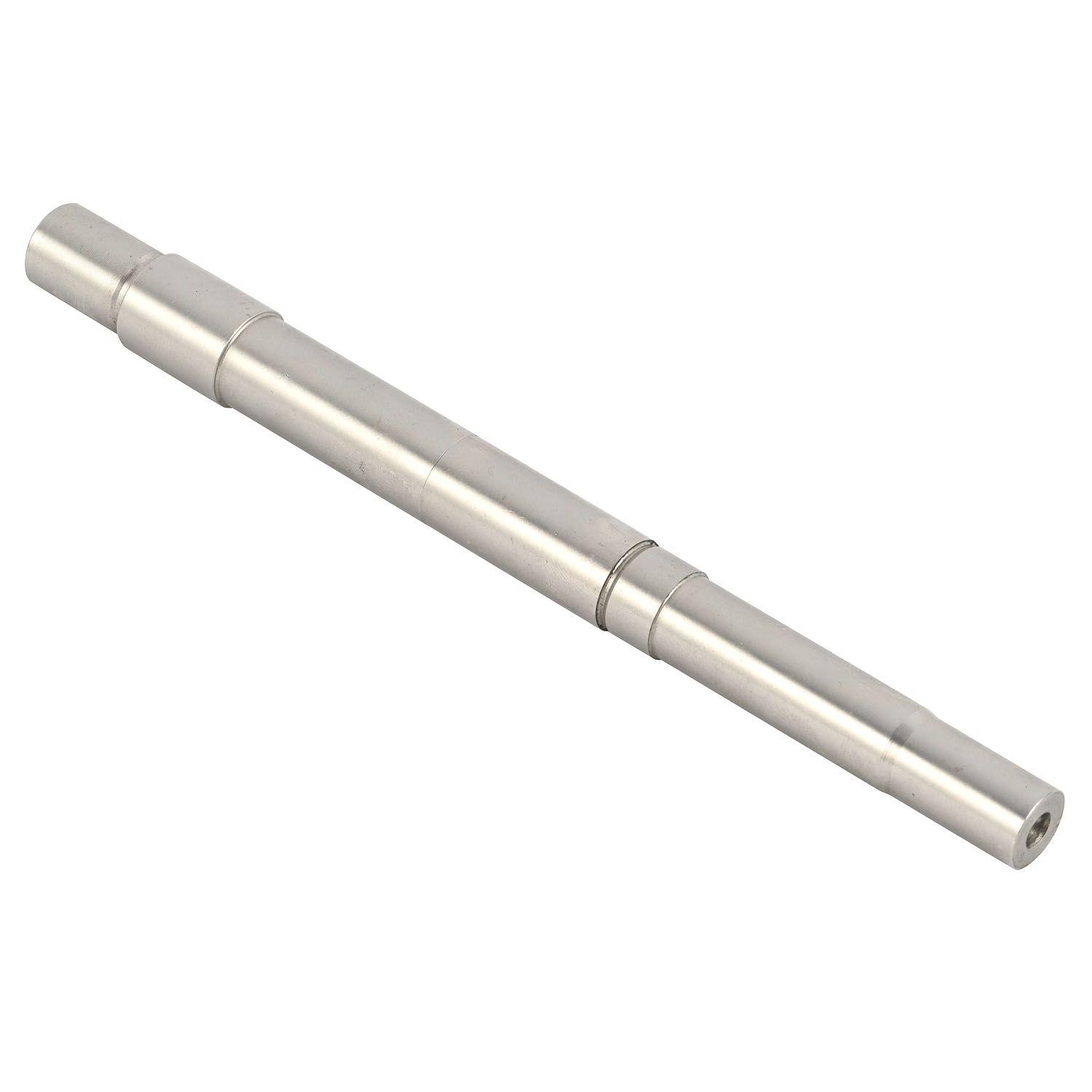

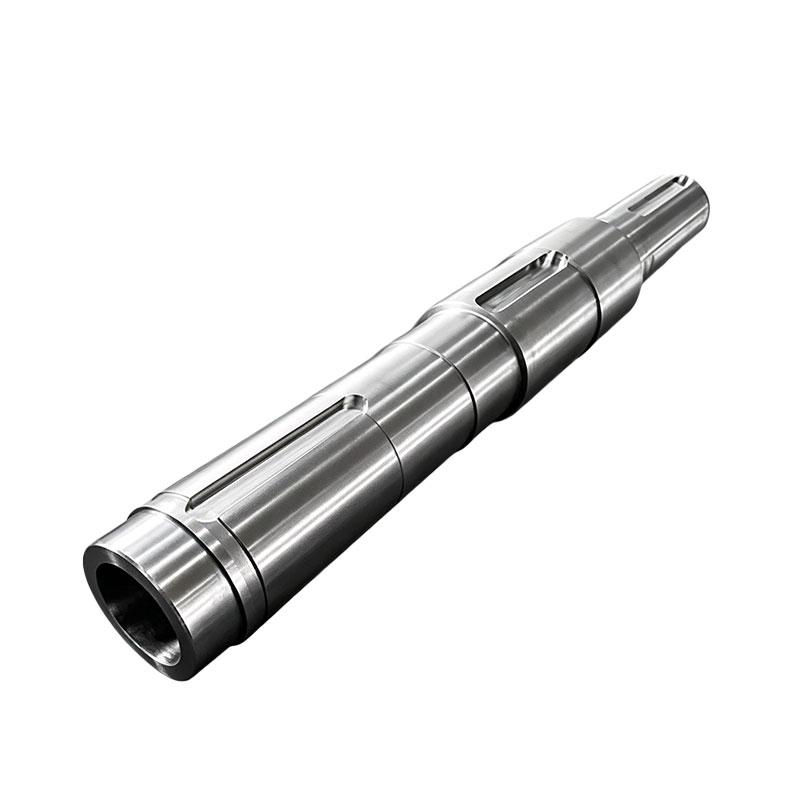

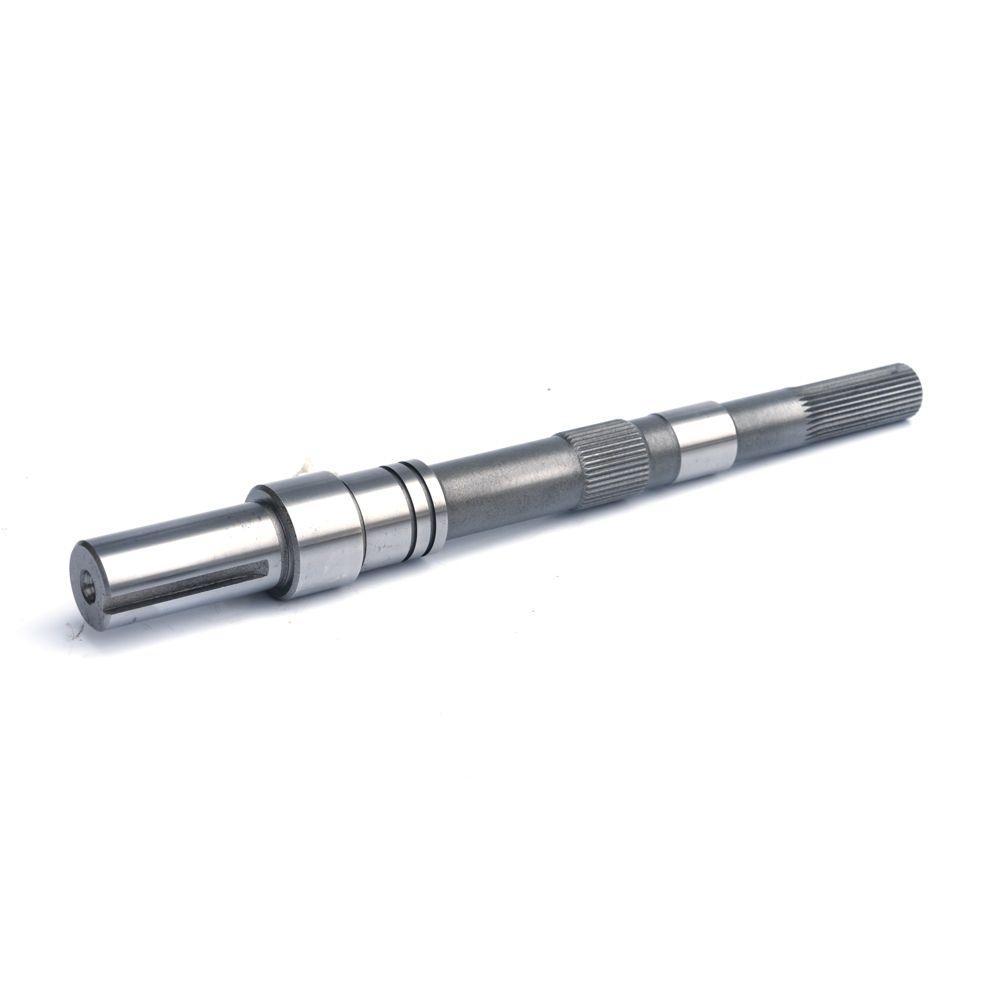

شفت انتقال قدرت CNC برای انتقال حرکت چرخشی و گشتاور بین اجزای مختلف یک ماشین یا سیستم مکانیکی ساخته می‌شود.این شفت می‌تواند دارای پله، شانه، جای خار، شیار، رزوه و سایر جزئیات مورد نیاز باشد و مطابق نقشه، فایل سه‌بعدی یا نمونه قطعه تولید شود
محصولات مرتبط
در بسیاری از ماشین‌آلات، توان تولیدشده توسط موتور باید از طریق یک یا چند محور به بخش‌های مختلف دستگاه منتقل شود. شفت انتقال قدرت یکی از قطعات اصلی این مجموعه است که وظیفه انتقال گشتاور و حرکت چرخشی را بر عهده دارد.
طراحی این شفت‌ها به شرایط کاری دستگاه وابسته است و مواردی مانند قطر شفت، طول، محل یاتاقان‌ها، نحوه اتصال اجزای انتقال قدرت و مقدار گشتاور قابل انتقال باید در طراحی آن در نظر گرفته شود.
ساخت شفت انتقال قدرت با تراش CNC انجام می‌شود و در صورت نیاز به شیار، جای خار یا جزئیات خارج از محور، عملیات تکمیلی با فرز CNC نیز قابل انجام است.
کاربردهای شفت انتقال قدرت
این قطعات در مجموعه‌های مختلف صنعتی کاربرد دارند:
- ماشین‌آلات صنعتی
- خطوط تولید
- گیربکس‌ها
- سیستم‌های انتقال حرکت
- کوپلینگ‌ها
- پولی‌ها
- چرخ‌دنده‌ها
- رولرها
- دستگاه‌های تولیدی
- تجهیزات دوار
- ماشین‌آلات بسته‌بندی
- تجهیزات انتقال مواد
- دستگاه‌های سفارشی
- قطعات یدکی ماشین‌آلات
اجزای قابل اجرا روی شفت انتقال قدرت
بسته به طراحی قطعه، شفت می‌تواند دارای قسمت‌های مختلفی باشد:
جای بلبرینگ و یاتاقان
برای قرارگیری و هدایت شفت در مجموعه مکانیکی.
جای خار
برای اتصال چرخ‌دنده، پولی، کوپلینگ یا سایر قطعات انتقال گشتاور.
پله و شانه
برای تعیین موقعیت قطعات و جلوگیری از جابه‌جایی محوری.
رزوه
برای نصب مهره یا قطعات نگهدارنده.
شیار
برای کاربردهای خاص مکانیکی و انتقال یا تثبیت قطعات.
انواع شفت انتقال قدرت
شفت ساده انتقال قدرت
برای سیستم‌هایی که هندسه شفت نسبتاً ساده است.
شفت پله‌ای انتقال قدرت
برای مجموعه‌هایی که اجزای مختلف روی قطرهای متفاوت نصب می‌شوند.
شفت جای خار
برای اتصال مستقیم قطعات انتقال قدرت مانند پولی، چرخ‌دنده و کوپلینگ.
شفت رزوه‌دار
برای مجموعه‌هایی که به اتصال رزوه‌ای نیاز دارند.
شفت سفارشی انتقال قدرت
برای ماشین‌آلاتی که شفت اختصاصی و غیر استاندارد نیاز دارند.
جنس شفت انتقال قدرت
فولاد
برای بسیاری از کاربردهای انتقال قدرت و ماشین‌آلات صنعتی انتخاب متداولی است.
استیل
برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد.
آلومینیوم
برای کاربردهایی که وزن پایین‌تر قطعه اهمیت دارد و شرایط کاری اجازه استفاده از آلومینیوم را می‌دهد.
انتخاب جنس باید با توجه به گشتاور، بار، سرعت چرخش و شرایط کاری انجام شود.
روش ساخت
فرآیند اصلی ساخت شفت انتقال قدرت با تراش CNC انجام می‌شود.
در صورت نیاز می‌توان عملیات تکمیلی زیر را نیز اجرا کرد:
- تراش قطرهای مختلف
- ایجاد پله و شانه
- رزوه‌کاری
- ایجاد جای خار
- ایجاد شیار
- سوراخ‌کاری
- تخت‌کاری
- فرزکاری قسمت‌های غیرمحوری
ترکیب تراش CNC و فرز CNC امکان ساخت شفت‌هایی با هندسه پیچیده‌تر را فراهم می‌کند.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر شفت | سفارشی |
| طول کلی | سفارشی |
| تعداد پله‌ها | سفارشی |
| محل یاتاقان | قابل ساخت |
| جای خار | قابل ساخت |
| شیار | قابل ساخت |
| رزوه داخلی یا خارجی | قابل ساخت |
| سوراخ محوری | قابل ساخت |
| تخت‌کاری | قابل بررسی |
| جنس | فولاد، استیل، آلومینیوم و متریال مورد توافق |
| تلرانس | مطابق نقشه |
| تعداد | نمونه تا تیراژ |
| پرداخت سطح | مطابق نیاز قطعه |
نکات مهم در طراحی شفت انتقال قدرت
برای این نوع شفت، تنها اندازه قطر و طول کافی نیست. مشخصات فنی باید متناسب با شرایط کاری دستگاه تعیین شوند.
موارد مهم شامل:
- گشتاور انتقالی
- سرعت چرخش
- بار واردشده به شفت
- فاصله بین تکیه‌گاه‌ها
- محل بلبرینگ‌ها
- محل نصب چرخ‌دنده یا پولی
- نوع اتصال
- قطر قسمت‌های مختلف
- تلرانس‌های مونتاژی
در قطعاتی که تحت بار و چرخش مداوم قرار دارند، طراحی و انتخاب متریال باید متناسب با شرایط واقعی کار انجام شود.
اطلاعات لازم برای سفارش
برای بررسی ساخت شفت انتقال قدرت، بهتر است موارد زیر ارسال شود:
- نقشه فنی یا مدل سه‌بعدی
- قطر و طول شفت
- جنس مورد نظر
- محل و ابعاد یاتاقان‌ها
- نوع اتصال
- جای خار یا شیار
- رزوه‌های مورد نیاز
- تلرانس‌های مهم
- تعداد قطعه
- در صورت امکان، اطلاعات کاربرد شفت در دستگاه
فایل مناسب برای سفارش
فرمت‌های مناسب:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- فایل CAD سه‌بعدی قابل بررسی
برای قطعات دقیق، توصیه می‌شود فایل سه‌بعدی به همراه نقشه PDF ارسال شود تا ابعاد، تلرانس و جزئیات ساخت مشخص باشند.
DXF به‌تنهایی معمولاً برای تعریف کامل یک شفت سه‌بعدی انتقال قدرت کافی نیست.
عوامل مؤثر بر قیمت
قیمت ساخت شفت انتقال قدرت به موارد زیر وابسته است:
- جنس متریال
- قطر و طول
- تعداد پله‌ها
- تعداد جای خار و شیار
- تعداد رزوه‌ها
- پیچیدگی هندسه
- تلرانس‌ها
- عملیات تراش
- عملیات فرز
- تعداد سفارش
مزایای ساخت شفت انتقال قدرت سفارشی
- تولید مطابق نقشه
- مناسب برای ماشین‌آلات و خطوط تولید
- امکان ساخت قطعات جایگزین
- امکان اجرای پله و شانه
- امکان اجرای جای خار و شیار
- امکان اجرای رزوه
- ترکیب تراش و فرز CNC
- قابلیت ساخت نمونه و تیراژ
سفارش شفت انتقال قدرت CNC
برای استعلام قیمت، نقشه فنی، فایل سه‌بعدی یا نمونه قطعه را ارسال کنید.
پس از بررسی ابعاد، جنس، جزئیات اتصال، تلرانس و تعداد، امکان ساخت و قیمت تولید اعلام خواهد شد.
سوالات متداول
شفت انتقال قدرت چه کاری انجام می‌دهد؟
این شفت برای انتقال حرکت چرخشی و گشتاور بین اجزای مختلف یک ماشین یا سیستم مکانیکی استفاده می‌شود.
آیا شفت انتقال قدرت با جای خار ساخته می‌شود؟
بله. جای خار یکی از جزئیات رایج برای اتصال قطعاتی مانند پولی، چرخ‌دنده و کوپلینگ است.
آیا شفت انتقال قدرت می‌تواند چند قطر مختلف داشته باشد؟
بله، شفت‌های پله‌ای برای نصب اجزای مختلف در طول محور قابل ساخت هستند.
آیا شفت انتقال قدرت از روی نمونه ساخته می‌شود؟
بله، در صورت امکان اندازه‌برداری و بررسی نمونه، امکان ساخت قطعه جایگزین وجود دارد.
آیا امکان ساخت شفت انتقال قدرت برای ماشین‌آلات قدیمی وجود دارد؟
بله، در صورتی که ابعاد و مشخصات قطعه قابل استخراج باشد، امکان ساخت شفت سفارشی وجود دارد.
برای سفارش شفت انتقال قدرت چه فایلی مناسب است؟
STEP یا STP به همراه نقشه PDF دارای ابعاد و تلرانس‌ها گزینه مناسبی است
