شفت رزوه‌دار CNC یک قطعه استوانه‌ای ماشین‌کاری‌شده است که بخشی از سطح آن دارای رزوه است و برای اتصال، تنظیم، مهار یا انتقال نیرو در مجموعه‌های مکانیکی استفاده می‌شود.این قطعه می‌تواند دارای رزوه خارجی، رزوه داخلی، یک یا چند قسمت رزوه‌دار باشد و مطابق نقشه یا نمونه تولید شود
محصولات مرتبط
در بسیاری از مجموعه‌های مکانیکی، شفت علاوه بر عملکرد محوری یا چرخشی، باید امکان اتصال یا تنظیم قطعات دیگر را نیز فراهم کند. در این شرایط استفاده از شفت رزوه‌دار می‌تواند امکان اتصال مهره، قطعات نگهدارنده یا اجزای رزوه‌ای را فراهم کند.
شفت رزوه‌دار با استفاده از تراش CNC قابل تولید است و مشخصاتی مانند قطر، طول، گام رزوه، طول قسمت رزوه‌دار و نوع رزوه بر اساس نقشه تعیین می‌شود.
در صورت نیاز، قسمت‌های غیرمحوری مانند جای خار، سوراخ جانبی یا تخت‌کاری نیز می‌توانند با عملیات تکمیلی ماشین‌کاری شوند.
انواع شفت رزوه‌دار

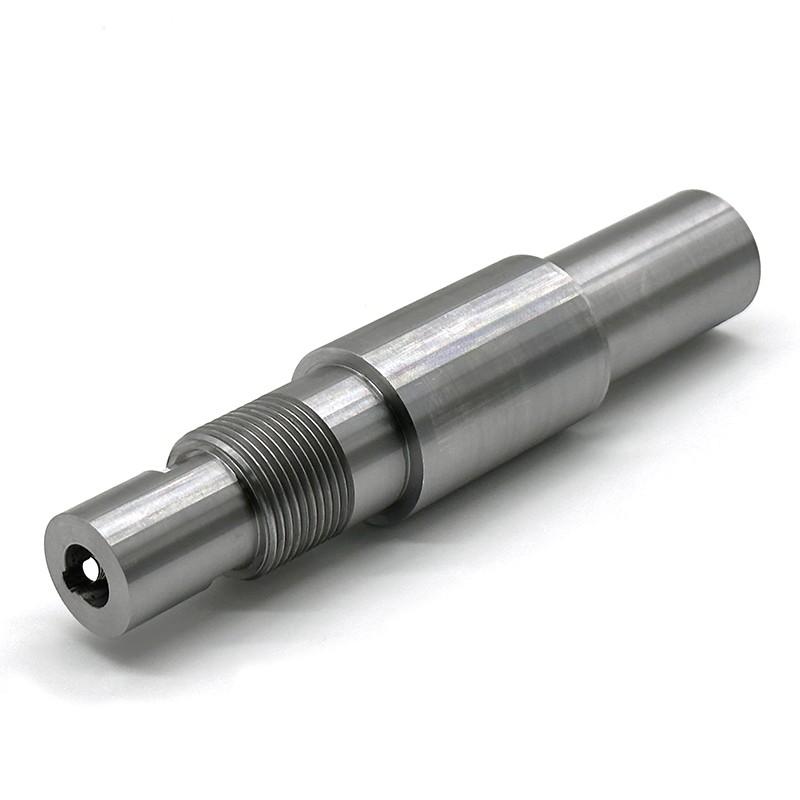

شفت با رزوه خارجی
رزوه روی سطح بیرونی شفت ایجاد می‌شود و برای اتصال مهره یا قطعات دارای رزوه داخلی مورد استفاده قرار می‌گیرد.

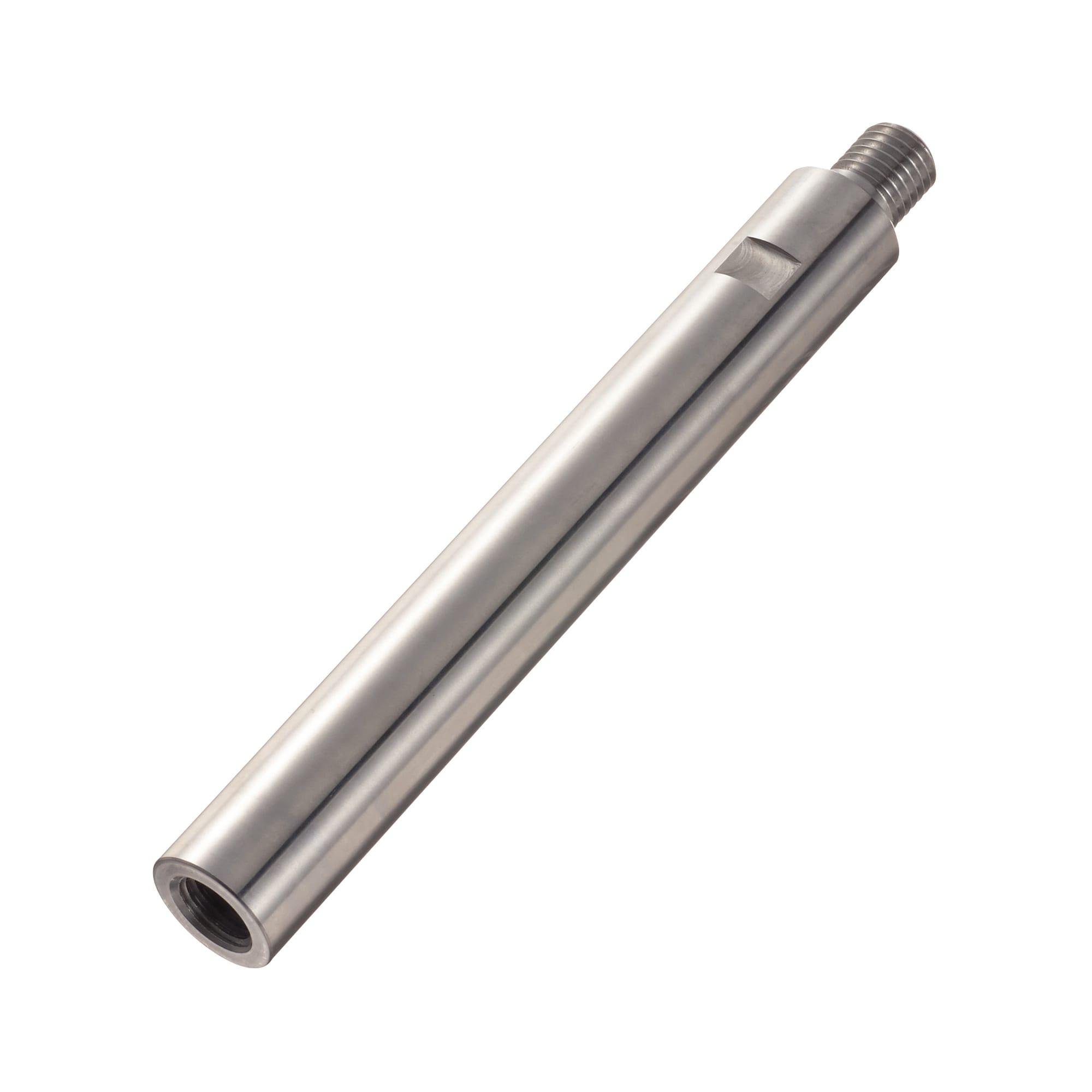

شفت با رزوه داخلی
در این نوع، سوراخ داخلی شفت دارای رزوه است و برای اتصال پیچ یا قطعه رزوه‌دار خارجی کاربرد دارد.
شفت دو سر رزوه
هر دو انتهای شفت دارای قسمت رزوه‌دار هستند و بخش میانی می‌تواند قطر یا هندسه متفاوتی داشته باشد.

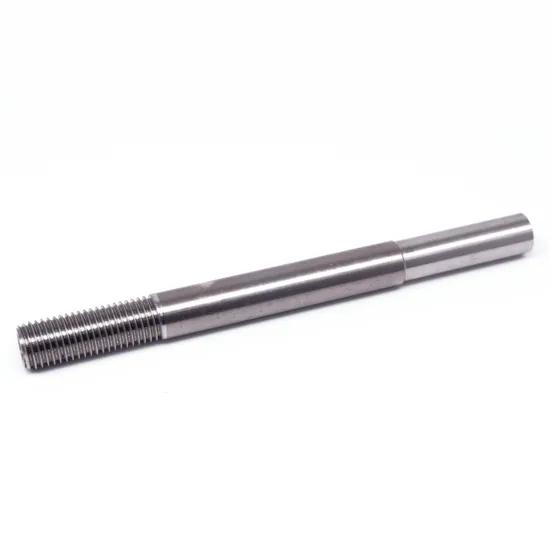

شفت یک سر رزوه
تنها یک قسمت از شفت دارای رزوه است و بخش دیگر برای نصب، چرخش یا اتصال قطعه دیگر استفاده می‌شود.
شفت رزوه‌دار سفارشی
برای قطعاتی که رزوه، قطر، طول یا فرم خاصی دارند، ساخت مطابق نقشه یا نمونه انجام می‌شود.
کاربردهای شفت رزوه‌دار
این قطعات می‌توانند در موارد زیر مورد استفاده قرار گیرند:
- ماشین‌آلات صنعتی
- دستگاه‌های تولیدی
- خطوط تولید
- مکانیزم‌های تنظیم
- مجموعه‌های مکانیکی
- تجهیزات انتقال حرکت
- مکانیزم‌های مهار و اتصال
- تجهیزات مونتاژی
- قطعات یدکی ماشین‌آلات
- دستگاه‌های سفارشی
- مجموعه‌های دارای اتصال رزوه‌ای
- تجهیزات کارگاهی و صنعتی
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر شفت | سفارشی |
| طول کلی | سفارشی |
| نوع رزوه | طبق نقشه |
| قطر رزوه | سفارشی |
| گام رزوه | سفارشی |
| طول قسمت رزوه‌دار | سفارشی |
| محل رزوه | یک طرف، دو طرف یا قسمت مشخص |
| رزوه داخلی | قابل ساخت |
| رزوه خارجی | قابل ساخت |
| تعداد قسمت‌های رزوه‌دار | سفارشی |
| شیار | قابل ساخت |
| جای خار | قابل ساخت |
| تخت‌کاری | قابل بررسی |
| جنس | فولاد، استیل، آلومینیوم و متریال مورد توافق |
| تلرانس | مطابق نقشه |
| تعداد | نمونه تا تیراژ |
جنس شفت رزوه‌دار
فولاد
برای بسیاری از کاربردهای مکانیکی و صنعتی که استحکام مناسب مورد نیاز است.
استیل
برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد.
آلومینیوم
برای قطعات سبک‌تر و کاربردهایی که آلومینیوم از نظر فنی مناسب باشد.
جنس قطعه بهتر است بر اساس بار کاری، نوع اتصال، میزان سایش، شرایط محیطی و مشخصات فنی انتخاب شود.
روش ساخت شفت رزوه‌دار
فرآیند اصلی ساخت این محصول با تراش CNC انجام می‌شود.
در مرحله ماشین‌کاری می‌توان موارد زیر را مطابق نقشه اجرا کرد:
- تراش قطر خارجی
- ایجاد پله و شانه
- رزوه‌کاری
- ایجاد شیار
- ایجاد جای خار
- سوراخ‌کاری محوری
- پرداخت سطوح
اگر قطعه دارای ویژگی‌هایی خارج از محور باشد، عملیات تکمیلی با فرز CNC نیز می‌تواند مورد نیاز باشد.
اهمیت مشخصات رزوه
در شفت رزوه‌دار، صرفاً مشخص کردن قطر رزوه کافی نیست. برای ساخت دقیق، مشخصاتی مانند:
- نوع رزوه
- قطر اسمی
- گام رزوه
- طول رزوه
- راست‌گرد یا چپ‌گرد بودن
- تلرانس رزوه
- محل قرارگیری رزوه
باید مشخص باشند.
برای قطعاتی که قرار است با یک قطعه موجود مونتاژ شوند، ارائه نقشه یا نمونه جفت‌شونده اهمیت زیادی دارد.
فایل مناسب برای سفارش
فرمت‌های مناسب برای ارسال عبارت‌اند از:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- فایل‌های CAD سه‌بعدی قابل بررسی
در نقشه فنی بهتر است مشخصات کامل رزوه، ابعاد و تلرانس‌ها درج شده باشد.
DXF به‌تنهایی معمولاً برای تعریف کامل یک شفت سه‌بعدی رزوه‌دار کافی نیست.
اطلاعات لازم برای استعلام قیمت
برای بررسی و قیمت‌گذاری بهتر است این اطلاعات ارسال شود:
- قطر شفت
- طول کلی
- نوع و استاندارد رزوه
- قطر یا سایز رزوه
- گام رزوه
- طول رزوه
- محل رزوه
- جنس
- تلرانس‌های مهم
- تعداد قطعه
- نقشه یا فایل سه‌بعدی
عوامل مؤثر بر قیمت
قیمت شفت رزوه‌دار CNC به مواردی مانند:
- جنس و ابعاد متریال
- قطر و طول شفت
- تعداد قسمت‌های رزوه‌دار
- نوع و اندازه رزوه
- طول رزوه
- تلرانس مورد نیاز
- شیار و جای خار
- عملیات تکمیلی
- تعداد سفارش
وابسته است.
مزایای ساخت سفارشی
- امکان ساخت طبق نقشه
- امکان تولید رزوه‌های مختلف
- کنترل ابعاد شفت و رزوه
- امکان ساخت نمونه و تیراژ
- تولید از متریال‌های مختلف
- امکان ترکیب تراش و فرز CNC
- مناسب برای قطعات یدکی و سفارشی
سفارش شفت رزوه‌دار CNC
برای سفارش، نقشه فنی، فایل سه‌بعدی یا نمونه قطعه را ارسال کنید.
پس از بررسی ابعاد، رزوه، جنس، تلرانس و تعداد، امکان ساخت و قیمت تولید مشخص می‌شود.
سوالات متداول
شفت رزوه‌دار CNC چیست؟
شفتی است که یک یا چند قسمت آن دارای رزوه بوده و برای اتصال، تنظیم یا مهار قطعات مکانیکی استفاده می‌شود.
آیا شفت رزوه‌دار با رزوه داخلی هم ساخته می‌شود؟
بله، در صورت مناسب بودن طراحی، امکان ایجاد رزوه داخلی نیز وجود دارد.
آیا می‌توان دو سر شفت را رزوه‌دار کرد؟
بله، شفت می‌تواند دارای یک یا چند قسمت رزوه‌دار باشد.
آیا شفت رزوه‌دار از استیل ساخته می‌شود؟
بله، امکان ساخت از استیل در صورت مناسب بودن متریال برای کاربرد قطعه وجود دارد.
آیا شفت رزوه‌دار طبق نمونه ساخته می‌شود؟
بله، نمونه قطعه می‌تواند برای بررسی ابعاد و ساخت قطعه مشابه مورد استفاده قرار گیرد.
آیا امکان ساخت شفت رزوه‌دار با جای خار وجود دارد؟
بله، در صورت وجود مشخصات فنی، جای خار یا سایر جزئیات مورد نیاز می‌تواند به‌صورت عملیات تکمیلی اجرا شود.
برای سفارش چه فایلی ارسال کنیم؟
فایل STEP یا STP به همراه نقشه PDF دارای مشخصات رزوه و تلرانس‌ها مناسب‌ترین گزینه است
