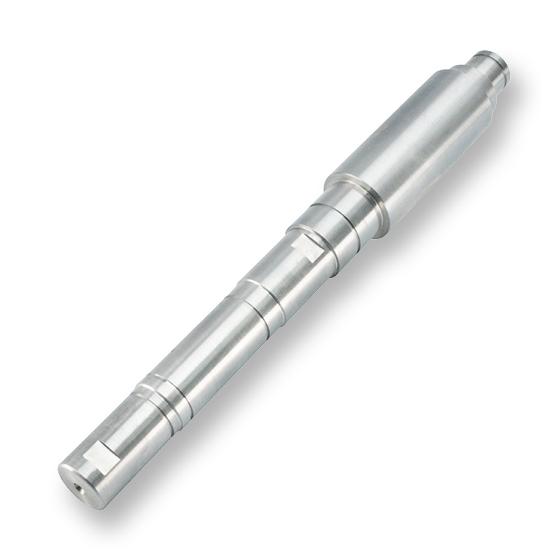

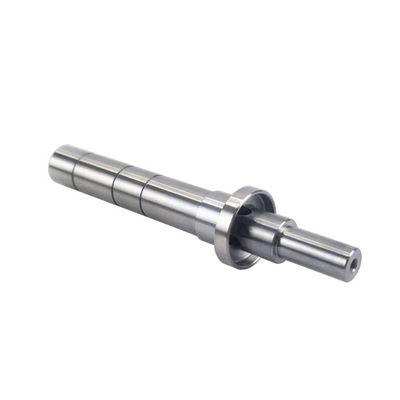

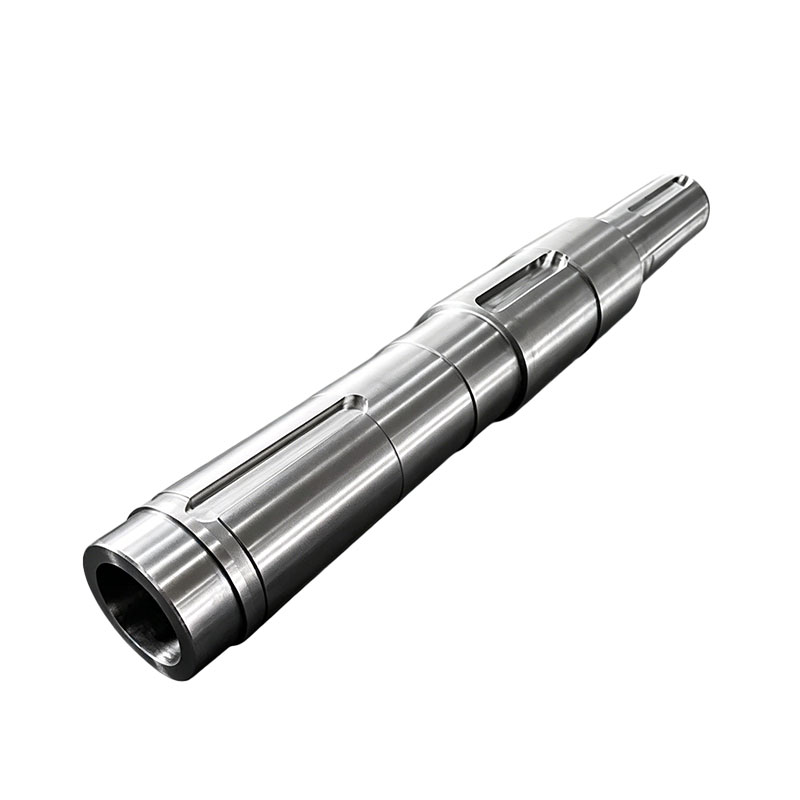

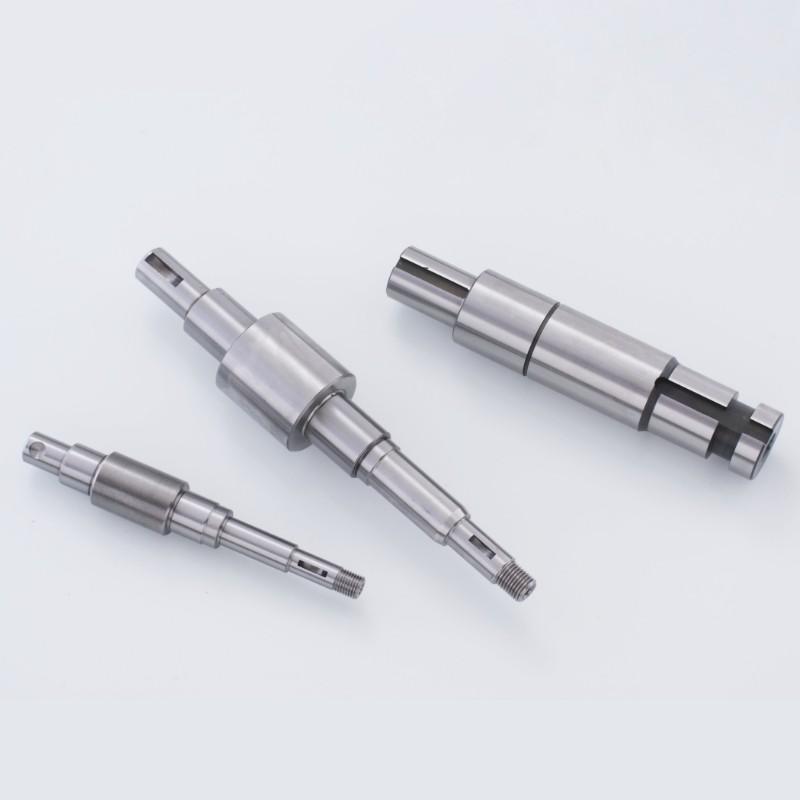

شفت پله‌ای CNC قطعه‌ای استوانه‌ای با دو یا چند قطر متفاوت است که برای ایجاد موقعیت دقیق، نصب یاتاقان و بوش، انتقال حرکت و اتصال اجزای مختلف در ماشین‌آلات استفاده می‌شود.این نوع شفت با تراش CNC و بر اساس ابعاد و تلرانس‌های مورد نیاز قابل تولید است
محصولات مرتبط
شفت‌های پله‌ای زمانی استفاده می‌شوند که یک محور در قسمت‌های مختلف خود به قطرهای متفاوت نیاز داشته باشد. برای مثال ممکن است یک قسمت شفت محل قرارگیری یاتاقان، قسمت دیگر محل نصب چرخ‌دنده و بخش دیگری محل اتصال کوپلینگ باشد.
در این شرایط، استفاده از یک شفت ساده با قطر ثابت مناسب نیست و طراحی شفت به‌صورت پله‌ای یا چندقطره انجام می‌شود.
با تراش CNC می‌توان قطرهای مختلف، طول هر قسمت، شانه‌ها، رزوه‌ها و شیارهای مورد نیاز را مطابق نقشه تولید کرد.
تفاوت شفت پله‌ای با شفت ساده CNC
در شفت تراشکاری CNC معمولاً شکل اصلی قطعه یک محور استوانه‌ای با قطر ثابت یا تغییرات محدود است.
اما در شفت پله‌ای CNC، قطعه دارای چند قسمت با قطرهای متفاوت است و محل تغییر قطرها نیز می‌تواند به‌عنوان شانه یا سطح توقف برای قطعات دیگر عمل کند.
بنابراین اگر شفت شما دارای چند قطر مختلف در طول خود است، عنوان «شفت پله‌ای CNC» برای محصول مناسب‌تر است.
کاربردهای شفت پله‌ای
شفت‌های پله‌ای در مجموعه‌های مختلف مکانیکی استفاده می‌شوند، از جمله:
- ماشین‌آلات صنعتی
- دستگاه‌های تولیدی
- خطوط تولید
- سیستم‌های انتقال حرکت
- مجموعه‌های یاتاقان‌دار
- محل نصب چرخ‌دنده
- محل نصب پولی
- کوپلینگ‌ها
- مکانیزم‌های چرخشی
- تجهیزات صنعتی
- دستگاه‌های سفارشی
- قطعات یدکی ماشین‌آلات
- مکانیزم‌های مونتاژی
طراحی و ساخت شفت پله‌ای
در طراحی این قطعه، فقط قطر کلی شفت اهمیت ندارد؛ بلکه قطر هر قسمت، طول هر پله، محل شانه‌ها و تلرانس قسمت‌های مختلف باید مشخص باشد.
برای مثال یک شفت می‌تواند دارای:
- یک قسمت با قطر بزرگ
- یک قسمت با قطر متوسط
- یک قسمت با قطر کوچک
- شانه برای توقف یاتاقان
- رزوه در انتهای شفت
- شیار خار
- سوراخ محوری یا جانبی
باشد.
جزئیات نهایی بر اساس نقشه قطعه تعیین می‌شود.
جنس شفت پله‌ای CNC
بسته به شرایط کاری قطعه، امکان ساخت شفت از متریال‌های مختلف وجود دارد.
فولاد
گزینه مناسب برای بسیاری از کاربردهای عمومی و صنعتی.
استیل
برای کاربردهایی که مقاومت در برابر خوردگی و شرایط محیطی اهمیت دارد.
آلومینیوم
برای قطعاتی که وزن پایین‌تر و ماشین‌کاری مناسب مورد نیاز است.
انتخاب متریال نهایی باید بر اساس کاربرد، بار، سرعت چرخش و مشخصات فنی قطعه انجام شود.
روش ساخت
ساخت شفت پله‌ای با تراش CNC انجام می‌شود.
در فرآیند ساخت، قطرها و طول قسمت‌های مختلف شفت مطابق نقشه ماشین‌کاری می‌شوند.
در صورت وجود جزئیات غیرمحوری مانند:
- جای خار
- تخت‌کاری
- سوراخ جانبی
- شیار خاص
- سوراخ‌های خارج از محور
ممکن است عملیات تکمیلی با فرز CNC نیز مورد نیاز باشد.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر پله‌ها | سفارشی |
| تعداد پله‌ها | سفارشی |
| طول کلی | سفارشی |
| طول هر پله | سفارشی |
| شانه | قابل ساخت |
| رزوه داخلی یا خارجی | قابل ساخت |
| شیار | قابل ساخت |
| جای خار | قابل ساخت |
| سوراخ محوری | در صورت نیاز |
| سوراخ جانبی | در صورت نیاز |
| جنس | فولاد، استیل، آلومینیوم و متریال مورد توافق |
| تلرانس | مطابق نقشه |
| تعداد | نمونه تا تیراژ |
| پرداخت سطح | مطابق نیاز قطعه |
اطلاعات لازم برای سفارش
برای ساخت شفت پله‌ای بهتر است موارد زیر همراه سفارش ارسال شود:
- قطر تمام قسمت‌های شفت
- طول هر قسمت
- طول کلی
- جنس قطعه
- تلرانس‌های مهم
- رزوه‌های مورد نیاز
- شیار یا جای خار
- سوراخ‌های مورد نیاز
- تعداد قطعه
- نقشه یا فایل سه‌بعدی
فایل مناسب برای سفارش
برای تولید شفت پله‌ای، این فرمت‌ها مناسب هستند:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- سایر فایل‌های CAD سه‌بعدی قابل بررسی
اگر قطعه دارای تلرانس‌های دقیق است، ارسال نقشه فنی PDF در کنار فایل سه‌بعدی توصیه می‌شود.
DXF به‌تنهایی معمولاً برای یک شفت سه‌بعدی کافی نیست، مگر اینکه هندسه مورد نظر برای فرآیند ساخت به‌صورت مناسب و کامل ارائه شده باشد.
عوامل مؤثر بر قیمت
قیمت شفت پله‌ای به عوامل مختلفی بستگی دارد:
- جنس و قیمت متریال
- قطر و طول قطعه
- تعداد پله‌ها
- پیچیدگی هندسه
- تعداد رزوه‌ها و شیارها
- تلرانس‌های مورد نیاز
- عملیات تکمیلی
- تعداد قطعات سفارش
- زمان ماشین‌کاری
برای قطعاتی که در تیراژ بالاتر تولید می‌شوند، قیمت هر قطعه معمولاً با توجه به تعداد و زمان ماشین‌کاری محاسبه می‌شود.
مزایای ساخت شفت پله‌ای با CNC
- دقت مناسب در قطرهای مختلف
- امکان ساخت چند پله در یک قطعه
- تولید طبق نقشه
- قابلیت ساخت نمونه و تیراژ
- امکان تولید ابعاد سفارشی
- کنترل بهتر ابعاد در فرآیند ماشین‌کاری
- امکان اجرای رزوه و شیارهای مورد نیاز
- قابلیت ترکیب تراش CNC و فرز CNC برای هندسه‌های پیچیده‌تر
سفارش شفت پله‌ای CNC
برای سفارش، می‌توانید نقشه فنی، فایل سه‌بعدی یا نمونه قطعه را ارسال کنید.
پس از بررسی ابعاد، جنس، تلرانس و تعداد مورد نیاز، امکان ساخت و مشخصات تولید بررسی و قیمت اعلام می‌شود.
سوالات متداول
شفت پله‌ای CNC چیست؟
شفت پله‌ای یک محور فلزی است که در طول خود دارای دو یا چند قطر متفاوت است و برای نصب و موقعیت‌دهی اجزای مختلف مکانیکی استفاده می‌شود.
آیا شفت پله‌ای طبق نمونه ساخته می‌شود؟
بله، در صورت امکان اندازه‌برداری و بررسی نمونه، امکان ساخت قطعه مشابه وجود دارد.
آیا امکان ساخت شفت پله‌ای با چند قطر مختلف وجود دارد؟
بله. تعداد و قطر پله‌ها بر اساس نقشه یا طراحی قطعه تعیین می‌شود.
آیا روی شفت پله‌ای می‌توان رزوه ایجاد کرد؟
بله، رزوه داخلی یا خارجی در صورت وجود مشخصات فنی قابل اجرا است.
آیا جای خار روی شفت پله‌ای ساخته می‌شود؟
بله، در صورت مشخص بودن ابعاد و موقعیت جای خار، عملیات مربوطه قابل انجام است.
برای سفارش شفت پله‌ای چه فایلی مناسب است؟
فایل STEP یا STP به همراه نقشه PDF دارای ابعاد و تلرانس‌ها گزینه بسیار مناسبی است.
آیا شفت پله‌ای از استیل ساخته می‌شود؟
بله، در صورت مناسب بودن استیل برای کاربرد مورد نظر، امکان ساخت آن وجود دارد.
