محور دقیق و تلرانسی

در قطعات معمولی ممکن است اختلاف جزئی در قطر یا طول تأثیر زیادی روی عملکرد مجموعه نداشته باشد؛ اما در بعضی ماشین‌آلات، حتی تغییر کوچک در ابعاد یک محور می‌تواند باعث ایجاد لقی، گیرکردن قطعه، سخت شدن مونتاژ یا تغییر موقعیت قطعات شود.

در این شرایط، ساخت محور باید بر اساس ابعاد دقیق و تلرانس مشخص انجام شود.

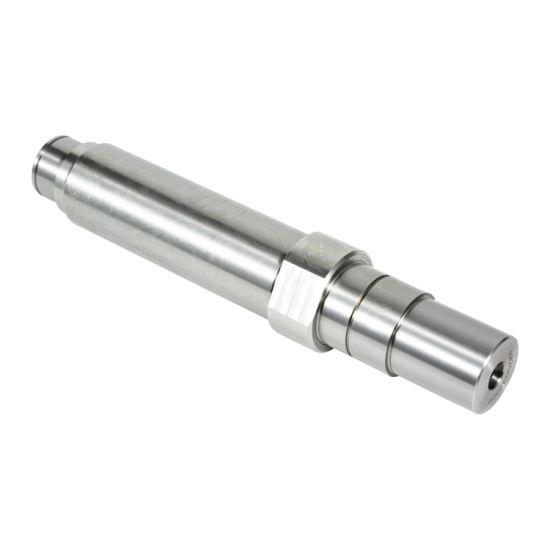

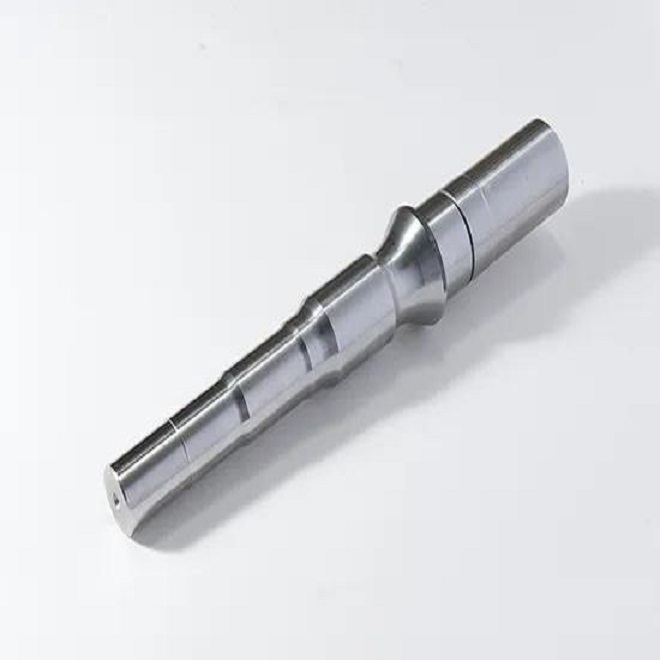

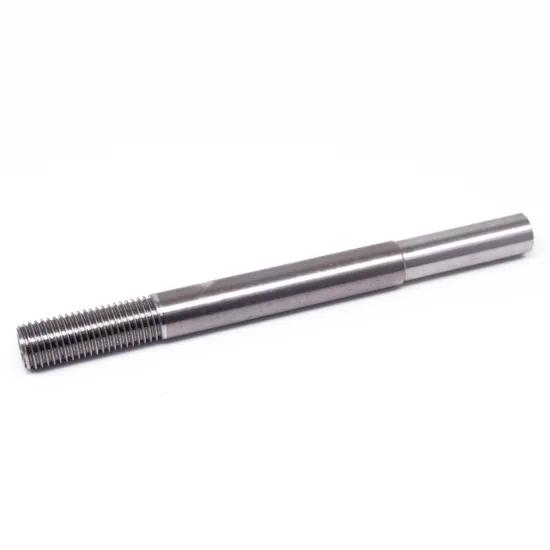

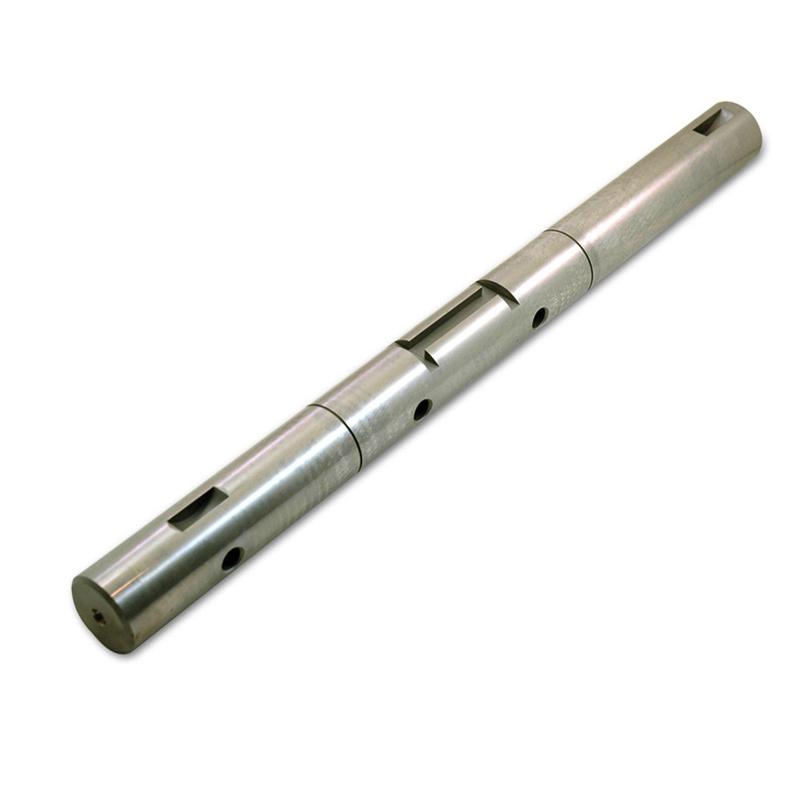

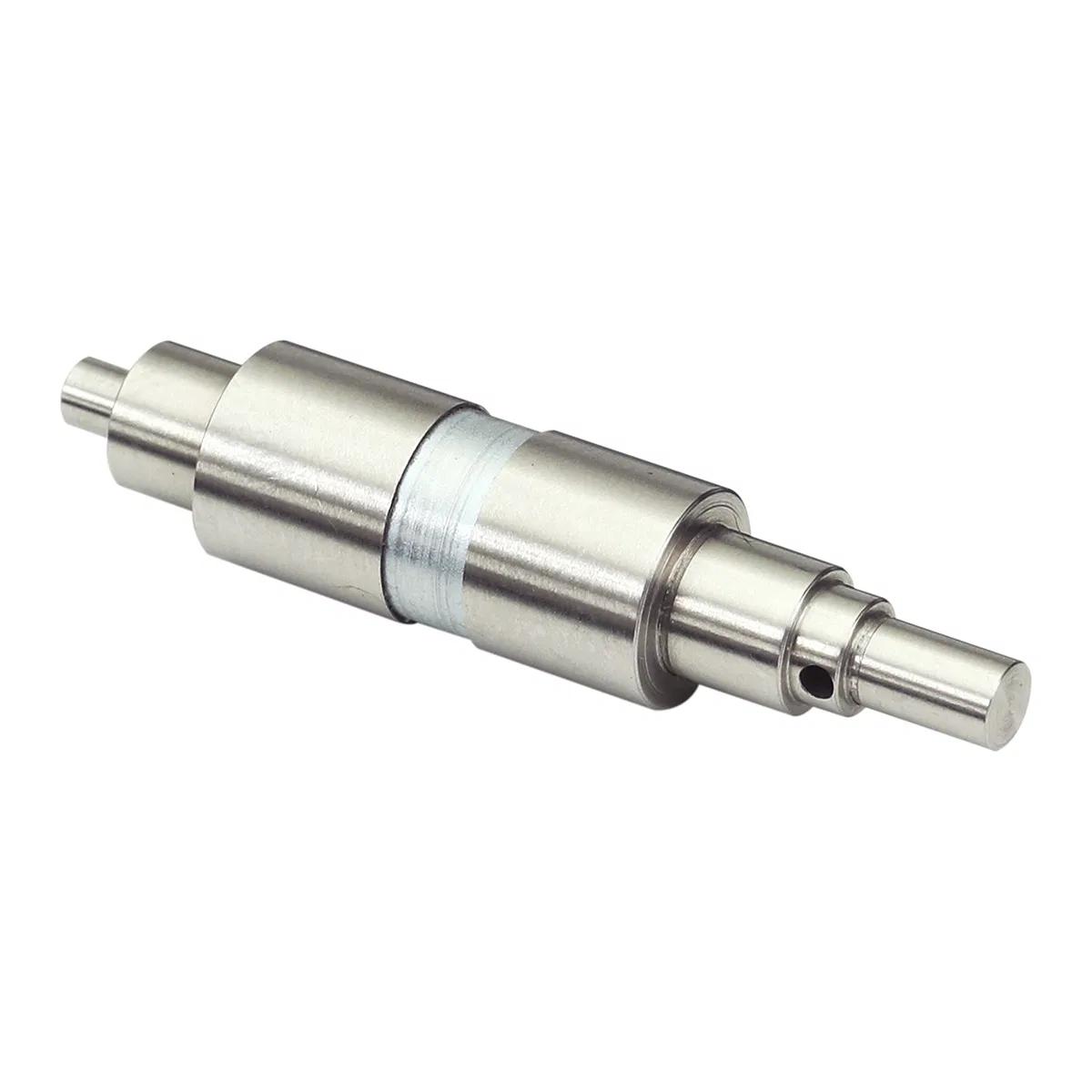

محور دقیق CNC می‌تواند دارای یک یا چند قطر، شانه، قسمت نشیمن، رزوه، شیار یا سایر جزئیات مکانیکی باشد. در فرآیند ساخت، ابعاد مهم قطعه پس از ماشین‌کاری کنترل می‌شوند تا قطعه با مشخصات نقشه مطابقت داشته باشد.

چه زمانی به محور تلرانسی نیاز داریم؟

این نوع محصول برای قطعاتی مناسب است که یکی از موارد زیر اهمیت دارد:

• نشیمن دقیق بلبرینگ
• اتصال دقیق با بوش
• کنترل لقی بین دو قطعه
• موقعیت‌دهی دقیق قطعه
• هم‌محوری مناسب
• قرارگیری دقیق در سوراخ
• مونتاژ چند قطعه با ابعاد مشخص
• ساخت قطعه یدکی با اندازه دقیق

در چنین کاربردهایی صرفاً داشتن قطر اسمی کافی نیست و تلرانس تعیین‌شده در نقشه اهمیت پیدا می‌کند.

تفاوت با محور تراشکاری CNC معمولی

«محور تراشکاری CNC» یک عنوان عمومی برای محورهای ساخته‌شده با تراش CNC است.

اما در محور دقیق و تلرانسی CNC تمرکز اصلی صفحه روی سفارش‌هایی است که برای قسمت‌های مهم قطعه، تلرانس ابعادی مشخص تعریف شده است.

بنابراین این محصول برای کاربرانی طراحی شده که هنگام سفارش، علاوه بر ابعاد کلی، نیاز به رعایت دقیق اندازه‌های تعیین‌شده در نقشه دارند.

کاربردهای محور دقیق CNC

این نوع محور می‌تواند در موارد زیر استفاده شود:

• ماشین‌آلات صنعتی
• خطوط تولید
• تجهیزات مونتاژ
• مکانیزم‌های حرکتی
• مجموعه‌های دارای بلبرینگ
• مجموعه‌های دارای بوش
• رولر و غلتک
• محور چرخ و چرخک
• مکانیزم‌های موقعیت‌دهی
• قطعات یدکی دقیق
• تجهیزات تولیدی
• ماشین‌آلات سفارشی

ویژگی‌های قابل ساخت

بسته به طراحی قطعه، امکان ایجاد موارد زیر وجود دارد:

• یک قطر دقیق
• چند قطر با تلرانس‌های متفاوت
• شانه دقیق
• نشیمن بلبرینگ
• نشیمن بوش
• قسمت رزوه‌دار
• شیار
• جای خار
• سوراخ محوری
• پله‌های مختلف
• طول‌های دقیق
• قطعات متقارن یا چندبخشی

در صورت وجود جزئیات غیرمحوری، عملیات تکمیلی با فرز CNC نیز قابل انجام است.

جنس و متریال

بسته به کاربرد قطعه می‌توان از متریال مناسب استفاده کرد:

متریال - کاربرد

جنس قطعه باید با توجه به بار، نوع تماس، محیط کاری و الزامات طراحی انتخاب شود.

روش ساخت

فرآیند تولید محور دقیق می‌تواند شامل موارد زیر باشد:

1. بررسی نقشه و تلرانس‌های مشخص‌شده
2. انتخاب متریال مناسب
3. آماده‌سازی متریال اولیه
4. تراش CNC
5. ایجاد قطرها و شانه‌ها
6. ایجاد رزوه یا شیار در صورت نیاز
7. انجام فرزکاری تکمیلی در صورت وجود جزئیات جانبی
8. کنترل قطرهای اصلی
9. کنترل طول‌ها و محل شانه‌ها
10. بررسی ابعاد حساس قطعه
11. کنترل نهایی و آماده‌سازی سفارش

مشخصات فنی قابل سفارش

مشخصه - امکان ساخت

تلرانس در ساخت محور چه اهمیتی دارد؟

تلرانس مشخص می‌کند که یک اندازه واقعی تا چه محدوده‌ای می‌تواند نسبت به اندازه اسمی تغییر داشته باشد.

برای مثال اگر در نقشه یک قطر با تلرانس مشخص تعریف شده باشد، هدف تولید صرفاً رسیدن به عدد اسمی نیست؛ بلکه قطعه باید در محدوده مجاز تعیین‌شده در نقشه قرار بگیرد.

این موضوع در قسمت‌هایی مانند:

• نشیمن بلبرینگ
• محل ورود محور به بوش
• محل نصب چرخ
• قسمت‌های مونتاژی
• قطعات جفت‌شونده

اهمیت بیشتری دارد.

نکته: تلرانس و فیت موردنیاز باید بر اساس نقشه و کاربرد قطعه تعیین شود و صرفاً از روی حدس انتخاب نشود.

فایل مناسب برای سفارش

برای سفارش این محصول، بهترین حالت ارسال نقشه فنی دارای اندازه‌ها و تلرانس‌ها به همراه مدل سه‌بعدی است.

فرمت‌های مناسب:

• STEP / STP
• IGES / IGS
• PDF نقشه فنی
• فایل CAD سه‌بعدی

DXF یا DWG در صورت داشتن نقشه کامل دوبعدی نیز می‌تواند مفید باشد، اما برای تعریف کامل یک قطعه تراشکاری سه‌بعدی، مدل سه‌بعدی یا نقشه فنی کامل اطلاعات بیشتری در اختیار تولید قرار می‌دهد.

اطلاعات لازم برای سفارش

برای بررسی سفارش بهتر است موارد زیر مشخص باشد:

• جنس قطعه
• قطرهای مختلف
• طول کلی
• طول هر بخش
• تلرانس‌های مهم
• نوع فیت در صورت مشخص بودن
• رزوه‌ها
• شیارها
• جای خار
• تعداد قطعه
• نقشه یا مدل سه‌بعدی
• کاربرد قطعه در صورت نیاز به مشاوره ساخت

مزایای ساخت محور دقیق با CNC

• کنترل دقیق ابعاد
• مناسب قطعات حساس به لقی
• امکان تولید طبق نقشه
• مناسب ساخت قطعات یدکی
• امکان تولید قطرهای مختلف در یک قطعه
• قابلیت اجرای رزوه و شیار
• امکان عملیات تکمیلی با فرز CNC
• مناسب سفارش‌های کم‌تیراژ و صنعتی
• قابلیت ساخت قطعات سفارشی

عوامل مؤثر بر قیمت

قیمت این محصول به عوامل زیر بستگی دارد:

• جنس متریال
• ابعاد قطعه
• تعداد قطرها
• طول قطعه
• میزان تراشکاری
• تلرانس‌های موردنیاز
• تعداد عملیات تکمیلی
• وجود رزوه و شیار
• جای خار
• عملیات فرزکاری
• تعداد سفارش

هرچه الزامات ابعادی و تلرانسی قطعه دقیق‌تر باشد، فرآیند کنترل و ماشین‌کاری نیز اهمیت بیشتری پیدا می‌کند.

ساخت محور دقیق طبق نمونه

اگر نقشه قطعه در دسترس نباشد اما نمونه اصلی وجود داشته باشد، می‌توان نمونه را برای بررسی ابعاد و تهیه اطلاعات ساخت ارائه کرد.

در صورت امکان اندازه‌برداری مناسب، قطرها، طول‌ها، شانه‌ها و سایر مشخصات قابل استخراج و برای ساخت قطعه جدید استفاده می‌شوند.

سوالات متداول

محور دقیق و تلرانسی CNC چیست؟

محوری است که قسمت‌های مهم آن با ابعاد و محدوده تلرانسی مشخص تولید می‌شوند تا در مجموعه مکانیکی با دقت موردنظر مونتاژ و کار کند.

آیا می‌توان محور را با تلرانس مشخص ساخت؟

بله. تلرانس‌های درج‌شده در نقشه می‌توانند مبنای ساخت و کنترل قطعه قرار بگیرند.

آیا نشیمن بلبرینگ قابل ساخت است؟

بله. در صورت وجود ابعاد و تلرانس مناسب در نقشه، قسمت نشیمن بلبرینگ قابل ماشین‌کاری است.

آیا امکان ساخت از روی نمونه وجود دارد؟

بله، در صورت امکان اندازه‌برداری و بررسی نمونه، امکان ساخت قطعه مشابه وجود دارد.

آیا محور دقیق می‌تواند چند قطر مختلف داشته باشد؟

بله. امکان ساخت محورهای پله‌ای و چندقطره با تلرانس‌های متفاوت وجود دارد.

برای سفارش چه فایلی مناسب است؟

نقشه PDF دارای اندازه و تلرانس به همراه فایل STEP یا STP گزینه مناسبی است. در صورت نبود فایل، نمونه یا ابعاد قطعه نیز می‌تواند مبنای بررسی قرار گیرد
