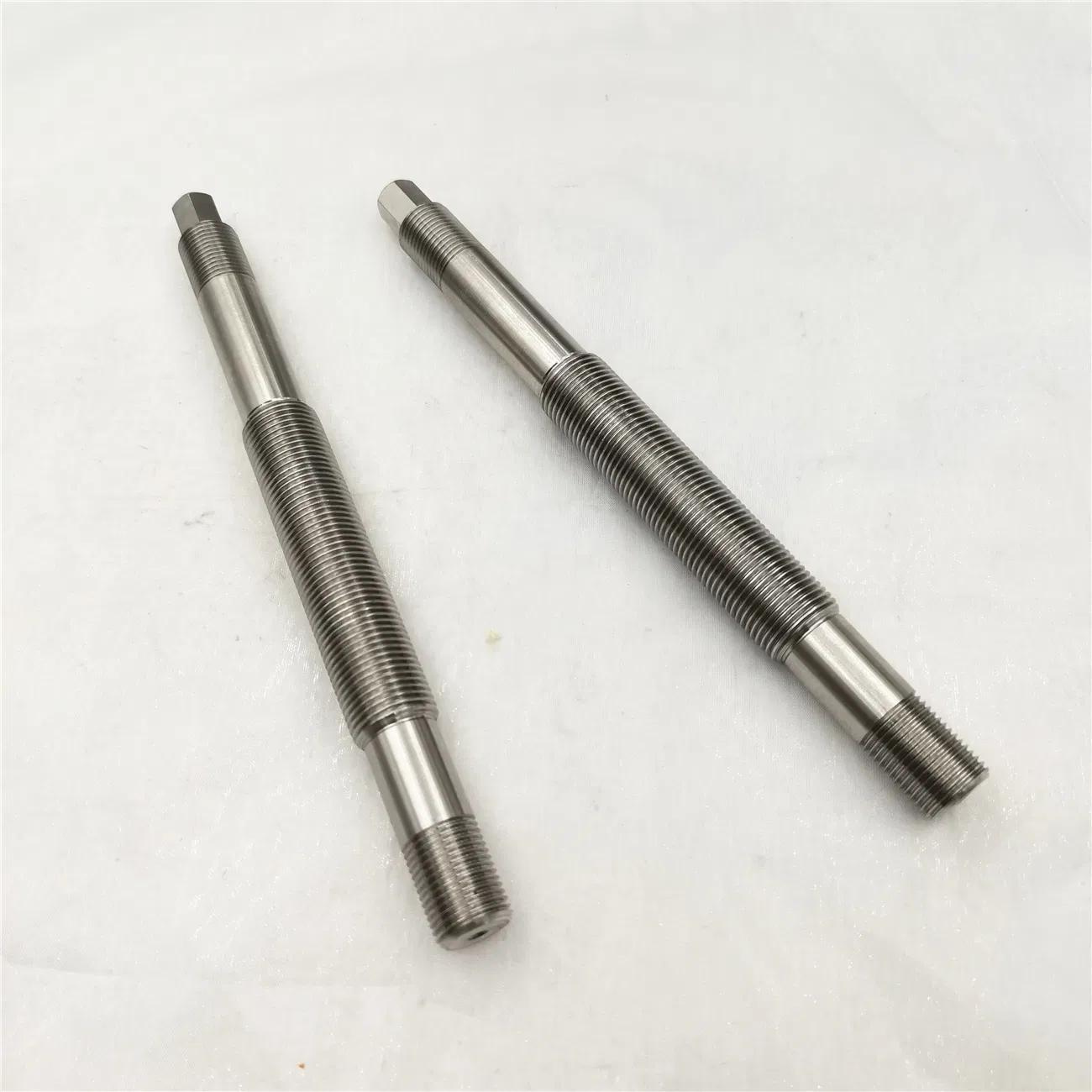

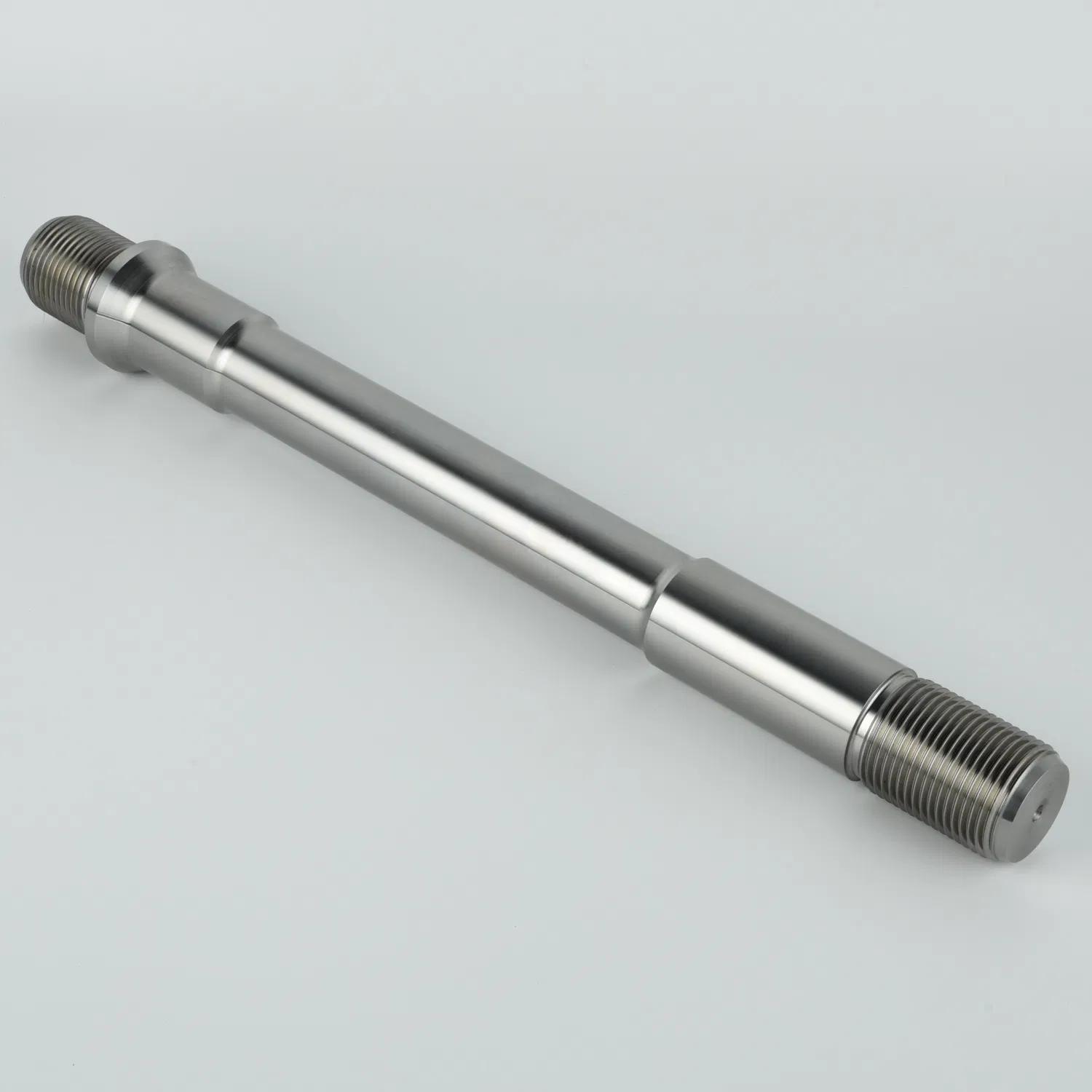

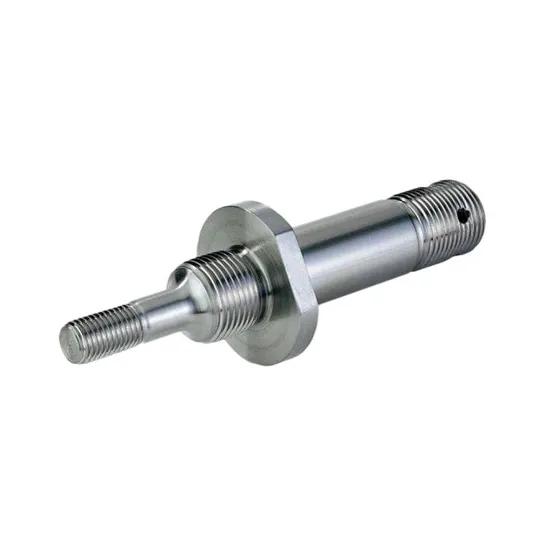

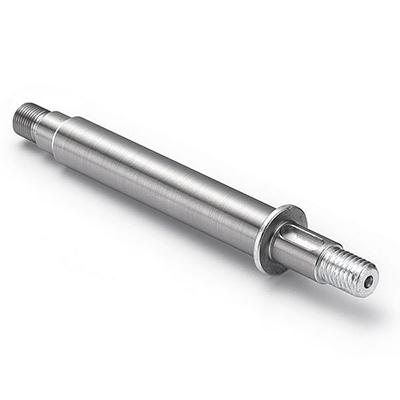

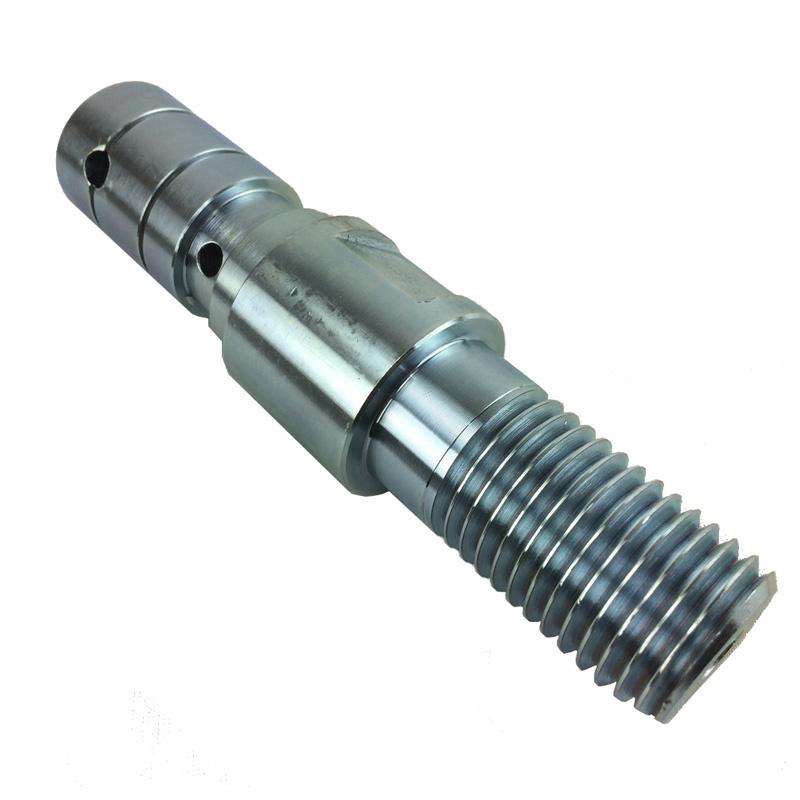

محور رزوه‌دار CNC یک قطعه استوانه‌ای دقیق است که بخشی از طول آن دارای رزوه خارجی یا در برخی طراحی‌ها دارای رزوه داخلی است و برای اتصال، مهار، تنظیم یا تثبیت قطعات مکانیکی استفاده می‌شود.این قطعه با تراش CNC و بر اساس نقشه، فایل سه‌بعدی، ابعاد یا نمونه قابل تولید است و قطر، طول، نوع رزوه و محل رزوه می‌تواند مطابق نیاز سفارش‌دهنده تعیین شود
محصولات مرتبط
در بسیاری از مجموعه‌های مکانیکی، محور علاوه بر وظیفه نگهداری یا چرخش یک قطعه، باید امکان اتصال یا مهار مکانیکی آن را نیز فراهم کند. در این شرایط استفاده از محور رزوه‌دار می‌تواند طراحی مجموعه را ساده‌تر کند.
در محور رزوه‌دار CNC، قسمت رزوه می‌تواند در یک سر محور، دو سر محور یا بخش مشخصی از طول آن قرار داشته باشد. قسمت بدون رزوه نیز می‌تواند برای قرارگیری داخل بلبرینگ، بوش، پایه، چرخ، رولر یا سایر قطعات طراحی شود.
تراش CNC امکان ایجاد قطر، طول و رزوه با ابعاد مشخص را فراهم می‌کند و در صورت نیاز، قسمت‌های غیرمحوری مانند جای خار یا شیار را نیز می‌توان با فرز CNC تکمیل کرد.
تفاوت محور رزوه‌دار CNC با شفت رزوه‌دار CNC
شفت رزوه‌دار CNC معمولاً در قطعاتی مطرح می‌شود که شفت نقش انتقال حرکت یا گشتاور را نیز بر عهده دارد.
اما محور رزوه‌دار CNC بیشتر برای مواردی مانند:
- نگهداری قطعه
- اتصال دو بخش مکانیکی
- موقعیت‌دهی
- مهار قطعات
- ساخت محور لولا
- نصب رولر یا چرخ
- ایجاد اتصال قابل باز و بسته شدن
استفاده می‌شود.
در نتیجه این صفحه از نظر کاربرد و هدف جستجو، روی محورهای مکانیکی و نگهدارنده تمرکز دارد.
کاربردهای محور رزوه‌دار CNC
این محصول می‌تواند در موارد زیر استفاده شود:
- محور لولای صنعتی
- محور چرخ و چرخک
- محور رولر
- محور غلتک
- محور مکانیزم‌های تنظیمی
- قطعات ماشین‌آلات صنعتی
- تجهیزات خطوط تولید
- مکانیزم‌های اتصال و مهار
- تجهیزات مونتاژی
- قطعات یدکی ماشین‌آلات
- مکانیزم‌های موقعیت‌دهی
- ساخت قطعات سفارشی مکانیکی
انواع محور رزوه‌دار قابل ساخت
با توجه به نقشه و کاربرد، مدل‌های مختلفی قابل تولید است:
- محور با رزوه یک‌طرفه
- محور با رزوه دوطرفه
- محور با رزوه در قسمت میانی
- محور رزوه‌دار پله‌ای
- محور رزوه‌دار دارای شانه
- محور رزوه‌دار دارای جای خار
- محور رزوه‌دار دارای شیار
- محور رزوه‌دار سفارشی
- محور با رزوه خارجی
- محور دارای سوراخ یا رزوه داخلی در بخش مشخص
مشخصات رزوه
نوع رزوه باید مطابق نقشه یا نیاز کاربردی مشخص شود. از جمله اطلاعات قابل سفارش:
- قطر اسمی رزوه
- گام رزوه
- طول رزوه
- محل قرارگیری رزوه
- رزوه داخلی یا خارجی
- استاندارد رزوه
- تعداد قسمت‌های رزوه‌دار
- جهت رزوه در صورت نیاز
- تلرانس رزوه
در صورت وجود نقشه فنی، مشخصات رزوه می‌تواند مستقیماً از روی نقشه بررسی شود.
جنس و متریال
محور رزوه‌دار CNC را می‌توان با توجه به شرایط کاری از متریال مناسب تولید کرد:
متریال - کاربرد معمول
| فولاد | کاربردهای صنعتی عمومی و مکانیکی |
| فولاد کربنی | قطعات عمومی و اقتصادی |
| استیل | محیط‌های مرطوب و خورنده |
| آلومینیوم | قطعات سبک و کم‌بار |
| برنج | کاربردهای خاص مکانیکی و اتصالات |
انتخاب جنس باید با توجه به بار، نوع اتصال، شرایط محیطی و میزان استفاده از قطعه انجام شود.
روش ساخت محور رزوه‌دار CNC
فرآیند ساخت می‌تواند شامل موارد زیر باشد:
- بررسی نقشه یا نمونه
- انتخاب متریال اولیه
- برش متریال به طول مناسب
- تراش CNC قطرهای موردنظر
- ایجاد شانه‌ها و قسمت‌های پله‌ای
- ایجاد رزوه خارجی یا داخلی طبق نقشه
- ایجاد شیار یا جای خار در صورت نیاز
- انجام فرزکاری تکمیلی برای جزئیات غیرمحوری
- کنترل قطر و طول
- کنترل ابعاد و رزوه
- آماده‌سازی قطعه برای تحویل
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر محور | سفارشی |
| طول کلی | سفارشی |
| قطر رزوه | سفارشی |
| گام رزوه | طبق نقشه |
| طول رزوه | سفارشی |
| محل رزوه | ابتدا، انتها یا بخش مشخص |
| نوع رزوه | طبق استاندارد موردنظر |
| تعداد رزوه‌ها | سفارشی |
| شانه و پله | قابل ساخت |
| شیار | قابل ساخت |
| جای خار | قابل ساخت |
| سوراخ محوری | در صورت نیاز |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تیراژ | قابل سفارش |
فایل مناسب برای سفارش
برای این محصول، فایل‌های زیر مناسب هستند:
- STEP / STP برای مدل سه‌بعدی
- IGES / IGS برای مدل سه‌بعدی
- PDF برای نقشه فنی
- فایل CAD سه‌بعدی در صورت وجود
- نمونه قطعه برای اندازه‌برداری
DXF یا DWG دوبعدی به‌تنهایی معمولاً برای تعریف کامل یک محور رزوه‌دار سه‌بعدی کافی نیست، مگر اینکه تمام ابعاد و مشخصات رزوه در نقشه درج شده باشد.
اطلاعات لازم برای سفارش
برای برآورد و ساخت، بهتر است این اطلاعات ارائه شود:
- قطر کلی محور
- طول محور
- قطر و طول قسمت رزوه‌دار
- گام رزوه
- نوع و استاندارد رزوه
- محل رزوه
- تعداد قطعه
- جنس موردنظر
- تلرانس‌های مهم
- نقشه یا فایل سه‌بعدی
اگر نمونه قطعه موجود باشد، می‌توان نمونه را برای بررسی ابعاد و ساخت قطعه مشابه ارائه کرد.
مزایای ساخت محور رزوه‌دار با CNC
- دقت مناسب در قطر و طول
- امکان ایجاد رزوه سفارشی
- ساخت طبق نقشه یا نمونه
- مناسب برای قطعات یدکی
- امکان ترکیب تراش و فرز CNC
- قابلیت ساخت ابعاد غیر استاندارد
- مناسب برای تولید تعداد کم و تیراژ صنعتی
- امکان ساخت هم‌زمان قسمت‌های پله‌ای، شانه و رزوه
عوامل مؤثر بر قیمت
قیمت محور رزوه‌دار به موارد مختلفی بستگی دارد:
- جنس متریال
- قطر و طول محور
- قطر رزوه
- گام و طول رزوه
- تعداد قسمت‌های تراشکاری
- تعداد شانه‌ها و پله‌ها
- وجود شیار یا جای خار
- تلرانس موردنیاز
- تعداد سفارش
- عملیات فرزکاری تکمیلی
به همین دلیل قیمت نهایی پس از بررسی نقشه یا مشخصات قطعه تعیین می‌شود.
چرا ساخت سفارشی محور رزوه‌دار؟
بسیاری از محورهای ماشین‌آلات دارای ابعاد، رزوه یا طولی هستند که الزاماً به‌صورت آماده در بازار پیدا نمی‌شوند. در چنین شرایطی ساخت سفارشی می‌تواند امکان تولید قطعه دقیقاً مطابق نمونه اصلی را فراهم کند.
این روش به‌خصوص برای قطعات یدکی ماشین‌آلات، تعمیر تجهیزات صنعتی و تولید قطعات خاص خطوط تولید کاربرد دارد.
سوالات متداول
محور رزوه‌دار CNC چیست؟
محوری استوانه‌ای است که بخشی از آن دارای رزوه بوده و برای اتصال، مهار، تنظیم یا موقعیت‌دهی قطعات مکانیکی استفاده می‌شود.
آیا رزوه محور می‌تواند فقط در یک طرف باشد؟
بله. رزوه می‌تواند در یک سر، دو سر یا قسمت مشخصی از محور قرار داشته باشد.
آیا امکان ساخت محور رزوه‌دار از روی نمونه وجود دارد؟
بله. در صورت امکان اندازه‌گیری نمونه، می‌توان قطعه مشابه را طبق ابعاد نمونه تولید کرد.
آیا امکان ساخت محور رزوه‌دار پله‌ای وجود دارد؟
بله. قطرهای مختلف، شانه، پله و قسمت رزوه‌دار را می‌توان در یک قطعه ترکیب کرد.
آیا جای خار روی محور قابل ساخت است؟
بله. در صورت نیاز می‌توان جای خار یا شیار را با عملیات فرزکاری CNC ایجاد کرد.
برای سفارش چه فایلی ارسال کنیم؟
STEP یا STP برای مدل سه‌بعدی و PDF برای نقشه فنی مناسب هستند. اگر فایل ندارید، می‌توانید ابعاد یا نمونه قطعه را ارائه کنید
