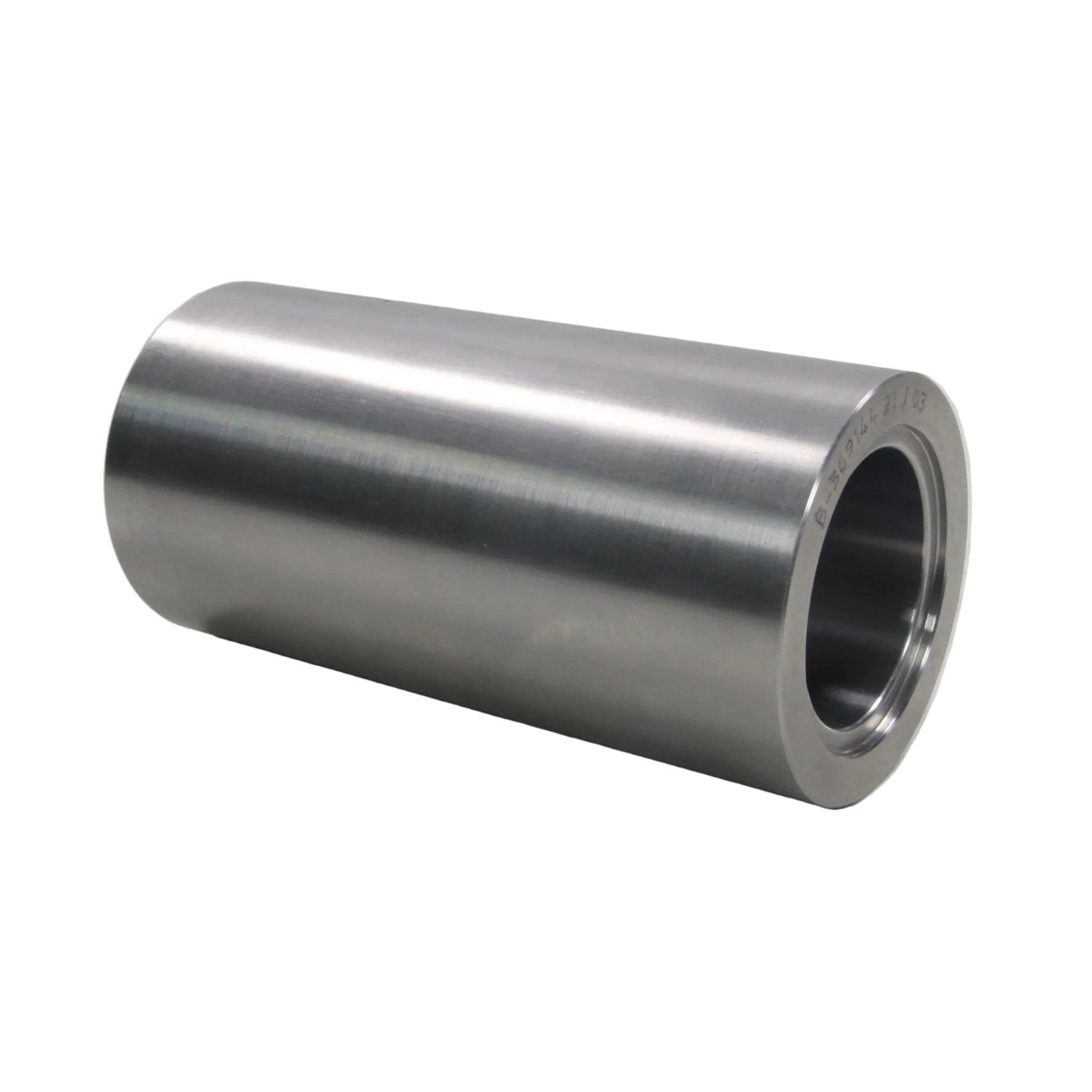

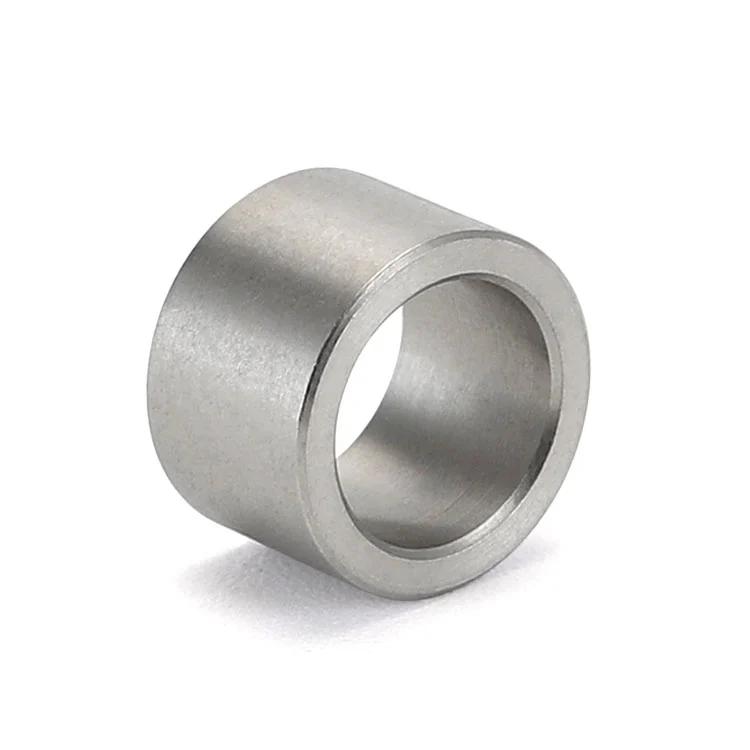

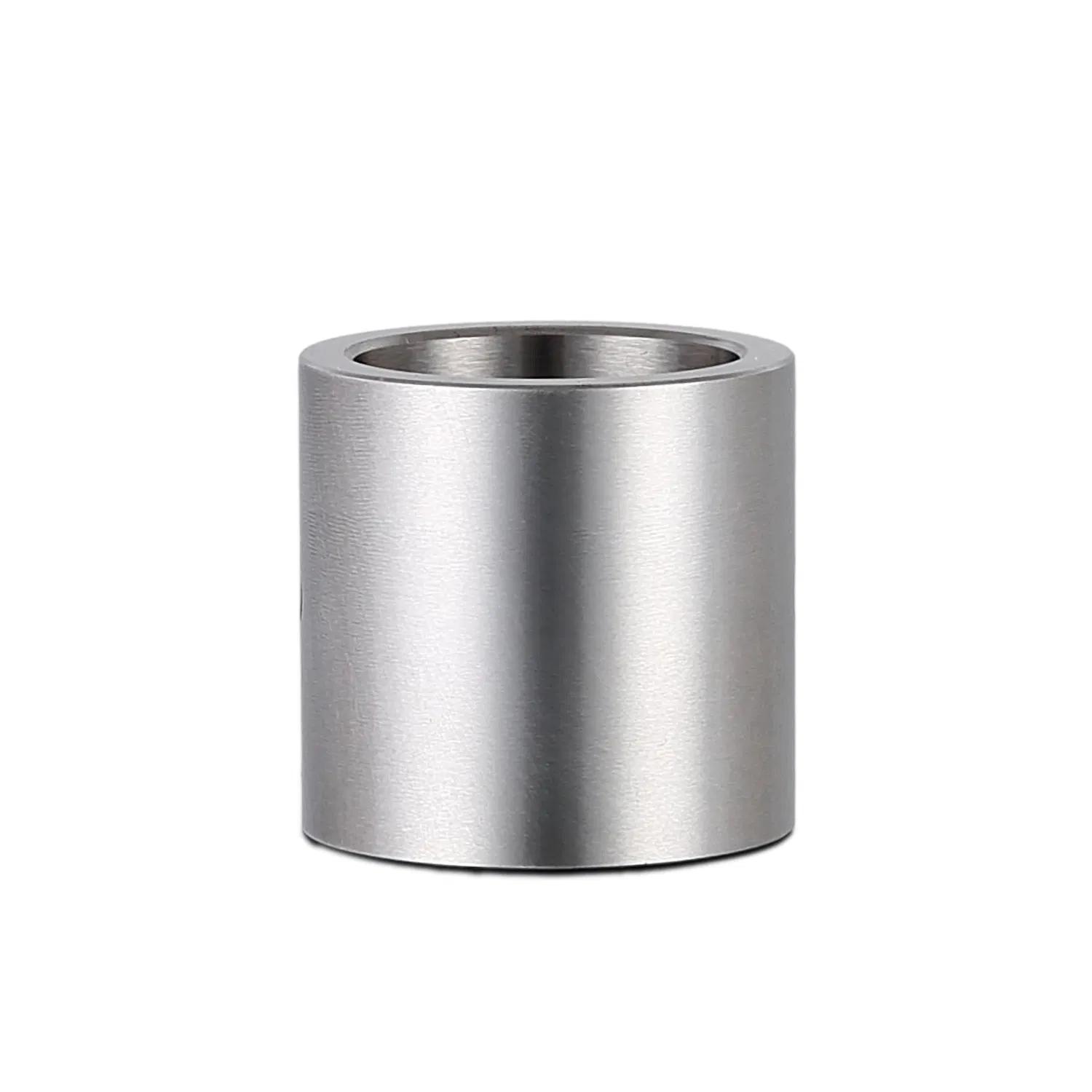

اسلیو محافظ شفت CNC یک قطعه استوانه‌ای توخالی است که برای پوشاندن و محافظت از قسمت مشخصی از شفت یا محور در برابر سایش، تماس، خوردگی یا آسیب سطحی مورد استفاده قرار می‌گیرد. این قطعه می‌تواند بر اساس قطر شفت، طول محل آسیب‌دیده و شرایط کاری طراحی و با تراش CNC تولید شود
محصولات مرتبط
در بسیاری از ماشین‌آلات صنعتی، سطح شفت در قسمت‌هایی مانند محل قرارگیری کاسه‌نمد، آب‌بند، یاتاقان یا سایر قطعات ممکن است در اثر کارکرد دچار سایش، خط‌افتادگی یا خوردگی سطحی شود
در برخی طراحی‌ها، به‌جای تعویض کامل شفت می‌توان از یک اسلیو محافظ شفت به‌عنوان قطعه واسط یا پوشش مکانیکی استفاده کرد؛ البته امکان استفاده از آن باید بر اساس ابعاد و شرایط واقعی مجموعه بررسی شود.
اسلیو محافظ شفت با تراش CNC می‌تواند با قطر داخلی متناسب با شفت و قطر خارجی موردنیاز ساخته شود تا در محل مشخصی از شفت قرار بگیرد.
این قطعه همچنین می‌تواند برای محافظت از شفت‌های جدید در برابر تماس مستقیم با قطعات دیگر نیز استفاده شود.
نکته مهم
اسلیو محافظ شفت یک راهکار عمومی برای تمام شفت‌های آسیب‌دیده نیست. در مواردی که آسیب شفت عمیق باشد یا شرایط بار، سرعت و فیت اجازه استفاده از اسلیو را ندهد، ممکن است تعمیر یا تعویض شفت گزینه مناسب‌تری باشد.
کاربردهای اسلیو محافظ شفت
- محافظت از سطح شفت
- محافظت از محل تماس با کاسه‌نمد
- محافظت از قسمت‌های سایشی شفت
- استفاده در ماشین‌آلات صنعتی
- مجموعه‌های چرخشی
- پمپ‌ها
- گیربکس‌ها
- رولرها و غلتک‌ها
- تجهیزات انتقال حرکت
- دستگاه‌ها و خطوط تولید
- قطعات یدکی ماشین‌آلات
- برخی کاربردهای تعمیراتی و بازسازی شفت
انواع اسلیو محافظ شفت
1. اسلیو محافظ ساده
برای پوشاندن یک بخش مشخص از شفت و ایجاد سطح جدید و محافظت‌شده.

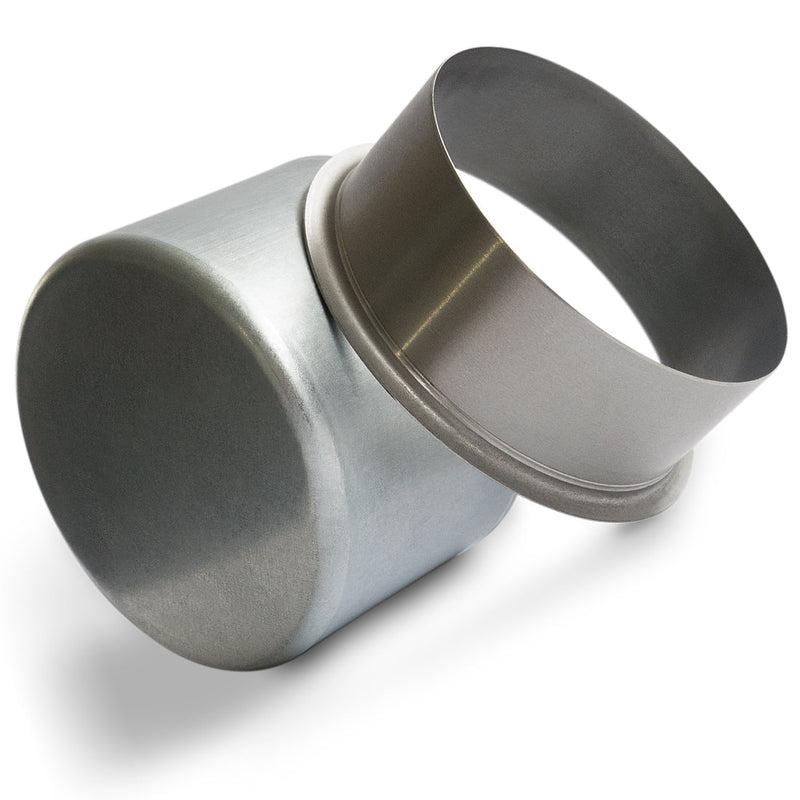

2. اسلیو محافظ کاسه‌نمد
برای ایجاد یک سطح مناسب در محل تماس کاسه‌نمد، در صورت تأیید طراحی و ابعاد مجموعه.
3. اسلیو محافظ شفت پله‌ای
دارای قطرهای متفاوت برای قرارگیری در شفت‌های دارای هندسه پله‌ای.
4. اسلیو محافظ شفت شانه‌دار
دارای شانه برای تعیین موقعیت محوری.
5. اسلیو محافظ سفارشی
ساخت مطابق ابعاد شفت، محل نصب و نقشه قطعه.
جنس و متریال
بسته به شرایط کاری می‌توان اسلیو را از متریال‌های مختلف تولید کرد:
- فولاد
- فولاد کربنی
- استیل
- آلومینیوم
- برنج
- سایر فلزات مناسب ماشینکاری
انتخاب جنس باید بر اساس سرعت چرخش، سایش، خوردگی، دما، بار و نوع قطعه‌ای که با سطح اسلیو در تماس است انجام شود.
روش ساخت
ساخت اسلیو محافظ شفت عمدتاً با تراش CNC انجام می‌شود.
در فرآیند ساخت می‌توان موارد زیر را کنترل کرد:
- قطر داخلی
- قطر خارجی
- طول اسلیو
- ضخامت دیواره
- پله
- شانه
- پخ
- شیار
- رزوه در صورت نیاز
در صورت نیاز به سوراخ جانبی، جای خار یا سایر جزئیات غیرمحوری، امکان استفاده از فرز CNC برای تکمیل قطعه وجود دارد.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر داخلی | طبق قطر شفت |
| قطر خارجی | سفارشی |
| طول | سفارشی |
| ضخامت دیواره | طبق نقشه |
| شانه | قابل ساخت |
| پله | قابل ساخت |
| شیار | طبق نقشه |
| پخ | قابل انجام |
| رزوه | در صورت نیاز |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | نمونه تا تیراژ |
اطلاعات مهم برای طراحی اسلیو
برای ساخت اسلیو محافظ شفت، صرفاً قطر اسمی شفت کافی نیست. بهتر است اطلاعات زیر مشخص باشد:
- قطر واقعی محل نصب اسلیو
- طول قسمت موردنظر
- قطر خارجی موردنیاز
- فضای موجود اطراف شفت
- نوع قطعه‌ای که با اسلیو تماس دارد
- سرعت چرخش شفت
- وجود کاسه‌نمد یا آب‌بند
- تلرانس و نوع فیت
- جنس موردنظر
- تعداد قطعات
اگر اسلیو برای تعمیر شفت ساخته می‌شود، عکس یا نمونه شفت آسیب‌دیده و ابعاد محل آسیب نیز می‌تواند برای بررسی اولیه مفید باشد.
فایل مناسب برای سفارش
برای ساخت دقیق می‌توانید ارسال کنید:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
در صورت نداشتن فایل سه‌بعدی، نقشه‌ای که قطر شفت، طول محل نصب، قطر خارجی و تلرانس‌ها را مشخص کند نیز قابل استفاده است.
عوامل مؤثر بر قیمت
قیمت ساخت اسلیو محافظ شفت به عوامل زیر بستگی دارد:
- جنس متریال
- قطر داخلی و خارجی
- طول
- ضخامت دیواره
- میزان دقت
- وجود شانه یا پله
- شیار و جزئیات اضافی
- تعداد قطعات
- زمان ماشینکاری
برای قیمت دقیق، ارسال نقشه یا ابعاد کامل قطعه پیشنهاد می‌شود.
مزایای ساخت سفارشی
- امکان تولید مطابق قطر واقعی شفت
- مناسب برای قطعات غیر استاندارد
- امکان تولید قطعه جایگزین
- ساخت طبق نقشه یا نمونه
- امکان تولید در تعداد مختلف
- انتخاب جنس متناسب با کاربرد
- امکان تراش CNC و فرزکاری تکمیلی
اطلاعات لازم برای ثبت سفارش
برای استعلام قیمت اسلیو محافظ شفت CNC این اطلاعات را ارسال کنید:
قطر شفت + طول محل نصب + قطر خارجی موردنیاز + جنس + تلرانس + تعداد + نقشه یا عکس و ابعاد قطعه
سوالات متداول
اسلیو محافظ شفت چه کاربردی دارد؟
برای پوشاندن و محافظت از بخش مشخصی از شفت یا ایجاد یک سطح جدید در محل تماس با قطعات دیگر استفاده می‌شود.
آیا اسلیو محافظ برای تعمیر شفت مناسب است؟
در برخی شرایط بله، اما امکان استفاده از آن به میزان آسیب، فضای موجود، نوع فیت، سرعت چرخش و شرایط کاری شفت بستگی دارد.
آیا اسلیو محافظ شفت برای محل کاسه‌نمد قابل ساخت است؟
بله، در صورت مناسب بودن طراحی و ابعاد مجموعه می‌توان اسلیو مخصوص محل تماس کاسه‌نمد تولید کرد.
آیا اسلیو محافظ شفت از روی نمونه ساخته می‌شود؟
بله، در صورت امکان اندازه‌گیری و بررسی ابعاد نمونه، امکان ساخت قطعه مشابه وجود دارد.
چه جنسی برای اسلیو محافظ شفت مناسب است؟
جنس مناسب به شرایط کاری بستگی دارد و می‌تواند شامل فولاد، استیل، آلومینیوم یا سایر فلزات قابل ماشینکاری باشد.
آیا اسلیو محافظ شفت حتماً باید رزوه داشته باشد؟
خیر. نوع اتصال به طراحی مجموعه بستگی دارد و بسیاری از اسلیوها بدون رزوه ساخته می‌شوند.
برای سفارش چه اطلاعاتی لازم است؟
قطر شفت، طول محل نصب، قطر خارجی، تلرانس، جنس و تعداد از مهم‌ترین اطلاعات هستند
