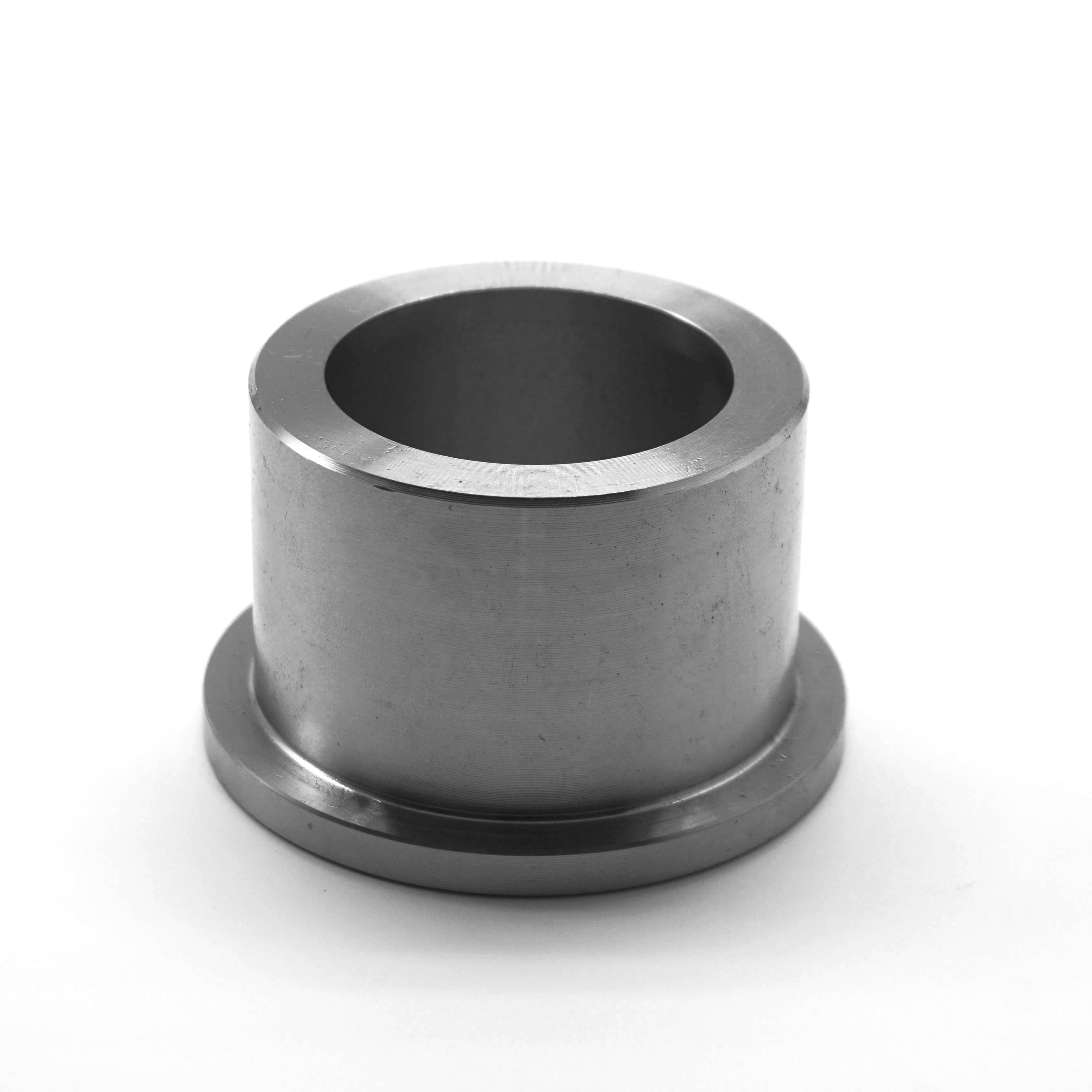

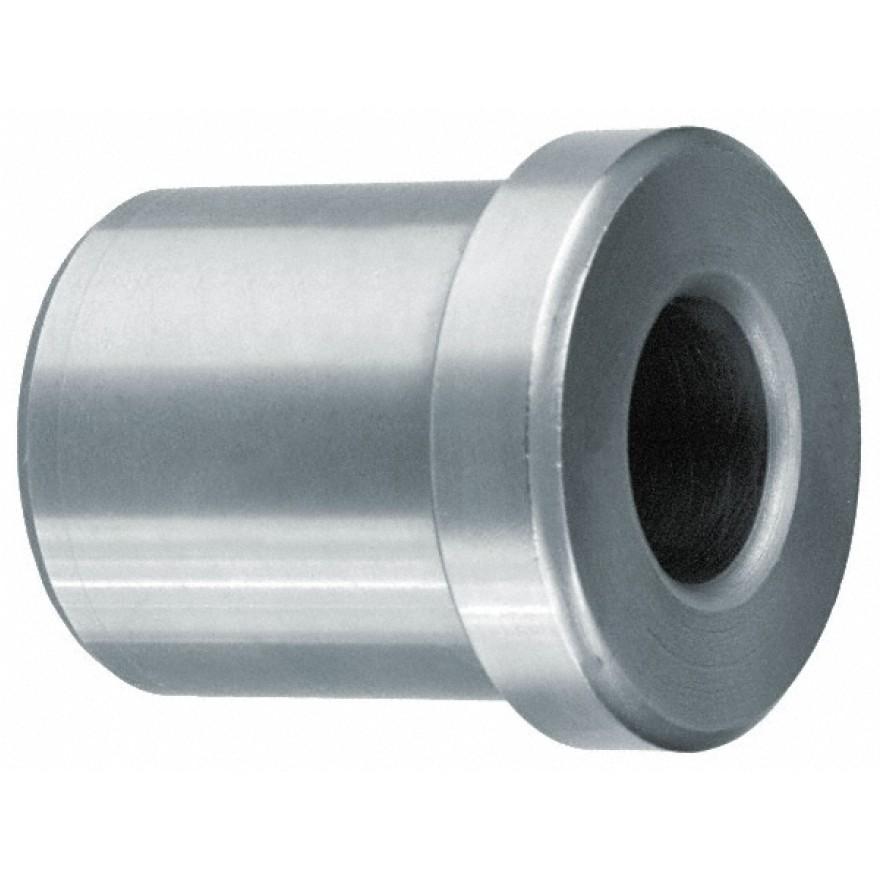

اسلیو شانه‌دار CNC یک قطعه استوانه‌ای توخالی با یک یا چند شانه در بخش بیرونی است که برای ایجاد سطح توقف، تعیین موقعیت محوری، کنترل عمق نصب یا جداسازی بخش‌های مختلف یک مجموعه مکانیکی استفاده می‌شود
محصولات مرتبط
اسلیو شانه‌دار CNC برای مجموعه‌هایی مناسب است که یک اسلیو ساده نمی‌تواند موقعیت محوری موردنظر را تأمین کند. وجود شانه در بدنه قطعه باعث ایجاد یک سطح مشخص برای توقف یا تکیه‌گاه شده و امکان قرارگیری دقیق اسلیو در مجموعه را فراهم می‌کند.
این نوع اسلیو معمولاً در مجموعه‌های محور، شفت، رولر، چرخ، مکانیزم‌های چرخشی و تجهیزات صنعتی کاربرد دارد.
با استفاده از تراش CNC می‌توان قطر داخلی، قطر خارجی، طول کلی و ابعاد شانه را با دقت موردنیاز تولید کرد. در صورت وجود جزئیات جانبی نیز امکان تکمیل قطعه با فرز CNC وجود دارد.
تفاوت اسلیو شانه‌دار با بوش شانه‌دار
این دو محصول از نظر شکل ظاهری ممکن است بسیار مشابه باشند، اما تفاوت اصلی در نقش قطعه در مجموعه است.
بوش شانه‌دار معمولاً برای هدایت محور یا پین و کنترل لقی در محل حرکت طراحی می‌شود، در حالی که اسلیو شانه‌دار می‌تواند بیشتر به‌عنوان قطعه پوششی، رابط، محافظ یا عنصر موقعیت‌دهنده مورد استفاده قرار گیرد.
بنابراین در زمان سفارش بهتر است عملکرد قطعه و نحوه مونتاژ آن مشخص شود.
کاربردهای اسلیو شانه‌دار CNC
- ایجاد سطح توقف برای قطعات
- تعیین موقعیت محوری
- کنترل عمق نصب
- پوشش بخشی از شفت یا محور
- ایجاد فاصله مشخص بین قطعات
- ایجاد سطح واسط بین دو قطعه
- مجموعه‌های محور و شفت
- رولر و غلتک
- چرخ و مکانیزم‌های چرخشی
- ماشین‌آلات صنعتی
- تجهیزات تولید و خطوط تولید
- فیکسچرهای صنعتی
- قطعات یدکی ماشین‌آلات
- مکانیزم‌های مونتاژی
انواع اسلیو شانه‌دار قابل ساخت

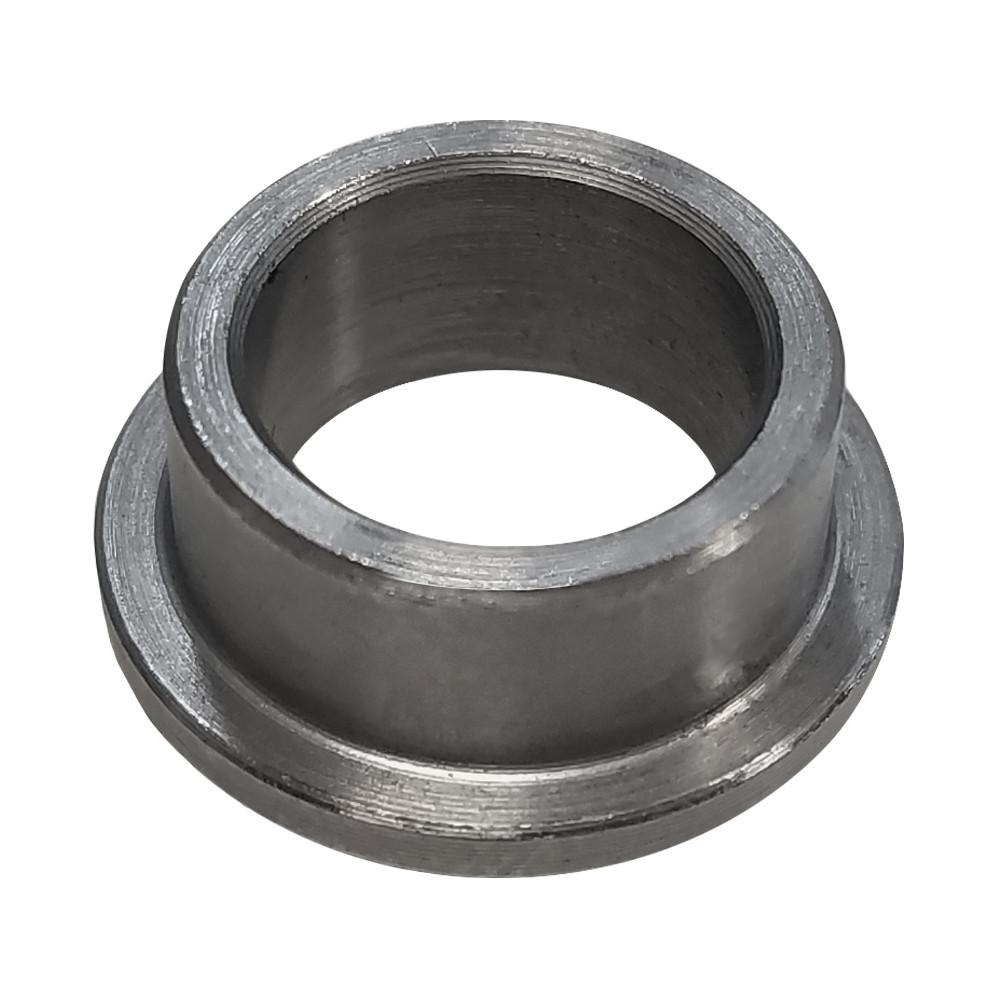

1. اسلیو تک‌شانه
دارای یک شانه در بخش بیرونی برای ایجاد سطح توقف یا موقعیت‌دهی.

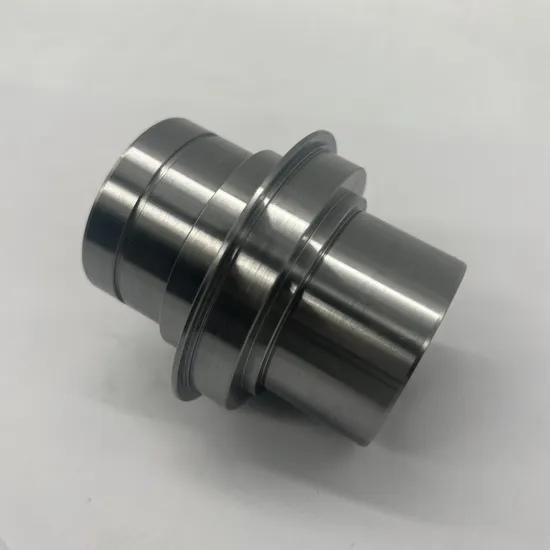

2. اسلیو دوشانه
دارای دو سطح شانه برای تعیین موقعیت دقیق‌تر در مجموعه.

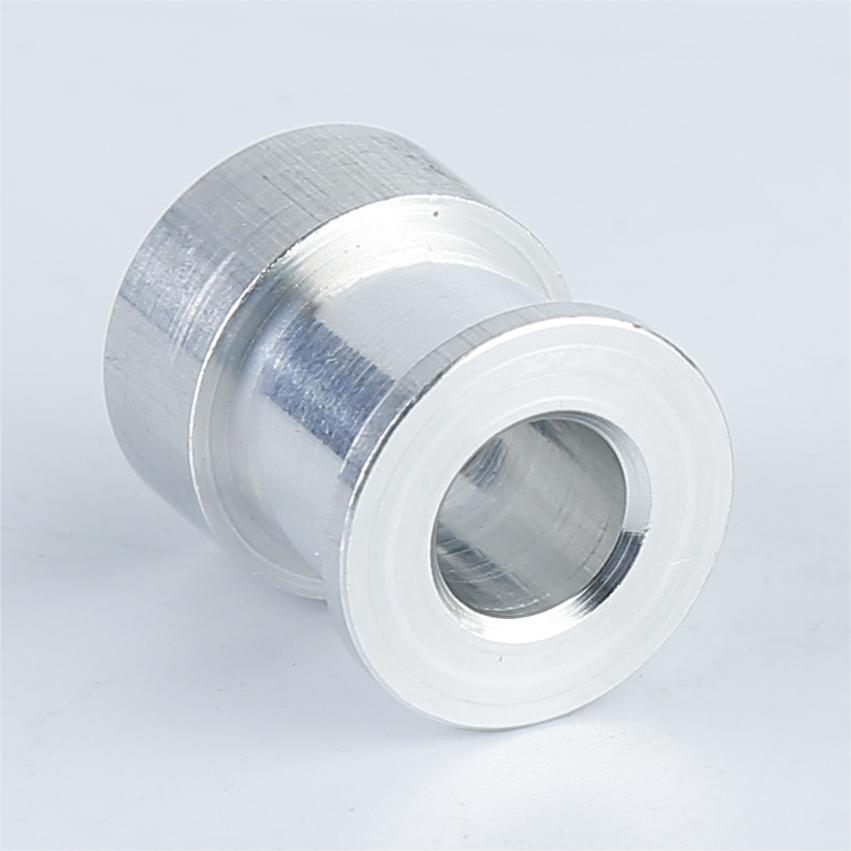

3. اسلیو شانه‌دار پله‌ای
دارای چند قطر و سطح پله‌ای برای نصب در مجموعه‌های پیچیده‌تر.
4. اسلیو شانه‌دار رزوه‌دار
دارای رزوه داخلی یا خارجی برای اتصال یا تثبیت.
5. اسلیو شانه‌دار سفارشی
تولید مطابق نقشه، فایل سه‌بعدی یا نمونه قطعه.
جنس و متریال
امکان ساخت اسلیو شانه‌دار از متریال‌های مختلف وجود دارد، از جمله:
- فولاد
- فولاد کربنی
- استیل
- آلومینیوم
- برنج
- سایر فلزات مناسب ماشینکاری
جنس قطعه باید بر اساس شرایط کاری، میزان بار، سایش، خوردگی، وزن و نحوه تماس با قطعات مجاور انتخاب شود.
روش ساخت
ساخت اسلیو شانه‌دار عمدتاً با تراش CNC انجام می‌شود.
در فرآیند تراشکاری می‌توان موارد زیر را ایجاد کرد:
- قطر داخلی
- قطر خارجی
- طول کلی
- قطر شانه
- طول شانه
- پله‌های مختلف
- پخ
- رزوه داخلی یا خارجی
- شیارهای محوری یا محیطی
اگر قطعه دارای سوراخ جانبی، جای خار یا جزئیات غیرمحوری باشد، امکان استفاده از فرز CNC برای تکمیل آن وجود دارد.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر داخلی | سفارشی |
| قطر خارجی اصلی | سفارشی |
| قطر شانه | سفارشی |
| طول کلی | سفارشی |
| طول شانه | طبق نقشه |
| تعداد شانه | سفارشی |
| پله | قابل ساخت |
| رزوه داخلی | قابل ساخت |
| رزوه خارجی | قابل ساخت |
| شیار | طبق نقشه |
| پخ | قابل انجام |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | نمونه تا تیراژ |
ابعاد مهم برای سفارش
برای ساخت اسلیو شانه‌دار، این موارد باید مشخص باشند:
- قطر داخلی
- قطر خارجی بدنه اصلی
- قطر خارجی شانه
- طول کلی
- طول شانه
- تعداد شانه‌ها
- محل دقیق شانه
- تلرانس ابعادی
- نوع رزوه در صورت وجود
- جنس قطعه
- تعداد موردنیاز
اگر اسلیو روی شفت یا محور نصب می‌شود، قطر قطعه مقابل و نوع فیت موردنیاز نیز باید مشخص باشد.
فایل مناسب برای سفارش
برای ساخت این قطعه می‌توانید ارسال کنید:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
فایل DXF به‌تنهایی برای قطعات سه‌بعدی تراشکاری معمولاً اطلاعات کافی درباره طول‌ها و قطرهای مختلف را ارائه نمی‌دهد؛ بنابراین STEP/STP یا نقشه PDF کامل مناسب‌تر است.
عوامل مؤثر بر قیمت
قیمت اسلیو شانه‌دار CNC به موارد زیر بستگی دارد:
- جنس و ابعاد متریال
- قطر داخلی و خارجی
- طول قطعه
- تعداد و پیچیدگی شانه‌ها
- تعداد پله‌ها
- رزوه
- میزان تلرانس
- عملیات فرزکاری تکمیلی
- تعداد قطعات
- زمان ماشینکاری
برای قیمت‌گذاری دقیق، ارسال نقشه یا مدل سه‌بعدی پیشنهاد می‌شود.
مزایای ساخت سفارشی
- تولید دقیق مطابق نقشه
- امکان ساخت ابعاد غیر استاندارد
- کنترل دقیق محل و اندازه شانه
- مناسب قطعات یدکی
- امکان ساخت از روی نمونه
- تولید نمونه و تیراژ
- امکان استفاده از متریال‌های مختلف
- امکان ترکیب تراش و فرز CNC
اطلاعات لازم برای ثبت سفارش
برای استعلام قیمت اسلیو شانه‌دار CNC بهتر است موارد زیر را ارسال کنید:
جنس + قطر داخلی + قطر بدنه + قطر شانه + طول کلی + طول شانه + تلرانس + تعداد + فایل یا نقشه
سوالات متداول
اسلیو شانه‌دار چه کاربردی دارد؟
مهم‌ترین کاربرد آن ایجاد سطح توقف و تعیین موقعیت محوری قطعه در یک مجموعه مکانیکی است. همچنین می‌تواند برای پوشش، محافظت یا ایجاد سطح واسط استفاده شود.
تفاوت اسلیو ساده و شانه‌دار چیست؟
اسلیو ساده بدنه یکنواخت‌تری دارد، اما اسلیو شانه‌دار دارای یک یا چند سطح با قطر متفاوت است که برای توقف یا موقعیت‌دهی استفاده می‌شود.
آیا اسلیو شانه‌دار طبق نقشه تولید می‌شود؟
بله. ابعاد و شکل شانه می‌تواند کاملاً مطابق نقشه یا نمونه قطعه تولید شود.
آیا اسلیو شانه‌دار می‌تواند رزوه داشته باشد؟
بله. بسته به طراحی قطعه، رزوه داخلی یا خارجی قابل ایجاد است.
چه موادی برای ساخت اسلیو شانه‌دار قابل استفاده است؟
فولاد، استیل، آلومینیوم، برنج و سایر متریال‌های مناسب ماشینکاری، بسته به کاربرد قطعه.
برای سفارش چه فایلی ارسال کنیم؟
STEP/STP، IGES/IGS یا PDF نقشه فنی دارای ابعاد و تلرانس مناسب هستند.
آیا امکان ساخت از روی نمونه وجود دارد؟
بله، نمونه فیزیکی در صورت امکان اندازه‌گیری و بازسازی ابعاد قابل بررسی است
