پین تراشکاری CNC قطعه‌ای استوانه‌ای و دقیق است که برای اتصال، موقعیت‌دهی، تثبیت یا ایجاد محور ساده بین قطعات مکانیکی استفاده می‌شود. این قطعه با تراش CNC و بر اساس قطر، طول، تلرانس و شکل موردنیاز قابل ساخت است
محصولات مرتبط
پین تراشکاری CNC یکی از قطعات ساده اما پرکاربرد در ماشین‌آلات و مجموعه‌های مکانیکی است. پین‌ها می‌توانند برای تعیین موقعیت دقیق قطعات، اتصال دو بخش، جلوگیری از جابه‌جایی یا ایجاد یک محور ساده در مکانیزم‌های مختلف مورد استفاده قرار گیرند.
در کاربردهایی که دقت محل قرارگیری اهمیت دارد، قطر پین و سوراخ مقابل باید با دقت مناسب تولید شوند. تراش CNC امکان کنترل دقیق قطر، طول، پخ و سایر ابعاد پین را فراهم می‌کند.
پین عمومی می‌تواند طراحی کاملاً ساده داشته باشد؛ در صورتی که قطعه دارای شانه، رزوه، کاربرد راهنمایی یا عملکرد خاصی باشد، می‌توان آن را در قالب محصولات تخصصی‌تر مانند پین شانه‌دار CNC، پین رزوه‌دار CNC یا پین راهنما CNC ارائه کرد.
کاربردهای پین تراشکاری CNC
- موقعیت‌دهی قطعات
- اتصال قطعات مکانیکی
- تثبیت قطعات در مجموعه
- جلوگیری از جابه‌جایی قطعات
- ایجاد محور ساده
- فیکسچرها و جیگ‌های صنعتی
- ماشین‌آلات صنعتی
- تجهیزات مونتاژ
- دستگاه‌های تولیدی
- خطوط تولید
- مکانیزم‌های لولایی
- قطعات یدکی ماشین‌آلات
- مجموعه‌های مکانیکی سفارشی
انواع پین قابل ساخت

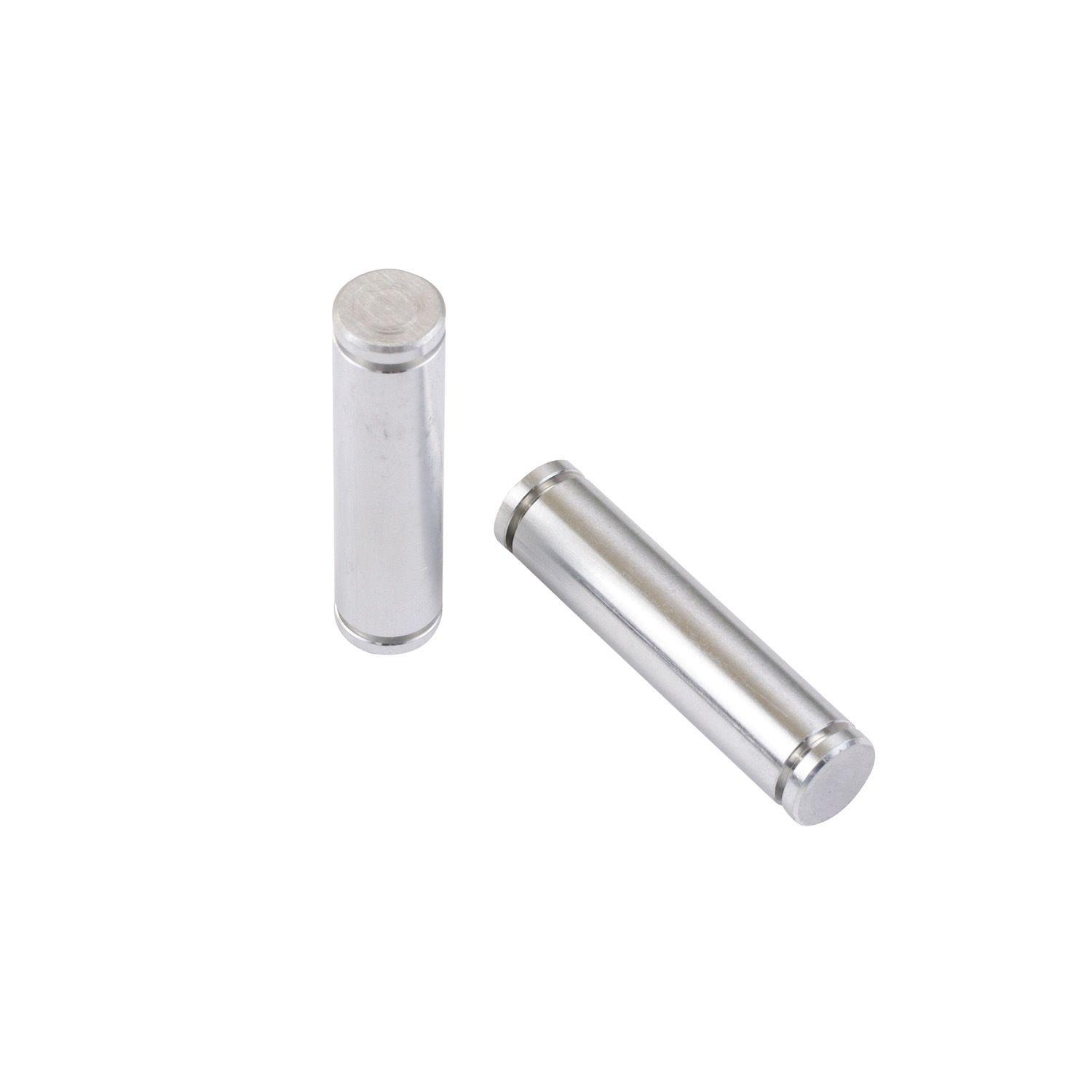

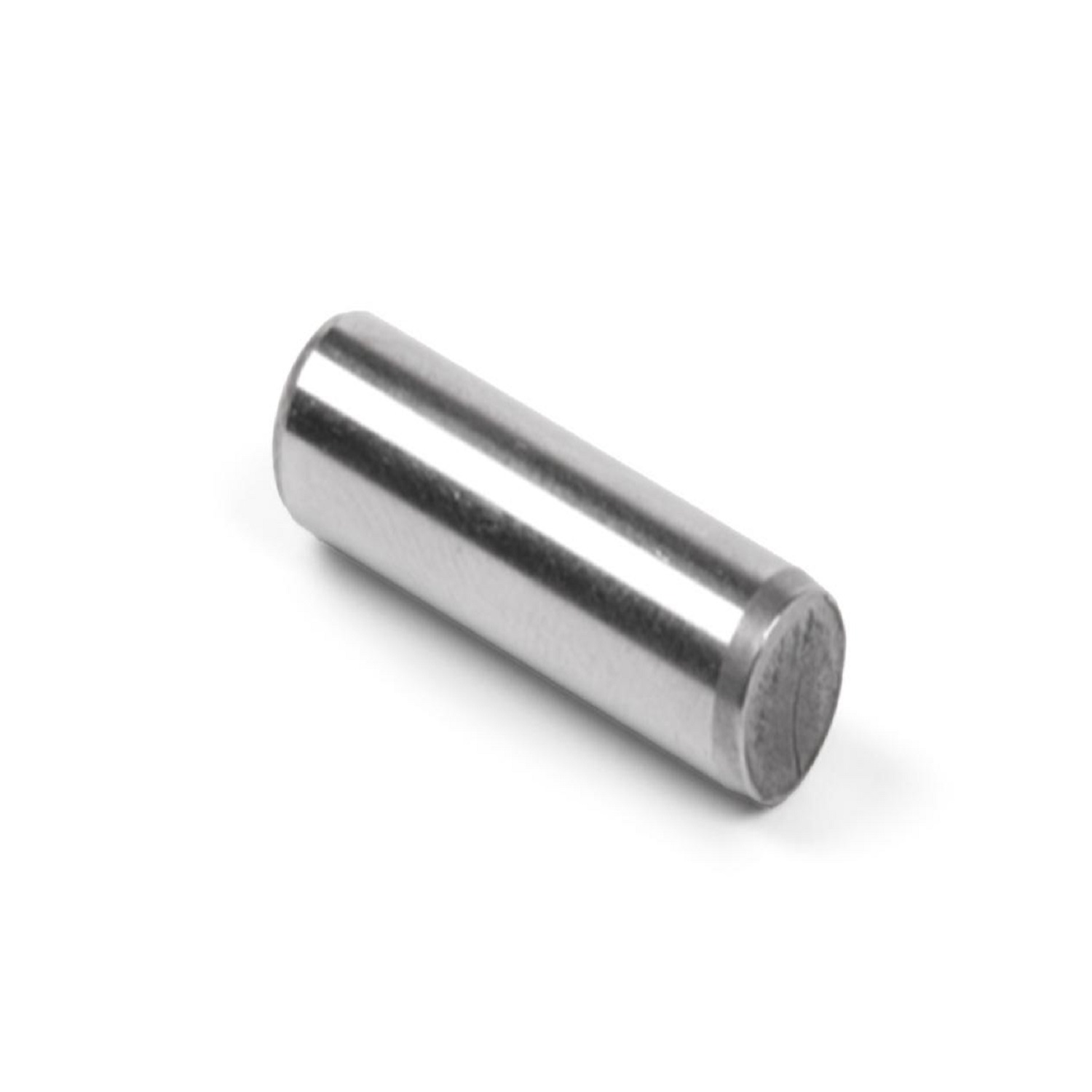

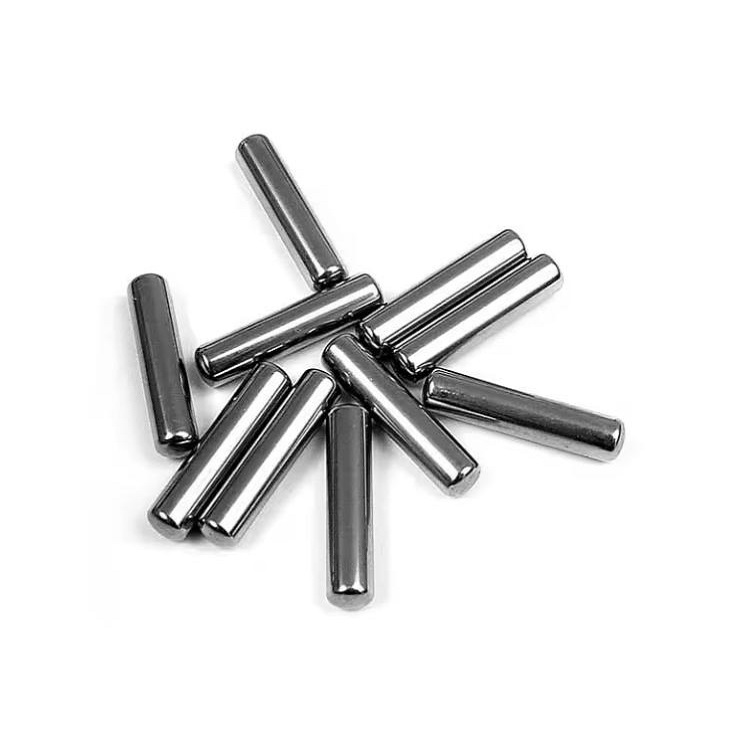

1. پین ساده
پین استوانه‌ای با قطر و طول مشخص برای کاربردهای عمومی.
2. پین دقیق
برای مجموعه‌هایی که قطر و تلرانس پین اهمیت بیشتری دارد.

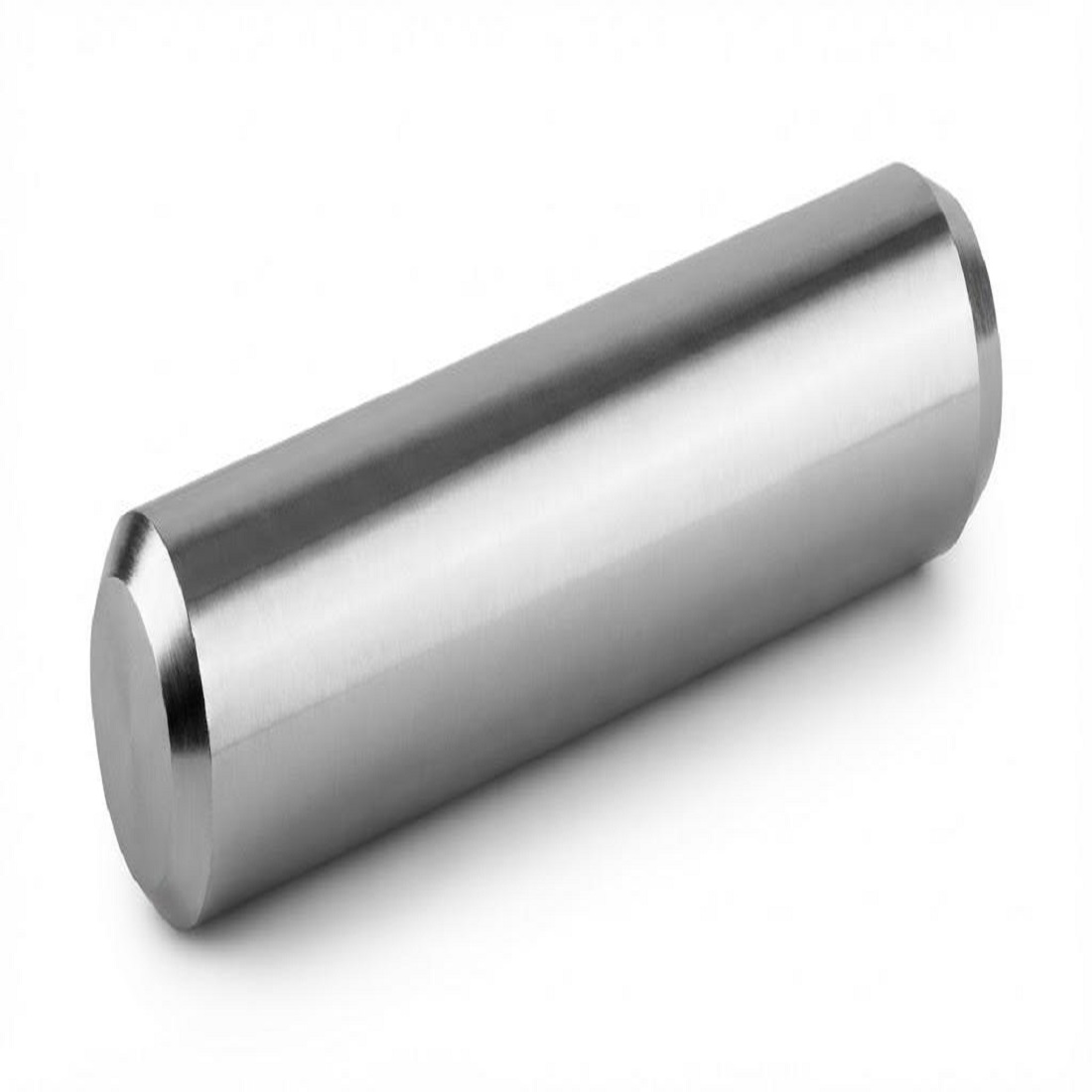

3. پین با پخ
دارای پخ در یک یا دو سر برای سهولت ورود به سوراخ و مونتاژ.
4. پین سفارشی
تولید طبق نقشه، مدل سه‌بعدی یا نمونه قطعه.

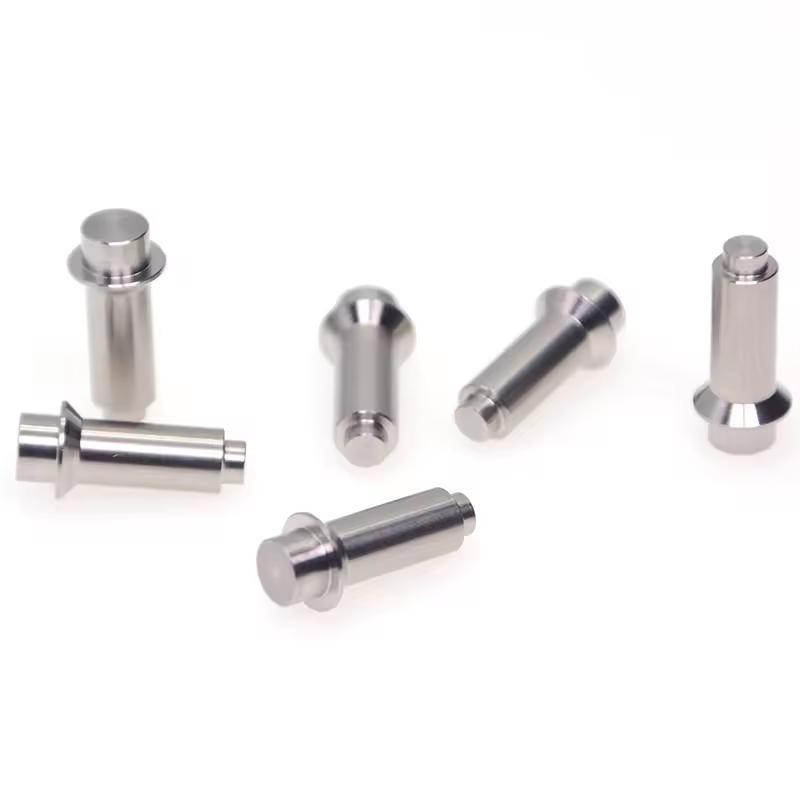

5. پین چندقطره
دارای بخش‌هایی با قطرهای متفاوت برای قرارگیری در قسمت‌های مختلف مجموعه.
جنس و متریال
پین تراشکاری CNC می‌تواند با توجه به کاربرد از متریال‌های مختلف ساخته شود:
- فولاد
- فولاد کربنی
- استیل
- آلومینیوم
- برنج
- سایر فلزات مناسب ماشینکاری
انتخاب جنس به نوع بار، میزان سایش، خوردگی، وزن، شرایط محیطی و نوع تماس پین با قطعات دیگر بستگی دارد.
روش ساخت
ساخت پین عمدتاً با تراش CNC انجام می‌شود.
در فرآیند تولید می‌توان موارد زیر را با دقت مناسب ایجاد کرد:
- قطر اصلی
- طول
- پخ
- شانه
- پله
- شیار
- رزوه
- قطرهای مختلف
در صورت وجود ویژگی‌های غیرمحوری مانند سوراخ جانبی یا جای خار، می‌توان از فرز CNC برای تکمیل قطعه استفاده کرد.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر پین | سفارشی |
| طول | سفارشی |
| تعداد قطرها | طبق نقشه |
| پخ | قابل ساخت |
| شانه | در صورت نیاز |
| پله | قابل ساخت |
| شیار | طبق نقشه |
| رزوه | در صورت نیاز |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | نمونه تا تیراژ |
| ساخت طبق نمونه | امکان‌پذیر |
مهم‌ترین اطلاعات برای سفارش
برای ساخت پین دقیق، این اطلاعات اهمیت دارد:
- قطر پین
- طول کلی
- قطر سوراخ مقابل
- نوع فیت موردنظر
- طول قسمت درگیر
- وجود پخ یا شانه
- وجود رزوه یا شیار
- تلرانس
- جنس
- تعداد موردنیاز
در پین‌هایی که برای موقعیت‌دهی استفاده می‌شوند، تلرانس قطر پین و سوراخ مقابل اهمیت ویژه‌ای دارد.
فایل مناسب برای سفارش
برای ساخت پین می‌توانید ارسال کنید:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
برای قطعات ساده، یک نقشه PDF دارای قطر، طول و تلرانس نیز می‌تواند اطلاعات کافی برای تولید را فراهم کند.
عوامل مؤثر بر قیمت
قیمت پین تراشکاری CNC به موارد زیر بستگی دارد:
- جنس متریال
- قطر و طول
- تعداد پله‌ها
- میزان دقت و تلرانس
- وجود رزوه یا شیار
- عملیات فرزکاری تکمیلی
- تعداد قطعات
- زمان ماشینکاری
مزایای ساخت سفارشی
- ساخت مطابق نقشه
- امکان تولید قطرهای غیر استاندارد
- کنترل دقیق ابعاد
- مناسب قطعات یدکی
- امکان تولید از روی نمونه
- تولید نمونه و تیراژ
- انتخاب متریال متناسب با کاربرد
- امکان تراش و فرز CNC
اطلاعات لازم برای ثبت سفارش
برای استعلام قیمت کافی است موارد زیر را ارسال کنید:
جنس + قطر + طول + تلرانس + جزئیات شانه/رزوه/شیار + تعداد + فایل یا نقشه
سوالات متداول
پین تراشکاری CNC چه کاربردی دارد؟
پین برای اتصال، تثبیت، موقعیت‌دهی یا جلوگیری از جابه‌جایی قطعات در مجموعه‌های مکانیکی استفاده می‌شود.
آیا پین سفارشی تولید می‌شود؟
بله. پین را می‌توان بر اساس نقشه، فایل سه‌بعدی، ابعاد یا نمونه قطعه ساخت.
پین از چه موادی ساخته می‌شود؟
بسته به کاربرد، فولاد، استیل، آلومینیوم، برنج و سایر فلزات قابل ماشینکاری قابل استفاده هستند.
آیا پین با تلرانس دقیق قابل ساخت است؟
بله. در صورت ارائه نقشه فنی، قطر و تلرانس موردنیاز طبق نقشه در فرآیند تولید لحاظ می‌شود.
تفاوت پین ساده و پین راهنما چیست؟
پین ساده معمولاً برای کاربردهای عمومی اتصال یا موقعیت‌دهی استفاده می‌شود؛ پین راهنما به‌طور مشخص برای هدایت دقیق دو قطعه نسبت به یکدیگر طراحی می‌شود.
آیا پین رزوه‌دار هم تولید می‌کنید؟
بله، اما برای جلوگیری از تداخل محتوایی، پین رزوه‌دار به‌عنوان محصول تخصصی جداگانه معرفی می‌شود.
برای سفارش پین چه فایلی مناسب است؟
STEP/STP، IGES/IGS یا PDF نقشه فنی دارای ابعاد و تلرانس مناسب هستند.
آیا امکان ساخت پین از روی نمونه وجود دارد؟
بله، نمونه فیزیکی قابل بررسی و اندازه‌گیری برای تولید قطعه مشابه است.
