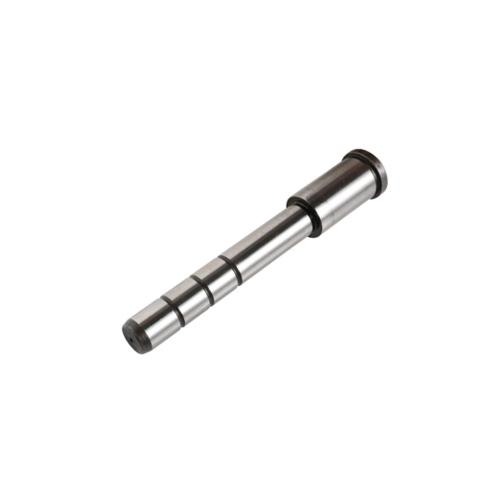

پین شانه‌دار

پین شانه‌دار CNC زمانی کاربرد دارد که یک پین ساده برای تعیین موقعیت یا کنترل عمق کافی نباشد و نیاز به یک سطح مشخص برای توقف قطعه وجود داشته باشد.

شانه روی پین می‌تواند هنگام مونتاژ، محل قرارگیری قطعه را مشخص کند و از ورود بیش از حد پین به داخل سوراخ جلوگیری کند. به همین دلیل این نوع پین در فیکسچرها، جیگ‌ها، ماشین‌آلات و مجموعه‌های مکانیکی کاربرد زیادی دارد.

قطر قسمت اصلی پین، قطر شانه، طول هر بخش و محل قرارگیری شانه می‌تواند مطابق طراحی شما ساخته شود.

کاربردهای پین شانه‌دار

• موقعیت‌دهی دقیق قطعات
• ایجاد سطح توقف مکانیکی
• کنترل عمق مونتاژ
• فیکسچرهای صنعتی
• جیگ‌های تولید و مونتاژ
• ماشین‌آلات صنعتی
• تجهیزات مونتاژ
• مکانیزم‌های مکانیکی
• قطعات یدکی
• خطوط تولید
• مجموعه‌های قابل تنظیم
• اتصال و تثبیت قطعات

انواع پین شانه‌دار قابل ساخت

پین شانه‌دار ساده

دارای یک قطر اصلی و یک شانه برای توقف قطعه.

پین دو شانه

دارای دو سطح شانه برای کنترل موقعیت چند قطعه یا چند نقطه در مجموعه.

پین شانه‌دار دقیق

برای کاربردهایی که قطر و محل شانه باید با تلرانس مشخص تولید شود.

پین شانه‌دار سفارشی

قابل تولید بر اساس نقشه، فایل سه‌بعدی یا نمونه قطعه.

جنس و متریال

با توجه به کاربرد می‌توان پین شانه‌دار را از متریال‌های قابل ماشینکاری مانند موارد زیر تولید کرد:

• فولاد
• فولاد کربنی
• استیل
• آلومینیوم
• برنج
• سایر فلزات مناسب ماشینکاری

انتخاب جنس باید متناسب با بار، سایش، خوردگی و شرایط کاری قطعه انجام شود.

روش ساخت

تولید پین شانه‌دار عمدتاً با تراش CNC انجام می‌شود.

در این فرآیند می‌توان موارد زیر را با دقت مناسب ایجاد کرد:

• قطر اصلی
• قطر شانه
• طول کلی
• طول قسمت شانه
• پخ
• شیار
• رزوه
• چند مرحله قطر

در صورت وجود سوراخ جانبی، تخت، جای خار یا جزئیات غیرمحوری، امکان تکمیل قطعه با فرز CNC وجود دارد.

مشخصات فنی قابل سفارش

مشخصه - وضعیت

اطلاعات لازم برای سفارش

برای ساخت دقیق پین شانه‌دار بهتر است موارد زیر مشخص شود:

1. قطر قسمت اصلی
2. قطر شانه
3. طول کلی
4. طول قسمت قبل و بعد از شانه
5. قطر سوراخ محل نصب
6. نوع فیت
7. تلرانس
8. وجود پخ یا شعاع
9. جنس
10. تعداد

موقعیت شانه و اندازه دقیق آن یکی از مهم‌ترین اطلاعات برای تولید این نوع پین است.

فایل مناسب سفارش

فرمت‌های مناسب:

• STEP / STP
• IGES / IGS
• PDF نقشه فنی
• نمونه فیزیکی

برای قطعات تراشکاری، فایل سه‌بعدی یا نقشه فنی دارای اندازه‌ها و تلرانس‌ها معمولاً اطلاعات کامل‌تری نسبت به یک فایل DXF دوبعدی ارائه می‌دهد.

عوامل مؤثر بر قیمت

• جنس متریال
• قطر و طول
• تعداد شانه‌ها
• ابعاد شانه
• تلرانس موردنیاز
• وجود رزوه و شیار
• عملیات فرزکاری تکمیلی
• تعداد قطعات
• زمان ماشینکاری

مزایای ساخت سفارشی

• تولید طبق نقشه
• کنترل دقیق ابعاد شانه
• مناسب موقعیت‌دهی و توقف مکانیکی
• امکان تولید از روی نمونه
• امکان ساخت در ابعاد غیر استاندارد
• مناسب قطعات یدکی ماشین‌آلات
• امکان تولید نمونه و تیراژ

اطلاعات لازم برای استعلام قیمت

جنس + قطر اصلی + قطر شانه + طول کلی + ابعاد شانه + تلرانس + تعداد + فایل یا نقشه

سوالات متداول

پین شانه‌دار چه تفاوتی با پین ساده دارد؟

پین شانه‌دار دارای یک قسمت با قطر متفاوت است که یک سطح توقف ایجاد می‌کند؛ در پین ساده چنین شانه‌ای وجود ندارد.

شانه پین چه کاربردی دارد؟

شانه می‌تواند محل توقف قطعه را مشخص کند، عمق ورود پین را کنترل کند و به موقعیت‌دهی دقیق قطعه کمک کند.

آیا پین شانه‌دار CNC سفارشی ساخته می‌شود؟

بله، قطر، طول، ابعاد شانه، تلرانس و سایر جزئیات مطابق نقشه یا نمونه قابل ساخت است.

پین شانه‌دار از چه جنسی ساخته می‌شود؟

بسته به کاربرد می‌توان از فولاد، استیل، آلومینیوم، برنج و سایر فلزات مناسب ماشینکاری استفاده کرد.

آیا ساخت پین شانه‌دار از روی نمونه امکان‌پذیر است؟

بله. نمونه فیزیکی می‌تواند مبنای اندازه‌گیری و ساخت قطعه مشابه قرار گیرد.

آیا امکان ایجاد رزوه روی پین شانه‌دار وجود دارد؟

بله، در صورت نیاز می‌توان رزوه داخلی یا خارجی را مطابق طراحی روی قطعه ایجاد کرد.

برای سفارش پین شانه‌دار چه فایلی ارسال کنیم؟

فایل STEP/STP، IGES/IGS یا PDF نقشه فنی دارای ابعاد و تلرانس مناسب است.
