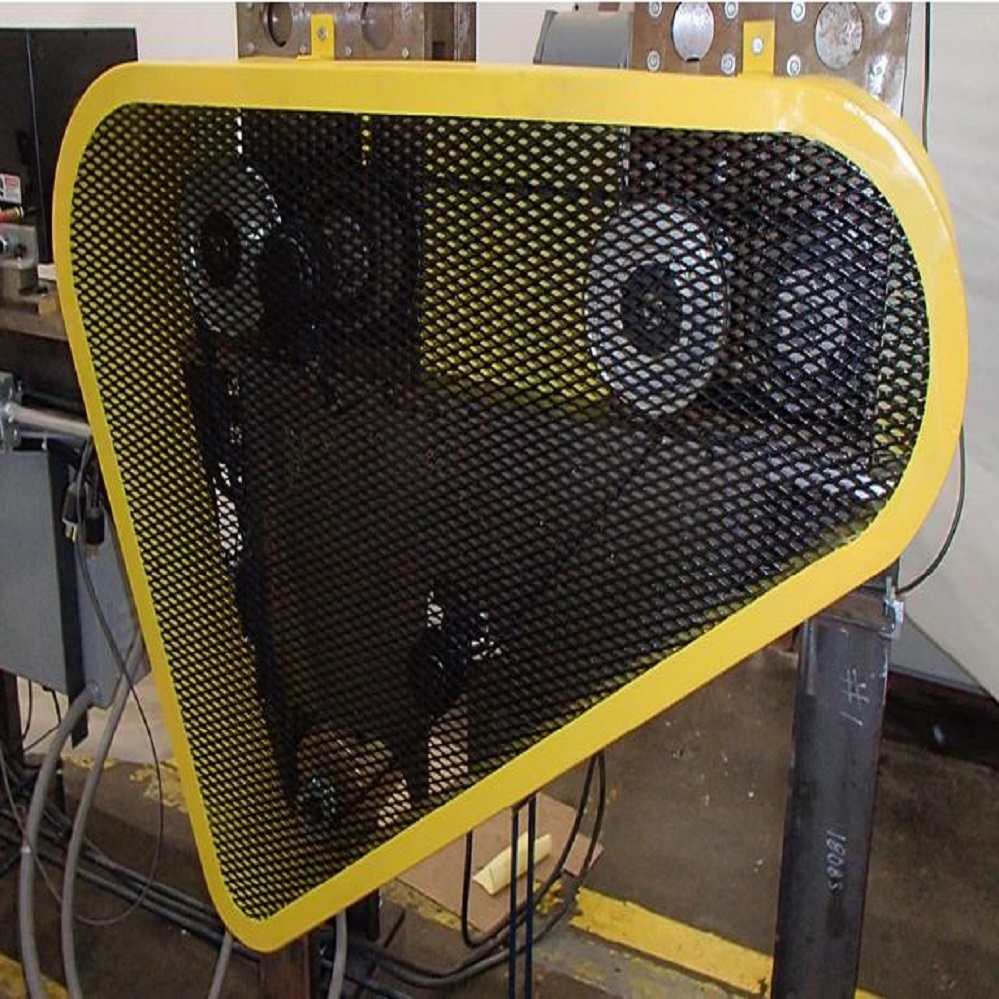

محافظ تسمه و پولی صنعتی یک پوشش فلزی برای جداسازی مکانیزم‌های انتقال قدرت از محیط اطراف است و می‌تواند برای تسمه، پولی، شفت، زنجیر و بخش‌های مشابه ماشین‌آلات طراحی شود.این محافظ بر اساس ابعاد واقعی مجموعه ساخته می‌شود و امکان ایجاد سوراخ‌های تهویه، دریچه سرویس، پایه نصب و فرم‌های خم‌کاری‌شده در آن وجود دارد
محصولات مرتبط
مکانیزم‌هایی مانند تسمه و پولی در بسیاری از ماشین‌آلات برای انتقال حرکت و توان استفاده می‌شوند. این اجزا هنگام کار حرکت دارند و بنابراین در طراحی ماشین‌آلات صنعتی معمولاً لازم است دسترسی ناخواسته به قسمت‌های متحرک محدود شود.
محافظ فلزی تسمه و پولی می‌تواند یک پوشش اختصاصی برای این مجموعه ایجاد کند.
برخلاف یک کاور عمومی، این محصول مشخصاً برای پوشش مکانیزم انتقال قدرت طراحی می‌شود و ابعاد آن باید با قطر پولی‌ها، مسیر تسمه، شفت‌ها و فضای سرویس هماهنگ باشد.
در صورت نیاز می‌توان بخشی از محافظ را به‌صورت بازشو طراحی کرد تا دسترسی برای بازدید و تعمیرات آسان‌تر باشد.
کاربردهای محافظ تسمه و پولی
این محصول می‌تواند در موارد زیر استفاده شود:
- موتور و پولی
- سیستم انتقال قدرت تسمه‌ای
- ماشین‌آلات صنعتی
- دستگاه‌های تولیدی
- نوار نقاله
- فن و هواکش صنعتی
- پمپ‌ها
- کمپرسورها
- تجهیزات انتقال حرکت
- خطوط تولید
- دستگاه‌های سفارشی
- مکانیزم‌های دارای قطعات گردان
انواع محافظ تسمه و پولی
بسته به ساختار دستگاه می‌توان محافظ را در فرم‌های مختلف تولید کرد:
- محافظ تسمه ساده
- محافظ پولی
- محافظ تسمه و پولی موتور
- محافظ تسمه بازشو
- محافظ لولایی
- محافظ پیچ‌ومهره‌ای
- محافظ مشبک
- محافظ سوراخ‌دار
- محافظ خم‌کاری‌شده
- محافظ سفارشی ماشین‌آلات

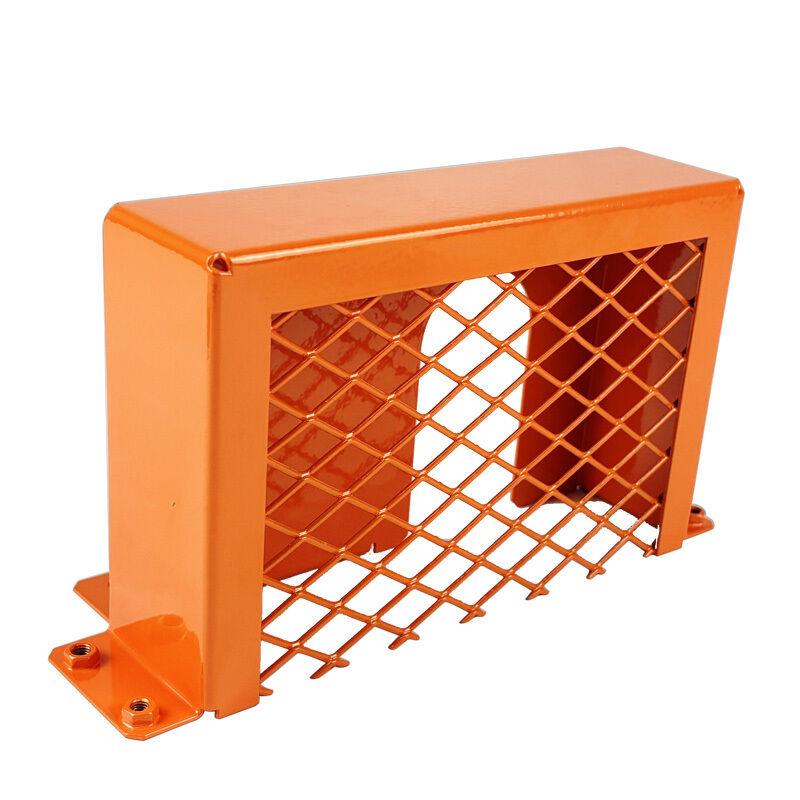

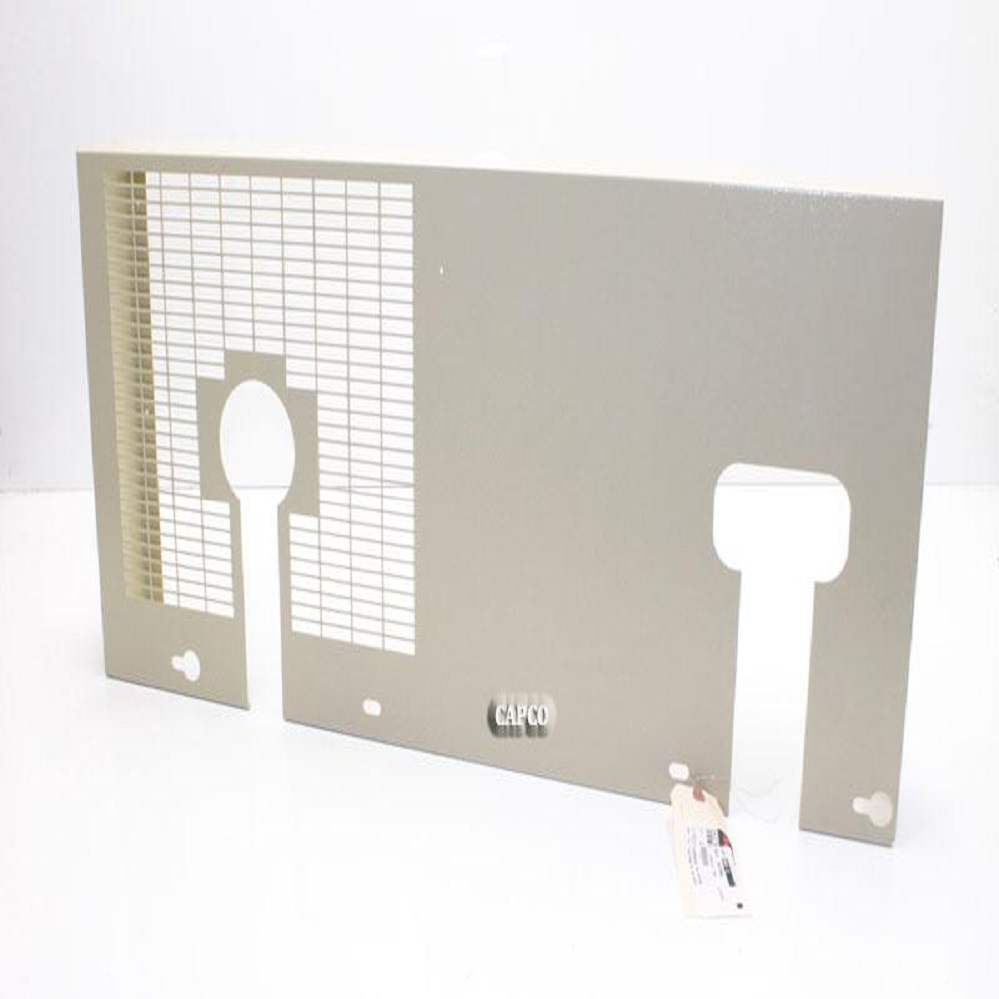

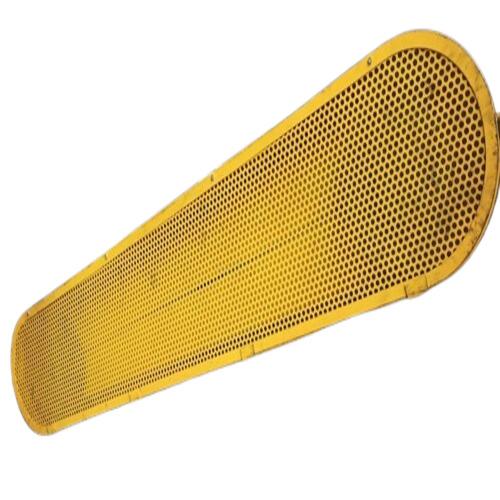

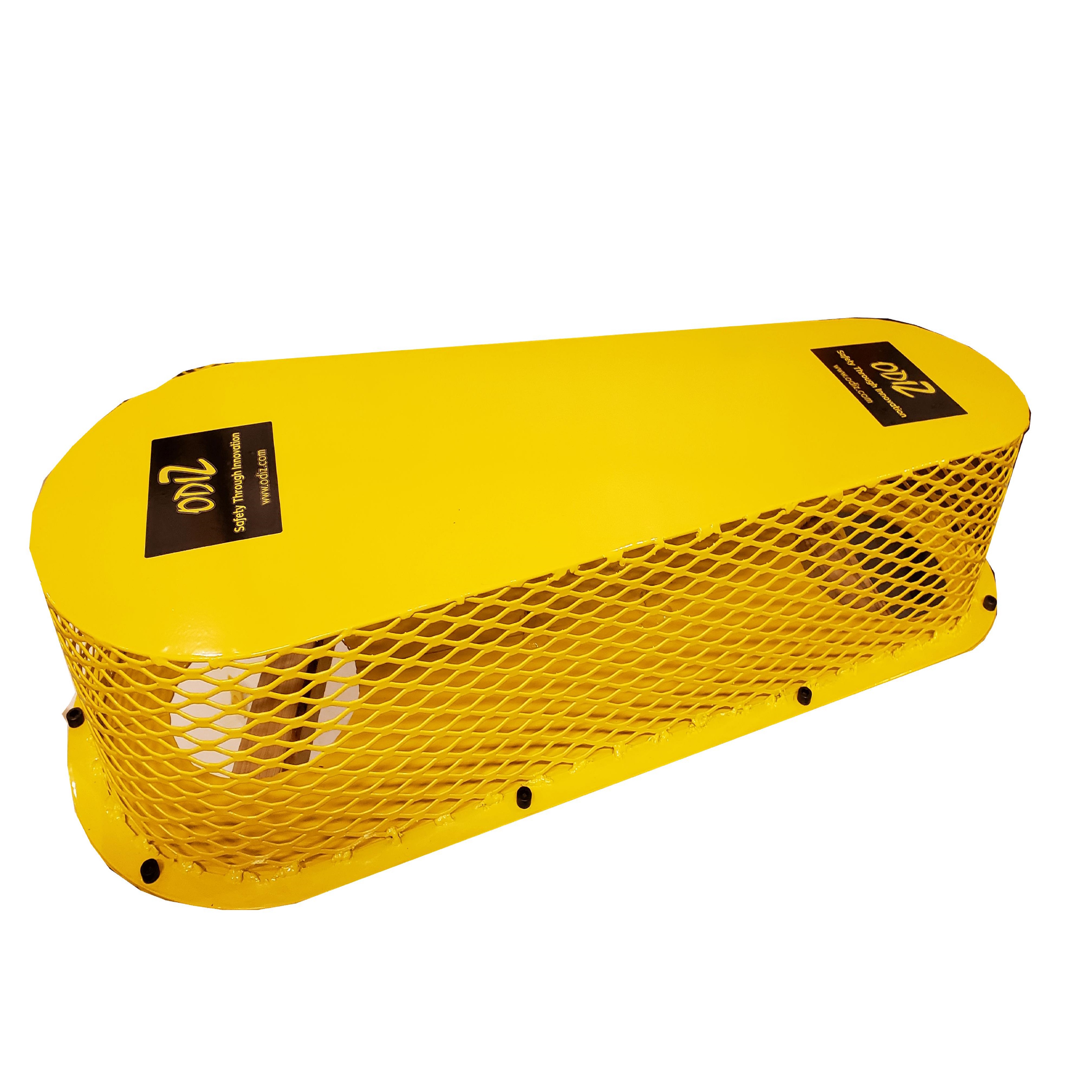

محافظ مشبک و سوراخ‌دار
در برخی طراحی‌ها لازم است اطراف مکانیزم بسته باشد، اما امکان مشاهده یا تهویه نیز وجود داشته باشد.
در این شرایط می‌توان روی بخش‌هایی از محافظ:
- سوراخ‌های منظم
- شیار
- الگوی مشبک
- پنجره بازدید
ایجاد کرد.
اندازه و فاصله سوراخ‌ها باید با توجه به طراحی حفاظ و شرایط کاربرد تعیین شود؛ سوراخ‌کاری صرفاً برای زیبایی یا تهویه نباید باعث ایجاد دسترسی ناخواسته به بخش متحرک شود.
دریچه سرویس و بازدید
برای تعویض تسمه یا انجام سرویس دوره‌ای، می‌توان بخشی از محافظ را به‌صورت دریچه بازدید یا پنل بازشو طراحی کرد.
این قسمت می‌تواند دارای:
- لولا
- قفل
- پیچ و مهره
- دستگیره
- پیچ‌های اسیر
باشد.
ابعاد دریچه باید به اندازه‌ای باشد که عملیات سرویس موردنظر بدون نیاز به باز کردن کل محافظ امکان‌پذیر باشد.
ساخت با برش لیزر
فرم باز محافظ و سوراخ‌های موردنیاز را می‌توان با لیزر فایبر برش داد.
در این مرحله امکان اجرای:
- سوراخ‌های نصب
- شیارها
- پنجره بازدید
- فرم محیطی
- الگوی مشبک
- محل اتصال قطعات
وجود دارد.
خم‌کاری با برک
محافظ‌های ورقی را می‌توان با دستگاه خم برک به فرم نهایی تبدیل کرد.
خم‌کاری می‌تواند برای:
- ایجاد دیواره
- افزایش استحکام
- ایجاد لبه اتصال
- ساخت فرم جعبه‌ای
- ایجاد محل نصب
- کاهش تغییر شکل ورق
استفاده شود.
در محافظ‌های بزرگ‌تر، طراحی لبه‌ها و تقویت‌کننده‌ها می‌تواند نقش مهمی در استحکام مجموعه داشته باشد.
جوشکاری و مونتاژ
اگر محافظ از چند قطعه تشکیل شده باشد، امکان مونتاژ قطعات با جوشکاری وجود دارد.
بسته به جنس و ضخامت ورق می‌توان از:
- جوش CO2 / MIG
- جوش TIG / آرگون
استفاده کرد.
در بعضی طرح‌ها نیز می‌توان قطعات را به‌صورت پیچ‌ومهره‌ای طراحی کرد تا بازکردن محافظ ساده‌تر باشد.
طراحی پایه‌های نصب
محافظ باید به شاسی یا بدنه دستگاه متصل شود.
به همین دلیل می‌توان پایه‌های نصب را نیز همراه محافظ طراحی کرد.
پایه‌ها می‌توانند به‌صورت:
- نبشی
- ورقی خم‌شده
- پایه جوشی
- پایه سوراخ‌دار
- پایه شیار‌دار
ساخته شوند.
جنس محافظ
فولاد
برای بسیاری از کاربردهای صنعتی، ورق فولادی گزینه‌ای متداول برای ساخت محافظ تسمه و پولی است.
استیل
برای محیط‌های مرطوب، خورنده یا کاربردهایی که مقاومت خوردگی اهمیت بیشتری دارد، امکان ساخت از استیل وجود دارد.
آلومینیوم
در صورتی که کاهش وزن اهمیت داشته باشد و شرایط مکانیکی اجازه دهد، استفاده از آلومینیوم نیز قابل بررسی است.
رنگ و پوشش
محافظ‌های فولادی را می‌توان پس از ساخت برای رنگ کوره‌ای الکترواستاتیک آماده کرد.
انتخاب رنگ و پوشش باید با محیط نصب و شرایط کاری قطعه هماهنگ باشد.
نکات مهم در طراحی محافظ تسمه و پولی
برای ساخت این محصول، صرفاً اندازه ظاهری تسمه کافی نیست.
اطلاعاتی مانند:
- قطر پولی‌ها
- عرض پولی
- مسیر حرکت تسمه
- فاصله تسمه از شاسی
- موقعیت شفت
- محل اتصال محافظ
- فضای لازم برای سرویس
- نیاز به تهویه
- ابعاد موتور
- مسیر بازشدن پنل
باید در طراحی در نظر گرفته شود.
همچنین محافظ نباید در حین کار با تسمه، پولی یا شفت درگیر شود.
تفاوت محافظ تسمه و پولی با کاور عمومی ماشین‌آلات
کاور و محافظ فلزی ماشین‌آلات یک عنوان گسترده برای پوشش بخش‌های مختلف دستگاه است.
اما این محصول مشخصاً برای مکانیزم انتقال قدرت تسمه‌ای و پولی طراحی شده و تمرکز آن روی پوشش این قسمت‌ها، دسترسی سرویس و اتصال مناسب به شاسی است.
به همین دلیل این دو صفحه می‌توانند از نظر هدف جستجو و کاربرد از یکدیگر تفکیک شوند.
مزایای محافظ تسمه و پولی سفارشی
- طراحی مطابق مجموعه واقعی
- مناسب ماشین‌آلات صنعتی
- امکان ایجاد پنل سرویس
- امکان ساخت مشبک یا سوراخ‌دار
- قابلیت نصب لولا و قفل
- امکان ساخت پایه نصب
- برش دقیق با لیزر
- خم‌کاری با برک
- امکان جوشکاری
- قابلیت رنگ کوره‌ای
- امکان تولید از فولاد و استیل
- مناسب نمونه‌سازی و تولید سری
مشخصات فنی قابل سفارش
مشخصه - امکان سفارش
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| ضخامت ورق | سفارشی |
| طول | سفارشی |
| عرض | سفارشی |
| ارتفاع | سفارشی |
| فرم | تخت، خم‌دار، جعبه‌ای و سفارشی |
| سوراخ‌کاری | قابل سفارش |
| مشبک‌کاری | قابل سفارش |
| پنل بازدید | قابل طراحی |
| لولا | قابل نصب |
| قفل | قابل نصب |
| دستگیره | قابل نصب |
| پایه نصب | قابل ساخت |
| تقویت‌کننده | قابل اجرا |
| جوشکاری | قابل انجام |
| رنگ کوره‌ای | قابل انجام برای قطعات مناسب |
| روش ساخت | لیزر، خم‌کاری و جوشکاری |
| تیراژ | نمونه تا تولید سری |
اطلاعات موردنیاز برای سفارش
برای ساخت محافظ تسمه و پولی بهتر است موارد زیر ارسال شود:
- قطر پولی‌ها
- عرض پولی
- ابعاد تسمه
- فاصله محور پولی‌ها
- موقعیت شفت
- ابعاد موتور یا تجهیز
- فضای اطراف مکانیزم
- محل‌های مناسب برای اتصال محافظ
- نیاز به دریچه سرویس
- نیاز به تهویه
- جنس و ضخامت موردنظر
- تعداد قطعات
در صورت امکان، ارسال عکس کامل مکانیزم از چند زاویه همراه با چند اندازه اصلی می‌تواند برای طراحی اولیه بسیار مفید باشد.
فایل مناسب برای سفارش
فایل‌های زیر برای سفارش مناسب هستند:
- STEP / STP برای مدل سه‌بعدی
- DXF برای قطعات ورقی و الگوی برش
- DWG برای نقشه دوبعدی
- PDF برای نقشه فنی
- تصویر اندازه‌گذاری‌شده
- نمونه فیزیکی
برای محافظ‌های خم‌کاری‌شده، مشخص بودن ضخامت ورق و ابعاد نهایی اهمیت زیادی دارد.
عوامل مؤثر بر قیمت
قیمت محافظ تسمه و پولی به موارد زیر بستگی دارد:
- جنس ورق
- ضخامت
- ابعاد محافظ
- تعداد خم‌ها
- تعداد سوراخ‌ها
- میزان مشبک‌کاری
- وجود دریچه بازدید
- لولا و قفل
- تعداد پایه‌ها
- میزان جوشکاری
- قطعات تقویتی
- رنگ و پوشش
- تعداد سفارش
مراحل ساخت
- دریافت اطلاعات مکانیزم تسمه و پولی
- بررسی ابعاد و فضای اطراف
- طراحی محافظ
- تعیین ضخامت و جنس ورق
- برش قطعات با لیزر
- خم‌کاری
- ساخت پنل بازدید در صورت نیاز
- ساخت و اتصال پایه‌ها
- جوشکاری یا مونتاژ
- پلیسه‌گیری و پرداخت
- رنگ یا پوشش در صورت سفارش
- کنترل ابعاد و مونتاژ آزمایشی در صورت نیاز
سوالات متداول
محافظ تسمه و پولی برای چه کاری استفاده می‌شود؟
برای پوشاندن و جداسازی مکانیزم تسمه، پولی و اجزای مرتبط از محیط اطراف ماشین‌آلات استفاده می‌شود.
آیا محافظ تسمه و پولی سفارشی ساخته می‌شود؟
بله. محافظ بر اساس ابعاد پولی، تسمه، شفت، موتور و فضای نصب طراحی و تولید می‌شود.
آیا محافظ مشبک یا سوراخ‌دار تولید می‌شود؟
بله. در صورت نیاز می‌توان بخش‌هایی از محافظ را با الگوی سوراخ یا مشبک طراحی کرد، مشروط بر اینکه طراحی حفاظ وظیفه موردنظر را حفظ کند.
آیا روی محافظ دریچه سرویس ایجاد می‌شود؟
بله. امکان طراحی پنل بازدید یا دریچه لولایی برای سرویس و تعویض تسمه وجود دارد.
آیا محافظ تسمه از استیل ساخته می‌شود؟
بله. در صورت مناسب بودن استیل برای شرایط کاری، امکان ساخت محافظ از ورق استیل وجود دارد.
آیا محافظ تسمه و پولی رنگ کوره‌ای می‌شود؟
برای محافظ‌های فولادی مناسب، امکان رنگ کوره‌ای الکترواستاتیک وجود دارد.
برای طراحی محافظ چه اطلاعاتی لازم است؟
قطر و عرض پولی‌ها، فاصله محورها، ابعاد تسمه، موقعیت شفت، فضای اطراف و محل اتصال محافظ از اطلاعات اصلی هستند.
آیا محافظ را می‌توان از روی نمونه ساخت؟
بله. عکس، نمونه فیزیکی یا نقشه و ابعاد مجموعه می‌تواند مبنای طراحی و ساخت قرار گیرد.
آیا امکان ساخت محافظ برای دستگاه موجود وجود دارد؟
بله. می‌توان بر اساس ابعاد و شرایط نصب دستگاه موجود، محافظ سفارشی طراحی و تولید کرد.
