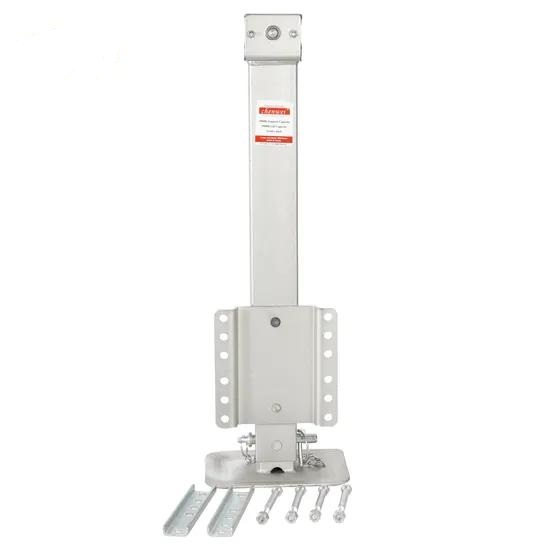

پایه جک صنعتی برای نصب، نگهداری و تثبیت جک یا سیلندر در ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود.این قطعه می‌تواند برای جک هیدرولیک، پنوماتیک یا مکانیکی به صورت صفحه‌ای، براکت، پایه خم‌کاری‌شده یا مجموعه جوشی ساخته شود و محل سوراخ‌ها، ارتفاع، زاویه و نقاط اتصال آن بر اساس مشخصات جک و دستگاه طراحی گردد
محصولات مرتبط
جک‌ها در بسیاری از ماشین‌آلات برای ایجاد نیروی خطی، تنظیم موقعیت، بلند کردن، فشردن، نگهداری یا حرکت دادن یک بخش از دستگاه استفاده می‌شوند. عملکرد صحیح جک تا حد زیادی به نحوه اتصال آن به سازه بستگی دارد.
پایه جک و نگهدارنده جک محل اتصال بین جک و بدنه یا شاسی ماشین است و باید متناسب با هندسه واقعی مجموعه طراحی شود.
در یک طراحی سفارشی ممکن است پایه شامل صفحه سوراخ‌دار، گوشواره، براکت زاویه‌دار، محل اتصال پین یا مجموعه جوشی باشد.
به همین دلیل این محصول را می‌توان بر اساس مدل جک، قطر بدنه یا میله، نوع اتصال، کورس، محل نصب و فضای موجود تولید کرد.
تفاوت پایه جک با پایه موتور و گیربکس
پایه موتور و گیربکس برای نصب تجهیزات چرخشی و انتقال قدرت طراحی می‌شود، در حالی که پایه جک بیشتر با نیروی خطی و حرکت رفت‌وبرگشتی یا تنظیم موقعیت سروکار دارد.
در پایه جک معمولاً مواردی مانند:
- محل اتصال پین
- جهت حرکت جک
- زاویه نصب
- فاصله بین نقاط اتصال
- فضای حرکت میله
اهمیت بیشتری دارند.
بنابراین این محصول از نظر کاربرد و طراحی با پایه موتور و گیربکس متفاوت است.
کاربردهای پایه جک صنعتی
پایه جک می‌تواند در تجهیزات مختلف استفاده شود:
- ماشین‌آلات صنعتی
- دستگاه‌های پرس
- تجهیزات بالابر
- ماشین‌آلات مونتاژ
- تجهیزات بسته‌بندی
- خطوط تولید
- ماشین‌آلات انتقال مواد
- دستگاه‌های مکانیکی
- تجهیزات اتوماسیون صنعتی
- جک‌های هیدرولیک
- جک‌های پنوماتیک
- مکانیزم‌های تنظیم ارتفاع
- تجهیزات سفارشی
انواع پایه و نگهدارنده جک
بسته به نوع جک و محل نصب می‌توان مدل‌های مختلفی تولید کرد:
- پایه جک تخت

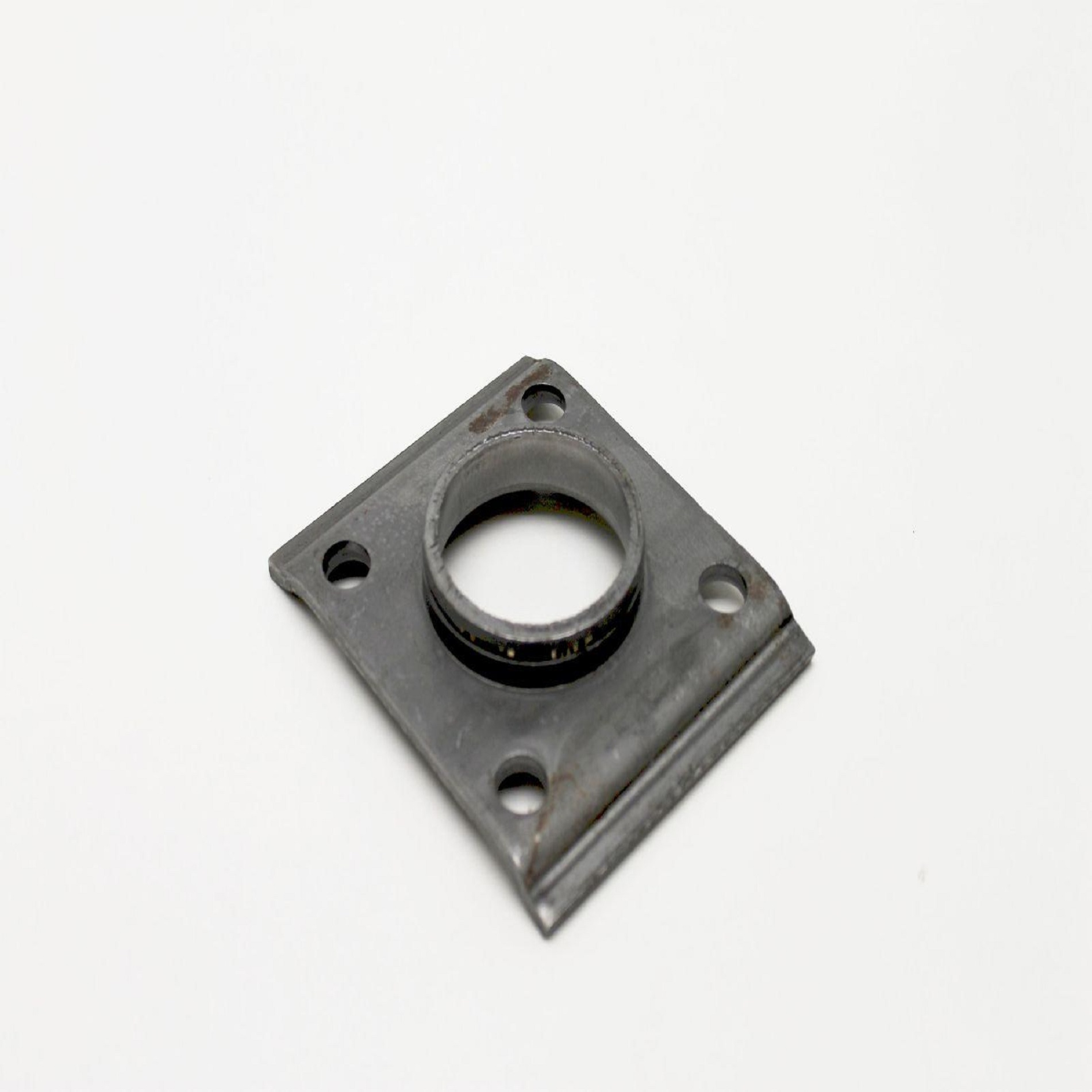

- پایه جک سوراخ‌دار
- پایه جک خم‌کاری‌شده
- براکت جک
- پایه جک زاویه‌دار

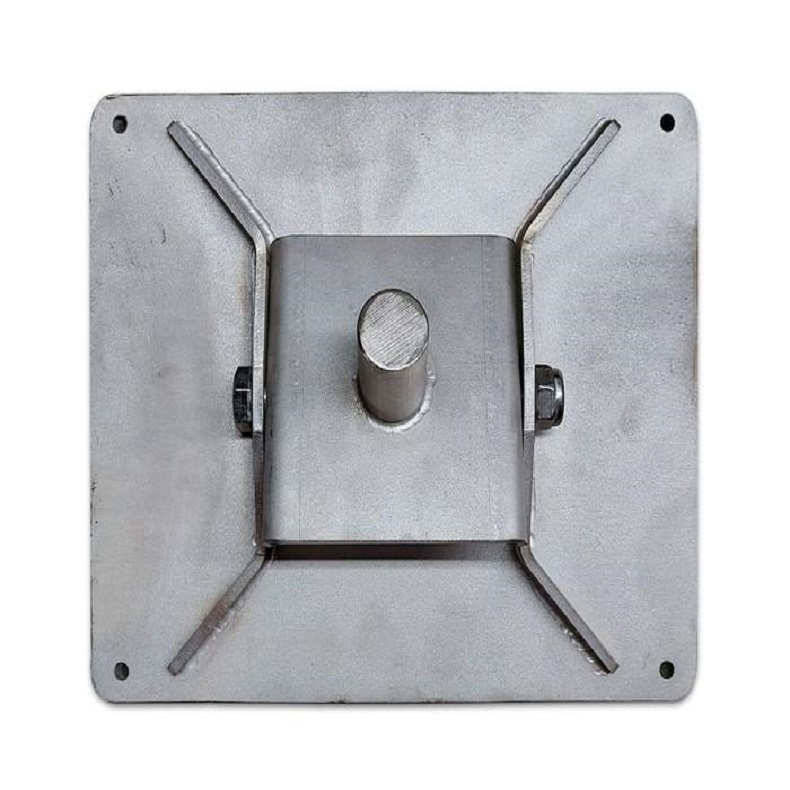

- پایه جک جوشی
- پایه جک دارای گوشواره
- پایه جک پین‌دار
- پایه جک هیدرولیک
- پایه جک پنوماتیک
- پایه جک مکانیکی
- پایه جک سفارشی
جنس و متریال
فولاد
فولاد برای بسیاری از پایه‌های جک صنعتی انتخاب مناسبی است و قابلیت برش، خم‌کاری، جوشکاری و ماشین‌کاری دارد.
استیل
در محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد، می‌توان از گرید مناسب استیل استفاده کرد.
آلومینیوم
در کاربردهای سبک که بار و نیروی واردشده اجازه دهد، امکان بررسی آلومینیوم وجود دارد.
انتخاب جنس و ضخامت باید بر اساس نیروی جک، نحوه انتقال نیرو، شرایط نصب و الزامات طراحی انجام شود.
برش لیزر فایبر
در پایه‌های ورقی می‌توان قطعه را ابتدا با لیزر فایبر برش داد.
مواردی مانند:
- سوراخ‌های نصب
- سوراخ پین
- شیارها
- فرم بیرونی
- محل پیچ‌ها
- الگوی قطعه
قابل اجرا هستند.
برای پایه‌های چندتکه نیز می‌توان قطعات مختلف را با لیزر برش داده و سپس مونتاژ کرد.
خم‌کاری با برک
در صورت نیاز به دیواره یا زاویه، قطعه پس از برش با دستگاه خم برک فرم‌دهی می‌شود.
خم‌کاری می‌تواند برای ساخت:
- پایه L
- پایه U
- براکت زاویه‌دار
- دیواره جانبی
- لبه تقویتی
- محل نگهداری جک
استفاده شود.
جوشکاری پایه جک
برای جک‌های بزرگ یا پایه‌هایی که از چند قطعه تشکیل می‌شوند، امکان ساخت مجموعه جوشی وجود دارد.
بسته به جنس و طراحی می‌توان از:
- جوشکاری CO2 / MIG
- جوشکاری TIG / آرگون
استفاده کرد.
در صورت نیاز می‌توان گوشواره، پایه، تقویت‌کننده و قطعات اتصال را نیز به مجموعه اضافه کرد.
ماشین‌کاری CNC و محل پین
در بسیاری از پایه‌های جک، محل اتصال پین باید با قطعه مقابل هماهنگ باشد.
در صورت نیاز می‌توان بخش‌هایی از پایه را با فرز CNC ماشین‌کاری کرد تا سوراخ‌ها، نشیمن‌ها یا سطوح اتصال مطابق نقشه ساخته شوند.
همچنین در صورت نیاز، پین یا بوش فلزی مورد استفاده در مجموعه نیز می‌تواند به صورت جداگانه با تراش CNC تولید شود.
طراحی گوشواره و اتصال پین
در پایه‌های جک پین‌دار، گوشواره‌ها محل اتصال جک به پایه هستند.
در طراحی این بخش مواردی مانند:
- قطر پین
- فاصله دو گوشواره
- ضخامت گوشواره
- عرض محل اتصال
- فاصله از سطح پایه
- جهت حرکت جک
باید مشخص شوند.
در کاربردهای باربر، ابعاد این قسمت باید بر اساس نیروی واقعی و شرایط کاری دستگاه تعیین شود.
شیار تنظیم
اگر موقعیت جک نیاز به تنظیم داشته باشد، می‌توان در پایه از شیارهای طولی یا سوراخ‌های قابل تنظیم استفاده کرد.
این قابلیت برای تنظیم:
- موقعیت جک
- فاصله اتصال
- زاویه نصب
- محل قرارگیری نسبت به شاسی
قابل استفاده است.
رنگ و پوشش
برای پایه‌های فولادی امکان انجام عملیات تکمیلی مانند:
- پلیسه‌گیری
- پرداخت لبه
- تمیزکاری
- آماده‌سازی سطح
- رنگ کوره‌ای الکترواستاتیک
وجود دارد.
پوشش نهایی بر اساس شرایط محیطی و نوع کاربرد انتخاب می‌شود.
مزایای پایه جک سفارشی
- طراحی مطابق جک و ماشین
- امکان تعیین محل دقیق اتصال
- مناسب جک هیدرولیک و پنوماتیک
- قابلیت ساخت پایه پین‌دار
- امکان ایجاد شیار تنظیم
- قابلیت برش لیزر
- امکان خم‌کاری با برک
- قابلیت جوشکاری
- امکان ماشین‌کاری CNC
- قابلیت ساخت از فولاد و استیل
- امکان رنگ کوره‌ای
- مناسب ساخت و تعمیر ماشین‌آلات
- امکان تولید نمونه و تیراژ
مشخصات فنی قابل سفارش
مشخصه -امکان سفارش
| نوع محصول | پایه و نگهدارنده جک صنعتی |
| نوع جک | هیدرولیک، پنوماتیک، مکانیکی |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| ضخامت | سفارشی |
| طول | سفارشی |
| عرض | سفارشی |
| ارتفاع | سفارشی |
| زاویه نصب | سفارشی |
| قطر پین | سفارشی |
| سوراخ پین | قابل تولید |
| گوشواره | قابل تولید |
| شیار تنظیم | قابل تولید |
| تقویت‌کننده | قابل اضافه شدن |
| جوشکاری | در صورت نیاز |
| CNC | در صورت نیاز |
| رنگ کوره‌ای | قابل انجام برای قطعات مناسب |
| روش ساخت | لیزر، خم‌کاری، CNC و جوشکاری |
| تیراژ | نمونه تا تولید سری |
اطلاعات لازم برای سفارش
برای طراحی پایه جک بهتر است اطلاعات زیر ارسال شود:
- نوع جک
- مدل یا مشخصات جک
- قطر بدنه
- قطر میله در صورت اهمیت
- کورس جک
- محل اتصال جک
- قطر پین
- فاصله بین نقاط اتصال
- زاویه نصب
- نیروی موردنیاز یا ظرفیت جک
- محل اتصال پایه به شاسی
- فضای حرکت جک
- جنس و ضخامت موردنظر
- تعداد قطعات
برای کاربردهای باربر، ارائه مشخصات واقعی نیرو و شرایط کاری اهمیت ویژه‌ای دارد.
فایل مناسب برای سفارش
فایل‌های زیر برای سفارش قابل استفاده هستند:
- STEP / STP برای مدل سه‌بعدی
- IGES / IGS برای فایل CAD
- DWG برای نقشه دوبعدی
- DXF برای قطعات ورقی و الگوی برش
- PDF نقشه فنی
- عکس اندازه‌گذاری‌شده
- نمونه قطعه
برای پایه‌های پیچیده، مدل سه‌بعدی همراه با نقشه ابعادی و مشخصات جک اطلاعات مناسب‌تری ارائه می‌دهد.
مراحل سفارش
- ارسال مشخصات جک
- ارسال نقشه یا عکس محل نصب
- بررسی نقاط اتصال
- تعیین جنس و ضخامت
- بررسی قطر پین و گوشواره
- بررسی جهت و محدوده حرکت
- طراحی یا اصلاح نقشه
- اعلام قیمت و زمان ساخت
- برش لیزر
- خم‌کاری
- جوشکاری و مونتاژ
- ماشین‌کاری CNC در صورت نیاز
- پلیسه‌گیری و پرداخت
- رنگ یا پوشش در صورت سفارش
- کنترل نهایی
- تحویل
عوامل مؤثر بر قیمت
قیمت ساخت پایه جک به عوامل زیر وابسته است:
- جنس متریال
- ضخامت ورق
- ابعاد قطعه
- تعداد خم‌ها
- تعداد سوراخ‌ها
- قطر و تعداد محل‌های پین
- تعداد گوشواره‌ها
- میزان جوشکاری
- نیاز به CNC
- وجود تقویت‌کننده
- نوع رنگ
- تعداد قطعات
برای اعلام قیمت دقیق، نقشه یا مشخصات جک و محل نصب ارسال شود.
نکات مهم طراحی پایه جک
پایه جک مستقیماً با نیروهای مکانیکی درگیر است؛ بنابراین طراحی آن باید بر اساس شرایط واقعی دستگاه انجام شود.
مواردی مانند:
- نیروی جک
- جهت نیرو
- محل اعمال نیرو
- فاصله نقاط اتصال
- قطر پین
- ضخامت گوشواره
- استحکام محل جوش
- فضای حرکت
- وزن مجموعه
باید در طراحی بررسی شوند.
برای کاربردهای باربر و حساس، ابعاد پایه نباید صرفاً بر اساس ظاهر جک انتخاب شود و باید شرایط واقعی کار و الزامات طراحی در نظر گرفته شود.
سوالات متداول
پایه جک صنعتی چه کاربردی دارد؟
برای اتصال و تثبیت جک روی شاسی یا بدنه ماشین‌آلات و انتقال نیرو بین جک و سازه استفاده می‌شود.
آیا پایه جک هیدرولیک سفارشی ساخته می‌شود؟
بله. پایه را می‌توان بر اساس ابعاد جک، محل اتصال، قطر پین و شرایط نصب طراحی کرد.
آیا پایه جک پنوماتیک هم ساخته می‌شود؟
بله. امکان ساخت پایه و براکت سفارشی برای جک‌ها و سیلندرهای پنوماتیک وجود دارد.
آیا پایه جک پین‌دار تولید می‌شود؟
بله. می‌توان پایه را دارای گوشواره و سوراخ پین مطابق ابعاد مجموعه طراحی کرد.
آیا امکان ساخت پایه جک با لیزر وجود دارد؟
بله. قطعات ورقی پایه را می‌توان با لیزر فایبر برش داد و سپس خم‌کاری و جوشکاری کرد.
آیا سوراخ پایه جک با CNC ماشین‌کاری می‌شود؟
در صورت نیاز به دقت بالاتر یا نشیمن خاص، امکان ماشین‌کاری CNC وجود دارد.
آیا پایه جک استیل ساخته می‌شود؟
بله. در صورت مناسب بودن شرایط محیطی و مکانیکی، امکان ساخت از استیل وجود دارد.
آیا پایه جک قابل تنظیم است؟
بله. در صورت نیاز می‌توان شیار یا سوراخ‌های قابل تنظیم برای تغییر موقعیت جک ایجاد کرد.
آیا امکان ساخت پایه جک برای ماشین‌آلات قدیمی وجود دارد؟
بله. در صورت وجود نمونه، عکس، ابعاد یا نقشه محل نصب، امکان بررسی ساخت قطعه جایگزین وجود دارد.
برای سفارش پایه جک چه اطلاعاتی لازم است؟
مشخصات جک، محل نصب، قطر پین، فاصله نقاط اتصال، جهت حرکت و نیروی کاری از مهم‌ترین اطلاعات هستند.
آیا پایه جک در تعداد کم ساخته می‌شود؟
بله. امکان ساخت نمونه، تعداد محدود و تولید سری وجود دارد.
