پایه موتور ویبره صنعتی برای نصب و مهار موتورهای ویبره و تجهیزات ایجاد ارتعاش روی ماشین‌آلات، هاپرها، سرندها، فیدرها و سایر تجهیزات صنعتی استفاده می‌شود.این پایه می‌تواند با توجه به وزن موتور، محل نصب، الگوی سوراخ‌ها، فضای موجود و شرایط ارتعاشی دستگاه به‌صورت سفارشی طراحی و تولید شود.ساخت پایه با ترکیب برش لیزر، خم‌کاری، CNC و جوشکاری امکان تولید مدل‌های تخت، خم‌دار، تقویت‌شده و جوشی را فراهم می‌کند.
محصولات مرتبط
موتور ویبره در بسیاری از ماشین‌آلات برای ایجاد ارتعاش کنترل‌شده مورد استفاده قرار می‌گیرد. نحوه اتصال موتور ویبره به بدنه دستگاه اهمیت زیادی دارد، زیرا پایه علاوه بر تحمل وزن موتور باید با شرایط ارتعاشی مجموعه نیز هماهنگ باشد.
پایه موتور ویبره صنعتی می‌تواند به‌صورت یک صفحه سوراخ‌دار، براکت خم‌کاری‌شده یا یک مجموعه جوشی دارای ورق‌های تقویتی ساخته شود.
محل سوراخ‌های نصب موتور، ابعاد پایه، ضخامت ورق و نحوه اتصال به دستگاه می‌توانند مطابق مدل موتور و ماشین‌آلات تعیین شوند.
در صورت وجود ارتعاش مداوم، طراحی پایه باید با توجه به شرایط واقعی کار انجام شود و صرفاً انتخاب یک ورق با ابعاد دلخواه کافی نیست.
تفاوت پایه موتور ویبره با پایه موتور معمولی
پایه موتور معمولی عمدتاً برای نگهداری موتور و انتقال وزن آن به شاسی طراحی می‌شود.
اما در پایه موتور ویبره علاوه بر وزن تجهیز، حرکت و ارتعاش ایجادشده توسط موتور نیز اهمیت دارد.
به همین دلیل ممکن است در طراحی پایه ویبره مواردی مانند:
- افزایش ضخامت ورق
- استفاده از ورق تقویتی
- ایجاد خم برای افزایش سختی
- استفاده از چند نقطه اتصال
- طراحی سوراخ‌های دقیق
- کاهش تمرکز تنش در محل خم و جوش
- توجه به نحوه اتصال پایه به بدنه دستگاه
در نظر گرفته شود.
بنابراین پایه موتور ویبره را نباید صرفاً یک پایه موتور معمولی با چند سوراخ در نظر گرفت.
کاربردهای پایه موتور ویبره
این محصول می‌تواند در تجهیزات مختلف صنعتی مورد استفاده قرار گیرد:
- هاپر و قیف صنعتی
- فیدر ویبره
- سرند و دستگاه‌های غربالگری
- تجهیزات انتقال مواد
- نوار نقاله
- ماشین‌آلات فرآوری مواد
- تجهیزات دانه‌بندی
- دستگاه‌های صنعتی ارتعاشی
- ماشین‌آلات تولیدی
- تجهیزات بسته‌بندی
- سیستم‌های تخلیه مواد
- تجهیزات صنایع معدنی
- تجهیزات مصالح و مواد فله‌ای
- ماشین‌آلات سفارشی
- خطوط تولید
انواع پایه موتور ویبره
بسته به نوع دستگاه و نحوه نصب، پایه می‌تواند در فرم‌های مختلف ساخته شود:
پایه تخت موتور ویبره
صفحه‌ای سوراخ‌دار برای نصب مستقیم موتور ویبره روی شاسی یا بدنه دستگاه.

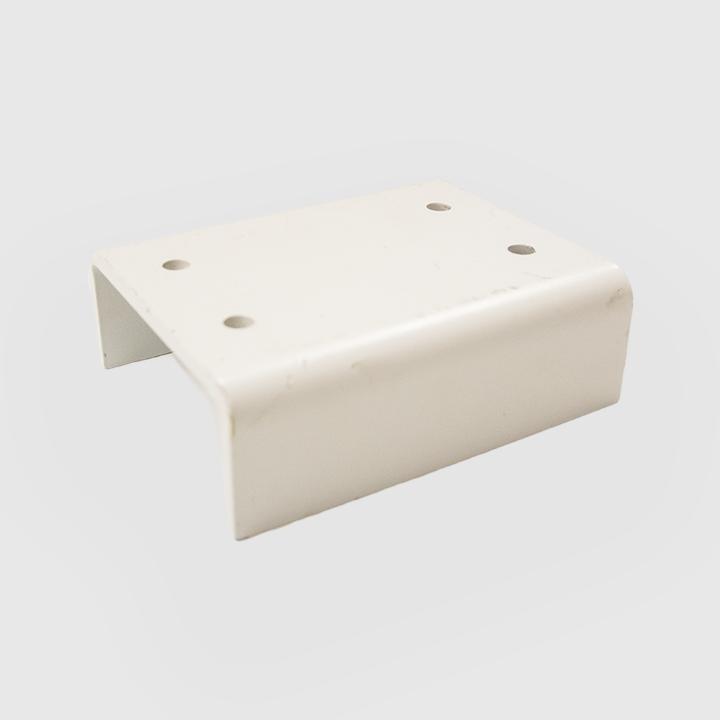

پایه خم‌کاری‌شده
پایه‌ای دارای خم برای افزایش سختی یا ایجاد زاویه مناسب نسبت به بدنه.
پایه تقویت‌شده
پایه‌ای که با ورق یا قطعات تقویتی برای شرایط کاری سنگین‌تر ساخته می‌شود.
پایه جوشی موتور ویبره
مجموعه‌ای از چند قطعه فلزی که پس از برش و خم‌کاری به یکدیگر جوش داده می‌شوند.

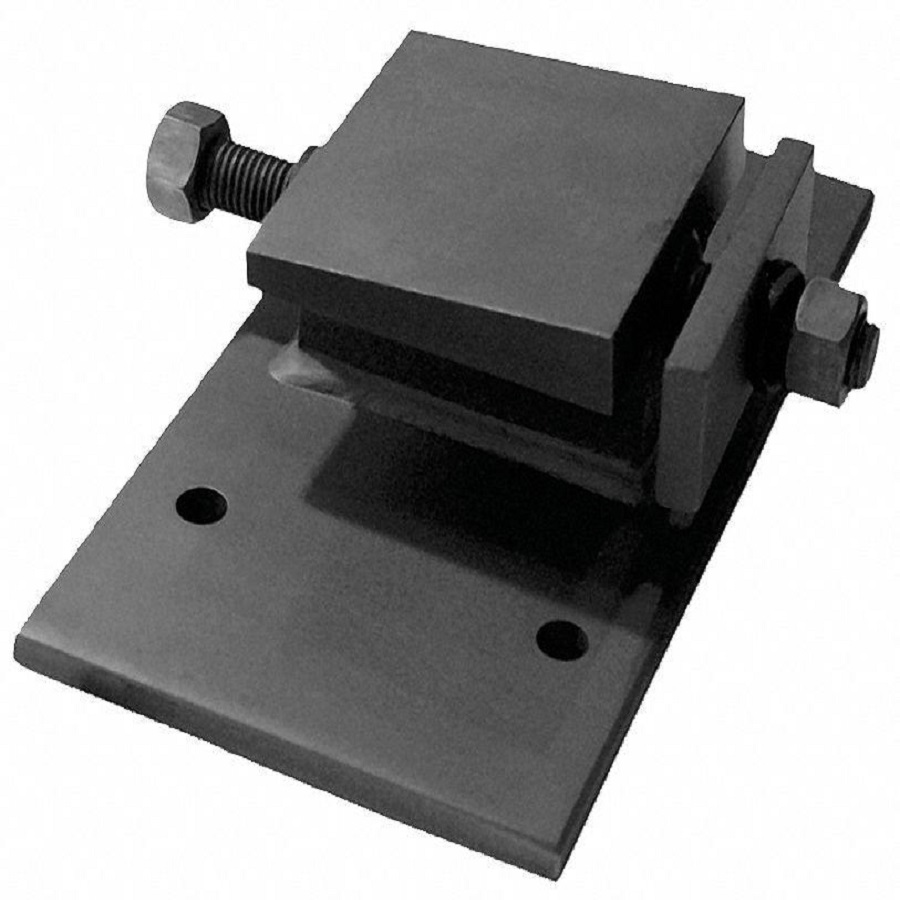

پایه شیار‌دار
دارای شیارهای قابل تنظیم برای ایجاد امکان تنظیم موقعیت موتور در محدوده مشخص.
پایه سفارشی ویبراتور
بر اساس مدل موتور و محل نصب روی دستگاه طراحی و تولید می‌شود.
ساخت پایه موتور ویبره با برش لیزر
در پایه‌های ورقی، فرم اولیه قطعه و سوراخ‌های نصب می‌توانند با لیزر فایبر برش داده شوند.
این روش برای ایجاد:
- سوراخ‌های پیچ
- شیارهای تنظیم
- سوراخ‌های عبوری
- گوشه‌های خاص
- الگوی اتصال
- قطعات تقویتی
مناسب است.
در تولید تعداد بالاتر نیز استفاده از الگوی برش دقیق می‌تواند تکرارپذیری قطعات را افزایش دهد.
خم‌کاری با دستگاه برک
اگر پایه دارای خم باشد، پس از برش می‌توان قطعه را با خم‌کاری برک به فرم نهایی رساند.
خم می‌تواند برای:
- افزایش سختی پایه
- ایجاد زاویه نصب
- ایجاد لبه نگهدارنده
- تغییر ارتفاع
- اتصال به بدنه دستگاه
استفاده شود.
زاویه و محل خم باید بر اساس نقشه و ابعاد واقعی مجموعه تعیین شود.
جوشکاری و ساخت پایه تقویت‌شده
برای پایه‌هایی که از چند قطعه تشکیل شده‌اند، امکان استفاده از:
- جوشکاری CO2 / MIG
- جوشکاری TIG / آرگون
وجود دارد.
همچنین می‌توان ورق‌های جانبی، نبشی یا قطعات تقویتی را به مجموعه اضافه کرد تا فرم موردنیاز پایه ایجاد شود.
نوع جوشکاری باید بر اساس جنس و ضخامت قطعات و شرایط ساخت انتخاب شود.
ماشین‌کاری CNC
در صورت نیاز به دقت بیشتر در برخی قسمت‌های پایه، امکان استفاده از فرز CNC وجود دارد.
برای مثال:
- ماشین‌کاری محل نشیمن
- ایجاد سوراخ‌های دقیق
- اصلاح محل اتصال
- ایجاد شیارهای خاص
- ماشین‌کاری قطعات واسط
می‌تواند در طراحی و ساخت مجموعه در نظر گرفته شود.
در صورت استفاده از پیچ‌ها، پین‌ها یا قطعات اتصال تراشکاری‌شده نیز امکان ساخت آنها با تراش CNC وجود دارد.
جنس و متریال
فولاد
گزینه متداول برای بسیاری از پایه‌های موتور ویبره صنعتی که استحکام و ساخت اقتصادی موردنیاز است.
استیل
برای شرایطی که مقاومت در برابر خوردگی و محیط‌های مرطوب یا بهداشتی اهمیت بیشتری دارد.
آلومینیوم
در برخی کاربردهای سبک و در صورتی که شرایط بار و ارتعاش اجازه دهد، می‌توان استفاده از آلومینیوم را بررسی کرد.
انتخاب جنس و ضخامت باید بر اساس وزن موتور، نیروی ارتعاشی، نحوه اتصال، ابعاد پایه و شرایط کاری انجام شود.
نکات مهم در طراحی پایه موتور ویبره
برای طراحی مناسب پایه بهتر است اطلاعات زیر مشخص باشد:
- مدل موتور ویبره
- وزن موتور
- ابعاد موتور
- فاصله سوراخ‌های نصب
- قطر سوراخ‌های نصب
- نوع و ضخامت شاسی
- محل اتصال پایه
- جهت نصب موتور
- شدت و شرایط ارتعاش
- تعداد نقاط اتصال
- فضای اطراف موتور
- امکان دسترسی برای باز و بسته کردن پیچ‌ها
در کاربردهای ارتعاشی، طراحی باید با شرایط واقعی دستگاه انجام شود و در صورت وجود بار یا ارتعاش قابل‌توجه، بررسی مهندسی سازه و اتصال اهمیت دارد.
مزایای پایه موتور ویبره سفارشی
- طراحی مطابق مدل موتور ویبره
- امکان تعیین دقیق محل سوراخ‌ها
- قابلیت ایجاد شیار تنظیم
- امکان استفاده از ورق تقویتی
- امکان ساخت پایه خم‌کاری‌شده
- امکان ساخت مجموعه جوشی
- قابلیت تولید با فولاد و استیل
- برش دقیق با لیزر فایبر
- امکان ماشین‌کاری CNC
- مناسب برای هاپر، فیدر، سرند و ماشین‌آلات
- امکان تولید نمونه و تعداد بالاتر
- قابلیت رنگ کوره‌ای برای قطعات فولادی مناسب
مشخصات فنی قابل سفارش
مشخصه - امکان سفارش
| نوع قطعه | پایه موتور ویبره صنعتی |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| ضخامت ورق | سفارشی |
| طول | سفارشی |
| عرض | سفارشی |
| ارتفاع | سفارشی |
| نوع پایه | تخت، خم‌دار، جوشی، تقویت‌شده و سفارشی |
| قطر سوراخ‌ها | سفارشی |
| الگوی سوراخ‌ها | مطابق موتور |
| شیار تنظیم | قابل تولید |
| ورق تقویتی | قابل اجرا |
| خم‌کاری | قابل انجام |
| CNC | در صورت نیاز |
| جوشکاری | CO2 یا آرگون در صورت نیاز |
| رنگ کوره‌ای | قابل انجام برای قطعات مناسب |
| ساخت طبق نقشه | دارد |
| ساخت طبق نمونه | قابل بررسی |
| تیراژ | نمونه تا تولید سری |
اطلاعات لازم برای سفارش
برای ساخت پایه موتور ویبره بهتر است اطلاعات زیر ارسال شود:
- مدل یا مشخصات موتور ویبره
- وزن موتور
- ابعاد کلی موتور
- فاصله مرکز تا مرکز سوراخ‌های نصب
- قطر سوراخ‌های نصب
- ابعاد محل قرارگیری پایه
- ضخامت شاسی یا بدنه محل نصب
- زاویه موردنیاز نصب
- تعداد قطعات
- جنس موردنظر
- شرایط محیطی و کاری
- عکس محل نصب در صورت نبود نقشه
در صورت وجود نمونه یا قطعه قدیمی، امکان بررسی ساخت بر اساس نمونه نیز وجود دارد.
فایل مناسب برای سفارش
برای پایه‌های موتور ویبره، فایل‌های زیر قابل استفاده هستند:
- DXF برای الگوی برش دوبعدی
- DWG برای نقشه دوبعدی
- STEP / STP برای مدل سه‌بعدی
- PDF برای نقشه دارای اندازه‌گذاری
- تصویر دارای ابعاد
- نمونه فیزیکی
برای پایه‌های خم‌کاری‌شده بهتر است ابعاد نهایی، ضخامت ورق، محل خم و زاویه خم نیز مشخص باشند.
عوامل مؤثر بر قیمت
قیمت پایه موتور ویبره به عوامل مختلفی بستگی دارد:
- جنس ورق
- ضخامت ورق
- ابعاد قطعه
- تعداد خم‌ها
- پیچیدگی فرم
- تعداد سوراخ‌ها و شیارها
- نیاز به قطعات تقویتی
- مقدار جوشکاری
- نیاز به ماشین‌کاری CNC
- تعداد قطعات
- نوع پوشش و رنگ
- زمان ماشین‌کاری و مونتاژ
به همین دلیل قیمت دقیق پس از بررسی نقشه یا مشخصات قطعه اعلام می‌شود.
مراحل ساخت
- دریافت نقشه، فایل یا نمونه
- بررسی مدل موتور ویبره
- بررسی محل نصب
- تعیین جنس و ضخامت
- بررسی سوراخ‌ها و شیارهای نصب
- طراحی یا اصلاح نقشه در صورت نیاز
- برش لیزر
- خم‌کاری در صورت وجود خم
- ساخت قطعات تقویتی
- جوشکاری و مونتاژ در صورت نیاز
- ماشین‌کاری CNC در صورت نیاز
- پلیسه‌گیری و پرداخت
- کنترل ابعاد
- رنگ یا پوشش در صورت سفارش
- کنترل نهایی و تحویل
سوالات متداول
پایه موتور ویبره برای چه دستگاه‌هایی استفاده می‌شود؟
برای نصب موتورهای ویبره روی هاپر، فیدر، سرند، تجهیزات انتقال مواد، ماشین‌آلات صنعتی و سایر تجهیزات ارتعاشی استفاده می‌شود.
آیا پایه موتور ویبره سفارشی ساخته می‌شود؟
بله. ابعاد، ضخامت، محل سوراخ‌ها، شیارها، فرم پایه و محل اتصال می‌توانند مطابق مدل موتور و دستگاه طراحی شوند.
آیا امکان ساخت پایه شیار‌دار وجود دارد؟
بله. در صورت نیاز می‌توان شیارهایی برای تنظیم موقعیت موتور ایجاد کرد.
آیا پایه موتور ویبره نیاز به تقویت دارد؟
بسته به وزن موتور، شدت ارتعاش، نحوه اتصال و ساختار دستگاه ممکن است استفاده از ورق یا قطعات تقویتی مناسب باشد. انتخاب آن باید بر اساس شرایط واقعی کار انجام شود.
آیا پایه موتور ویبره با لیزر ساخته می‌شود؟
بله. قطعات ورقی پایه را می‌توان با لیزر فایبر برش داد و سپس خم‌کاری، جوشکاری یا ماشین‌کاری کرد.
آیا امکان ساخت پایه از استیل وجود دارد؟
بله. در صورت مناسب بودن گرید استیل برای شرایط کاری، پایه استیل نیز قابل تولید است.
آیا پایه موتور ویبره را می‌توان به شاسی جوش داد؟
بله. پایه می‌تواند به‌صورت مجموعه جوشی طراحی شود یا برای اتصال پیچی به شاسی آماده شود.
آیا امکان ساخت پایه موتور ویبره طبق نمونه وجود دارد؟
بله. در صورت ارسال نمونه، عکس و ابعاد یا اطلاعات موتور، امکان بررسی ساخت قطعه وجود دارد.
برای سفارش پایه موتور ویبره چه اطلاعاتی لازم است؟
مدل موتور، وزن، فاصله سوراخ‌ها، قطر سوراخ‌ها، ابعاد محل نصب، جنس و ضخامت موردنظر و در صورت امکان نقشه یا عکس محل نصب بسیار کمک‌کننده است.
آیا پایه موتور ویبره رنگ کوره‌ای می‌شود؟
برای پایه‌های فولادی مناسب، امکان اجرای رنگ کوره‌ای الکترواستاتیک وجود دارد
