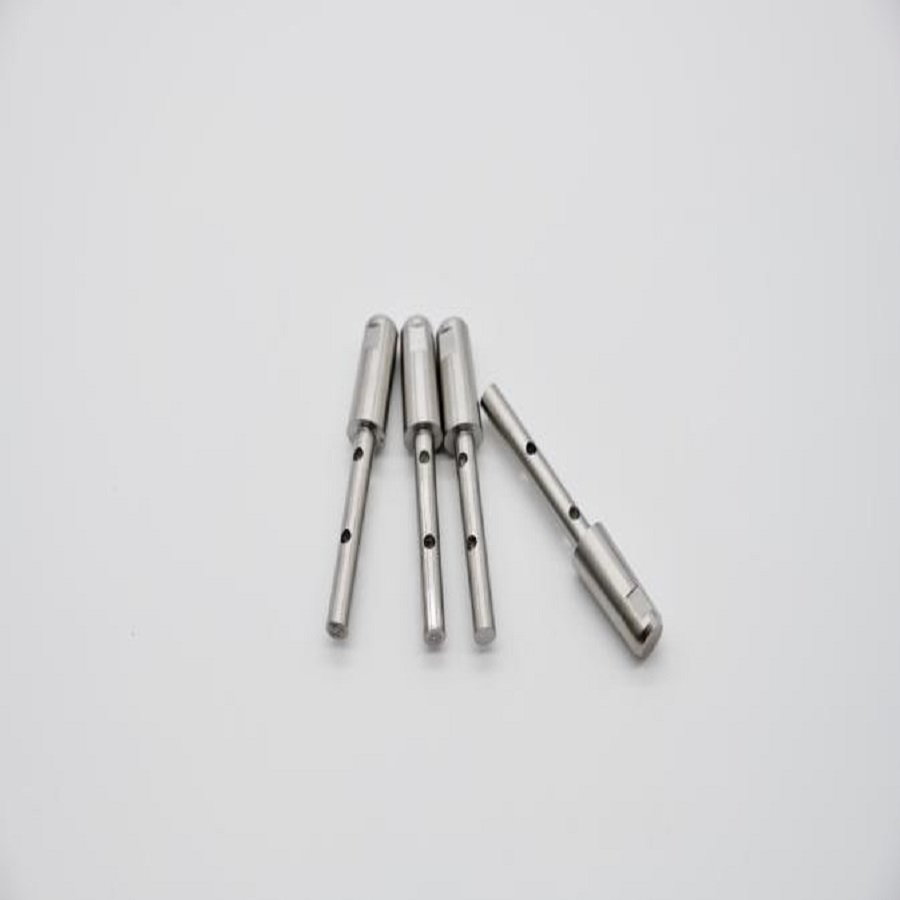

پین اتصال CNC برای اتصال، تثبیت و نگه‌داشتن دو یا چند قطعه در یک مجموعه مکانیکی استفاده می‌شود. این پین با قطر، طول، تلرانس و جزئیات موردنیاز طبق نقشه، فایل سه‌بعدی یا نمونه قابل تولید است
محصولات مرتبط
در بسیاری از ماشین‌آلات و تجهیزات صنعتی، برای اتصال دو قطعه به یکدیگر از پین استفاده می‌شود. پین اتصال CNC می‌تواند نقش یک عضو اتصال‌دهنده ساده را داشته باشد و بسته به طراحی، امکان جدا کردن و مونتاژ مجدد قطعات را نیز فراهم کند
این نوع پین می‌تواند در سازه‌های مکانیکی، بازوها، اتصالات، فیکسچرها و مجموعه‌های صنعتی مورد استفاده قرار گیرد. ابعاد پین باید متناسب با سوراخ قطعات متصل‌شونده و نوع بار واردشده انتخاب شود.
پین اتصال را می‌توان در ابعاد استاندارد یا کاملاً سفارشی تولید کرد.
کاربردهای پین اتصال
- اتصال قطعات مکانیکی
- تثبیت قطعات در مجموعه
- اتصال بازوهای مکانیکی
- ماشین‌آلات صنعتی
- تجهیزات تولید
- فیکسچرها و جیگ‌ها
- سازه‌های مکانیکی
- تجهیزات مونتاژ
- خطوط تولید
- قطعات یدکی ماشین‌آلات
- مکانیزم‌های صنعتی
- مجموعه‌های سفارشی
انواع پین اتصال قابل ساخت
پین اتصال ساده
برای اتصال عمومی قطعات دارای سوراخ هم‌محور

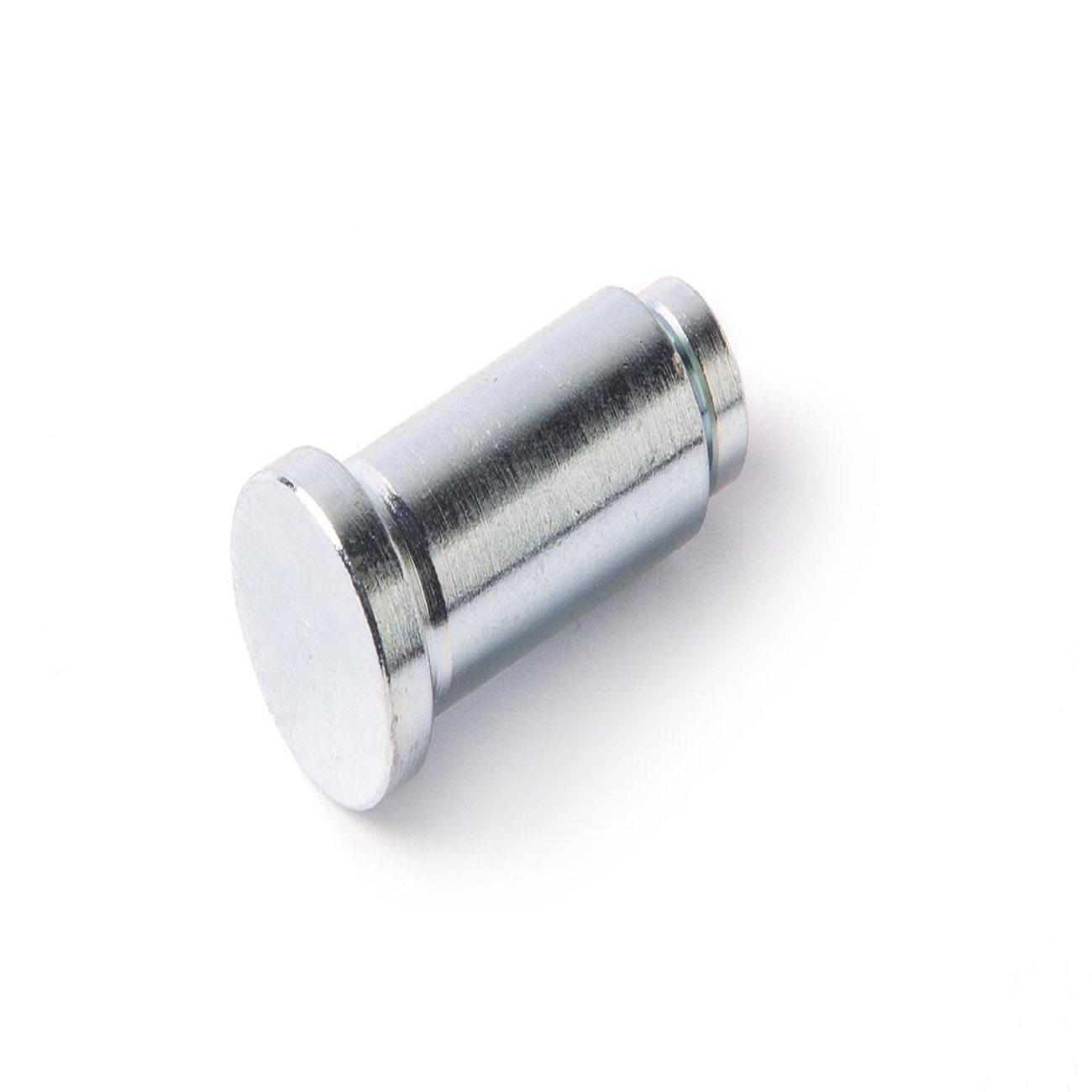

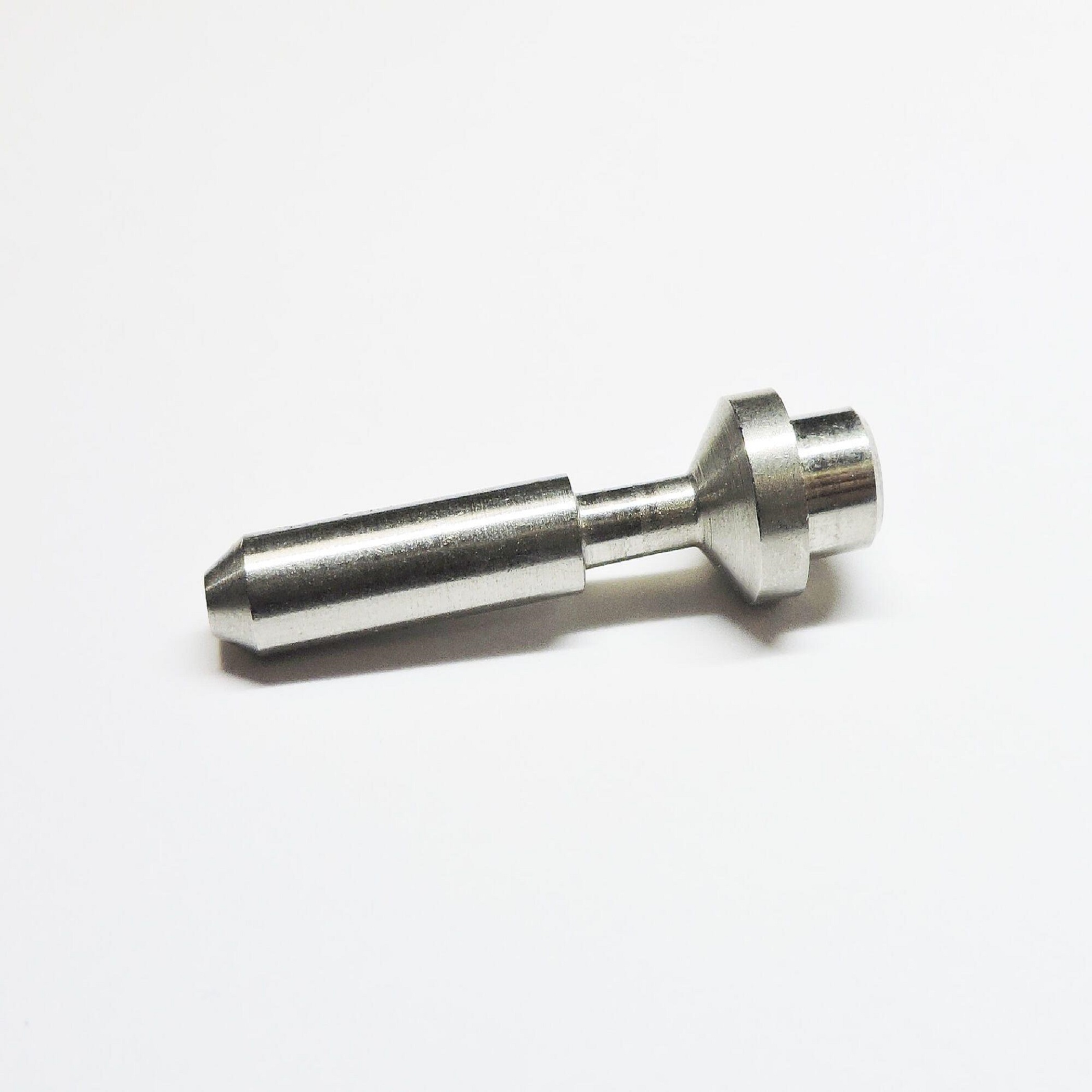

پین اتصال شانه‌دار
دارای شانه برای کنترل موقعیت پین و ایجاد سطح توقف

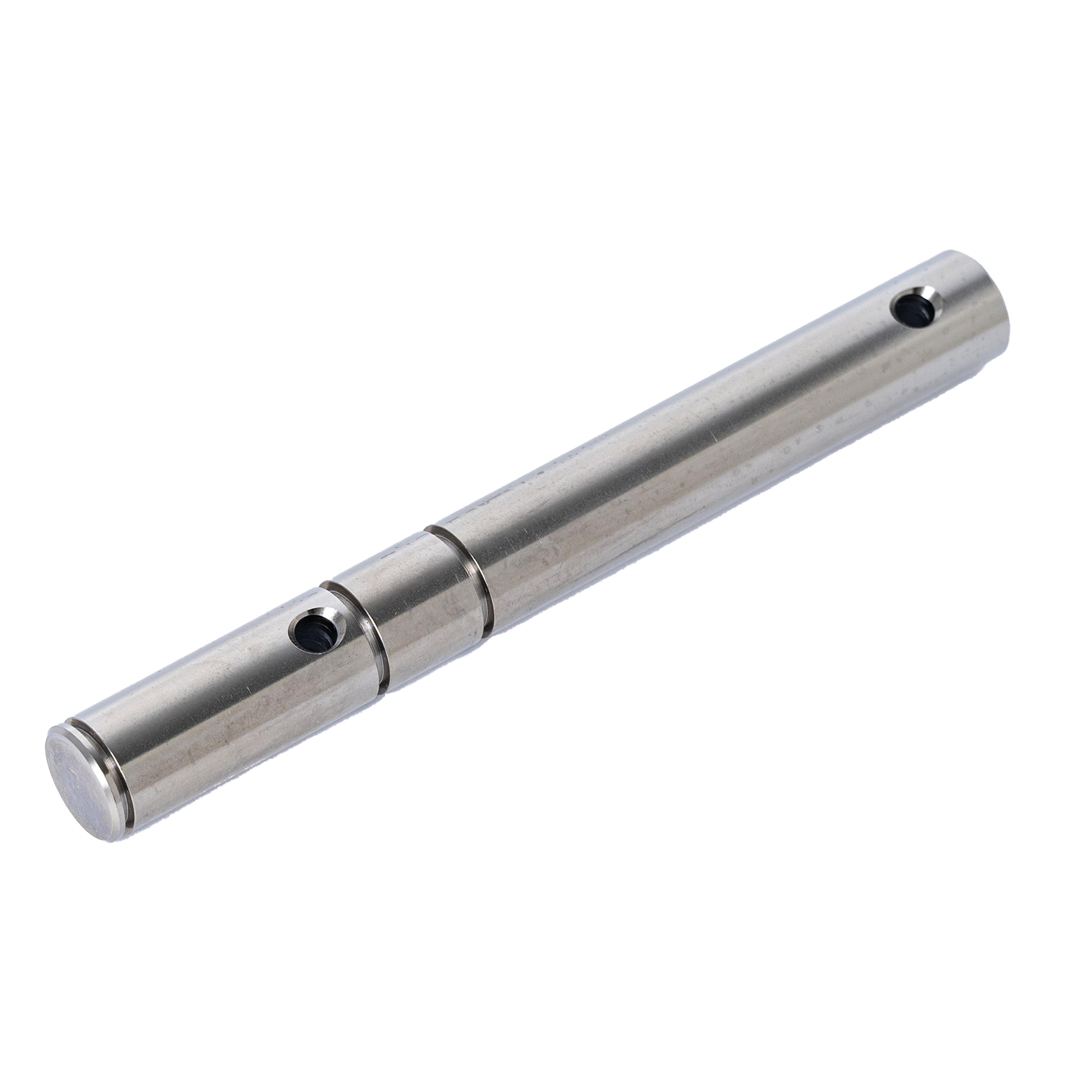

پین اتصال شیاردار
برای استفاده از خار یا قطعه نگهدارنده در صورت نیاز طراحی.
پین اتصال رزوه‌دار
برای تثبیت پین با اتصال رزوه‌ای.
پین اتصال سفارشی
ساخت بر اساس نقشه، فایل سه‌بعدی یا نمونه قطعه.
جنس و متریال
بسته به نوع اتصال و شرایط کاری، پین می‌تواند از موارد زیر تولید شود:
- فولاد
- فولاد کربنی
- استیل
- آلومینیوم
- برنج
- سایر فلزات مناسب ماشینکاری
انتخاب جنس باید با توجه به بار، سایش، خوردگی و شرایط محیطی انجام شود.
روش ساخت
ساخت پین اتصال با تراش CNC انجام می‌شود.
در صورت نیاز می‌توان روی قطعه موارد زیر را ایجاد کرد:
- قطر اصلی
- طول
- پخ
- شانه
- پله
- شیار
- رزوه
- سوراخ محوری
برای ویژگی‌هایی مانند سوراخ جانبی، سطح تخت یا جای خار، امکان استفاده از فرز CNC برای تکمیل قطعه وجود دارد.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر پین | سفارشی |
| طول کلی | سفارشی |
| طول قسمت درگیر | سفارشی |
| شانه | قابل ساخت |
| پله | قابل ساخت |
| شیار | قابل ساخت |
| رزوه | در صورت نیاز |
| پخ و شعاع | طبق نقشه |
| سوراخ محوری | در صورت نیاز |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | نمونه تا تیراژ |
| ساخت طبق نمونه | امکان‌پذیر |
اطلاعات لازم برای سفارش
برای تولید پین اتصال، بهتر است این موارد مشخص شوند:
- قطر پین
- قطر سوراخ قطعات
- طول کلی
- طول قسمت درگیر
- نوع اتصال
- میزان لقی یا فیت
- مقدار بار واردشده در صورت اهمیت
- نحوه جلوگیری از خروج پین
- وجود شانه، شیار یا رزوه
- جنس
- تعداد
فایل مناسب برای سفارش
فرمت‌های مناسب:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
برای قطعات تراشکاری، نقشه PDF دارای قطر، طول، تلرانس و جزئیات اتصال برای تولید بسیار کاربردی است
عوامل مؤثر بر قیمت
- جنس متریال
- قطر و طول
- دقت و تلرانس
- شانه و پله
- شیار
- رزوه
- سوراخکاری
- فرزکاری تکمیلی
- تعداد قطعات
- زمان ماشینکاری
مزایای ساخت سفارشی
- تولید مطابق نقشه
- امکان ساخت ابعاد غیر استاندارد
- کنترل دقیق قطر و طول
- امکان تولید از روی نمونه
- مناسب قطعات یدکی
- مناسب ماشین‌آلات و تجهیزات صنعتی
- امکان تولید نمونه و تیراژ
- قابلیت ترکیب تراش و فرز CNC
اطلاعات لازم برای استعلام قیمت
جنس + قطر پین + قطر سوراخ + طول + طول قسمت درگیر + نوع فیت + جزئیات شانه/رزوه/شیار + تعداد + فایل یا نقشه
سوالات متداول
پین اتصال CNC چه کاربردی دارد؟
برای اتصال و تثبیت دو یا چند قطعه در یک مجموعه مکانیکی استفاده می‌شود.
تفاوت پین اتصال با پین موقعیت‌دهی چیست؟
پین اتصال بیشتر با هدف ایجاد اتصال و نگه‌داشتن قطعات استفاده می‌شود، در حالی که پین موقعیت‌دهی وظیفه اصلی تعیین محل دقیق و تکرارپذیر قطعه را دارد.
آیا پین اتصال برای ماشین‌آلات صنعتی قابل استفاده است؟
بله، در انواع ماشین‌آلات، تجهیزات تولیدی و مجموعه‌های مکانیکی کاربرد دارد.
آیا پین اتصال شانه‌دار تولید می‌شود؟
بله، در صورت نیاز می‌توان شانه را برای کنترل موقعیت و عمق قرارگیری ایجاد کرد.
آیا امکان ساخت پین اتصال از روی نمونه وجود دارد؟
بله، نمونه فیزیکی قابل اندازه‌گیری و بررسی برای ساخت قطعه مشابه است.
آیا روی پین اتصال می‌توان رزوه ایجاد کرد؟
بله، در صورت نیاز طراحی می‌توان رزوه داخلی یا خارجی ایجاد کرد.
چه فایلی برای سفارش مناسب است؟
STEP/STP، IGES/IGS یا PDF نقشه فنی دارای ابعاد و تلرانس مناسب هستند.
