قطعات سوراخ‌دار تراشکاری CNC برای قطعاتی استفاده می‌شود که علاوه بر شکل خارجی، دارای سوراخ داخلی یا سوراخ محوری با ابعاد مشخص هستند.این سوراخ می‌تواند به‌صورت سوراخ عبوری، سوراخ کور، سوراخ پله‌ای، سوراخ بزرگ‌شده با بورینگ یا دارای رزوه داخلی باشد. ابعاد سوراخ، عمق، قطر و تلرانس آن بر اساس نقشه یا نیاز مجموعه تعیین می‌شود
محصولات مرتبط
بسیاری از قطعات مکانیکی در کنار شکل خارجی خود به یک سوراخ دقیق داخلی نیاز دارند.
این سوراخ ممکن است برای عبور شفت، قرارگیری بوش، نصب پیچ، ایجاد محل اتصال، کاهش وزن قطعه یا ایجاد فضای داخلی مورد استفاده قرار گیرد.
در این موارد، تراش CNC می‌تواند علاوه بر شکل‌دهی سطح خارجی، عملیات‌هایی مانند سوراخ‌کاری، بورینگ، پله‌کردن سوراخ، رزوه‌کاری داخلی و ایجاد پخ را نیز انجام دهد.
به همین دلیل قطعات سوراخ‌دار می‌توانند شکل‌های بسیار متنوعی داشته باشند؛ از یک قطعه استوانه‌ای ساده تا قطعه‌ای چندمرحله‌ای با سوراخ داخلی، رزوه و شیار.
تفاوت قطعات سوراخ‌دار با بوش و اسپیسر
هر قطعه سوراخ‌دار الزاماً بوش یا اسپیسر نیست.
بوش معمولاً برای هدایت، ایجاد سطح تماس مناسب یا کاهش لقی بین شفت و قطعه مقابل طراحی می‌شود.
اسپیسر عمدتاً برای ایجاد فاصله مشخص بین دو قطعه استفاده می‌شود.
اما عنوان قطعات سوراخ‌دار تراشکاری CNC گسترده‌تر است و شامل قطعاتی می‌شود که سوراخ داخلی یکی از ویژگی‌های هندسی آنهاست، بدون اینکه الزاماً نقش بوش یا اسپیسر داشته باشند.
در صورتی که قطعه مشخصاً برای عملکرد بوش طراحی شده باشد، صفحه محصول «بوش تراشکاری CNC» گزینه تخصصی‌تری خواهد بود.
کاربرد قطعات سوراخ‌دار تراشکاری CNC
این قطعات می‌توانند در موارد مختلف استفاده شوند:
- عبور شفت و محور
- محل نصب بوش
- محل قرارگیری یاتاقان یا اجزای مکانیکی
- رابط‌های مکانیکی
- هاب و کوپلینگ
- قطعات ماشین‌آلات صنعتی
- تجهیزات خطوط تولید
- فیکسچر و جیگ
- قطعات مونتاژی
- قطعات انتقال حرکت
- قطعات تعمیراتی و یدکی
- قطعات پمپ و گیربکس
- رولر و غلتک
- قطعات سفارشی تجهیزات صنعتی
انواع قطعات سوراخ‌دار قابل ساخت

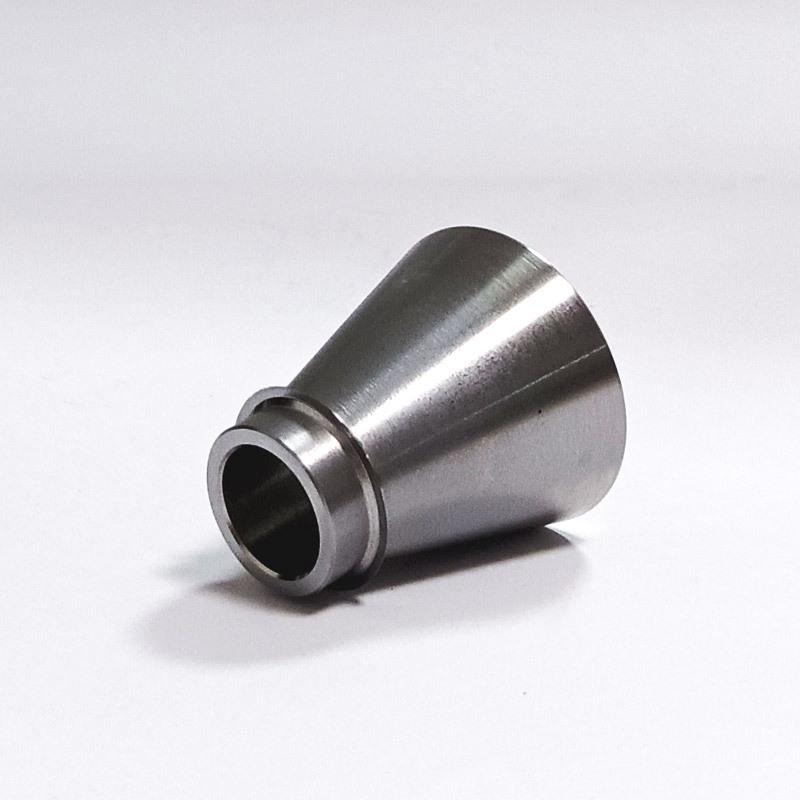

قطعه دارای سوراخ عبوری
سوراخ از یک سمت قطعه وارد شده و از سمت دیگر خارج می‌شود.
قطعه دارای سوراخ کور
سوراخ تا عمق مشخصی ایجاد می‌شود و به انتهای دیگر قطعه نمی‌رسد.

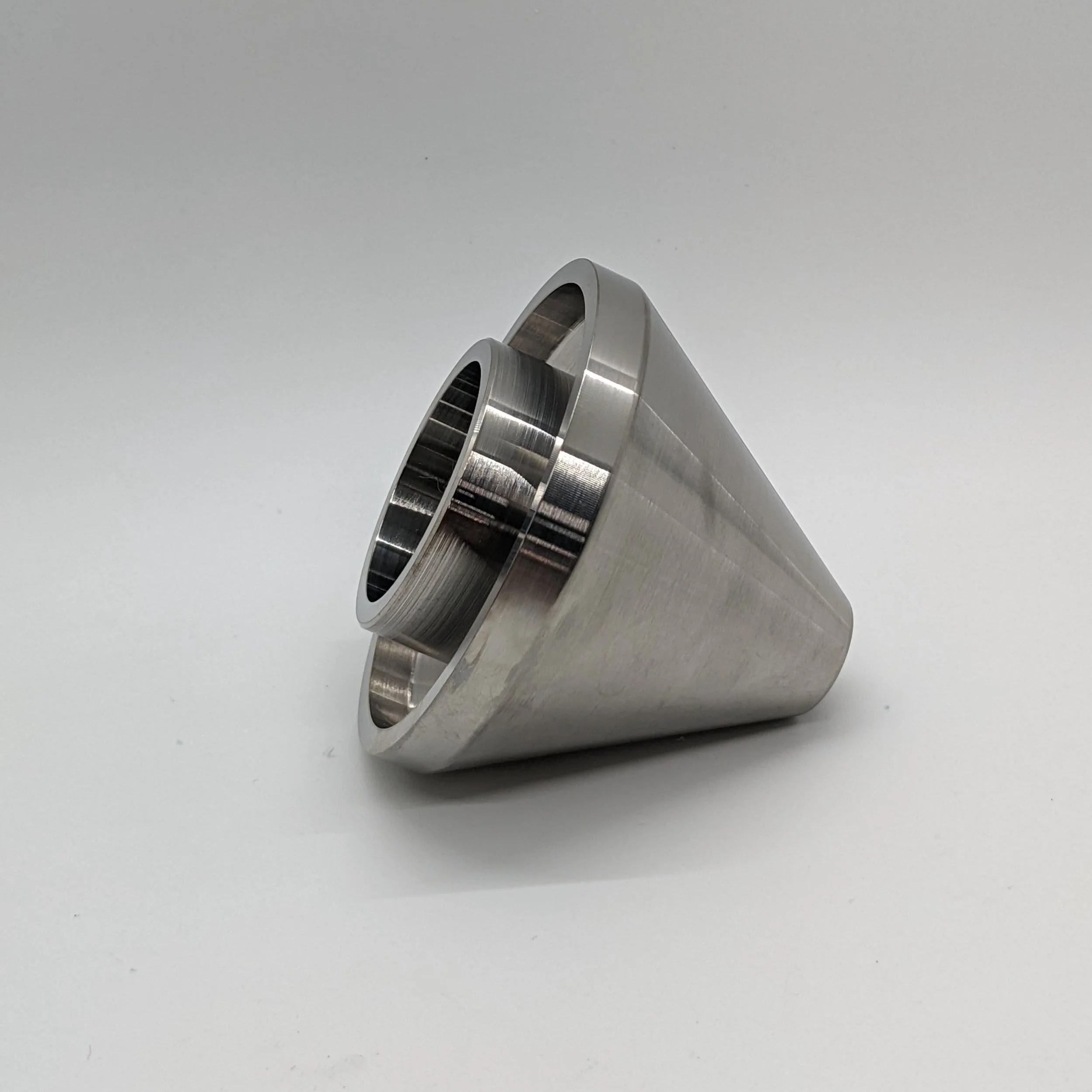

قطعه دارای سوراخ پله‌ای
قطر سوراخ در طول قطعه تغییر می‌کند و برای قرارگیری قطعات مختلف یا ایجاد سطح توقف استفاده می‌شود.
قطعه بورینگ‌شده
در صورت نیاز به قطر داخلی دقیق‌تر یا ابعاد داخلی خاص، عملیات بورینگ قابل استفاده است.
قطعه دارای رزوه داخلی
سوراخ داخلی می‌تواند برای اتصال پیچ یا قطعه رزوه‌دار، رزوه‌کاری شود.

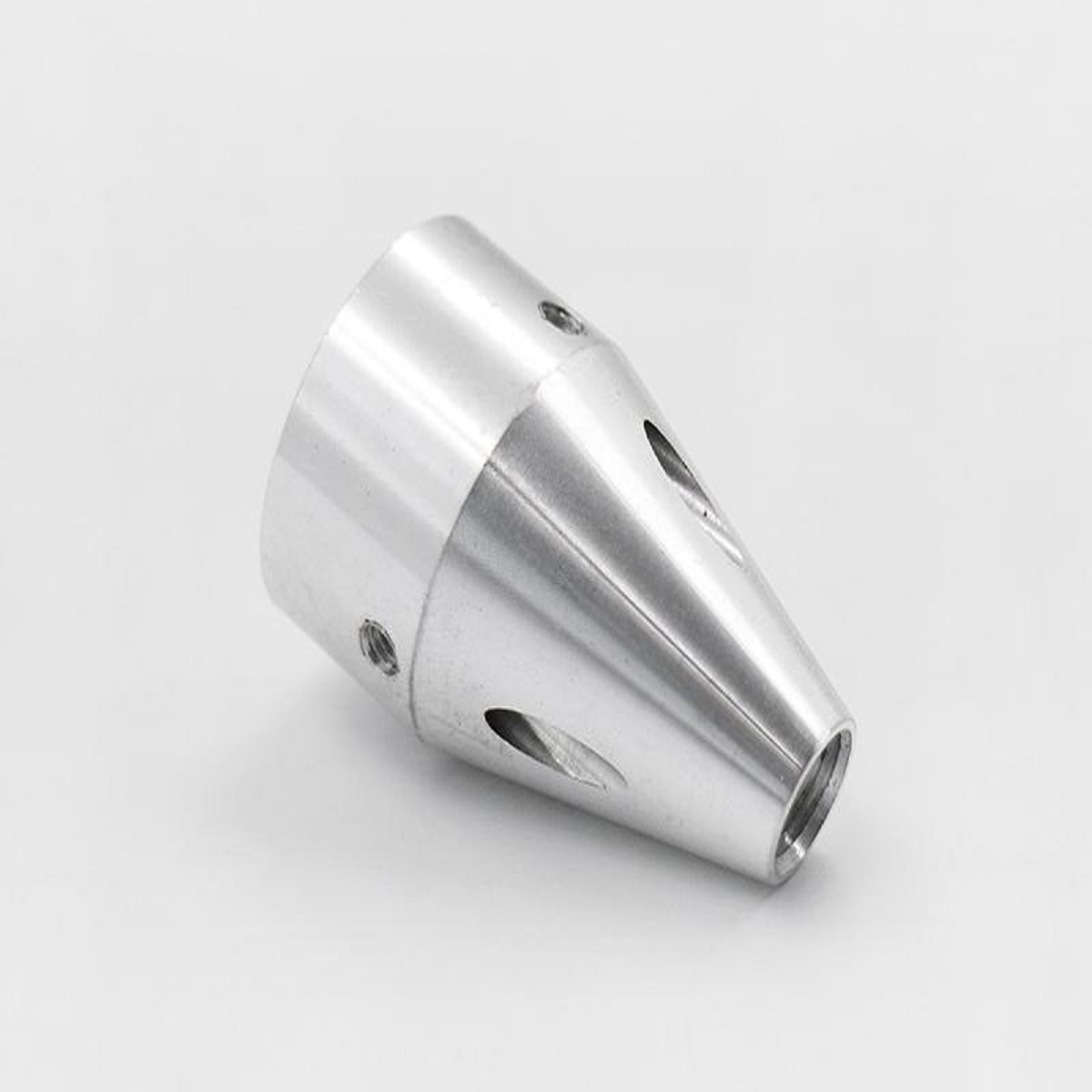

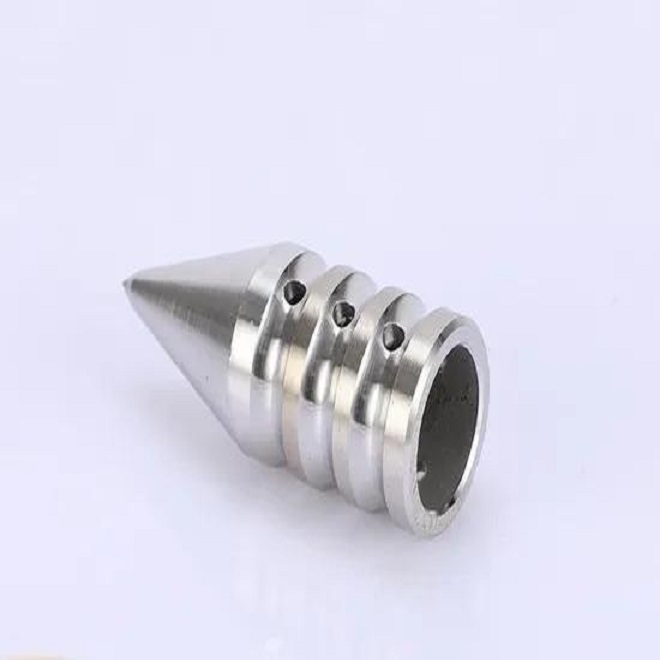

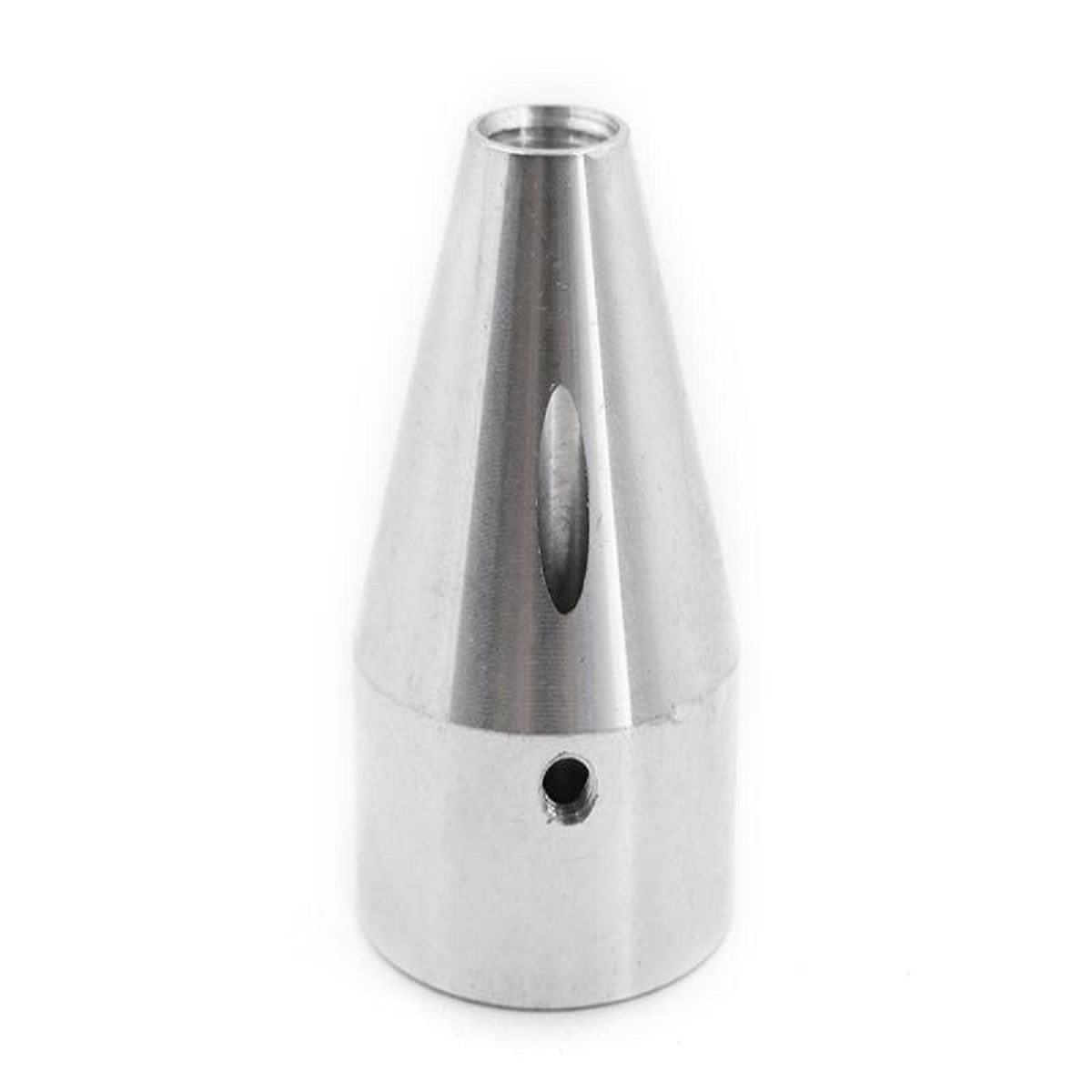

قطعه چندسوراخ
در صورت نیاز، علاوه بر سوراخ محوری می‌توان سوراخ‌های جانبی یا سوراخ‌های دیگر را نیز طبق نقشه ایجاد کرد.
قطعه سوراخ‌دار سفارشی
هندسه کامل قطعه بر اساس نقشه، مدل سه‌بعدی یا نمونه ساخته می‌شود.
روش ساخت قطعات سوراخ‌دار
فرآیند ساخت بسته به هندسه قطعه می‌تواند شامل مراحل مختلف باشد:
- آماده‌سازی متریال اولیه
- بستن قطعه روی دستگاه تراش CNC
- تراش سطح خارجی
- سوراخ‌کاری
- بورینگ در صورت نیاز
- ایجاد پله داخلی
- رزوه‌کاری داخلی
- ایجاد شیار
- ایجاد پخ و شعاع
- فرزکاری تکمیلی در صورت وجود جزئیات جانبی
- کنترل ابعادی
نوع عملیات بر اساس نقشه و تلرانس موردنیاز انتخاب می‌شود.
بورینگ CNC
در بعضی قطعات، سوراخ ایجادشده با مته به تنهایی برای رسیدن به قطر و تلرانس موردنیاز کافی نیست.
در این شرایط می‌توان از بورینگ برای اصلاح و دقیق‌تر کردن قطر داخلی استفاده کرد.
این موضوع در قطعاتی که باید با شفت، بوش یا قطعه مقابل فیت مشخصی داشته باشند اهمیت بیشتری دارد.
رزوه داخلی
اگر سوراخ برای اتصال رزوه‌ای طراحی شده باشد، می‌توان رزوه داخلی ایجاد کرد.
برای سفارش چنین قطعه‌ای باید اطلاعاتی مانند:
- قطر اسمی رزوه
- نوع رزوه
- گام
- طول رزوه
- عمق سوراخ
در نقشه مشخص باشد
ساخت قطعات سوراخ‌دار از متریال مختلف
فولاد
برای بسیاری از قطعات صنعتی و مکانیکی گزینه مناسبی است.
استیل
برای کاربردهایی که مقاومت در برابر خوردگی اهمیت دارد، می‌توان از گرید مناسب استیل استفاده کرد.
آلومینیوم
برای قطعاتی که وزن پایین‌تر اهمیت دارد، امکان استفاده از آلومینیوم وجود دارد.
برنج
در برخی قطعات خاص مکانیکی و اتصالات، برنج نیز می‌تواند مورد استفاده قرار گیرد.
انتخاب متریال باید با توجه به شرایط کاری، بار، سرعت، تماس قطعه و نیاز پروژه انجام شود.
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع قطعه | سوراخ‌دار / توخالی / بورینگ‌شده |
| قطر خارجی | سفارشی |
| قطر داخلی | سفارشی |
| طول | سفارشی |
| نوع سوراخ | عبوری یا کور |
| عمق سوراخ | سفارشی |
| سوراخ پله‌ای | قابل اجرا |
| بورینگ | قابل انجام |
| رزوه داخلی | قابل انجام |
| شیار داخلی | قابل اجرا |
| پخ و شعاع | طبق نقشه |
| سوراخ جانبی | در صورت نیاز |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| عملیات تکمیلی | فرز CNC در صورت نیاز |
| تعداد | نمونه، محدود یا تیراژ |
اطلاعات لازم برای سفارش
برای ساخت قطعات سوراخ‌دار بهتر است اطلاعات زیر در اختیار تولیدکننده قرار گیرد:
- قطر خارجی
- قطر داخلی
- طول قطعه
- قطر و عمق سوراخ
- عبوری یا کور بودن سوراخ
- تعداد سوراخ‌ها
- فاصله و موقعیت سوراخ‌های جانبی
- نوع رزوه
- گام رزوه
- طول رزوه
- تلرانس قطر داخلی
- نوع فیت
- جنس
- تعداد موردنیاز
اگر سوراخ برای نصب روی شفت یا محور استفاده می‌شود، قطر واقعی قطعه مقابل و فیت موردنیاز نیز اهمیت دارد.
فایل مناسب برای سفارش
برای قطعات تراشکاری سوراخ‌دار، این فایل‌ها مناسب هستند:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی اندازه‌گذاری‌شده
- فایل سه‌بعدی CAD
- نمونه فیزیکی
DXF به‌تنهایی معمولاً اطلاعات مناسبی برای ساخت قطعه سه‌بعدی تراشکاری فراهم نمی‌کند، به‌خصوص اگر قطعه دارای سوراخ پله‌ای، بورینگ، رزوه یا تلرانس دقیق باشد.
ساخت طبق نمونه
در صورت نداشتن فایل سه‌بعدی یا نقشه، می‌توان نمونه قطعه را برای بررسی ارسال کرد.
در نمونه‌های قابل اندازه‌برداری، مواردی مانند قطر خارجی، قطر داخلی، طول، عمق سوراخ، پله‌ها و سایر جزئیات بررسی می‌شوند تا اطلاعات لازم برای ساخت مشخص شود.
فرزکاری تکمیلی
اگر قطعه سوراخ‌دار علاوه بر ویژگی‌های محوری، دارای جزئیاتی مانند:
- سوراخ جانبی
- جای خار
- سطح تخت
- شیار جانبی
- سوراخ رزوه‌دار جانبی
باشد، امکان انجام عملیات تکمیلی با فرز CNC نیز وجود دارد.
عوامل مؤثر بر قیمت
هزینه ساخت این قطعات به موارد زیر بستگی دارد:
- جنس متریال
- قطر و طول قطعه
- قطر سوراخ
- عمق سوراخ
- عبوری یا کور بودن سوراخ
- نیاز به بورینگ
- نوع و تعداد رزوه‌ها
- تعداد پله‌ها
- شیارها
- تلرانس موردنیاز
- عملیات فرزکاری
- تعداد قطعات
- زمان ماشین‌کاری
به همین دلیل قیمت قطعات سفارشی پس از بررسی نقشه یا نمونه دقیق‌تر مشخص می‌شود.
مزایای ساخت قطعات سوراخ‌دار CNC
- امکان ساخت سوراخ با ابعاد سفارشی
- امکان ایجاد سوراخ کور و عبوری
- امکان بورینگ داخلی
- امکان ایجاد سوراخ پله‌ای
- امکان رزوه‌کاری داخلی
- امکان ساخت طبق نقشه
- امکان تولید طبق نمونه
- مناسب برای قطعات ماشین‌آلات
- قابلیت ساخت از فولاد و استیل
- امکان استفاده از آلومینیوم و سایر متریال مناسب
- امکان انجام عملیات تکمیلی فرز CNC
- مناسب برای قطعات یدکی و سفارشی
سوالات متداول
قطعات سوراخ‌دار تراشکاری CNC چه قطعاتی هستند؟
قطعاتی هستند که علاوه بر هندسه خارجی، دارای یک یا چند سوراخ داخلی یا محوری با ابعاد مشخص هستند.
آیا سوراخ داخلی قطعه می‌تواند پله‌ای باشد؟
بله. در صورت مشخص بودن قطرها و محل تغییر قطر، امکان ساخت سوراخ پله‌ای وجود دارد.
آیا امکان ساخت سوراخ کور وجود دارد؟
بله. عمق سوراخ کور باید در نقشه مشخص شود.
آیا امکان بورینگ سوراخ وجود دارد؟
بله. در صورت نیاز به قطر داخلی دقیق‌تر یا تلرانس مشخص، عملیات بورینگ قابل انجام است.
آیا سوراخ داخلی را می‌توان رزوه‌دار کرد؟
بله. نوع رزوه، قطر، گام و طول رزوه باید مشخص باشد.
آیا قطعات سوراخ‌دار از استیل ساخته می‌شوند؟
بله. امکان ساخت قطعات از استیل و سایر متریال‌های مناسب ماشین‌کاری وجود دارد.
برای سفارش چه فایلی ارسال کنیم؟
STEP، STP، IGES، IGS و PDF نقشه فنی مناسب هستند. نمونه فیزیکی نیز در صورت نبود فایل قابل بررسی است.
آیا قطعه سوراخ‌دار را می‌توان طبق نمونه ساخت؟
بله، در صورت امکان اندازه‌برداری و بررسی هندسه نمونه، ساخت قطعه مشابه قابل بررسی است.
