پین راهنما CNC برای هدایت و هم‌راستا نگه‌داشتن دو یا چند قطعه نسبت به یکدیگر استفاده می‌شود. دقت قطر، طول و تلرانس این قطعه در عملکرد آن اهمیت زیادی دارد و می‌توان آن را مطابق نقشه، فایل سه‌بعدی یا نمونه با تراش CNC تولید کرد
محصولات مرتبط
پین راهنما CNC یکی از قطعات مهم در مجموعه‌هایی است که نیاز به حرکت کنترل‌شده، مونتاژ دقیق یا تکرارپذیری موقعیت قطعات دارند.
این پین معمولاً درون یک سوراخ یا بوش قرار می‌گیرد و باعث می‌شود قطعات هنگام مونتاژ یا حرکت نسبت به یکدیگر در موقعیت مشخصی قرار بگیرند. استفاده از پین راهنما می‌تواند از جابه‌جایی جانبی ناخواسته و خطای هم‌راستایی جلوگیری کند.
در طراحی پین راهنما، عواملی مانند قطر، طول قسمت هدایت‌کننده، تلرانس، نوع فیت و شرایط حرکت اهمیت زیادی دارند.
کاربردهای پین راهنما
- هدایت قطعات متحرک
- هم‌راستاسازی قطعات
- موقعیت‌دهی دقیق
- جیگ و فیکسچر صنعتی
- تجهیزات مونتاژ
- ماشین‌آلات صنعتی
- قالب‌ها و ابزارهای تولیدی
- مکانیزم‌های رفت‌وبرگشتی
- مجموعه‌های کشویی
- خطوط تولید
- دستگاه‌های صنعتی
- قطعات یدکی ماشین‌آلات
انواع پین راهنما قابل ساخت
پین راهنمای ساده
برای هدایت عمومی و هم‌راستاسازی دو قطعه.
پین راهنمای دقیق
برای مجموعه‌هایی که تلرانس و دقت موقعیت اهمیت بالایی دارد.

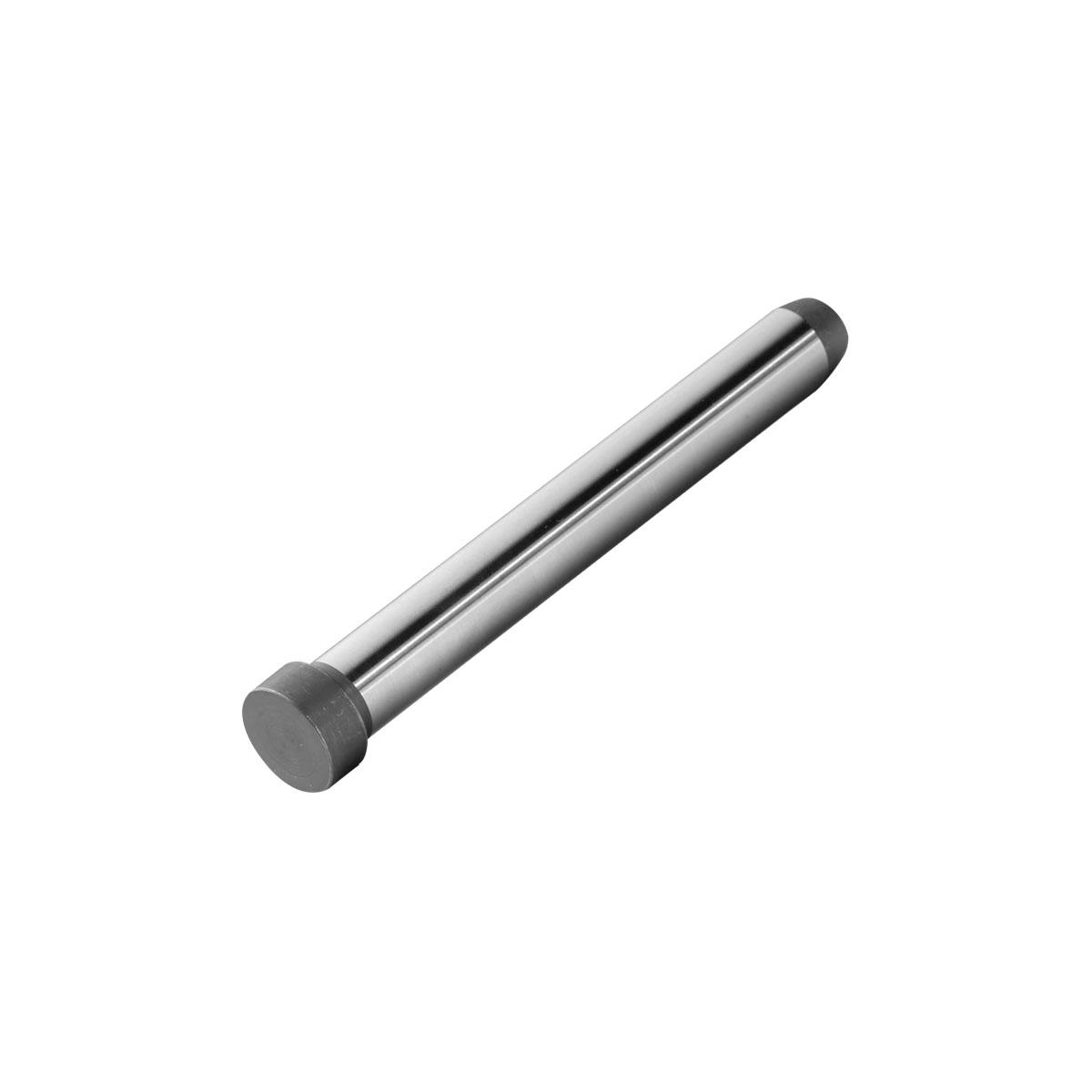

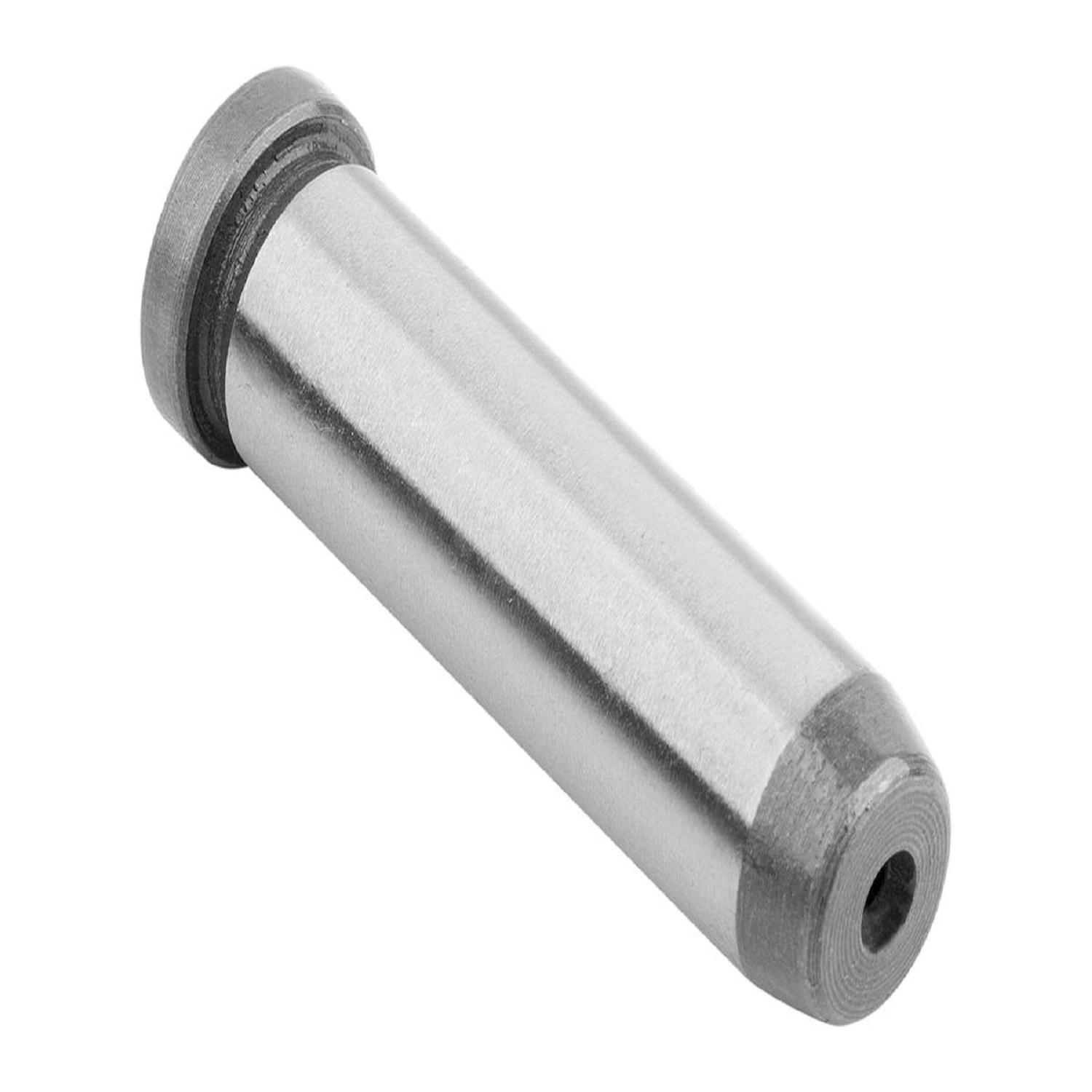

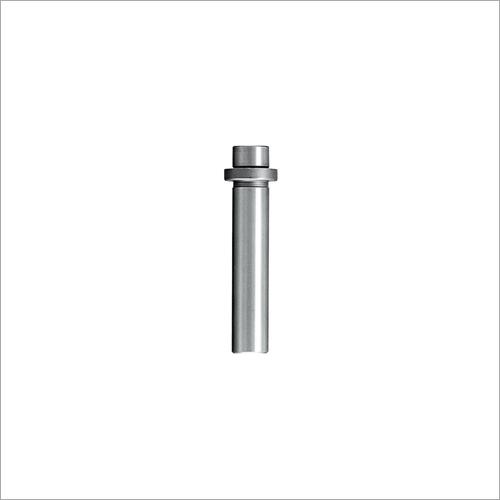

پین راهنمای شانه‌دار
دارای شانه برای کنترل عمق نصب و ایجاد سطح توقف.

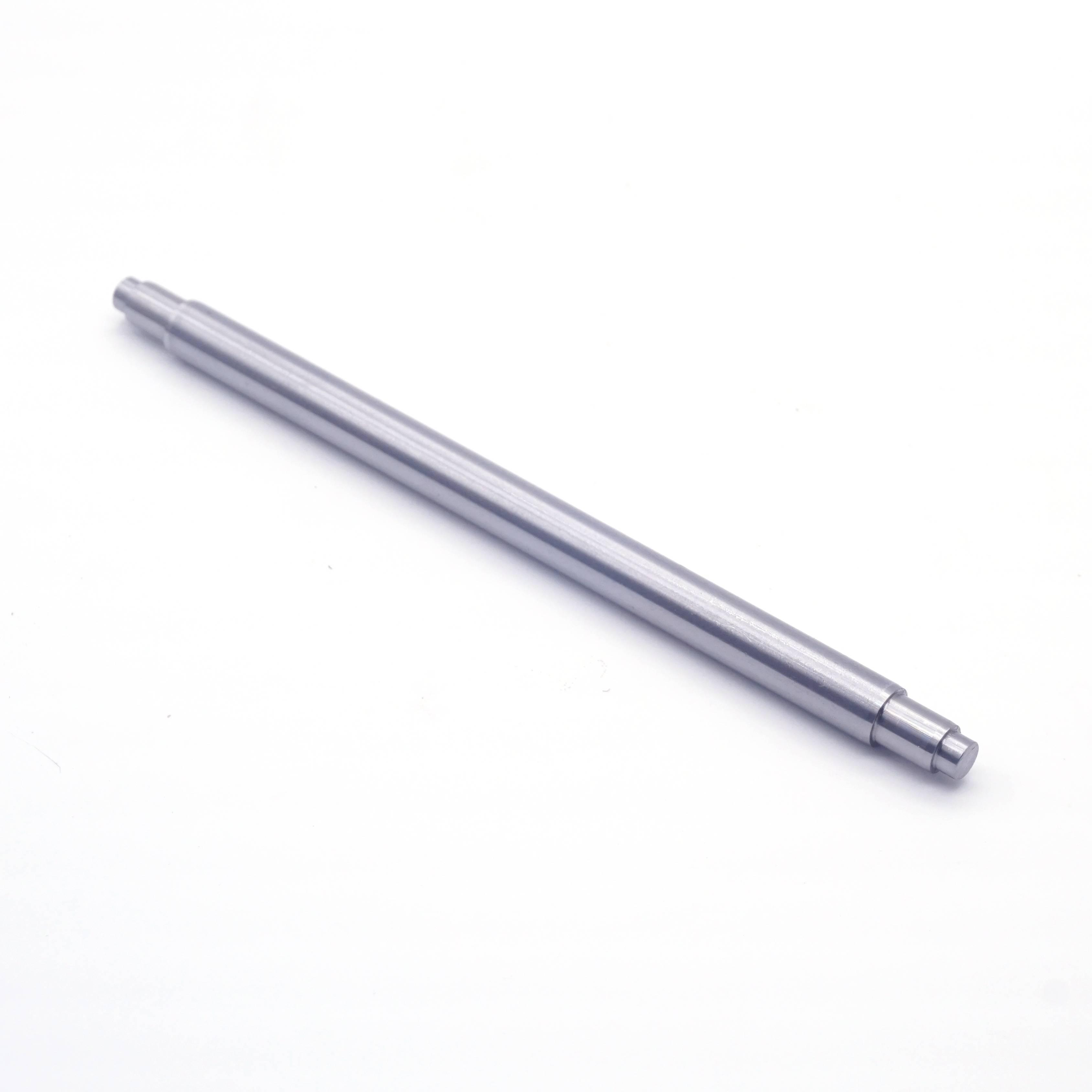

پین راهنمای پله‌ای
دارای چند قطر برای قرارگیری در بخش‌های مختلف مجموعه.
پین راهنمای سفارشی
قابل تولید طبق نقشه، مدل سه‌بعدی یا نمونه قطعه.
جنس و متریال
با توجه به شرایط کاری می‌توان پین راهنما را از متریال‌های مختلف تولید کرد:
- فولاد
- فولاد کربنی
- استیل
- آلومینیوم
- برنج
- سایر فلزات مناسب ماشینکاری
انتخاب جنس باید بر اساس میزان سایش، نوع حرکت، بار، خوردگی و شرایط محیطی انجام شود.
روش ساخت
تولید پین راهنما عمدتاً با تراش CNC انجام می‌شود.
در فرآیند ساخت می‌توان موارد زیر را مطابق نقشه ایجاد کرد:
- قطر قسمت راهنما
- طول قسمت هدایت‌کننده
- قطرهای مختلف
- شانه
- پله
- پخ
- شعاع
- شیار
- رزوه
در صورت وجود سوراخ جانبی، تخت، جای خار یا سایر جزئیات غیرمحوری، امکان استفاده از فرز CNC برای تکمیل قطعه وجود دارد.
اهمیت تلرانس در پین راهنما
در پین‌های راهنما، انتخاب تلرانس مناسب اهمیت زیادی دارد.
اگر فاصله بین پین و سوراخ بیش از حد باشد، ممکن است لقی و خطای موقعیت ایجاد شود. از طرف دیگر، فیت بیش از حد تنگ می‌تواند مونتاژ یا حرکت قطعه را دشوار کند.
بنابراین بهتر است هنگام سفارش، قطر سوراخ مقابل، نوع حرکت و میزان لقی یا فیت موردنیاز نیز مشخص شود.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر پین | سفارشی |
| طول کلی | سفارشی |
| طول قسمت راهنما | سفارشی |
| قطرهای مختلف | قابل ساخت |
| شانه | قابل ساخت |
| پله | قابل ساخت |
| پخ و شعاع | طبق نقشه |
| شیار | قابل ساخت |
| رزوه | در صورت نیاز |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | نمونه تا تیراژ |
| ساخت طبق نمونه | امکان‌پذیر |
اطلاعات لازم برای سفارش
برای تولید پین راهنما بهتر است این موارد مشخص شوند:
- قطر پین
- قطر سوراخ مقابل
- طول کلی
- طول قسمت راهنما
- نوع حرکت
- میزان لقی یا نوع فیت
- وجود شانه یا پله
- پخ یا شعاع
- تلرانس
- جنس
- تعداد
فایل مناسب برای سفارش
فرمت‌های مناسب:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
برای قطعات تراشکاری CNC، فایل سه‌بعدی و نقشه فنی دارای ابعاد و تلرانس معمولاً اطلاعات کامل‌تری برای تولید فراهم می‌کنند.
عوامل مؤثر بر قیمت
- جنس متریال
- قطر و طول
- تعداد قطرها
- تلرانس موردنیاز
- میزان دقت
- وجود شانه یا پله
- شیار و رزوه
- عملیات فرزکاری تکمیلی
- تعداد قطعات
- زمان ماشینکاری
مزایای ساخت سفارشی
- کنترل دقیق قطر
- امکان تعیین تلرانس
- مناسب هدایت و هم‌راستاسازی
- امکان ساخت ابعاد غیر استاندارد
- تولید طبق نقشه
- امکان ساخت از روی نمونه
- مناسب قطعات یدکی
- مناسب ماشین‌آلات و خطوط تولید
اطلاعات لازم برای استعلام قیمت
جنس + قطر پین + قطر سوراخ مقابل + طول + طول قسمت راهنما + نوع فیت + تلرانس + تعداد + فایل یا نقشه
سوالات متداول
پین راهنما CNC چه کاربردی دارد؟
برای هدایت، هم‌راستاسازی و کنترل موقعیت قطعات نسبت به یکدیگر استفاده می‌شود.
تفاوت پین راهنما با پین ساده چیست؟
پین ساده کاربرد عمومی‌تری دارد، اما پین راهنما با تمرکز بر هدایت دقیق، هم‌راستایی و کنترل حرکت یا موقعیت طراحی می‌شود.
آیا پین راهنما باید حتماً تلرانس دقیق داشته باشد؟
میزان دقت به کاربرد بستگی دارد، اما در کاربردهای هدایت و موقعیت‌دهی دقیق، تلرانس قطر و فیت اهمیت زیادی دارد.
آیا پین راهنما برای حرکت رفت‌وبرگشتی مناسب است؟
بسته به طراحی مجموعه، نوع فیت، جنس و شرایط کاری می‌تواند در مکانیزم‌های رفت‌وبرگشتی استفاده شود.
آیا پین راهنما با شانه ساخته می‌شود؟
بله، در صورت نیاز می‌توان شانه را برای کنترل عمق نصب یا ایجاد سطح توقف روی پین ایجاد کرد.
آیا امکان ساخت پین راهنما از روی نمونه وجود دارد؟
بله، نمونه فیزیکی قابل بررسی و اندازه‌گیری برای ساخت قطعه مشابه است.
چه فایلی برای سفارش مناسب است؟
STEP/STP، IGES/IGS یا PDF نقشه فنی دارای ابعاد و تلرانس مناسب هستند.
آیا پین راهنما از استیل تولید می‌شود؟
بله، در صورت مناسب بودن استیل برای شرایط کاری قطعه، امکان تولید آن وجود دارد
