پین لولایی CNC به‌عنوان محور چرخش در لولاها، مفصل‌ها و مکانیزم‌های بازشونده یا چرخشی استفاده می‌شود. قطر، طول، تلرانس و جزئیات پین بر اساس ابعاد لولا یا مجموعه موردنظر قابل ساخت است
محصولات مرتبط

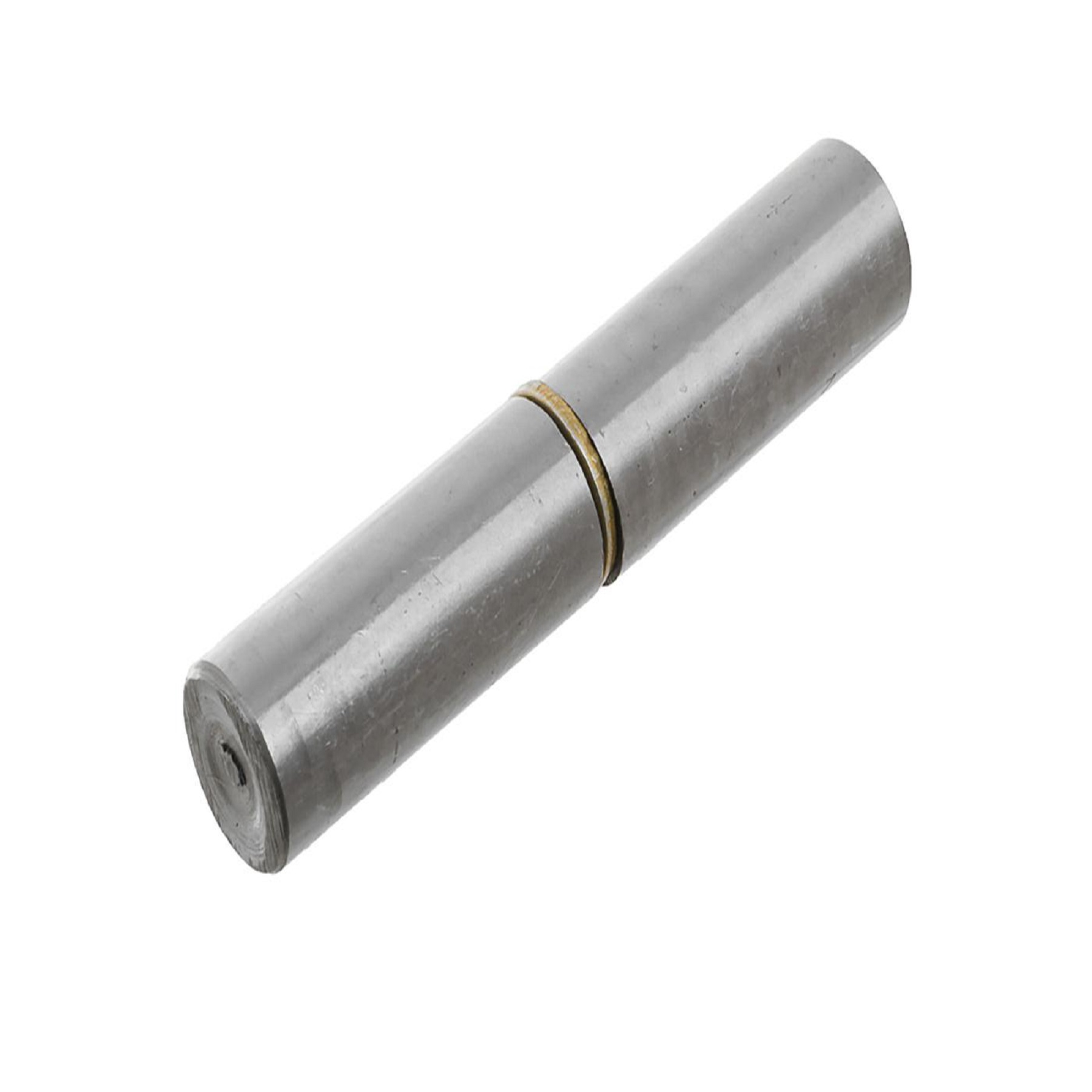

پین لولایی CNC یکی از قطعات ساده اما مهم در ساخت لولاها و مفصل‌های مکانیکی است. این پین به‌عنوان محور چرخش عمل می‌کند و دو یا چند قطعه را به شکلی به یکدیگر متصل می‌کند که امکان چرخش نسبت به یکدیگر داشته باشند.
در یک پین لولایی، تناسب قطر پین با سوراخ لولا اهمیت زیادی دارد. اگر قطر بیش از حد کم باشد، لقی ایجاد می‌شود و اگر بیش از حد بزرگ باشد، مونتاژ یا حرکت لولا با مشکل مواجه خواهد شد.
پین را می‌توان مطابق نقشه، فایل سه‌بعدی، ابعاد دقیق یا نمونه موجود تولید کرد.
کاربردهای پین لولایی
- لولاهای صنعتی
- لولاهای درب و دریچه
- درب تجهیزات صنعتی
- ماشین‌آلات
- کاورها و محافظ‌های بازشونده
- جعبه‌ها و سازه‌های فلزی
- مکانیزم‌های مفصلی
- بازوهای مکانیکی
- تجهیزات مونتاژ
- خطوط تولید
- ماشین‌آلات سفارشی
- قطعات یدکی لولا
انواع پین لولایی قابل ساخت

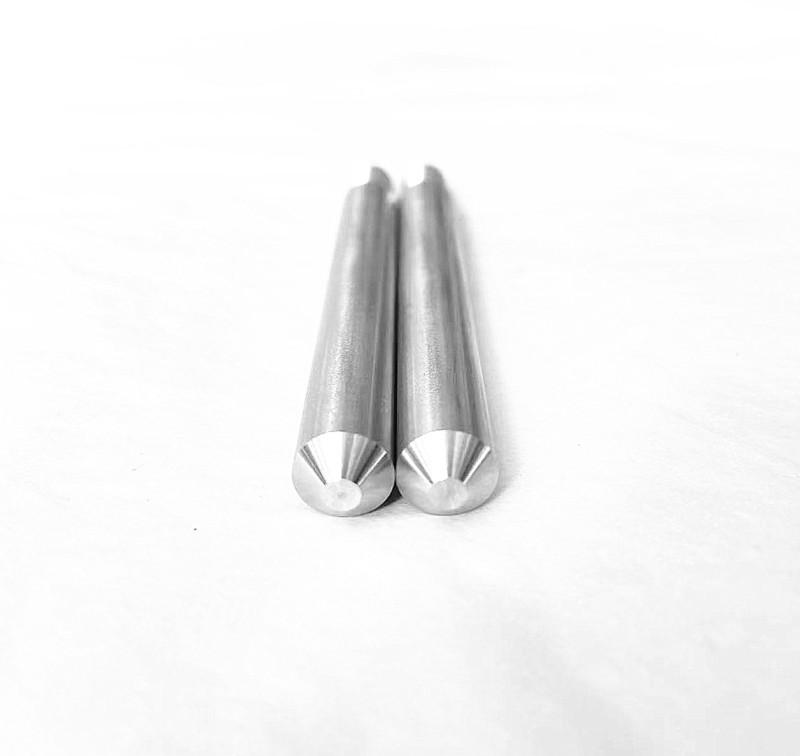

پین لولایی ساده
پین استوانه‌ای برای ایجاد محور چرخش در یک لولا.

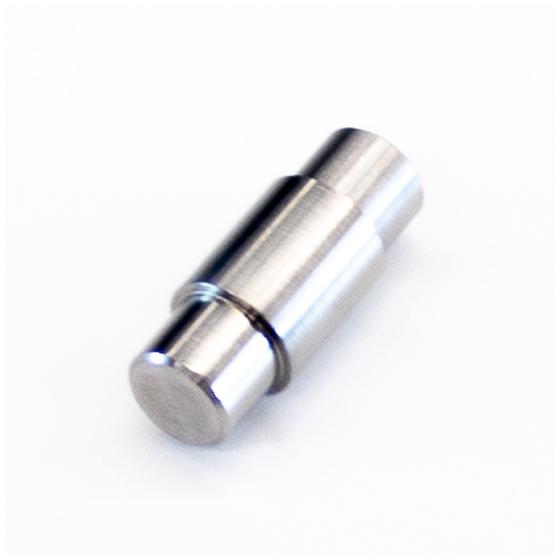

پین لولایی شانه‌دار
دارای شانه برای کنترل محل قرارگیری و جلوگیری از حرکت محوری بیش از حد.
پین لولایی شیاردار
دارای شیار برای استفاده از خار یا قطعه نگهدارنده در صورت نیاز طراحی.
پین لولایی رزوه‌دار
دارای رزوه در یک قسمت برای تثبیت پین در مجموعه.
پین لولایی سفارشی
ساخت دقیق مطابق نقشه یا نمونه موجود.
جنس و متریال
بسته به نوع لولا و شرایط کاری، امکان تولید پین از متریال‌های مختلف وجود دارد:
- فولاد
- فولاد کربنی
- استیل
- آلومینیوم
- برنج
- سایر فلزات مناسب ماشینکاری
انتخاب متریال باید بر اساس بار، میزان استفاده، سایش، خوردگی و شرایط محیطی انجام شود.
روش ساخت
ساخت پین لولایی با تراش CNC انجام می‌شود.
در صورت نیاز می‌توان موارد زیر را روی قطعه ایجاد کرد:
- قطر اصلی
- طول
- پخ
- شانه
- پله
- شیار
- رزوه
- سوراخ محوری

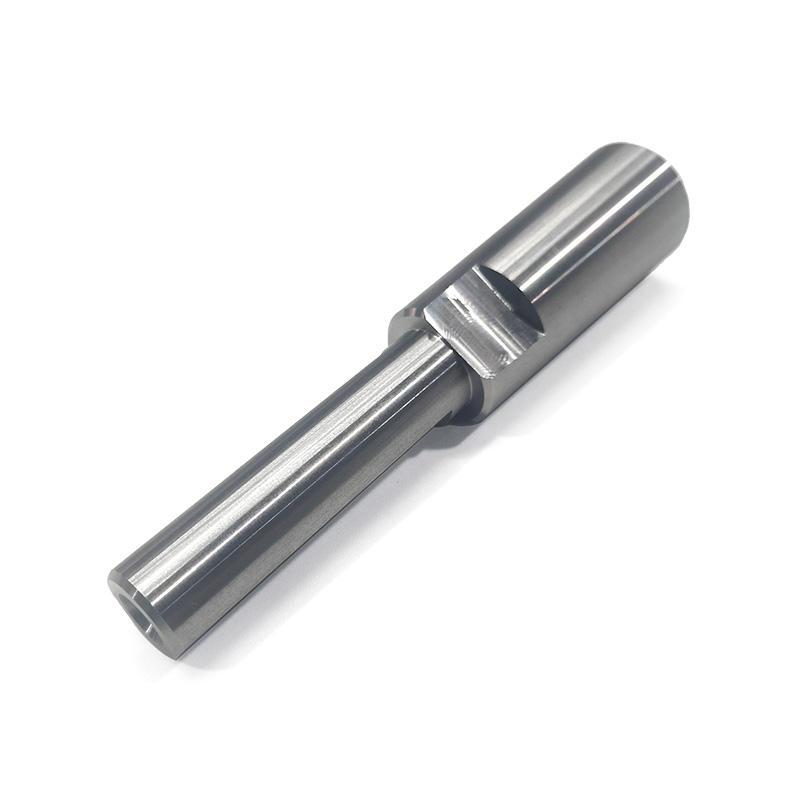

اگر پین دارای سوراخ جانبی، تخت یا جزئیات غیرمحوری باشد، می‌توان عملیات تکمیلی را با فرز CNC انجام داد.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر پین | سفارشی |
| طول کلی | سفارشی |
| طول قسمت درگیر | سفارشی |
| شانه | قابل ساخت |
| پله | قابل ساخت |
| شیار نگهدارنده | قابل ساخت |
| رزوه | در صورت نیاز |
| پخ و شعاع | طبق نقشه |
| سوراخ محوری | در صورت نیاز |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | نمونه تا تیراژ |
| ساخت طبق نمونه | امکان‌پذیر |
اطلاعات مهم برای سفارش
برای ساخت پین لولایی بهتر است این موارد مشخص شوند:
- قطر سوراخ لولا
- قطر موردنیاز پین
- طول کلی
- طول قسمت درگیر
- تعداد ورق‌ها یا قطعات لولا
- میزان لقی موردنظر
- وجود شانه
- نوع نگهداری پین
- وجود شیار یا رزوه
- جنس
- تعداد
فایل مناسب برای سفارش
فرمت‌های مناسب:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
در قطعات تراشکاری CNC، نقشه فنی دارای قطر، طول، تلرانس و جزئیات نگهداری پین اطلاعات بسیار مفیدی برای تولید فراهم می‌کند.
عوامل مؤثر بر قیمت
- جنس متریال
- قطر و طول
- دقت موردنیاز
- تلرانس
- شانه و پله
- شیار
- رزوه
- سوراخکاری و فرزکاری تکمیلی
- تعداد قطعات
- زمان ماشینکاری
مزایای ساخت سفارشی
- ساخت دقیق مطابق لولا
- امکان تعیین لقی مناسب
- امکان تولید قطرهای غیر استاندارد
- ساخت طبق نقشه
- امکان ساخت از روی نمونه
- مناسب تعمیر و تعویض پین‌های فرسوده
- مناسب ماشین‌آلات و تجهیزات صنعتی
- امکان تولید نمونه و تیراژ
اطلاعات لازم برای استعلام قیمت
جنس + قطر پین + طول + قطر سوراخ لولا + طول قسمت درگیر + نوع نگهداری + تلرانس + تعداد + فایل یا نقشه
سوالات متداول
پین لولایی CNC چه کاربردی دارد؟
به‌عنوان محور چرخش در لولاها و مفصل‌های مکانیکی استفاده می‌شود.
آیا پین لولایی برای لولاهای صنعتی قابل ساخت است؟
بله، می‌توان پین را بر اساس ابعاد و شرایط کاری لولای صنعتی تولید کرد.
آیا پین لولایی شانه‌دار تولید می‌شود؟
بله. شانه می‌تواند برای کنترل موقعیت محوری و ایجاد سطح توقف استفاده شود.
آیا امکان ایجاد شیار روی پین وجود دارد؟
بله، در صورت وجود شیار در نقشه می‌توان آن را در فرآیند ماشینکاری ایجاد کرد.
آیا پین لولایی رزوه‌دار هم ساخته می‌شود؟
بله، در صورت نیاز طراحی، امکان ایجاد رزوه برای تثبیت پین وجود دارد.
آیا می‌توان پین فرسوده لولا را از روی نمونه ساخت؟
بله، نمونه موجود می‌تواند برای اندازه‌گیری و تولید پین جایگزین مورد استفاده قرار گیرد.
چه جنسی برای پین لولایی مناسب است؟
بسته به بار، سایش و محیط کاری می‌توان فولاد، استیل، آلومینیوم یا متریال مناسب دیگری انتخاب کرد.
چه فایلی برای سفارش مناسب است؟
STEP/STP، IGES/IGS یا PDF نقشه فنی مناسب هستند.
