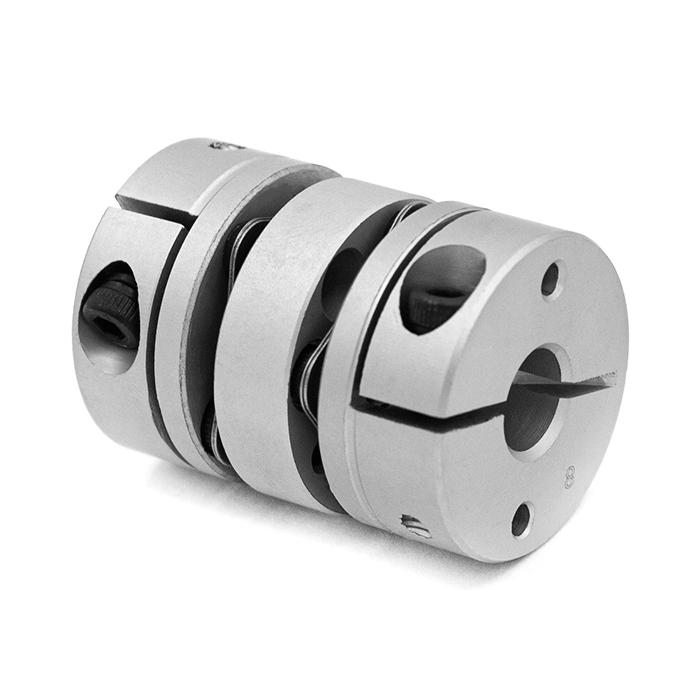

کوپلینگ تراشکاری

در بسیاری از ماشین‌آلات، لازم است حرکت دورانی از یک شفت به شفت دیگر منتقل شود. یکی از روش‌های انجام این کار استفاده از کوپلینگ است.

کوپلینگ بین دو شفت قرار می‌گیرد و با ایجاد اتصال مکانیکی، امکان انتقال حرکت و در بسیاری از طراحی‌ها انتقال گشتاور را فراهم می‌کند.

ابعاد کوپلینگ باید با قطر شفت‌ها، روش اتصال و فضای نصب هماهنگ باشد.

با استفاده از تراش CNC می‌توان کوپلینگ‌های فلزی ساده یا پیچیده را طبق نقشه، فایل سه‌بعدی یا نمونه ساخت.

کاربردهای کوپلینگ تراشکاری CNC

کوپلینگ‌های فلزی می‌توانند در موارد زیر مورد استفاده قرار گیرند:

• اتصال دو شفت
• اتصال موتور به شفت
• اتصال موتور و گیربکس
• انتقال حرکت دورانی
• انتقال گشتاور
• ماشین‌آلات صنعتی
• خطوط تولید
• تجهیزات اتوماسیون
• دستگاه‌های سفارشی
• مکانیزم‌های انتقال قدرت
• تجهیزات تعمیراتی
• قطعات یدکی ماشین‌آلات

انواع کوپلینگ قابل ساخت

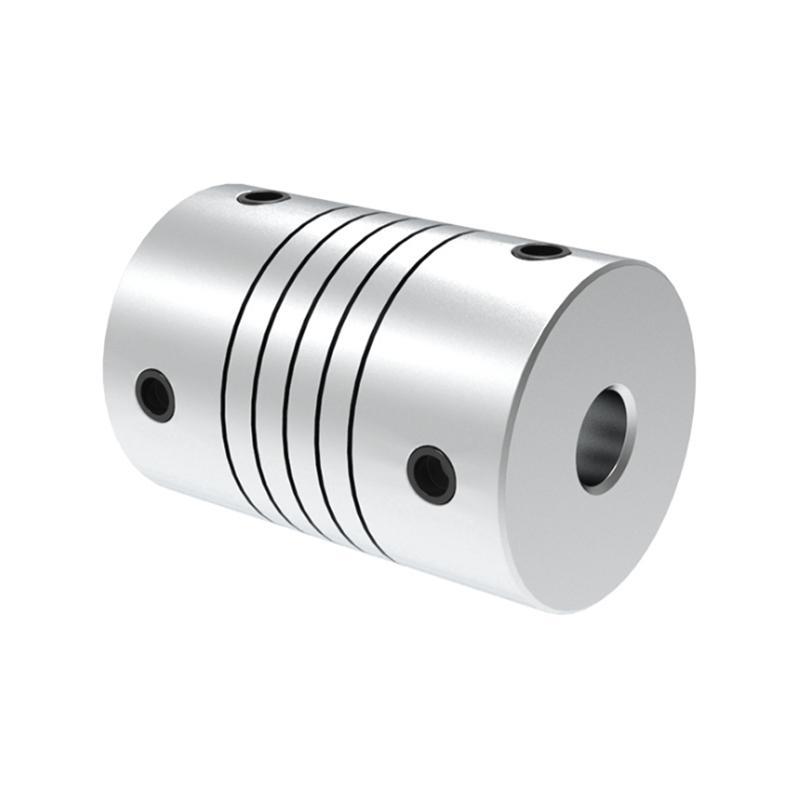

کوپلینگ ساده

کوپلینگ استوانه‌ای برای اتصال دو شفت با ابعاد مشخص.

کوپلینگ دو سوراخه

دارای دو سوراخ داخلی با قطر‌های متناسب با دو شفت.

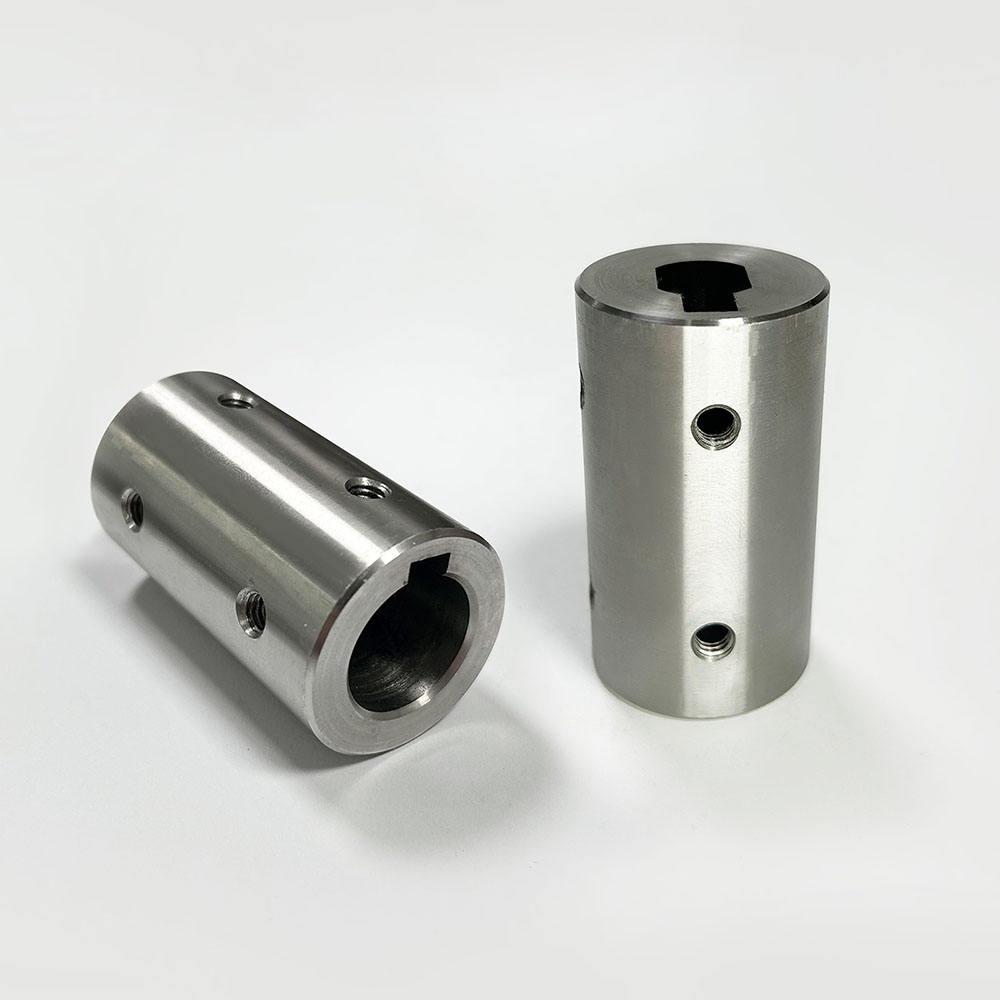

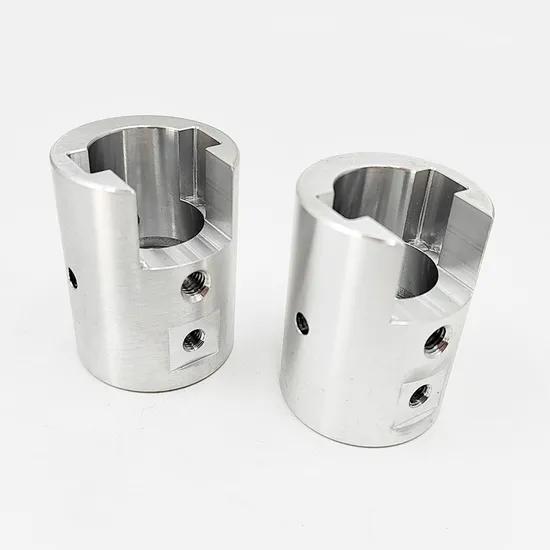

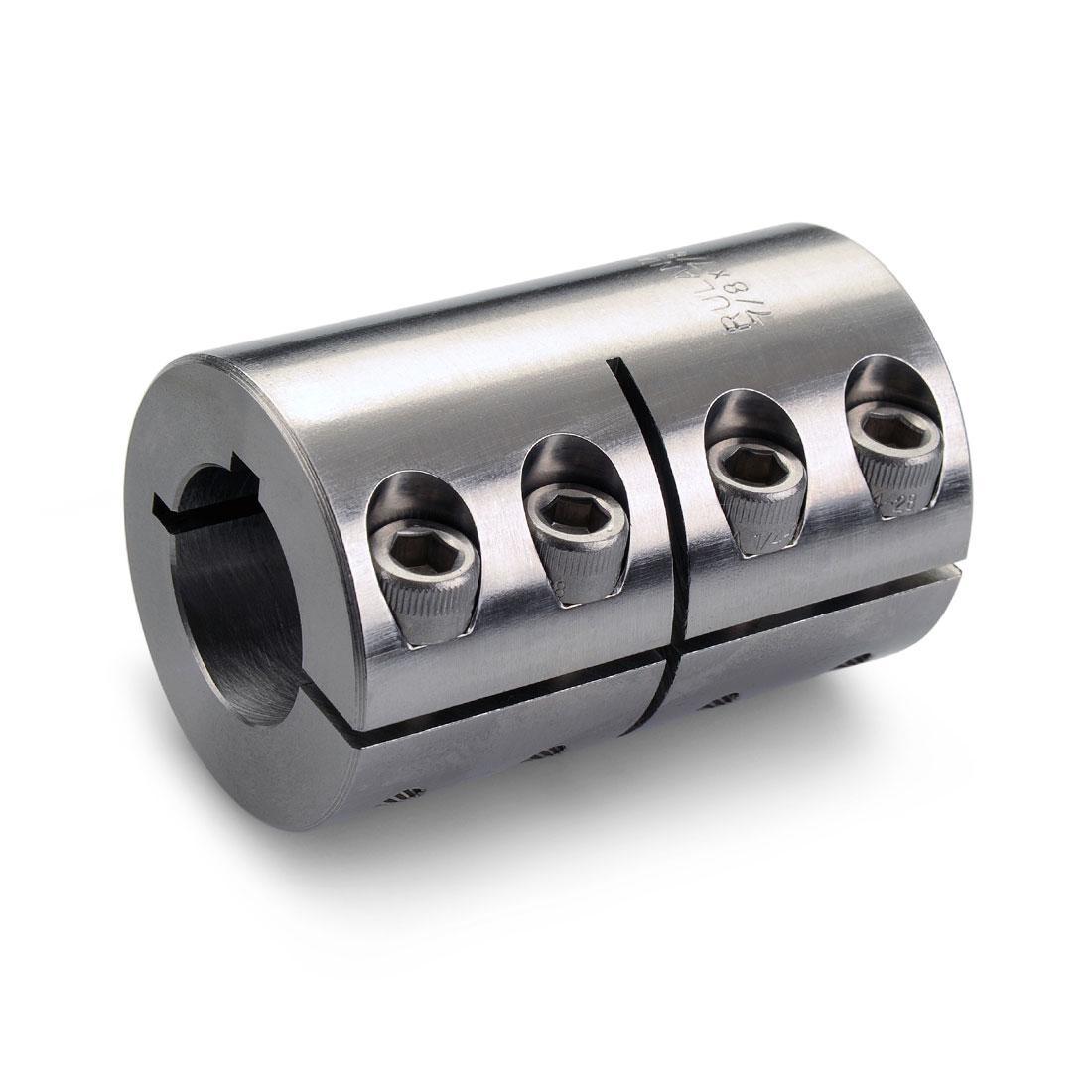

کوپلینگ جای خار

برای انتقال مطمئن‌تر گشتاور، می‌توان جای خار در یک یا هر دو سمت کوپلینگ ایجاد کرد.

کوپلینگ رزوه‌دار

در برخی طراحی‌ها از رزوه برای تثبیت شفت یا قطعات اتصال استفاده می‌شود.

کوپلینگ پله‌ای

در صورتی که دو شفت قطر یکسان نداشته باشند، می‌توان دو سمت کوپلینگ را با قطرهای متفاوت طراحی کرد.

کوپلینگ فلنج‌دار

برای اتصال به قطعاتی که نیاز به سطح اتصال و سوراخ‌های پیچ دارند، امکان ساخت فرم فلنج‌دار وجود دارد.

کوپلینگ سفارشی

تمام ابعاد و ویژگی‌ها بر اساس نقشه و شرایط نصب پروژه تعیین می‌شوند.

کوپلینگ برای اتصال شفت‌های متفاوت

در بعضی ماشین‌آلات، قطر دو شفت برابر نیست.

در این شرایط می‌توان کوپلینگ را به‌صورت پله‌ای طراحی کرد؛ به‌گونه‌ای که هر سمت آن متناسب با قطر شفت مربوطه باشد.

برای چنین قطعاتی، مشخص کردن قطر هر دو شفت و نوع فیت اهمیت زیادی دارد.

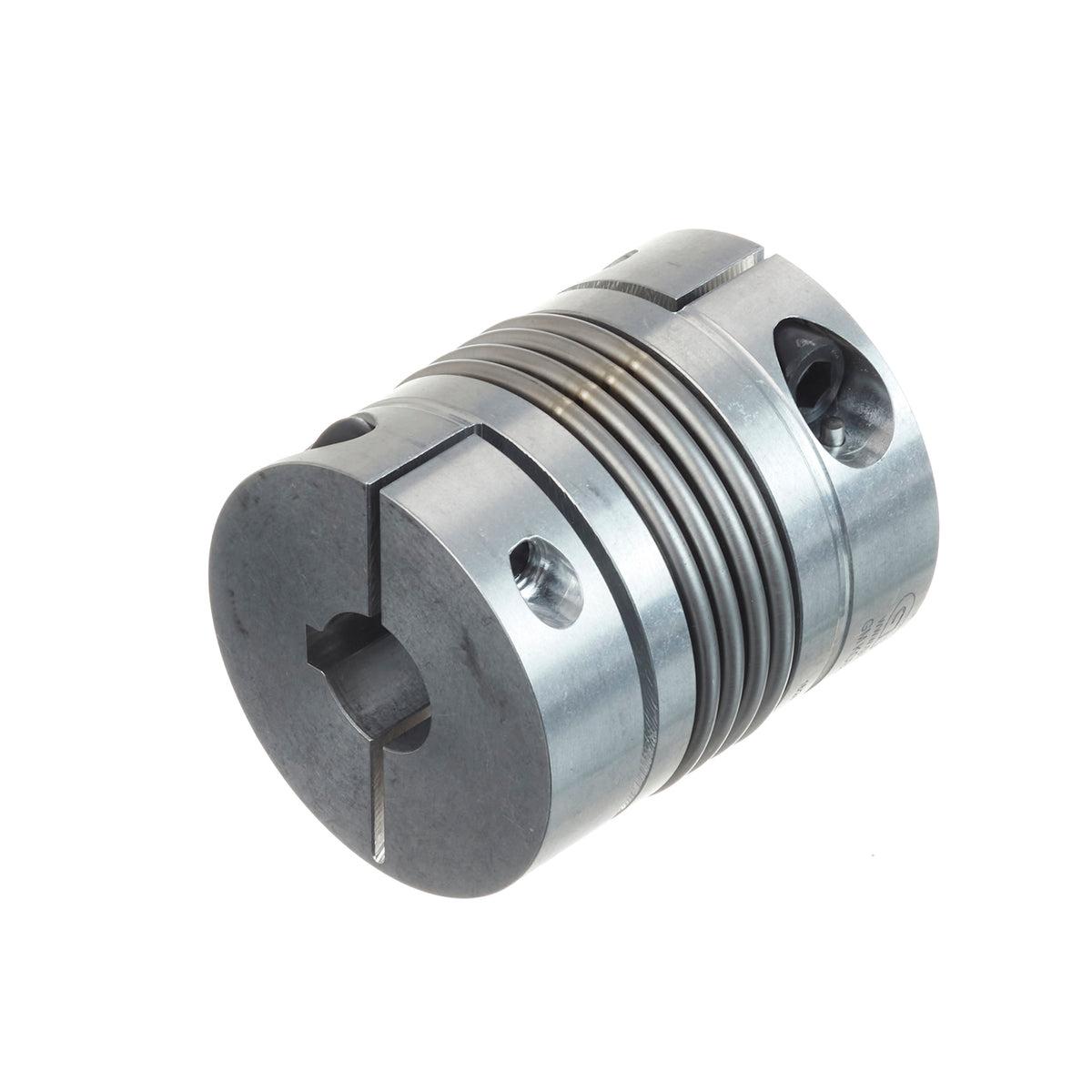

جای خار در کوپلینگ

در صورت نیاز به انتقال گشتاور، امکان ایجاد جای خار در کوپلینگ وجود دارد.

ابعاد جای خار باید با شفت و خار مورد استفاده هماهنگ باشد.

برای ایجاد برخی ویژگی‌های جانبی مانند جای خار، سوراخ جانبی یا سطح تخت، می‌توان پس از تراشکاری از فرز CNC استفاده کرد.

ساخت کوپلینگ با تراش CNC

فرآیند ساخت می‌تواند شامل موارد زیر باشد:

• تراش قطر خارجی
• سوراخ‌کاری داخلی
• بورینگ
• ایجاد دو قطر داخلی متفاوت
• ایجاد پله
• ایجاد شانه
• ایجاد جای خار
• رزوه‌کاری
• ایجاد شیار
• پخ و شعاع
• کنترل ابعادی

در صورت وجود ویژگی‌های جانبی، عملیات تکمیلی فرزکاری CNC نیز قابل انجام است.

جنس کوپلینگ

فولاد

برای بسیاری از کاربردهای انتقال حرکت و گشتاور گزینه مناسبی است.

استیل

در محیط‌های مرطوب یا خورنده و کاربردهایی که مقاومت در برابر خوردگی اهمیت دارد، می‌توان از استیل مناسب استفاده کرد.

آلومینیوم

برای کاربردهایی که وزن پایین‌تر اهمیت دارد، امکان ساخت کوپلینگ آلومینیومی وجود دارد.

جنس نهایی باید با توجه به گشتاور، سرعت چرخش، بار و شرایط محیطی انتخاب شود.

مشخصات فنی قابل سفارش

مشخصه - قابلیت سفارش

اطلاعات لازم برای سفارش

برای ساخت کوپلینگ، اطلاعات زیر بسیار مهم است:

• قطر شفت اول
• قطر شفت دوم
• طول قسمت درگیر هر شفت
• نوع فیت
• میزان گشتاور
• سرعت چرخش در صورت اهمیت
• روش اتصال
• جای خار
• رزوه
• قطر خارجی موردنیاز
• طول کل کوپلینگ
• فضای نصب
• جنس
• تعداد

اگر کوپلینگ برای جایگزینی یک قطعه موجود ساخته می‌شود، ارسال نمونه یا نقشه قطعه قبلی بسیار مفید است.

فایل مناسب برای سفارش

برای سفارش کوپلینگ تراشکاری CNC می‌توانید این فایل‌ها را ارسال کنید:

• STEP / STP
• IGES / IGS
• PDF نقشه فنی اندازه‌گذاری‌شده
• فایل سه‌بعدی CAD
• نمونه فیزیکی

DXF به‌تنهایی معمولاً برای تعریف کامل کوپلینگ سه‌بعدی مناسب نیست؛ به‌خصوص اگر قطعه دارای دو سوراخ متفاوت، جای خار یا جزئیات جانبی باشد.

ساخت کوپلینگ طبق نمونه

در صورت نبود نقشه، نمونه کوپلینگ قابل بررسی است.

با اندازه‌برداری از نمونه می‌توان قطرهای داخلی و خارجی، طول، جای خار، رزوه، پله‌ها و سایر جزئیات را برای ساخت مشخص کرد.

کنترل ابعادی کوپلینگ

در کوپلینگ، هم‌محوری سوراخ‌ها و دقت قطر داخلی اهمیت زیادی دارد.

اگر قطعه برای انتقال حرکت دورانی با سرعت بالا استفاده شود، مشخصات هندسی و تلرانس‌های موردنیاز باید در نقشه مشخص شوند.

همچنین فیت شفت و کوپلینگ باید متناسب با نوع اتصال انتخاب شود.

عوامل مؤثر بر قیمت

قیمت ساخت کوپلینگ به موارد مختلفی بستگی دارد:

• جنس متریال
• قطر شفت‌ها
• قطر خارجی
• طول قطعه
• تعداد سوراخ‌های داخلی
• بورینگ
• جای خار
• رزوه
• شیار
• فلنج
• تلرانس
• فرزکاری تکمیلی
• تعداد قطعات
• زمان ماشین‌کاری

مزایای ساخت کوپلینگ تراشکاری CNC

• ساخت کوپلینگ سفارشی
• امکان اتصال شفت‌های هم‌قطر
• امکان اتصال شفت‌های با قطر متفاوت
• امکان ایجاد جای خار
• امکان ایجاد رزوه
• امکان ساخت فرم پله‌ای
• امکان ساخت فلنج
• امکان ساخت طبق نقشه
• امکان ساخت طبق نمونه
• قابلیت تولید از فولاد و استیل
• امکان استفاده از آلومینیوم
• امکان فرزکاری تکمیلی
• مناسب ماشین‌آلات صنعتی و خطوط تولید

سوالات متداول

کوپلینگ تراشکاری CNC چه کاربردی دارد؟

برای اتصال دو شفت یا محور و انتقال حرکت و گشتاور بین آنها استفاده می‌شود.

آیا کوپلینگ برای دو شفت با قطر متفاوت قابل ساخت است؟

بله. می‌توان دو طرف کوپلینگ را با قطرهای داخلی متفاوت طراحی کرد.

آیا کوپلینگ جای خار دارد؟

بله. در صورت نیاز می‌توان جای خار را مطابق شفت و نقشه ایجاد کرد.

آیا کوپلینگ فلزی سفارشی ساخته می‌شود؟

بله. قطرها، طول، سوراخ‌ها، جای خار، رزوه، شیار و سایر جزئیات قابل سفارش هستند.

کوپلینگ از چه جنسی ساخته می‌شود؟

بسته به کاربرد می‌توان از فولاد، استیل، آلومینیوم و متریال مناسب ماشین‌کاری استفاده کرد.

آیا ساخت کوپلینگ از روی نمونه امکان دارد؟

بله. نمونه فیزیکی می‌تواند برای اندازه‌برداری و بررسی ساخت استفاده شود.

برای سفارش کوپلینگ چه فایلی ارسال کنیم؟

STEP، STP، IGES، IGS و PDF نقشه فنی گزینه‌های مناسبی هستند. نمونه فیزیکی نیز قابل بررسی است.

آیا جای خار با تراش CNC ساخته می‌شود؟

بسته به نوع و موقعیت جای خار، ممکن است عملیات تکمیلی فرز CNC برای ایجاد آن مورد نیاز باشد
