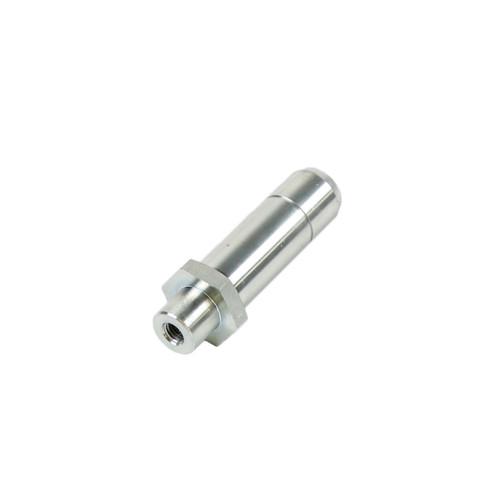

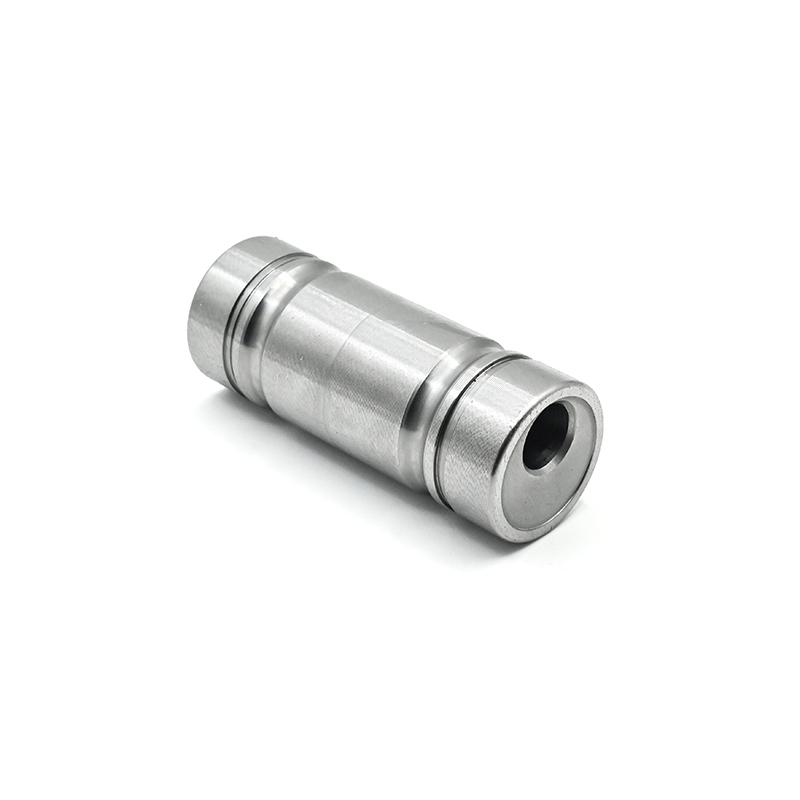

مغزی و رابط تراشکاری CNC قطعه‌ای فلزی برای ایجاد اتصال بین دو قطعه، تغییر قطر، ایجاد رابط بین شفت و قطعه مقابل یا تبدیل یک نوع اتصال به اتصال دیگر است. این قطعات می‌توانند به‌صورت ساده، پله‌ای، رزوه‌دار، توخالی، فلنج‌دار یا کاملاً سفارشی و بر اساس نقشه و نمونه تولید شوند.ساخت این قطعات با تراش CNC امکان ایجاد قطرهای دقیق، سوراخ‌های داخلی و خارجی، رزوه، پله، شانه و سایر جزئیات مورد نیاز را فراهم می‌کند
محصولات مرتبط
در بسیاری از ماشین‌آلات و تجهیزات صنعتی، دو قطعه‌ای که باید به یکدیگر متصل شوند، از نظر قطر، نوع رزوه یا ابعاد اتصال کاملاً یکسان نیستند. در چنین شرایطی استفاده از یک رابط یا آداپتور فلزی سفارشی می‌تواند اتصال موردنظر را ایجاد کند.
مغزی و رابط تراشکاری CNC بر اساس ابعاد واقعی قطعاتی که قرار است به یکدیگر متصل شوند طراحی و ساخته می‌شود.
برای مثال ممکن است یک سمت رابط برای یک شفت با قطر مشخص و سمت دیگر برای یک سوراخ، رزوه یا قطعه با قطر متفاوت ساخته شود. همچنین می‌توان روی قطعه پله، شانه، سوراخ جانبی، جای خار یا رزوه داخلی و خارجی ایجاد کرد.
تفاوت رابط CNC با کوپلینگ
کوپلینگ معمولاً برای اتصال دو شفت و انتقال حرکت و گشتاور بین آنها طراحی می‌شود.
اما رابط یا آداپتور کاربرد گسترده‌تری دارد و می‌تواند برای تغییر قطر، ایجاد یک سطح اتصال جدید، تبدیل نوع رزوه، اتصال شفت به قطعه دیگر یا ایجاد ارتباط بین دو قطعه با ابعاد متفاوت استفاده شود.
بنابراین هر رابط الزاماً کوپلینگ نیست.
تفاوت رابط با بوش و اسپیسر
بوش بیشتر برای هدایت شفت، کاهش لقی، ایجاد سطح تماس مناسب یا محافظت از محل عبور شفت استفاده می‌شود.
اسپیسر وظیفه اصلی ایجاد فاصله مشخص بین دو قطعه را دارد.
رابط یا آداپتور زمانی استفاده می‌شود که هدف اصلی، ایجاد یا تغییر یک اتصال مکانیکی بین دو قطعه باشد.
انواع مغزی و رابط قابل ساخت
بسته به نقشه و کاربرد، می‌توان انواع مختلفی از این قطعات را تولید کرد:
- مغزی فلزی ساده
- رابط استوانه‌ای
- رابط پله‌ای
- رابط تغییر قطر
- رابط رزوه‌دار
- رابط رزوه داخلی و خارجی
- رابط شفت
- رابط محور
- آداپتور فلزی
- رابط توخالی
- رابط فلنج‌دار
- رابط دارای شانه
- رابط دارای جای خار
- رابط دارای سوراخ جانبی
- رابط سفارشی طبق نقشه
کاربردهای مغزی و رابط تراشکاری CNC
این قطعات در بسیاری از مجموعه‌های مکانیکی و صنعتی قابل استفاده هستند، از جمله:
- اتصال شفت به قطعات مکانیکی
- اتصال محور به چرخ یا پولی
- تبدیل قطر شفت
- اتصال قطعات با قطر متفاوت
- ایجاد رابط بین دو قطعه مکانیکی
- اتصال قطعات رزوه‌دار
- ساخت رابط موتور و مکانیزم
- تجهیزات پمپ
- گیربکس و مجموعه‌های انتقال حرکت
- ماشین‌آلات صنعتی
- خطوط تولید
- تجهیزات اتوماسیون
- فیکسچر و جیگ‌های صنعتی
- قطعات تعمیراتی
- ساخت قطعات یدکی
- تجهیزات و دستگاه‌های سفارشی

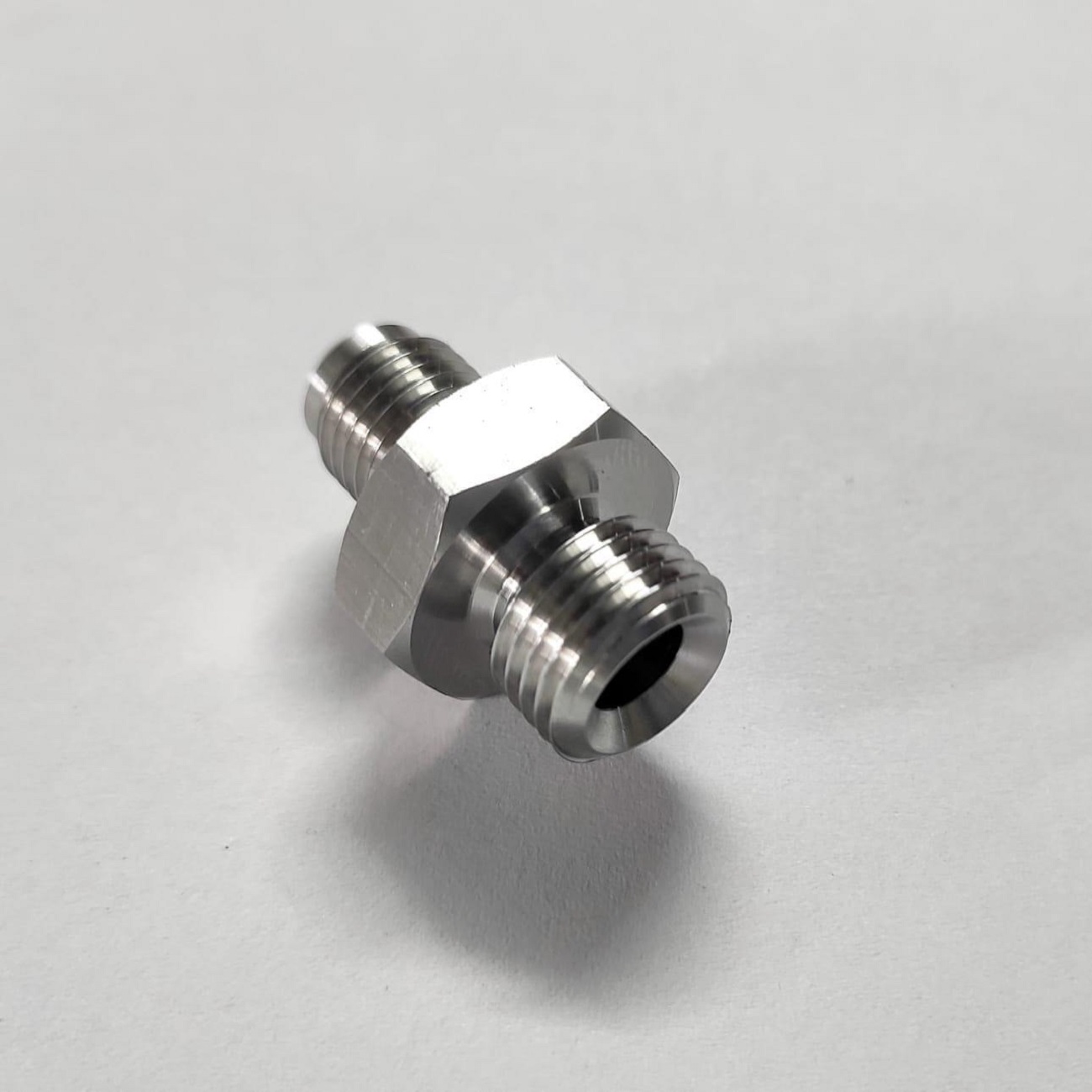

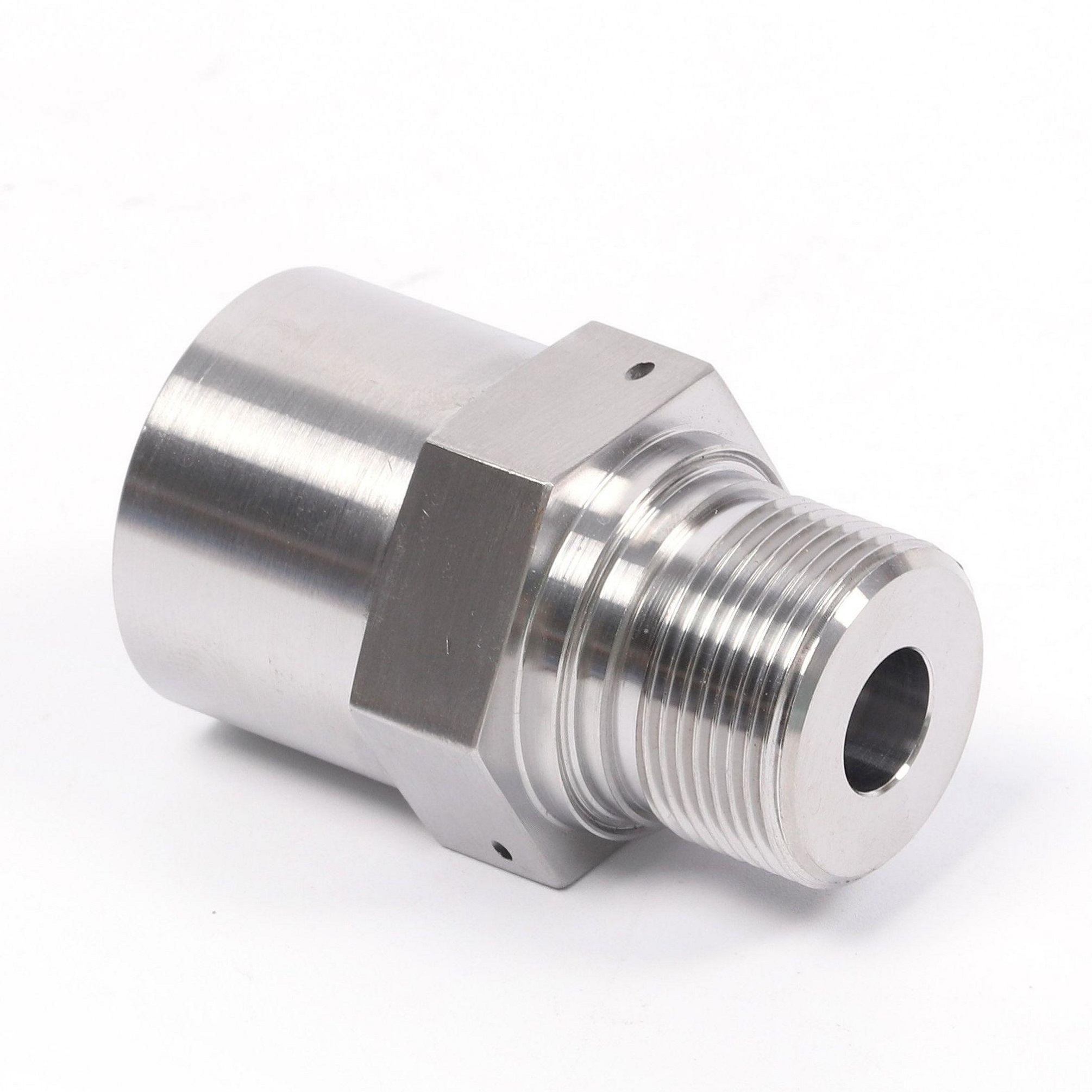

مغزی رزوه‌دار CNC
در صورتی که اتصال به‌صورت رزوه‌ای انجام شود، امکان ساخت رابط با رزوه داخلی، رزوه خارجی یا ترکیب هر دو وجود دارد.
نوع رزوه، قطر، گام و طول بخش رزوه‌دار باید بر اساس قطعه مقابل مشخص شود.
این نوع رابط می‌تواند برای تبدیل رزوه، ایجاد اتصال بین قطعات یا ساخت یک رابط سفارشی مورد استفاده قرار گیرد.
رابط تغییر قطر
یکی از کاربردهای مهم رابط تراشکاری CNC، ایجاد اتصال بین دو قطر متفاوت است.
برای مثال، در یک طرف رابط می‌توان سوراخ یا نشیمن با قطر مشخص و در طرف دیگر قطر متفاوتی در نظر گرفت.
در صورت نیاز، این تغییر قطر می‌تواند به شکل پله‌ای یا مخروطی طراحی شود.

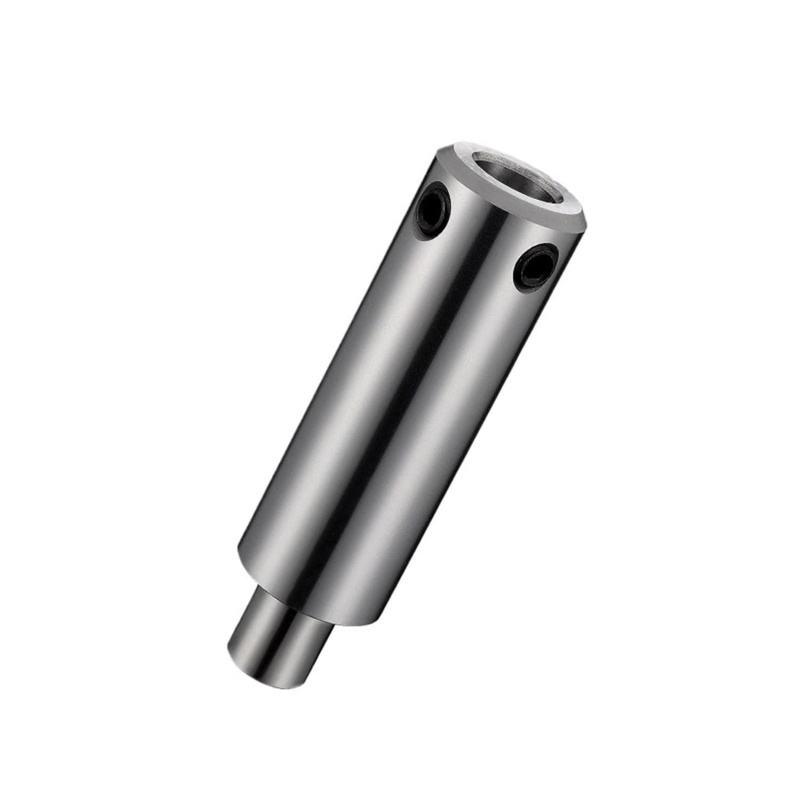

رابط شفت و محور
در برخی ماشین‌آلات لازم است یک شفت یا محور به قطعه‌ای با قطر یا ساختار متفاوت متصل شود.
در این حالت می‌توان رابط را مطابق ابعاد شفت و قطعه مقابل طراحی کرد.
در صورت نیاز به انتقال گشتاور، مواردی مانند جای خار، پیچ تثبیت‌کننده یا سایر جزئیات اتصال نیز می‌تواند در طراحی لحاظ شود.
ساخت با تراش CNC
بخش اصلی ساخت این قطعات با تراش CNC انجام می‌شود.
بسته به هندسه قطعه، عملیات زیر قابل انجام است:
- تراش قطر خارجی
- تراش قطر داخلی
- سوراخ‌کاری
- بورینگ
- ایجاد پله
- ایجاد شانه
- ایجاد رزوه داخلی
- ایجاد رزوه خارجی
- ایجاد شیار
- ایجاد پخ
- ایجاد شعاع
- ایجاد نشیمن
- آماده‌سازی محل اتصال
در صورت وجود جزئیات غیرمحوری مانند جای خار، سوراخ جانبی یا سطح تخت، امکان استفاده از فرز CNC نیز وجود دارد.
جنس مغزی و رابط
انتخاب جنس به کاربرد قطعه، بار مکانیکی، شرایط محیطی و نوع اتصال بستگی دارد.
فولاد
برای بسیاری از قطعات مکانیکی و صنعتی گزینه مناسبی است و می‌توان آن را برای ساخت رابط‌ها و مغزی‌های مقاوم استفاده کرد.
استیل
در محیط‌هایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، استفاده از استیل می‌تواند مناسب باشد.
آلومینیوم
برای قطعاتی که وزن پایین‌تر اهمیت دارد، آلومینیوم گزینه قابل بررسی است.
برنج
در برخی رابط‌ها و قطعات خاص، به‌خصوص مواردی که خواص ماشین‌کاری و ویژگی‌های سطحی مناسب مورد نیاز است، می‌توان از برنج استفاده کرد.
جنس نهایی بر اساس کاربرد و مشخصات پروژه انتخاب می‌شود
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع قطعه | مغزی، رابط یا آداپتور فلزی |
| جنس | فولاد، استیل، آلومینیوم، برنج و متریال مناسب پروژه |
| قطر خارجی | سفارشی |
| قطر داخلی | سفارشی |
| قطر سمت اول | قابل سفارش |
| قطر سمت دوم | قابل سفارش |
| طول کلی | سفارشی |
| طول هر بخش | قابل سفارش |
| رزوه داخلی | قابل سفارش |
| رزوه خارجی | قابل سفارش |
| گام رزوه | طبق نقشه |
| پله و شانه | قابل ساخت |
| فلنج | قابل ساخت در صورت نیاز |
| جای خار | قابل انجام |
| سوراخ جانبی | قابل انجام |
| شیار | قابل انجام |
| تلرانس | طبق نقشه و نیاز قطعه |
| پرداخت سطح | قابل سفارش |
| تعداد | نمونه، محدود یا تیراژ |
اطلاعات مورد نیاز برای سفارش
برای ساخت دقیق رابط یا مغزی، بهتر است اطلاعات زیر ارسال شود:
- قطر قطعه اول
- قطر قطعه دوم
- قطر داخلی و خارجی مورد نیاز
- طول کلی رابط
- طول محل درگیری هر طرف
- نوع و اندازه رزوه
- گام رزوه
- وجود یا عدم وجود جای خار
- سوراخ‌های جانبی
- پله یا شانه
- نوع اتصال
- جنس موردنظر
- تعداد قطعات
- میزان دقت و تلرانس مورد نیاز
اگر قطعه موجود است، ارسال نمونه فیزیکی نیز می‌تواند برای بررسی امکان ساخت مفید باشد.
فایل مناسب برای ساخت
برای قطعات تراشکاری CNC، فایل‌ها و مدارک زیر مناسب هستند:
- STEP / STP
- IGES / IGS
- فایل سه‌بعدی CAD
- نقشه PDF دارای اندازه‌گذاری
- نقشه فنی دوبعدی
- نمونه فیزیکی
فایل DXF به‌تنهایی معمولاً برای قطعه تراشکاری سه‌بعدی اطلاعات کاملی ارائه نمی‌کند؛ بنابراین برای قطعاتی که دارای قطرهای مختلف، سوراخ، رزوه و جزئیات سه‌بعدی هستند، فایل STEP یا نقشه فنی کامل گزینه مناسب‌تری است.
عوامل مؤثر بر قیمت
قیمت ساخت مغزی و رابط CNC به مشخصات قطعه بستگی دارد، از جمله:
- نوع و قیمت متریال
- قطر قطعه
- طول قطعه
- حجم تراشکاری
- تعداد قطرهای مختلف
- نوع و تعداد رزوه‌ها
- سوراخ‌کاری و بورینگ
- جای خار و شیار
- عملیات فرزکاری
- تلرانس مورد نیاز
- تعداد سفارش
- زمان ماشین‌کاری
- نیاز به پرداخت یا عملیات تکمیلی
به همین دلیل برای اعلام قیمت دقیق، نقشه یا ابعاد قطعه بررسی می‌شود.
مزایای ساخت رابط و مغزی CNC
- ساخت کاملاً سفارشی
- امکان تغییر قطر اتصال
- امکان ایجاد رزوه داخلی و خارجی
- مناسب برای اتصال قطعات مختلف
- امکان ساخت بر اساس نمونه
- امکان ایجاد سوراخ و بورینگ دقیق
- امکان ایجاد پله و شانه
- امکان ایجاد جای خار
- مناسب تعمیر و ساخت قطعات یدکی
- مناسب ماشین‌آلات و خطوط تولید
- امکان استفاده از فولاد، استیل و آلومینیوم
- امکان ترکیب تراش CNC و فرز CNC
مراحل سفارش
- ارسال نقشه، فایل سه‌بعدی، ابعاد یا نمونه
- بررسی نحوه اتصال قطعه
- تعیین جنس و مشخصات فنی
- بررسی تلرانس‌ها و رزوه‌ها
- اعلام هزینه ساخت
- انجام تراش CNC
- انجام فرزکاری یا سوراخ‌کاری تکمیلی در صورت نیاز
- کنترل ابعاد و مشخصات
- تحویل قطعه
سوالات متداول
مغزی و رابط تراشکاری CNC چه کاربردی دارد؟
برای اتصال دو قطعه، تغییر قطر، تبدیل نوع اتصال و ایجاد ارتباط بین شفت، محور و سایر قطعات مکانیکی استفاده می‌شود.
آیا رابط CNC را می‌توان برای دو قطر متفاوت ساخت؟
بله. می‌توان دو طرف رابط را با قطرهای متفاوت، پله یا ساختار مخروطی تولید کرد.
آیا امکان ساخت رابط رزوه‌دار وجود دارد؟
بله. امکان ایجاد رزوه داخلی، خارجی یا ترکیبی از هر دو بر اساس نقشه وجود دارد.
آیا رابط CNC با کوپلینگ تفاوت دارد؟
بله. کوپلینگ معمولاً برای اتصال دو شفت و انتقال گشتاور طراحی می‌شود، در حالی که رابط کاربرد عمومی‌تری برای ایجاد یا تبدیل یک اتصال مکانیکی دارد.
آیا امکان ساخت رابط برای موتور و گیربکس وجود دارد؟
بله. در صورت مشخص بودن ابعاد و نوع اتصال، می‌توان رابط یا آداپتور سفارشی برای مجموعه‌های موتور، گیربکس و سایر تجهیزات طراحی و تولید کرد.
آیا ساخت رابط بدون نقشه امکان دارد؟
در بسیاری از موارد بله. می‌توانید ابعاد قطعه، عکس اندازه‌گذاری‌شده یا نمونه فیزیکی را ارسال کنید تا امکان ساخت بررسی شود.
برای سفارش رابط تراشکاری چه فایلی ارسال کنیم؟
فایل STEP یا STP و نقشه PDF اندازه‌گذاری‌شده گزینه‌های مناسبی هستند. برای قطعات پیچیده، فایل سه‌بعدی به همراه نقشه دارای تلرانس و جزئیات اتصال توصیه می‌شود.
