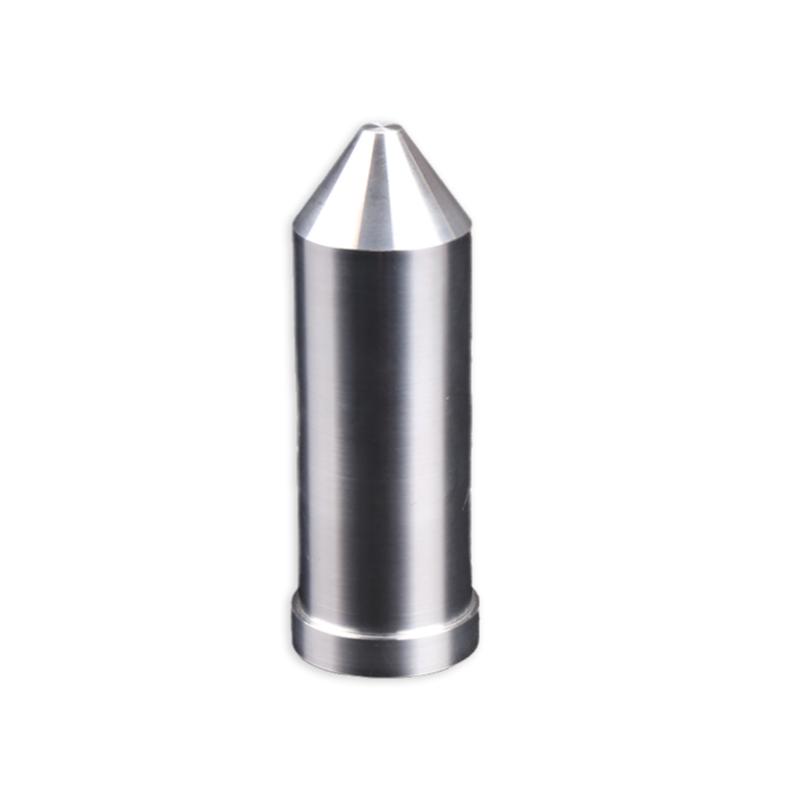

پین دقیق و تلرانسی CNC برای قطعات و مجموعه‌هایی تولید می‌شود که قطر، طول، فیت و موقعیت ابعادی پین در عملکرد آن‌ها اهمیت زیادی دارد. این پین بر اساس نقشه، تلرانس و مشخصات فنی موردنیاز با تراش CNC ساخته می‌شود
محصولات مرتبط
در بسیاری از مجموعه‌های مکانیکی، یک اختلاف کوچک در قطر پین یا سوراخ مقابل می‌تواند باعث ایجاد لقی، سخت شدن مونتاژ یا کاهش دقت موقعیت قطعات شود. در چنین کاربردهایی استفاده از پین دقیق و تلرانسی CNC اهمیت بیشتری پیدا می‌کند.
در این محصول تمرکز اصلی روی کنترل ابعاد مشخص‌شده در نقشه، به‌خصوص قطر، طول، پله‌ها، شانه‌ها و فیت بین پین و قطعه مقابل است.
این نوع پین می‌تواند برای موقعیت‌دهی، اتصال، هدایت یا ایجاد محور در مجموعه‌های مکانیکی استفاده شود؛ بنابراین کاربرد نهایی پین باید هنگام انتخاب تلرانس و متریال در نظر گرفته شود.
کاربردهای پین دقیق و تلرانسی
- فیکسچرهای دقیق
- جیگ‌های صنعتی
- تجهیزات مونتاژ
- ماشین‌آلات صنعتی
- قطعات مکانیکی دقیق
- موقعیت‌دهی قطعات
- اتصال قطعات با فیت مشخص
- مکانیزم‌های حرکتی
- تجهیزات تولید
- خطوط تولید
- قطعات یدکی دقیق
- مجموعه‌های مکانیکی حساس به لقی
انواع پین دقیق قابل ساخت

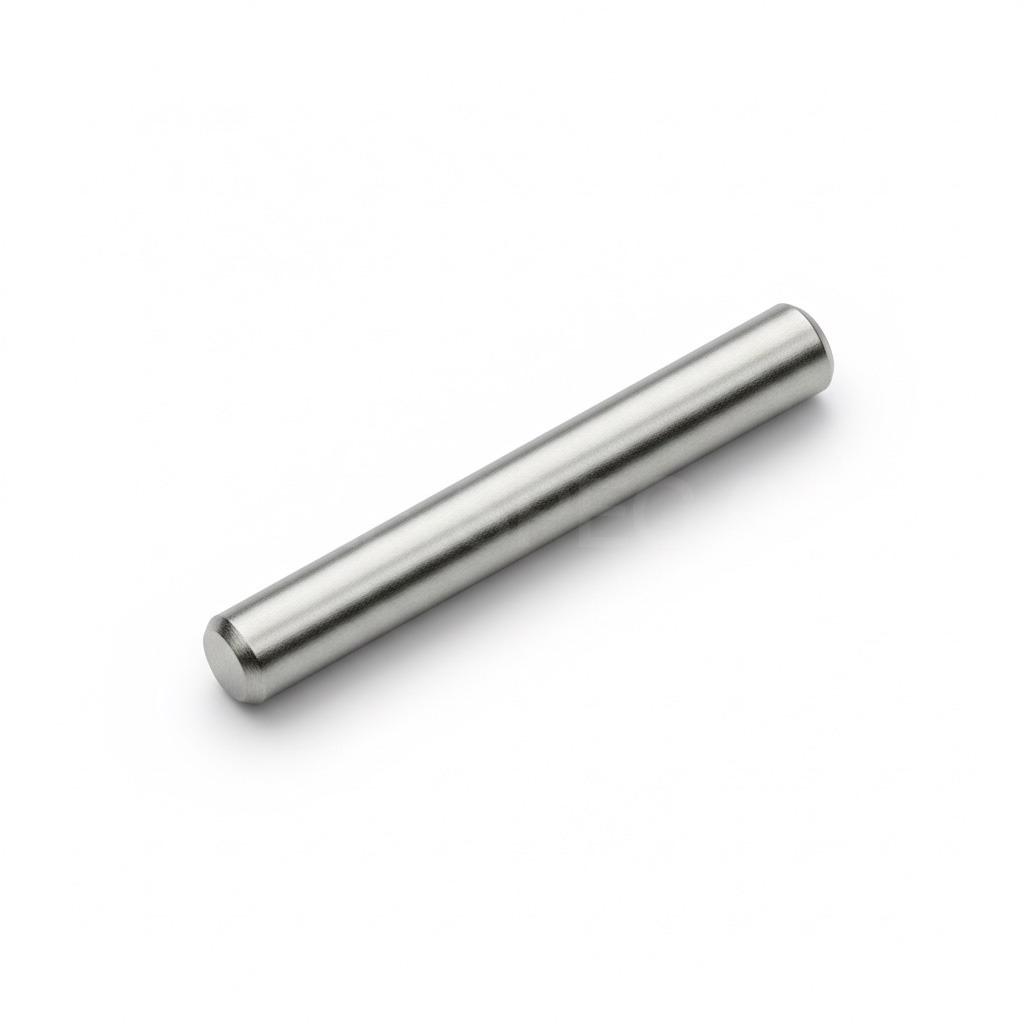

پین استوانه‌ای دقیق
برای کاربردهایی که کنترل قطر و طول اهمیت اصلی دارد.
پین موقعیت‌دهی دقیق
برای تعیین موقعیت تکرارپذیر قطعات در فیکسچر و تجهیزات مونتاژ.
پین شانه‌دار دقیق
دارای شانه با ابعاد کنترل‌شده برای تعیین عمق و موقعیت.

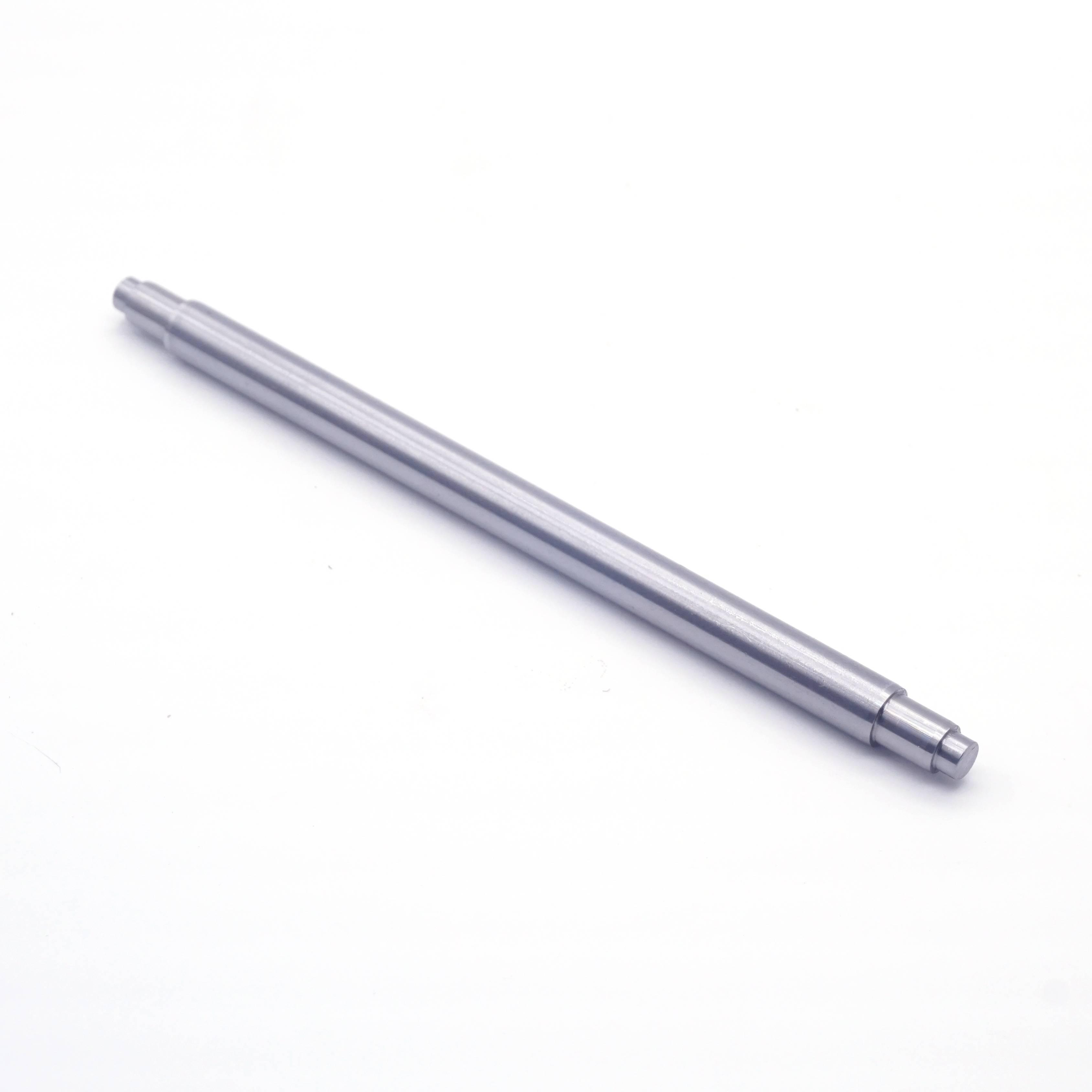

پین پله‌ای دقیق
دارای چند قطر مشخص با تلرانس‌های موردنیاز.
پین سفارشی تلرانسی
ساخت کامل طبق نقشه و مشخصات فنی مشتری.
اهمیت تلرانس و فیت
در پین‌های دقیق، تنها اندازه اسمی اهمیت ندارد؛ بلکه تلرانس واقعی قطر و ابعاد قطعه نیز باید با قطعه مقابل هماهنگ باشد.
برای مثال، اگر پین داخل یک سوراخ موقعیت‌دهی قرار می‌گیرد، مشخص بودن قطر سوراخ و تلرانس آن به انتخاب قطر مناسب پین کمک می‌کند.
نوع فیت می‌تواند بسته به کاربرد متفاوت باشد؛ بنابراین بهتر است مشخصات فنی موردنیاز در نقشه درج شود و از انتخاب خودسرانه تلرانس برای کاربردهای حساس خودداری شود.
جنس و متریال
با توجه به کاربرد می‌توان پین دقیق را از متریال مناسب ماشینکاری تولید کرد:
- فولاد
- فولاد کربنی
- استیل
- آلومینیوم
- برنج
- سایر فلزات مناسب ماشینکاری
انتخاب متریال باید بر اساس بار، سایش، خوردگی، وزن و شرایط کاری قطعه انجام شود.
روش ساخت
ساخت پین دقیق عمدتاً با تراش CNC انجام می‌شود.
بسته به طراحی، امکان ماشینکاری موارد زیر وجود دارد:
- قطرهای دقیق
- طول‌های مشخص
- پله
- شانه
- پخ
- شعاع
- شیار
- رزوه
- سوراخ محوری
در صورت وجود جزئیات جانبی مانند سوراخ، تخت یا جای خار، می‌توان از فرز CNC برای عملیات تکمیلی استفاده کرد.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر پین | سفارشی |
| طول | سفارشی |
| تعداد قطرها | طبق نقشه |
| قطر شانه | طبق نقشه |
| طول قسمت‌های مختلف | سفارشی |
| تلرانس قطر | طبق نقشه |
| تلرانس طول | طبق نقشه |
| نوع فیت | طبق کاربرد و نقشه |
| پخ و شعاع | قابل ساخت |
| شیار | قابل ساخت |
| رزوه | در صورت نیاز |
| سوراخ محوری | در صورت نیاز |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | نمونه تا تیراژ |
| ساخت طبق نمونه | امکان‌پذیر |
اطلاعات لازم برای سفارش
برای تولید پین دقیق، اطلاعات زیر اهمیت ویژه‌ای دارد:
- قطر اسمی پین
- تلرانس قطر
- طول کلی
- تلرانس طول
- قطر و تلرانس سوراخ مقابل
- نوع فیت
- میزان لقی موردنیاز در صورت مشخص بودن
- شانه یا پله
- پخ و شعاع
- جنس
- تعداد
اگر پین برای یک مجموعه موجود تولید می‌شود، ارسال نقشه قطعه مقابل یا مشخصات سوراخ محل نصب می‌تواند به انتخاب دقیق‌تر ابعاد کمک کند.
فایل مناسب برای سفارش
فرمت‌های پیشنهادی:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
برای این محصول، PDF نقشه فنی دارای تلرانس‌ها و مشخصات فیت اهمیت زیادی دارد.
DXF به‌تنهایی برای قطعات سه‌بعدی تراشکاری معمولاً اطلاعات کاملی درباره تلرانس‌ها و هندسه قطعه ارائه نمی‌کند.
عوامل مؤثر بر قیمت
- جنس متریال
- قطر و طول
- تعداد قطرها
- تلرانس موردنیاز
- پیچیدگی هندسه
- شانه و پله
- شیار و رزوه
- عملیات فرزکاری تکمیلی
- تعداد قطعات
- زمان ماشینکاری
- نیاز به کنترل ابعادی بیشتر
مزایای ساخت سفارشی
- تولید مطابق نقشه
- کنترل دقیق ابعاد
- امکان ساخت فیت‌های مختلف
- مناسب قطعات حساس به لقی
- امکان تولید قطرهای غیر استاندارد
- ساخت از روی نمونه
- مناسب قطعات یدکی دقیق
- امکان تولید نمونه و تیراژ
اطلاعات لازم برای استعلام قیمت
جنس + قطر + تلرانس قطر + طول + تلرانس طول + قطر سوراخ مقابل + نوع فیت + تعداد + فایل یا نقشه
سوالات متداول
پین دقیق و تلرانسی CNC چیست؟
پینی است که برای کاربردهای حساس به دقت ابعادی، فیت و لقی طبق تلرانس مشخص تولید می‌شود.
آیا هر پین CNC یک پین دقیق محسوب می‌شود؟
خیر. دقت موردنیاز باید بر اساس نقشه و کاربرد تعیین شود و اصطلاح «دقیق و تلرانسی» در این صفحه برای سفارش‌هایی است که کنترل مشخص ابعاد و فیت اهمیت دارد.
آیا امکان ساخت پین با تلرانس سفارشی وجود دارد؟
بله، در صورت ارائه نقشه فنی، ابعاد و تلرانس‌های موردنیاز می‌توان قطعه را بر اساس مشخصات اعلام‌شده تولید کرد.
برای تعیین فیت پین چه اطلاعاتی لازم است؟
قطر پین، قطر سوراخ مقابل، تلرانس هر دو و نوع کاربرد یا فیت موردنظر باید مشخص باشد.
آیا پین دقیق از فولاد و استیل ساخته می‌شود؟
بله، انتخاب متریال بر اساس شرایط کاری و قابلیت ماشینکاری انجام می‌شود.
آیا امکان ساخت پین دقیق از روی نمونه وجود دارد؟
بله، نمونه فیزیکی می‌تواند برای اندازه‌گیری و بازسازی هندسه قطعه استفاده شود.
آیا امکان ساخت شیار و رزوه روی پین دقیق وجود دارد؟
بله، در صورت درج در نقشه می‌توان این جزئیات را در فرآیند تراش یا فرز CNC ایجاد کرد.
برای سفارش پین دقیق چه فایلی ارسال کنیم؟
STEP/STP، IGES/IGS و به‌خصوص PDF نقشه فنی دارای ابعاد، تلرانس و مشخصات فیت مناسب هستند.
