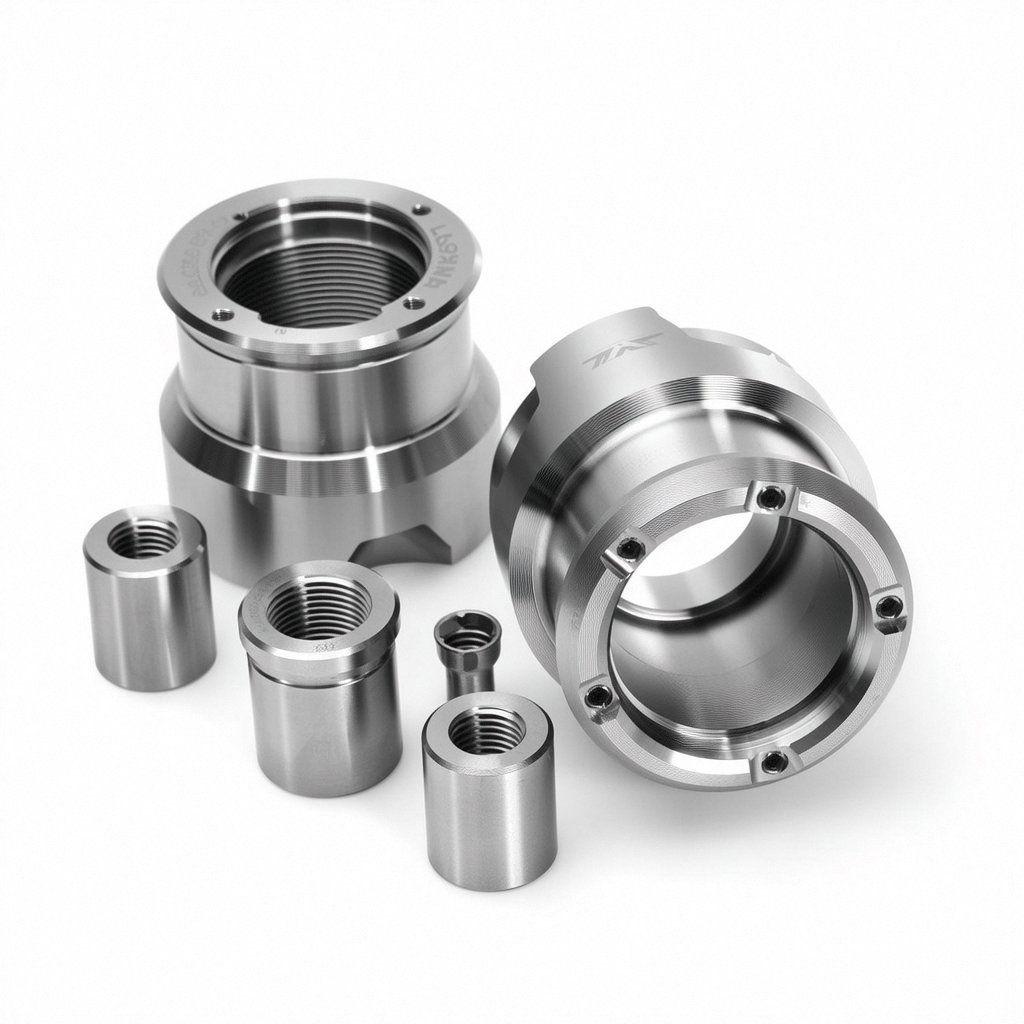

قطعات رزوه‌دار تراشکاری CNC قطعات فلزی سفارشی هستند که یک یا چند بخش آنها دارای رزوه داخلی یا خارجی است. این قطعات می‌توانند به شکل استوانه‌ای، پله‌ای، شانه‌دار، توخالی، فلنج‌دار یا ترکیبی ساخته شوند.قطر، طول، نوع رزوه، گام رزوه، طول قسمت رزوه‌دار و سایر ابعاد قطعه بر اساس نقشه، فایل سه‌بعدی یا نمونه تعیین می‌شود
محصولات مرتبط
رزوه یکی از پرکاربردترین روش‌های اتصال در قطعات مکانیکی و صنعتی است. در بسیاری از ماشین‌آلات، یک قطعه باید به قطعه دیگر پیچ شود یا یک پیچ، شفت، مهره یا اتصال‌دهنده داخل آن قرار بگیرد.
در چنین مواردی، تراش CNC امکان ساخت قطعات رزوه‌دار با ابعاد مشخص و قابل کنترل را فراهم می‌کند.
این قطعات می‌توانند دارای:
- رزوه خارجی
- رزوه داخلی
- رزوه در دو طرف
- چند بخش رزوه‌دار
- رزوه همراه با پله
- رزوه همراه با شانه
- سوراخ و بورینگ
- جای خار
- شیار
- فلنج
باشند.
طراحی قطعه بر اساس کاربرد نهایی انجام می‌شود تا ابعاد و نوع رزوه با قطعه مقابل هماهنگ باشد.
رزوه داخلی و خارجی

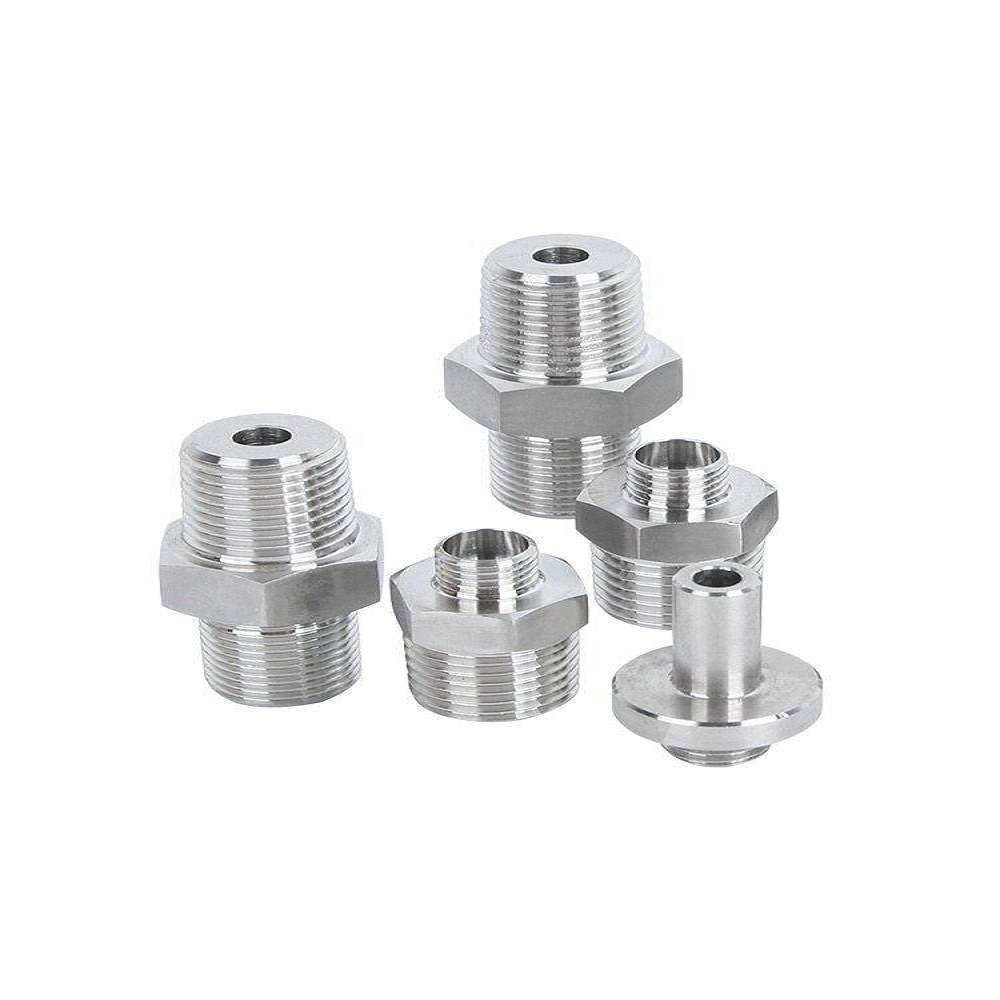

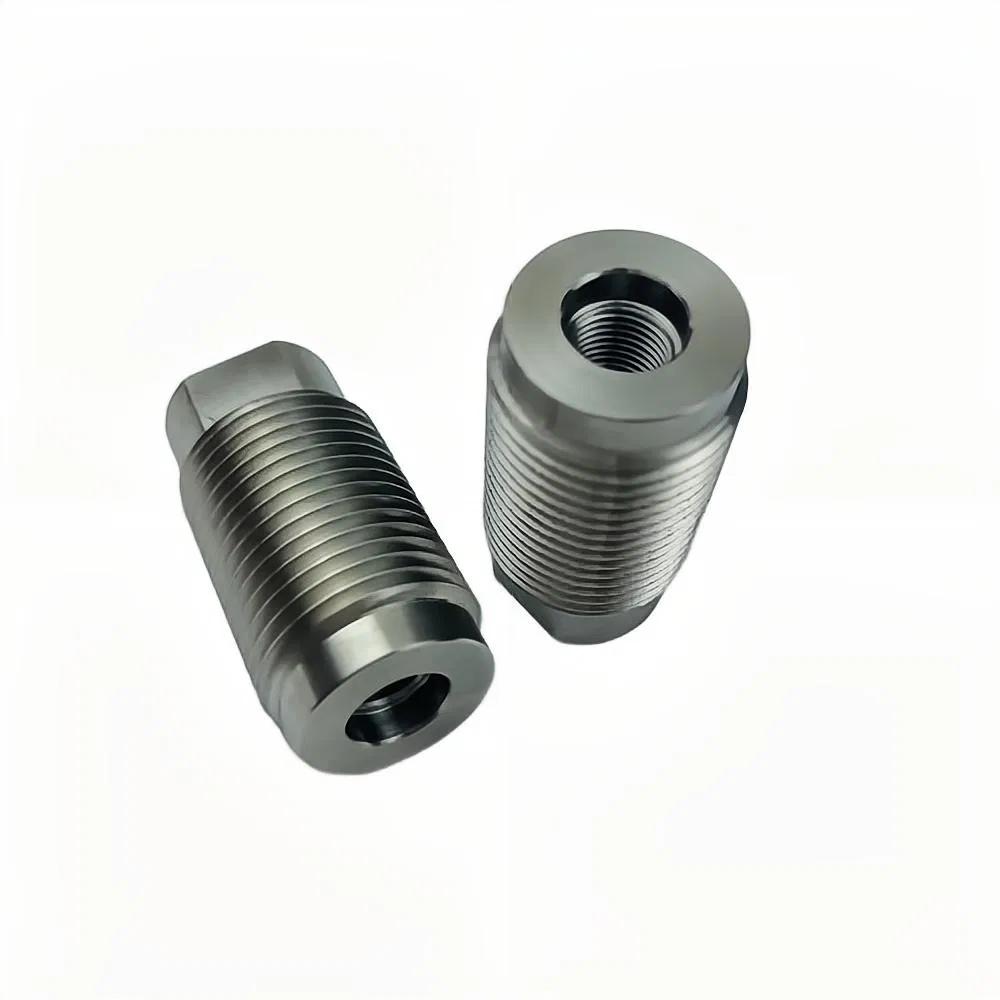

قطعات با رزوه خارجی
در این نوع قطعه، رزوه روی سطح بیرونی ایجاد می‌شود.
نمونه‌های رایج شامل:
- شفت رزوه‌دار
- پین رزوه‌دار
- رابط رزوه‌ای
- مغزی خارجی
- بوش دارای رزوه خارجی
- قطعات اتصال‌دهنده سفارشی
است
قطعات با رزوه داخلی
در این حالت رزوه در داخل سوراخ قطعه ایجاد می‌شود.
این ساختار در مواردی مانند:
- بوش رزوه‌دار
- رابط رزوه داخلی
- مغزی داخلی
- آداپتور
- قطعات اتصال ماشین‌آلات
کاربرد دارد.

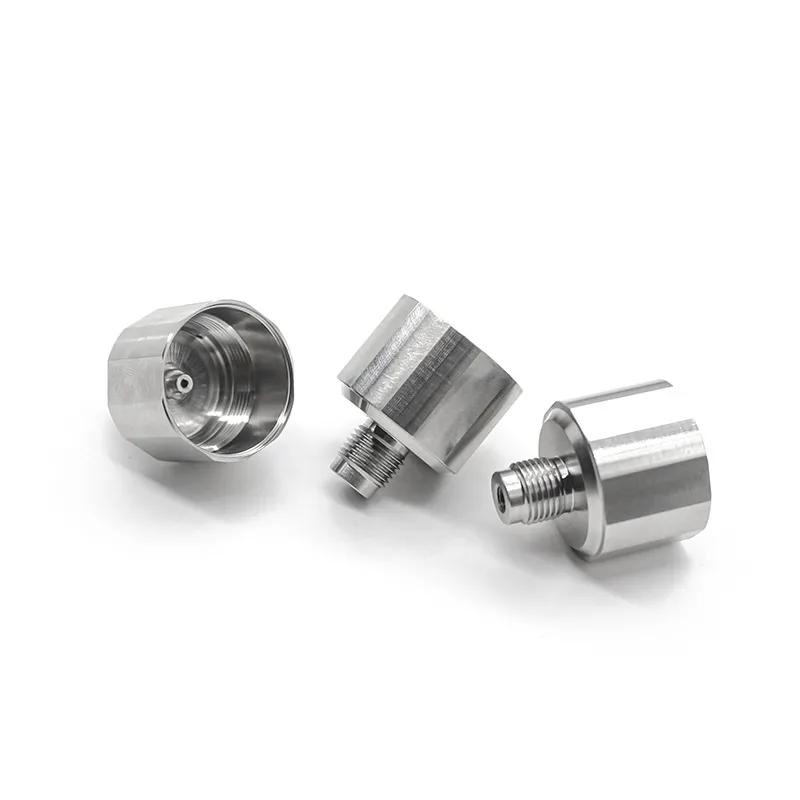

رزوه داخلی و خارجی همزمان
در صورت نیاز می‌توان یک قطعه را طوری طراحی کرد که یک قسمت آن رزوه خارجی و قسمت دیگر آن رزوه داخلی داشته باشد.
این ساختار برای قطعات تبدیلی و رابط‌های سفارشی کاربرد زیادی دارد.

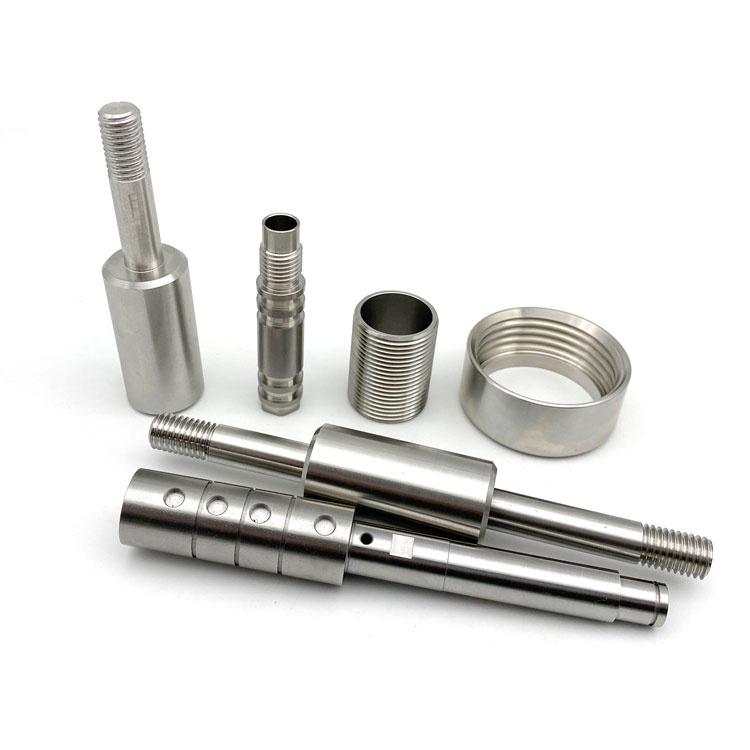

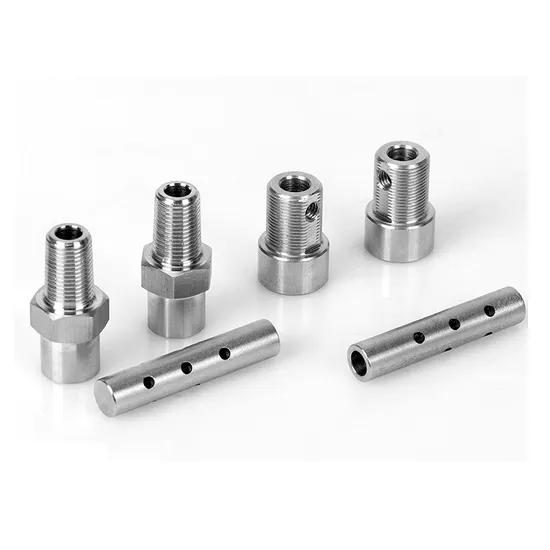

انواع قطعات رزوه‌دار قابل ساخت
بر اساس هندسه و کاربرد، می‌توان انواع زیر را تولید کرد:
- قطعات رزوه‌دار استوانه‌ای
- قطعات رزوه‌دار پله‌ای

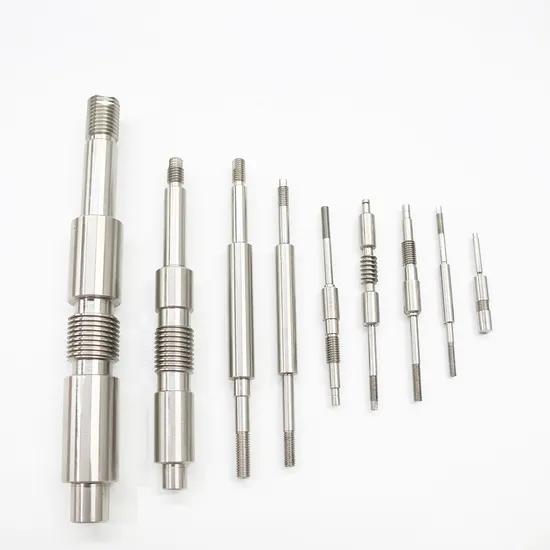

- شفت رزوه‌دار
- محور رزوه‌دار
- پین رزوه‌دار
- بوش رزوه‌دار
- رینگ رزوه‌دار
- رابط رزوه‌دار
- مغزی رزوه‌دار
- آداپتور رزوه‌دار
- قطعات دارای رزوه دوطرفه
- قطعات دارای رزوه داخلی و خارجی
- قطعات رزوه‌دار فلنج‌دار
- قطعات رزوه‌دار سفارشی
برای جلوگیری از تداخل صفحات، محصولات تخصصی مانند شفت رزوه‌دار CNC، محور رزوه‌دار CNC، بوش رزوه‌دار CNC و رینگ رزوه‌دار CNC می‌توانند در صفحات اختصاصی خود نیز معرفی شوند و این صفحه روی عبارت عمومی «قطعات رزوه‌دار تراشکاری CNC» تمرکز کند
انواع رزوه
نوع رزوه باید بر اساس قطعه مقابل و استاندارد مورد استفاده مشخص شود.
بسته به نقشه پروژه، می‌توان مشخصاتی مانند موارد زیر را تعیین کرد:
- قطر اسمی رزوه
- گام رزوه
- طول رزوه
- رزوه داخلی یا خارجی
- جهت رزوه
- رزوه راست‌گرد
- رزوه چپ‌گرد
- استاندارد رزوه
- تلرانس رزوه
برای ساخت دقیق، بهتر است استاندارد و مشخصات رزوه در نقشه یا اطلاعات سفارش مشخص باشد.
کاربرد قطعات رزوه‌دار CNC
این قطعات در بخش‌های مختلف صنعتی قابل استفاده هستند:
- ماشین‌آلات صنعتی
- تجهیزات مکانیکی
- خطوط تولید
- تجهیزات انتقال حرکت
- پمپ‌ها
- گیربکس‌ها
- موتور و الکتروموتور
- فیکسچر و جیگ
- تجهیزات اتوماسیون
- قطعات اتصال
- قطعات تعمیراتی
- ساخت قطعات یدکی
- تجهیزات سفارشی
- مکانیزم‌های پیچ و اتصال
- مجموعه‌های شفت و محور
ساخت قطعات رزوه‌دار با تراش CNC
فرآیند ساخت بر اساس شکل قطعه و نوع رزوه انجام می‌شود.
عملیات قابل انجام می‌تواند شامل موارد زیر باشد:
- تراش قطر خارجی
- تراش قطر داخلی
- رزوه‌کاری خارجی
- رزوه‌کاری داخلی
- سوراخ‌کاری
- بورینگ
- ایجاد پله
- ایجاد شانه
- ایجاد شیار
- ایجاد پخ
- ایجاد شعاع
- ایجاد نشیمن
در صورت وجود جزئیات غیرمحوری مانند جای خار، سوراخ جانبی یا سطح تخت، امکان انجام عملیات تکمیلی با فرز CNC نیز وجود دارد.
جنس قطعات رزوه‌دار
فولاد
برای بسیاری از قطعات مکانیکی و صنعتی قابل استفاده است و انتخاب رایجی برای قطعات رزوه‌دار محسوب می‌شود.
استیل
برای محیط‌هایی که مقاومت در برابر خوردگی اهمیت دارد، می‌توان از انواع مناسب استیل استفاده کرد.
آلومینیوم
برای قطعاتی که وزن پایین‌تر اهمیت دارد، آلومینیوم قابل بررسی است.
برنج
برای برخی قطعات خاص و رابط‌ها نیز می‌توان از برنج استفاده کرد.
انتخاب نهایی متریال به نوع بار، شرایط محیطی، نوع اتصال و مشخصات پروژه بستگی دارد.
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع قطعه | رزوه‌دار سفارشی |
| جنس | فولاد، استیل، آلومینیوم، برنج و متریال مناسب |
| نوع رزوه | داخلی یا خارجی |
| قطر رزوه | سفارشی |
| گام رزوه | سفارشی |
| طول رزوه | سفارشی |
| جهت رزوه | راست‌گرد یا چپ‌گرد طبق نقشه |
| تعداد رزوه‌ها | قابل سفارش |
| قطر خارجی | سفارشی |
| قطر داخلی | سفارشی |
| طول کلی | سفارشی |
| پله و شانه | قابل ساخت |
| شیار | قابل ساخت |
| جای خار | قابل انجام |
| سوراخ جانبی | قابل انجام |
| تلرانس | طبق نقشه |
| پرداخت سطح | قابل سفارش |
| تعداد | نمونه، محدود یا تیراژ |
اطلاعات مورد نیاز برای سفارش
برای جلوگیری از خطا در ساخت قطعات رزوه‌دار، بهتر است اطلاعات زیر ارسال شود:
- قطر رزوه
- گام رزوه
- طول رزوه
- داخلی یا خارجی بودن رزوه
- راست‌گرد یا چپ‌گرد بودن
- قطرهای دیگر قطعه
- طول کلی
- نوع اتصال
- قطعه مقابل
- جنس موردنظر
- تلرانس‌های مهم
- تعداد قطعات
اگر قطعه قرار است با یک قطعه موجود جفت شود، ارائه ابعاد قطعه مقابل یا نمونه آن می‌تواند به تعیین دقیق مشخصات کمک کند.
فایل مناسب برای سفارش
برای قطعات رزوه‌دار تراشکاری CNC، فایل‌های زیر مناسب هستند:
- STEP / STP
- IGES / IGS
- فایل سه‌بعدی CAD
- نقشه PDF دارای اندازه‌گذاری
- نقشه فنی دوبعدی
- نمونه فیزیکی
در نقشه باید مشخصات رزوه، قطر، گام و طول رزوه مشخص باشد.
فایل DXF به‌تنهایی معمولاً برای قطعه تراشکاری سه‌بعدی و رزوه‌دار اطلاعات کاملی ارائه نمی‌کند.
کنترل و دقت ساخت
در قطعات رزوه‌دار، تنها قطر ظاهری قطعه اهمیت ندارد. هماهنگی رزوه با قطعه مقابل نیز بسیار مهم است.
مواردی مانند:
- قطر
- گام
- طول رزوه
- عمق رزوه
- قطر داخلی
- قطر خارجی
- تلرانس
- هم‌محوری
- طول کلی
باید بر اساس نقشه و کاربرد کنترل شوند
عوامل مؤثر بر قیمت
قیمت ساخت قطعات رزوه‌دار به عوامل مختلفی بستگی دارد:
- جنس و ابعاد متریال
- قطر قطعه
- طول قطعه
- نوع رزوه
- قطر و گام رزوه
- طول رزوه
- داخلی یا خارجی بودن رزوه
- تعداد عملیات ماشین‌کاری
- تلرانس مورد نیاز
- عملیات فرزکاری تکمیلی
- تعداد سفارش
- زمان ماشین‌کاری
بنابراین قیمت نهایی پس از بررسی نقشه یا مشخصات قطعه اعلام می‌شود.
مزایای ساخت قطعات رزوه‌دار CNC
- امکان ساخت طبق نقشه
- امکان تولید رزوه داخلی و خارجی
- امکان ساخت رزوه‌های سفارشی
- کنترل دقیق ابعاد
- مناسب قطعات یدکی
- مناسب تعمیر ماشین‌آلات
- امکان ساخت نمونه و تیراژ
- امکان استفاده از فولاد و استیل
- امکان ترکیب تراش و فرز CNC
- امکان ساخت قطعات پیچیده‌تر همراه با پله، شیار و سوراخ
مراحل سفارش
- ارسال نقشه، فایل سه‌بعدی یا نمونه
- بررسی نوع و مشخصات رزوه
- تعیین جنس قطعه
- بررسی ابعاد و تلرانس‌ها
- اعلام قیمت ساخت
- تراشکاری CNC
- رزوه‌کاری داخلی یا خارجی
- انجام فرزکاری تکمیلی در صورت نیاز
- کنترل ابعاد و رزوه
- تحویل قطعه
سوالات متداول
قطعات رزوه‌دار تراشکاری CNC چه هستند؟
قطعاتی هستند که بخشی از سطح داخلی یا خارجی آنها با رزوه ساخته شده و برای اتصال یا درگیری با قطعه مقابل مورد استفاده قرار می‌گیرند.
آیا رزوه داخلی و خارجی هر دو قابل ساخت هستند؟
بله. بسته به هندسه قطعه، امکان ایجاد رزوه داخلی، خارجی یا هر دو روی یک قطعه وجود دارد.
آیا قطعه رزوه‌دار سفارشی طبق نمونه ساخته می‌شود؟
بله. در صورت امکان اندازه‌گیری نمونه، می‌توان مشخصات لازم برای ساخت را بررسی کرد.
آیا شفت رزوه‌دار هم تولید می‌شود؟
بله. شفت رزوه‌دار یکی از انواع قطعات رزوه‌دار CNC است و در صورت وجود نقشه یا ابعاد قابل ساخت است.
آیا امکان ساخت رزوه چپ‌گرد وجود دارد؟
در صورت مشخص بودن استاندارد و مشخصات رزوه در نقشه، امکان بررسی و ساخت رزوه چپ‌گرد وجود دارد.
برای سفارش قطعه رزوه‌دار چه فایلی ارسال کنیم؟
فایل STEP یا STP به همراه نقشه PDF دارای مشخصات رزوه گزینه مناسبی است. در صورت نبود فایل سه‌بعدی، نقشه فنی کامل یا نمونه قطعه نیز قابل بررسی است.
آیا قطعات رزوه‌دار از استیل ساخته می‌شوند؟
بله. بر اساس کاربرد و شرایط محیطی، امکان ساخت قطعات رزوه‌دار از استیل وجود دارد.
آیا امکان ساخت قطعه رزوه‌دار با جای خار یا سوراخ جانبی وجود دارد؟
بله. در صورت نیاز، پس از تراش CNC می‌توان برخی جزئیات غیرمحوری مانند جای خار یا سوراخ جانبی را با فرز CNC ایجاد کرد
