پین رزوه‌دار CNC قطعه‌ای فلزی است که علاوه بر بخش استوانه‌ای، دارای رزوه داخلی یا خارجی برای اتصال، تثبیت، تنظیم یا مونتاژ قطعات است. این محصول با تراش CNC و بر اساس قطر، طول، نوع و گام رزوه موردنیاز تولید می‌شود
محصولات مرتبط
پین رزوه‌دار CNC برای مجموعه‌هایی استفاده می‌شود که علاوه بر عملکرد یک پین، به اتصال رزوه‌ای نیز نیاز دارند. وجود رزوه امکان بستن، تنظیم یا تثبیت قطعه را فراهم می‌کند و می‌تواند جایگزین مناسبی برای برخی اتصالات غیرقابل تنظیم باشد.
رزوه می‌تواند در بخشی از طول پین یا در طول مشخصی از آن ایجاد شود. همچنین بسته به طراحی، امکان استفاده از رزوه‌های استاندارد یا رزوه سفارشی وجود دارد.
قطر بدنه، طول پین، طول قسمت رزوه‌دار، نوع رزوه، گام رزوه و تلرانس همگی می‌توانند مطابق نقشه تولید شوند.
کاربردهای پین رزوه‌دار
- اتصال قطعات مکانیکی
- تثبیت قطعات
- موقعیت‌دهی قابل تنظیم
- مکانیزم‌های صنعتی
- ماشین‌آلات
- فیکسچر و جیگ
- تجهیزات مونتاژ
- خطوط تولید
- قطعات یدکی
- اتصالات مکانیکی سفارشی
- مکانیزم‌های تنظیمی
- مجموعه‌های صنعتی
انواع پین رزوه‌دار

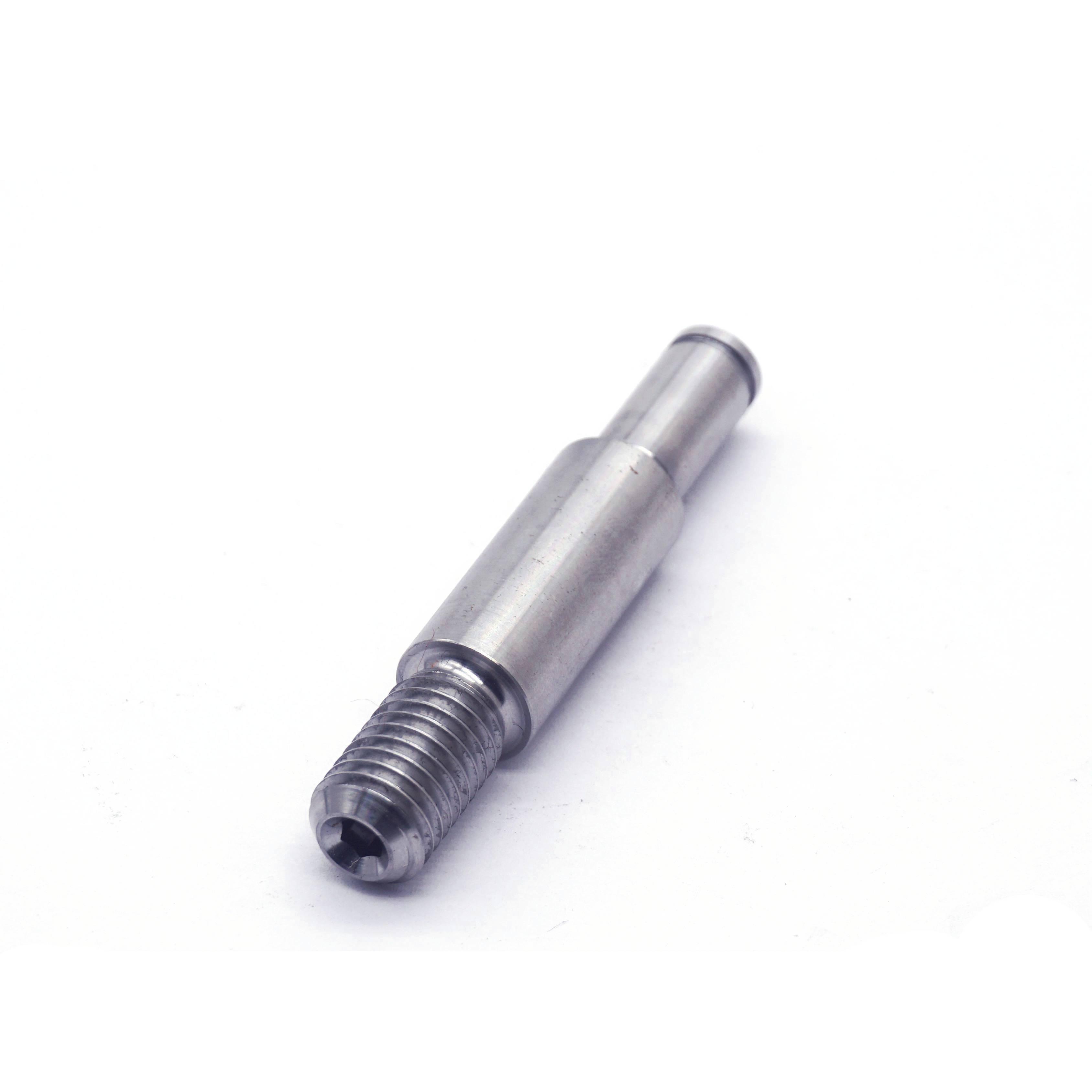

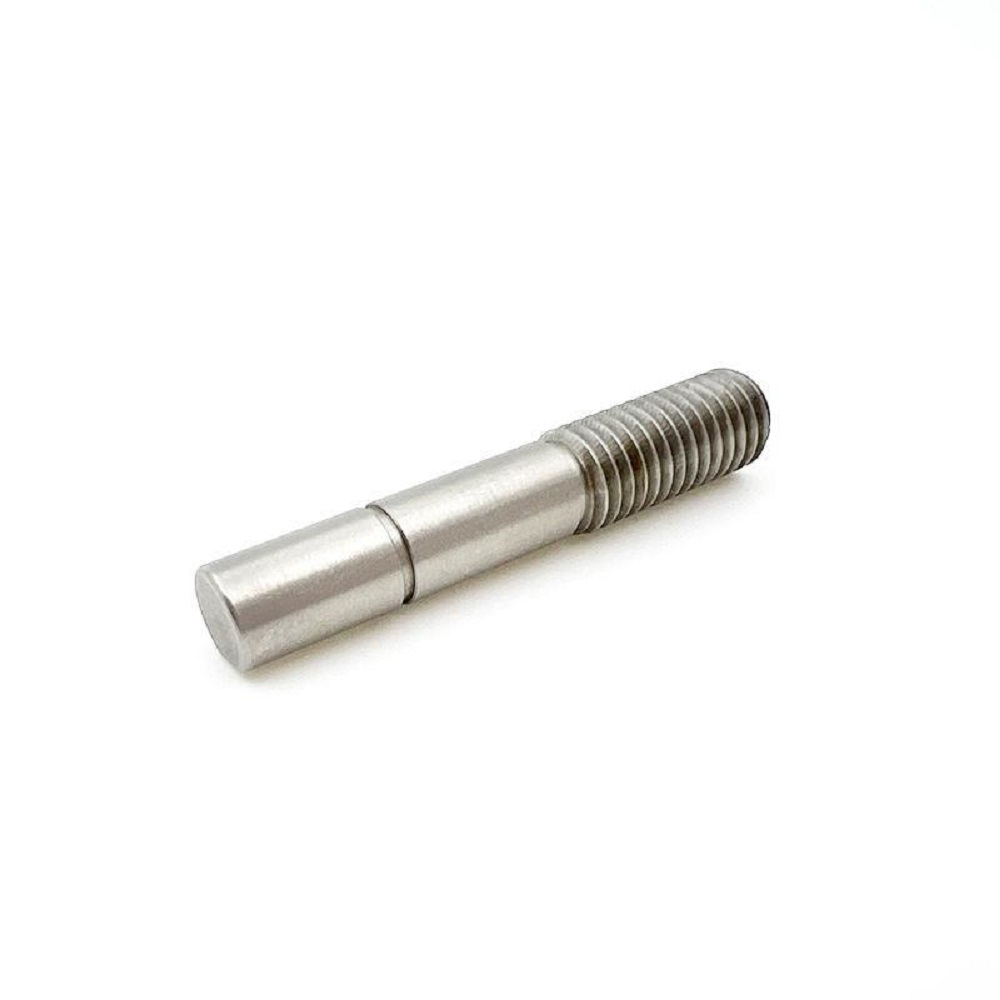

پین با رزوه خارجی
قسمت بیرونی پین دارای رزوه است و می‌تواند با مهره یا رزوه داخلی قطعه مقابل درگیر شود.
پین با رزوه داخلی
رزوه داخل سوراخ ایجاد می‌شود و امکان اتصال پیچ یا قطعه رزوه‌دار را فراهم می‌کند.
پین دو سر رزوه‌دار
در صورت نیاز طراحی، دو طرف قطعه می‌توانند دارای قسمت رزوه‌دار باشند.

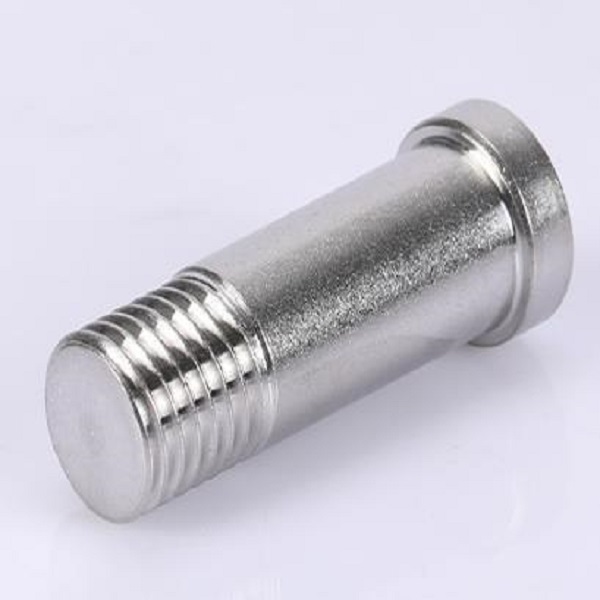

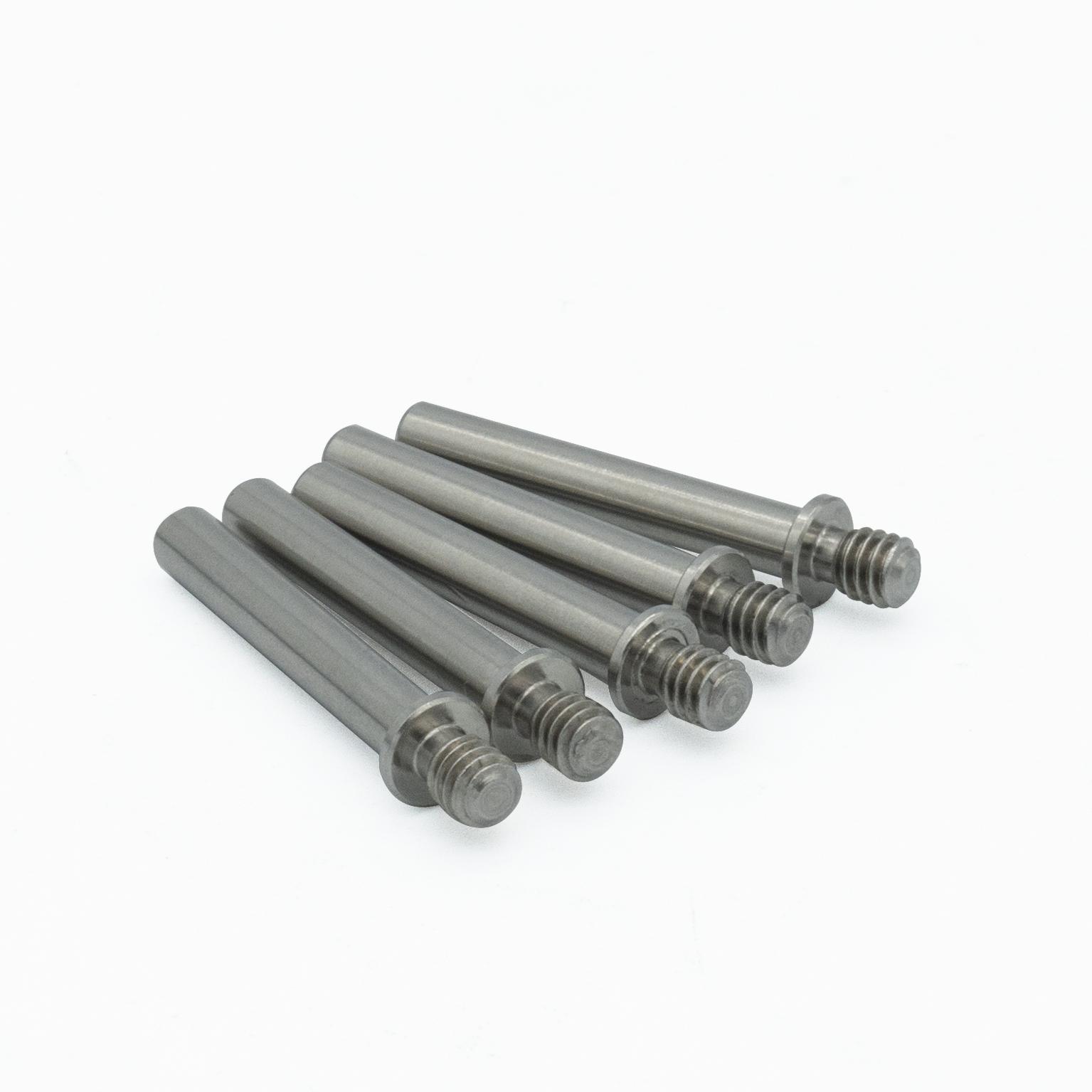

پین رزوه‌دار شانه‌ای
در صورت وجود شانه، می‌توان سطح توقف مشخصی برای مونتاژ ایجاد کرد.
پین رزوه‌دار سفارشی
قابل تولید بر اساس نقشه، فایل سه‌بعدی یا نمونه قطعه.
جنس و متریال
با توجه به شرایط کاری می‌توان پین را از متریال‌های مناسب ماشینکاری تولید کرد:
- فولاد
- فولاد کربنی
- استیل
- آلومینیوم
- برنج
- سایر فلزات قابل ماشینکاری
انتخاب متریال به میزان بار، نوع اتصال، سایش، خوردگی و شرایط محیطی بستگی دارد.
روش ساخت
ساخت پین رزوه‌دار عمدتاً با تراش CNC انجام می‌شود.
در فرآیند تولید می‌توان موارد زیر را طبق نقشه ایجاد کرد:
- قطر بدنه
- طول کلی
- قطر رزوه
- طول رزوه
- گام رزوه
- پخ
- شانه
- شیار
- سوراخ داخلی
در صورت وجود ویژگی‌هایی مانند سوراخ جانبی، تخت یا جای خار، امکان تکمیل قطعه با فرز CNC وجود دارد.
مشخصات فنی قابل سفارش
مشخصه - امکان ساخت
| قطر بدنه | سفارشی |
| طول کلی | سفارشی |
| نوع رزوه | طبق نقشه |
| رزوه داخلی | قابل ساخت |
| رزوه خارجی | قابل ساخت |
| گام رزوه | طبق طراحی |
| طول رزوه | سفارشی |
| تعداد رزوه‌ها | طبق نقشه |
| شانه | در صورت نیاز |
| شیار | قابل ساخت |
| پخ | قابل ساخت |
| تلرانس | طبق نقشه |
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب |
| تعداد | نمونه تا تیراژ |
اطلاعات مهم برای سفارش
برای ساخت پین رزوه‌دار دقیق، این اطلاعات را مشخص کنید:
- قطر بدنه
- طول کلی
- نوع رزوه
- قطر یا سایز رزوه
- گام رزوه
- طول قسمت رزوه‌دار
- داخلی یا خارجی بودن رزوه
- محل قرارگیری رزوه
- تلرانس
- جنس
- تعداد
در صورتی که پین در یک مجموعه موجود نصب می‌شود، اندازه و مشخصات قطعه مقابل نیز می‌تواند برای انتخاب صحیح ابعاد اهمیت داشته باشد.
فایل مناسب برای سفارش
فرمت‌های پیشنهادی:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- نمونه فیزیکی
برای قطعات تراشکاری CNC، فایل سه‌بعدی یا نقشه فنی دارای اندازه، رزوه و تلرانس معمولاً مناسب‌تر از DXF دوبعدی است.
عوامل مؤثر بر قیمت
قیمت پین رزوه‌دار به عوامل زیر بستگی دارد:
- جنس متریال
- قطر و طول پین
- نوع رزوه
- گام رزوه
- طول رزوه
- رزوه داخلی یا خارجی
- تعداد عملیات ماشینکاری
- تلرانس موردنیاز
- تعداد قطعات
- عملیات فرزکاری تکمیلی
مزایای ساخت سفارشی
- امکان ساخت رزوه‌های مختلف
- تولید بر اساس نقشه
- امکان ساخت ابعاد غیر استاندارد
- کنترل دقیق قطر و طول
- امکان تولید از روی نمونه
- مناسب قطعات یدکی
- مناسب ماشین‌آلات و تجهیزات صنعتی
- امکان تولید نمونه و تیراژ
اطلاعات لازم برای استعلام قیمت
جنس + قطر بدنه + طول + نوع رزوه + سایز و گام رزوه + طول رزوه + تعداد + فایل یا نقشه
سوالات متداول
پین رزوه‌دار CNC چیست؟
پینی استوانه‌ای است که بخشی از آن دارای رزوه داخلی یا خارجی بوده و برای اتصال، تثبیت یا تنظیم قطعات استفاده می‌شود.
آیا رزوه داخلی و خارجی هر دو قابل ساخت هستند؟
بله، با توجه به طراحی قطعه می‌توان رزوه داخلی یا خارجی ایجاد کرد.
آیا گام رزوه سفارشی قابل ساخت است؟
در صورت امکان ماشینکاری و ارائه مشخصات دقیق، رزوه موردنظر طبق نقشه بررسی و تولید می‌شود.
پین رزوه‌دار چه تفاوتی با پین ساده دارد؟
پین ساده عمدتاً برای اتصال یا موقعیت‌دهی استفاده می‌شود، اما پین رزوه‌دار علاوه بر عملکرد پین، امکان اتصال و تثبیت رزوه‌ای را نیز فراهم می‌کند.
آیا پین رزوه‌دار می‌تواند شانه هم داشته باشد؟
بله. در صورت نیاز می‌توان پین را به‌صورت شانه‌دار و رزوه‌دار طراحی و تولید کرد.
آیا ساخت پین رزوه‌دار از روی نمونه امکان‌پذیر است؟
بله، نمونه فیزیکی می‌تواند برای اندازه‌گیری و ساخت قطعه مشابه استفاده شود.
برای سفارش چه فایلی ارسال کنیم؟
STEP/STP، IGES/IGS یا PDF نقشه فنی دارای ابعاد و مشخصات رزوه مناسب هستند.
آیا پین رزوه‌دار از استیل تولید می‌شود؟
بله، در صورت مناسب بودن متریال برای کاربرد، امکان ساخت از استیل وجود دارد
