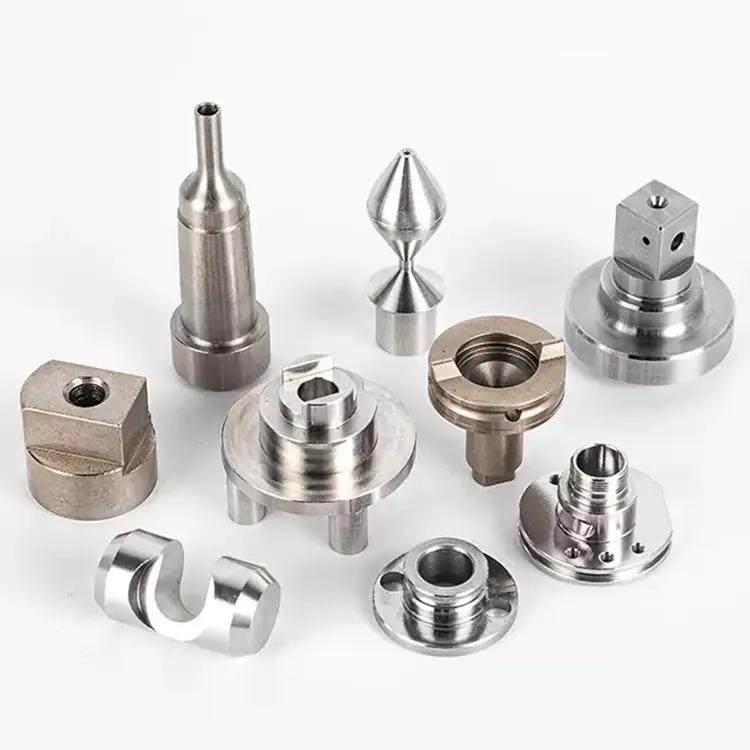

قطعات تراشکاری CNC طبق نقشه و نمونه برای سفارش‌هایی تولید می‌شوند که مشتری نقشه فنی، فایل سه‌بعدی، ابعاد یا نمونه فیزیکی قطعه را در اختیار دارد.قطعاتی مانند شفت، محور، بوش، پین، رینگ، اسلیو، هاب، رابط، قطعات رزوه‌دار و سایر قطعات قابل تراشکاری می‌توانند بر اساس مشخصات پروژه ساخته شوند
محصولات مرتبط
گاهی قطعه موردنیاز در بازار به‌صورت آماده پیدا نمی‌شود یا مشخصات آن با نیاز پروژه مطابقت ندارد. در این شرایط، ساخت قطعه بر اساس نقشه یا نمونه موجود می‌تواند راهکار مناسبی باشد.
در این نوع سفارش، نقشه یا نمونه قطعه مبنای بررسی قرار می‌گیرد و مشخصاتی مانند جنس، ابعاد، تلرانس، رزوه، شیار، سوراخ و سایر ویژگی‌های قطعه بررسی می‌شوند.
در صورت وجود فایل سه‌بعدی، امکان بررسی هندسه قطعه ساده‌تر خواهد بود. اگر نقشه یا فایل موجود نباشد، در بسیاری از موارد می‌توان نمونه فیزیکی و ابعاد آن را بررسی کرد.
این صفحه برای مشتریانی طراحی شده که مشخصات قطعه موردنظر خود را دارند و به دنبال ساخت سفارشی قطعه با تراش CNC هستند.
ساخت قطعه طبق نقشه

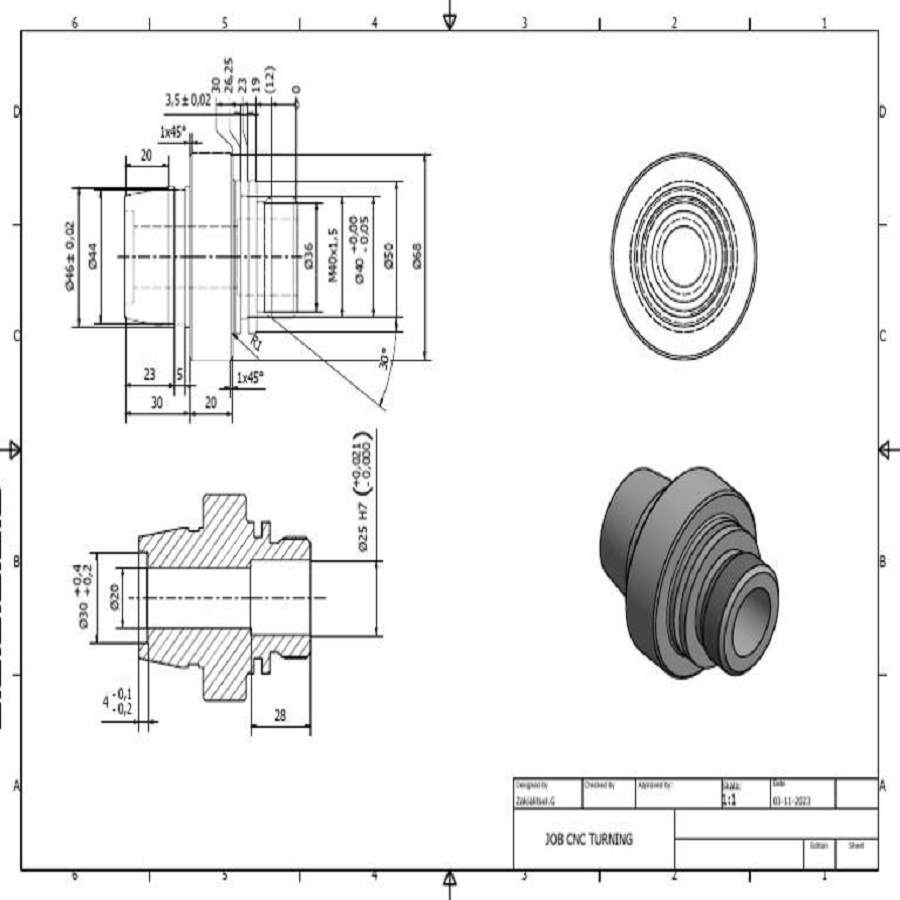

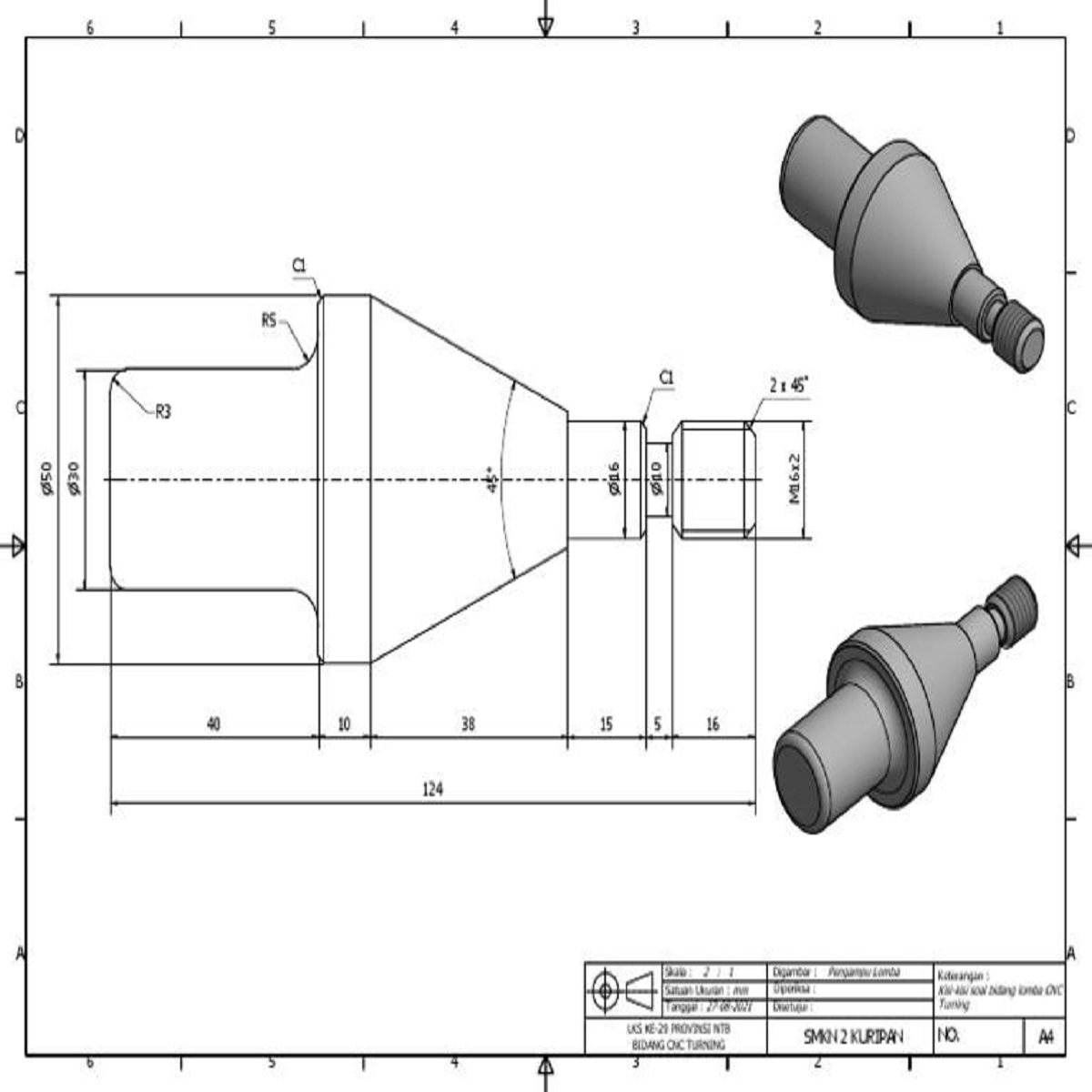

نقشه فنی می‌تواند اطلاعات اصلی موردنیاز برای ساخت را مشخص کند.
از جمله:
- قطر خارجی
- قطر داخلی
- طول
- پله‌ها
- شانه‌ها
- سوراخ‌ها
- رزوه داخلی
- رزوه خارجی
- شیارها
- جای خار
- شعاع‌ها
- پخ‌ها
- تلرانس ابعادی
- فیت
- زبری سطح
- الزامات هندسی در صورت وجود
هرچه نقشه کامل‌تر باشد، بررسی و تولید قطعه نیز با اطلاعات دقیق‌تری انجام می‌شود.
ساخت قطعه از روی فایل سه‌بعدی
اگر فایل سه‌بعدی قطعه در اختیار باشد، می‌توان از آن برای بررسی فرم و هندسه قطعه استفاده کرد.
فرمت‌های مناسب شامل:
- STEP
- STP
- IGES
- IGS
- سایر فایل‌های CAD سه‌بعدی قابل بررسی
برای قطعاتی که دارای تلرانس، فیت یا الزامات سطحی هستند، بهتر است فایل سه‌بعدی همراه با نقشه دوبعدی دارای اندازه‌گذاری ارسال شود.
فایل سه‌بعدی شکل قطعه را نشان می‌دهد، اما همه اطلاعات ساخت مانند برخی تلرانس‌ها، زبری سطح یا الزامات خاص لزوماً از مدل سه‌بعدی به‌تنهایی مشخص نمی‌شوند.
ساخت قطعه طبق نمونه
اگر نقشه یا فایل CAD موجود نباشد، می‌توان نمونه فیزیکی قطعه را برای بررسی ارائه کرد.
این روش برای مواردی مانند زیر کاربرد دارد:
- قطعات قدیمی
- قطعات فرسوده
- قطعات شکسته
- قطعاتی که نقشه آنها موجود نیست
- قطعات وارداتی
- قطعات ماشین‌آلات
- قطعات سفارشی
- قطعاتی که دیگر تولید نمی‌شوند
در صورت فرسوده بودن نمونه، باید توجه داشت که برخی ابعاد ممکن است به دلیل سایش از اندازه اصلی خارج شده باشند. بنابراین برای قطعات حساس، اطلاعات مربوط به محل نصب و قطعه مقابل نیز اهمیت دارد.
چه قطعاتی طبق نقشه و نمونه ساخته می‌شوند؟

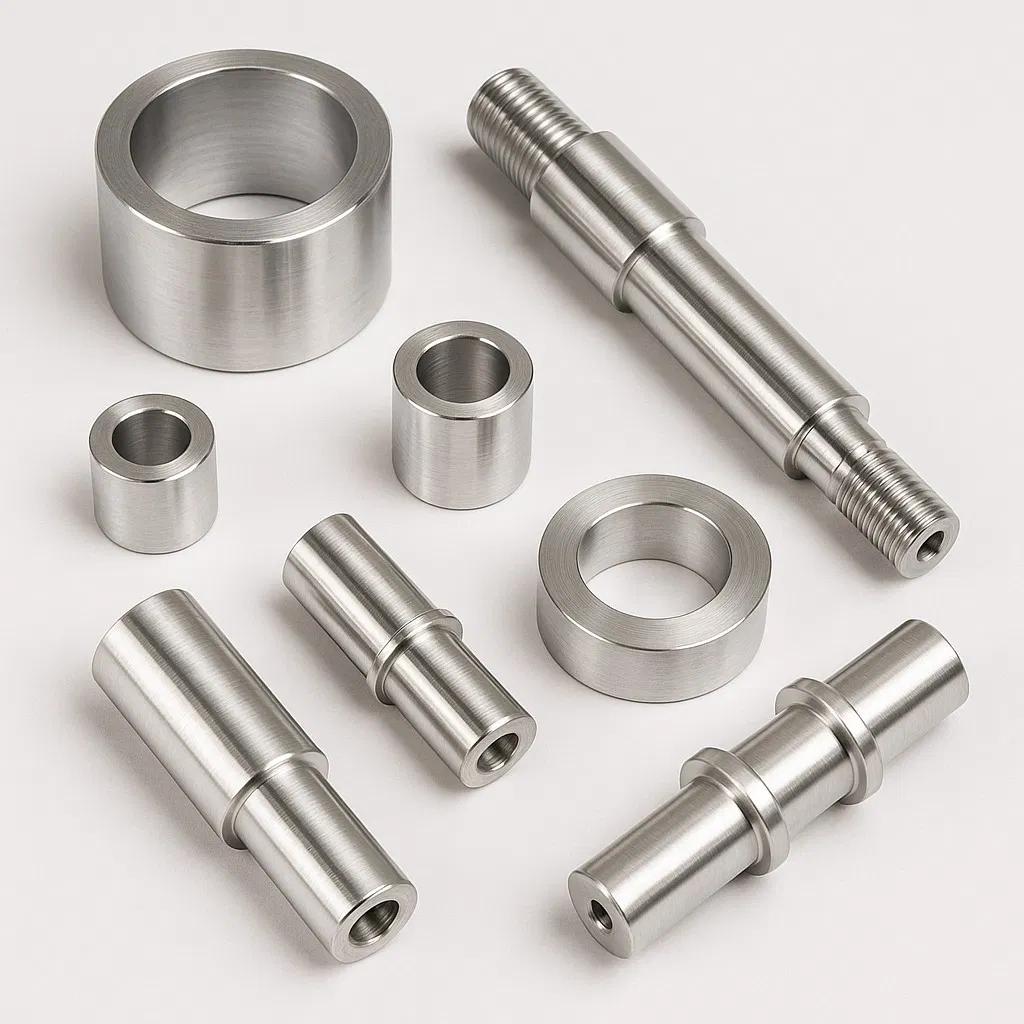

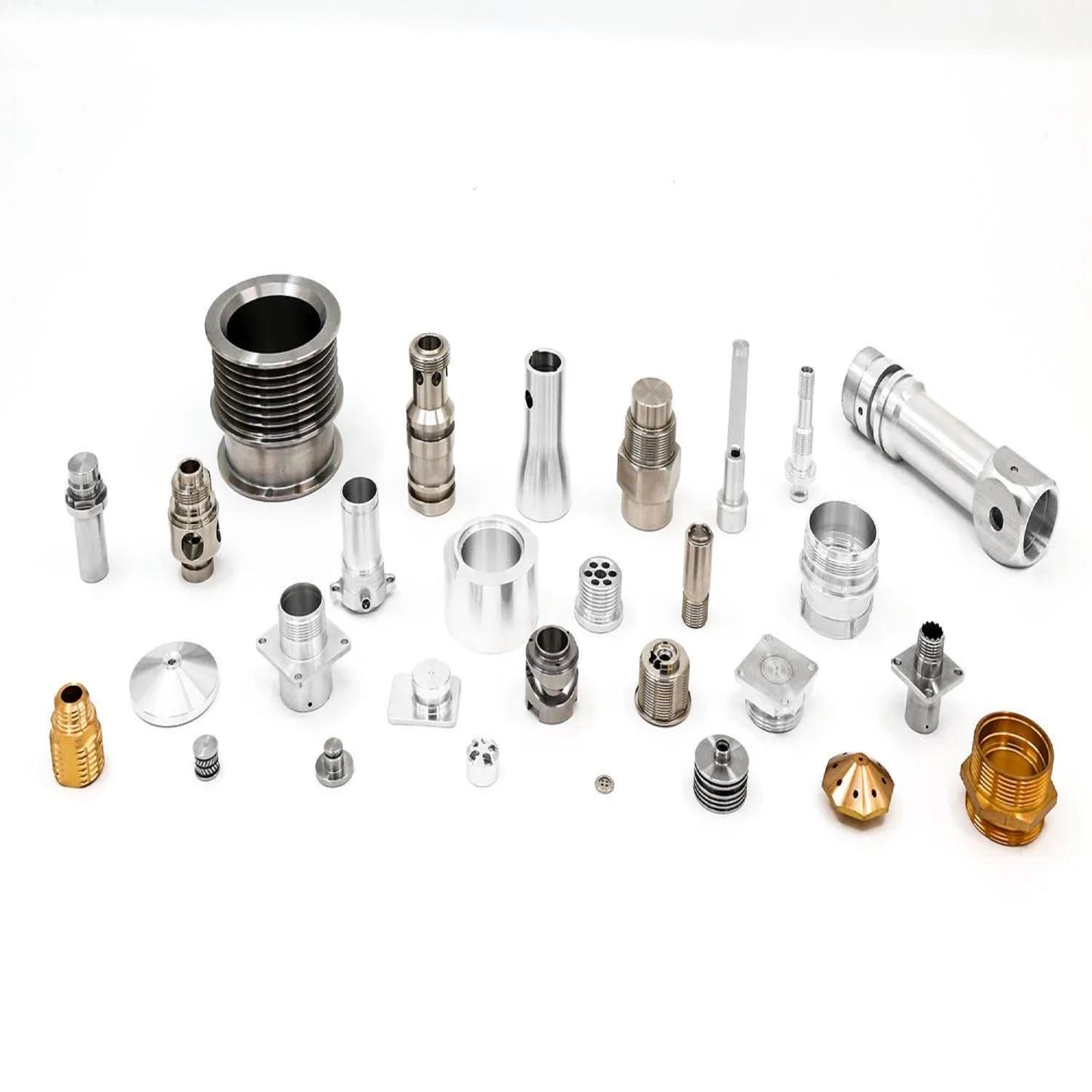

شفت
ساخت شفت ساده، پله‌ای، رزوه‌دار و سایر فرم‌های محوری.
محور
ساخت محورهای مورد استفاده در ماشین‌آلات، مکانیزم‌ها و مجموعه‌های چرخشی.
بوش
ساخت بوش ساده، شانه‌دار، فلنج‌دار، راهنما و سفارشی.
پین
ساخت پین‌های اتصال، راهنما، موقعیت‌دهی، لولایی و دقیق.
رینگ
ساخت رینگ‌های فلزی با قطر و ضخامت سفارشی.
اسلیو
ساخت اسلیو ساده، شانه‌دار و محافظ شفت.
هاب
ساخت هاب برای اتصال شفت به پولی، چرخ، چرخ‌دنده و سایر قطعات.
رابط و آداپتور
ساخت رابط‌های استوانه‌ای، رزوه‌دار، پله‌ای و سفارشی.
قطعات رزوه‌دار
ساخت قطعات دارای رزوه داخلی یا خارجی طبق مشخصات نقشه.
قطعات سوراخ‌دار
ساخت قطعات دارای سوراخ محوری، سوراخ پله‌ای، بورینگ یا رزوه داخلی.
کاربردهای ساخت سفارشی CNC
این نوع سفارش می‌تواند برای صنایع و پروژه‌های مختلف مورد استفاده قرار گیرد:
- ماشین‌آلات صنعتی
- خطوط تولید
- تجهیزات مکانیکی
- تجهیزات اتوماسیون
- دستگاه‌های سفارشی
- قطعات یدکی
- تجهیزات انتقال حرکت
- فیکسچرها و جیگ‌ها
- تجهیزات کارگاهی
- پروژه‌های ساخت ماشین‌آلات
- قطعات نمونه و پروتوتایپ
- قطعات تولیدی در تعداد محدود
- قطعات تولیدی در تیراژ
فرآیند ساخت
فرآیند تولید بسته به نوع قطعه می‌تواند شامل مراحل زیر باشد:
- دریافت نقشه، فایل یا نمونه
- بررسی هندسه قطعه
- بررسی ابعاد و تلرانس‌ها
- تعیین جنس
- بررسی روش ساخت
- انتخاب ماده اولیه
- برنامه‌ریزی CNC
- تراشکاری اولیه
- تراشکاری نهایی
- سوراخ‌کاری یا بورینگ در صورت نیاز
- رزوه‌کاری و شیارکاری
- فرزکاری تکمیلی در صورت نیاز
- کنترل ابعاد مهم
- تکمیل و آماده‌سازی
- تحویل قطعه
تراش CNC و فرز CNC
اگر فرم قطعه عمدتاً استوانه‌ای و محوری باشد، عملیات اصلی با تراش CNC انجام می‌شود.
اما در بعضی قطعات ویژگی‌هایی مانند:
- جای خار
- سطح تخت
- سوراخ جانبی
- سوراخ غیرمحوری
- شیار جانبی
- فرم‌های خاص
نیاز به عملیات تکمیلی دارند.
در این شرایط می‌توان از فرز CNC نیز در فرآیند ساخت استفاده کرد.
جنس قطعه
بسته به کاربرد قطعه می‌توان متریال مناسب را انتخاب کرد.
فولاد
مناسب برای بسیاری از قطعات مکانیکی و صنعتی.
استیل
برای کاربردهایی که مقاومت در برابر خوردگی اهمیت دارد.
آلومینیوم
برای قطعاتی که وزن پایین‌تر و ماشین‌کاری مناسب موردنظر است.
برنج
برای برخی بوش‌ها، رابط‌ها و قطعات مکانیکی خاص.
جنس قطعه بهتر است بر اساس شرایط کاری، بار، سایش، خوردگی و الزامات پروژه تعیین شود.
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع سفارش | ساخت طبق نقشه یا نمونه |
| روش اصلی ساخت | تراش CNC |
| عملیات تکمیلی | فرز CNC در صورت نیاز |
| جنس | فولاد، استیل، آلومینیوم، برنج و متریال مناسب پروژه |
| قطر خارجی | طبق نقشه |
| قطر داخلی | طبق نقشه |
| طول | سفارشی |
| پله و شانه | قابل ساخت |
| سوراخ | قابل ساخت |
| بورینگ | قابل بررسی |
| رزوه داخلی | قابل ساخت |
| رزوه خارجی | قابل ساخت |
| شیار | قابل ساخت |
| جای خار | قابل انجام با عملیات تکمیلی |
| تلرانس | طبق نقشه |
| فیت | طبق نقشه |
| زبری سطح | در صورت مشخص بودن |
| تعداد | نمونه، تعداد محدود یا تیراژ |
| ساخت طبق نمونه | دارد |
| ساخت طبق نقشه | دارد |
فایل‌های مناسب برای سفارش
برای بررسی قطعه، ارسال یکی از موارد زیر مفید است:
بهترین حالت
STEP/STP + نقشه PDF دارای اندازه و تلرانس
سایر گزینه‌ها
- IGES / IGS
- فایل CAD سه‌بعدی
- PDF نقشه
- نمونه فیزیکی
- تصویر دارای اندازه‌گذاری
DXF به‌تنهایی معمولاً برای یک قطعه سه‌بعدی تراشکاری اطلاعات کاملی ارائه نمی‌کند.
اگر فقط DXF دارید، بهتر است در کنار آن ابعاد، طول‌ها، قطرها و مشخصات مهم قطعه نیز ارائه شود.
اگر فقط نمونه قطعه دارید
در صورتی که فقط نمونه فیزیکی در اختیار دارید، اطلاعات زیر می‌تواند برای بررسی مفید باشد:
- قطرهای اصلی
- طول قطعه
- قطر سوراخ‌ها
- نوع رزوه
- کاربرد قطعه
- قطعه مقابل
- محل نصب
- تعداد موردنیاز
- جنس احتمالی قطعه اصلی
اگر قطعه فرسوده است، بهتر است مشخص شود کدام بخش‌ها دچار سایش شده‌اند.
اگر نقشه ناقص باشد
در بعضی سفارش‌ها نقشه موجود است اما تمام اطلاعات ساخت در آن درج نشده است.
برای مثال ممکن است نقشه قطر و طول را مشخص کرده باشد اما:
- تلرانس درج نشده باشد.
- جنس مشخص نشده باشد.
- نوع رزوه مشخص نباشد.
- زبری سطح مشخص نشده باشد.
- فیت با قطعه مقابل معلوم نباشد.
در این شرایط قبل از تولید باید اطلاعات ناقص تا حد امکان مشخص شوند.
اطلاعات موردنیاز برای ثبت سفارش
برای بررسی و اعلام قیمت بهتر است موارد زیر ارسال شود:
- نقشه یا فایل سه‌بعدی
- نمونه در صورت وجود
- جنس موردنظر
- تعداد قطعات
- ابعاد مهم
- تلرانس‌های موردنیاز
- نوع رزوه و گام
- فیت در صورت وجود
- مشخصات قطعه مقابل
- کاربرد قطعه
- شرایط کاری در صورت حساس بودن قطعه
عوامل مؤثر بر قیمت
قیمت ساخت قطعه سفارشی به عوامل مختلفی بستگی دارد:
- جنس
- ابعاد
- وزن ماده اولیه
- پیچیدگی قطعه
- تعداد قطرها
- تعداد پله‌ها
- سوراخ‌کاری
- بورینگ
- رزوه‌کاری
- شیارکاری
- فرزکاری
- تلرانس
- تعداد قطعات
- زمان ماشین‌کاری
- نیاز به عملیات تکمیلی
ساخت از روی نمونه ممکن است به بررسی و اندازه‌برداری بیشتری نسبت به یک نقشه کامل نیاز داشته باشد.
مزایای ساخت طبق نقشه و نمونه
- مناسب قطعات سفارشی
- امکان ساخت قطعاتی که در بازار موجود نیستند
- امکان ساخت از روی نمونه
- مناسب قطعات قدیمی
- مناسب قطعات یدکی
- امکان تولید نمونه
- امکان تولید تعداد محدود
- امکان تولید تیراژ
- انتخاب جنس مناسب پروژه
- امکان تراش CNC
- امکان فرزکاری تکمیلی
- امکان ساخت قطعات ماشین‌آلات
- مناسب پروژه‌های ساخت تجهیزات
تفاوت این محصول با قطعات یدکی ماشین‌آلات
صفحه قطعات یدکی ماشین‌آلات با تراش CNC روی نیاز مشتری برای جایگزینی قطعه خراب، فرسوده یا مفقودشده تمرکز دارد.
اما این صفحه گسترده‌تر است و برای مشتری‌ای مناسب است که نقشه، فایل، ابعاد یا نمونه قطعه دارد و می‌خواهد همان قطعه یا نسخه سفارشی آن تولید شود؛ حتی اگر قطعه الزاماً یدکی ماشین‌آلات نباشد.
بنابراین می‌توان از این صفحه برای قطعات نمونه، پروژه‌های طراحی، تجهیزات سفارشی، فیکسچرها و تولیدات محدود نیز استفاده کرد.
سوالات متداول
آیا قطعه را طبق نقشه مشتری می‌سازید؟
بله. نقشه فنی می‌تواند مبنای بررسی و ساخت قطعه قرار گیرد.
آیا ساخت قطعه از روی نمونه امکان دارد؟
در صورت مناسب بودن نمونه و امکان بررسی ابعاد و هندسه، ساخت از روی نمونه قابل بررسی است.
اگر فایل سه‌بعدی داشته باشم کافی است؟
برای بررسی فرم قطعه مناسب است، اما اگر قطعه تلرانس یا الزامات خاص دارد، بهتر است نقشه دوبعدی دارای ابعاد و مشخصات نیز ارسال شود.
آیا با فایل STEP قطعه تراشکاری ساخته می‌شود؟
بله. STEP و STP از فرمت‌های مناسب برای انتقال مدل سه‌بعدی قطعات هستند.
آیا DXF برای تراش CNC مناسب است؟
DXF بیشتر برای اطلاعات دوبعدی کاربرد دارد و به‌تنهایی معمولاً تمام اطلاعات موردنیاز یک قطعه سه‌بعدی تراشکاری را مشخص نمی‌کند.
آیا می‌توان شفت و بوش را طبق نقشه ساخت؟
بله. شفت، بوش و بسیاری از قطعات محوری و استوانه‌ای از قطعات رایج قابل ساخت با تراش CNC هستند.
آیا ساخت یک قطعه امکان‌پذیر است؟
بسته به نوع قطعه، تولید نمونه یا تعداد محدود قابل بررسی است.
آیا قطعاتی که نقشه ندارند هم قابل ساخت هستند؟
اگر نمونه یا اطلاعات ابعادی کافی وجود داشته باشد، امکان بررسی ساخت وجود دارد.
برای قطعه فرسوده چه اطلاعاتی لازم است؟
علاوه بر خود نمونه، اطلاعات مربوط به محل نصب، قطعه مقابل و کاربرد آن می‌تواند برای تعیین ابعاد و مشخصات مناسب مفید باشد.
