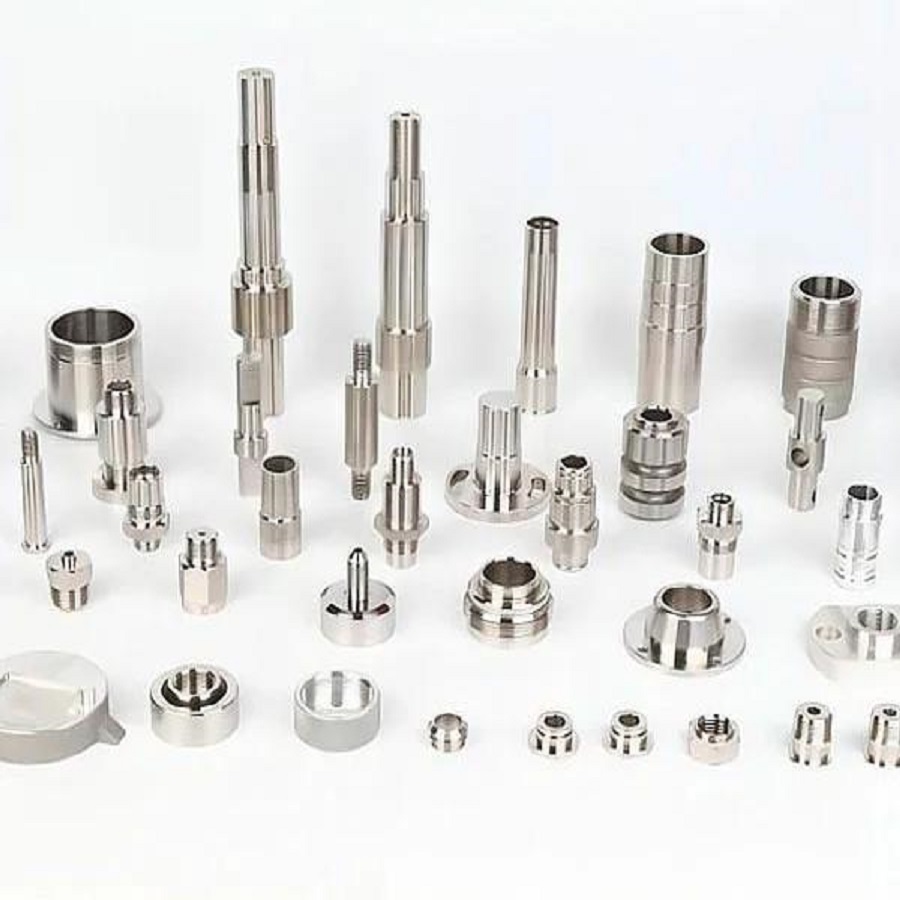

قطعات تراشکاری CNC با تلرانس دقیق برای پروژه‌هایی تولید می‌شوند که ابعاد قطعه باید در محدوده مشخصی از مقدار اسمی قرار داشته باشد و میزان انحراف مجاز در نقشه تعیین شده باشد.این قطعات می‌توانند شامل شفت، محور، بوش، پین، رینگ، اسلیو، هاب، رابط، قطعات رزوه‌دار و سایر قطعات دوار و استوانه‌ای باشند.ساخت قطعه بر اساس نقشه فنی، فایل سه‌بعدی یا نمونه انجام می‌شود و مواردی مانند قطر، طول، سوراخ، رزوه، فیت و سایر ابعاد حساس هنگام تولید مورد توجه قرار می‌گیرند
محصولات مرتبط
در بسیاری از قطعات مکانیکی، صرفاً رسیدن به یک اندازه اسمی کافی نیست.
برای مثال ممکن است قطر یک شفت باید در محدوده مشخصی ساخته شود تا با بوش، بلبرینگ، کاسه‌نمد یا قطعه مقابل به‌درستی مونتاژ شود. در چنین شرایطی، تلرانس ابعادی و فیت بخشی از مشخصات اصلی قطعه محسوب می‌شوند.
در ساخت قطعات تراشکاری CNC با تلرانس دقیق، مقدار اسمی هر بعد، محدوده مجاز تغییرات و در صورت نیاز نوع فیت در نقشه بررسی می‌شود.
برای نمونه، در نقشه ممکن است ابعادی مانند قطر شفت با یک تلرانس مشخص یا با سیستم‌های فیت مانند h6، h7، H7 و موارد مشابه تعریف شده باشد. این مشخصات باید بر اساس همان نقشه و کاربرد قطعه اجرا شوند و نمی‌توان یک تلرانس واحد را برای همه قطعات تراشکاری در نظر گرفت.
به همین دلیل، برای سفارش چنین قطعاتی ارسال نقشه دارای ابعاد و تلرانس‌ها اهمیت زیادی دارد.
تفاوت تلرانس، دقت و فیت
این سه مفهوم در سفارش قطعات CNC به هم مرتبط هستند اما یکسان نیستند.
تلرانس
تلرانس مقدار انحراف مجاز یک بعد از اندازه اسمی است.
مثلاً اگر در نقشه برای یک بعد محدوده مشخصی تعیین شده باشد، قطعه باید در همان محدوده قرار گیرد.
دقت
دقت به میزان انطباق ابعاد ساخته‌شده با ابعاد موردنظر و مشخصات نقشه مربوط می‌شود.
بنابراین عبارت «قطعه دقیق» به‌تنهایی کافی نیست و بهتر است مقدار تلرانس موردنیاز در نقشه مشخص شود.
فیت
فیت رابطه ابعادی بین دو قطعه مونتاژی مانند شفت و سوراخ است.
برای مثال در مجموعه شفت و بوش، انتخاب فیت مناسب می‌تواند روی نحوه مونتاژ، لقی یا میزان درگیری دو قطعه تأثیر داشته باشد.
چه قطعاتی با تلرانس دقیق ساخته می‌شوند؟
این محصول می‌تواند برای ساخت قطعات مختلف تراشکاری مورد استفاده قرار گیرد:
- شفت‌های دقیق
- محورهای دقیق
- شفت پله‌ای

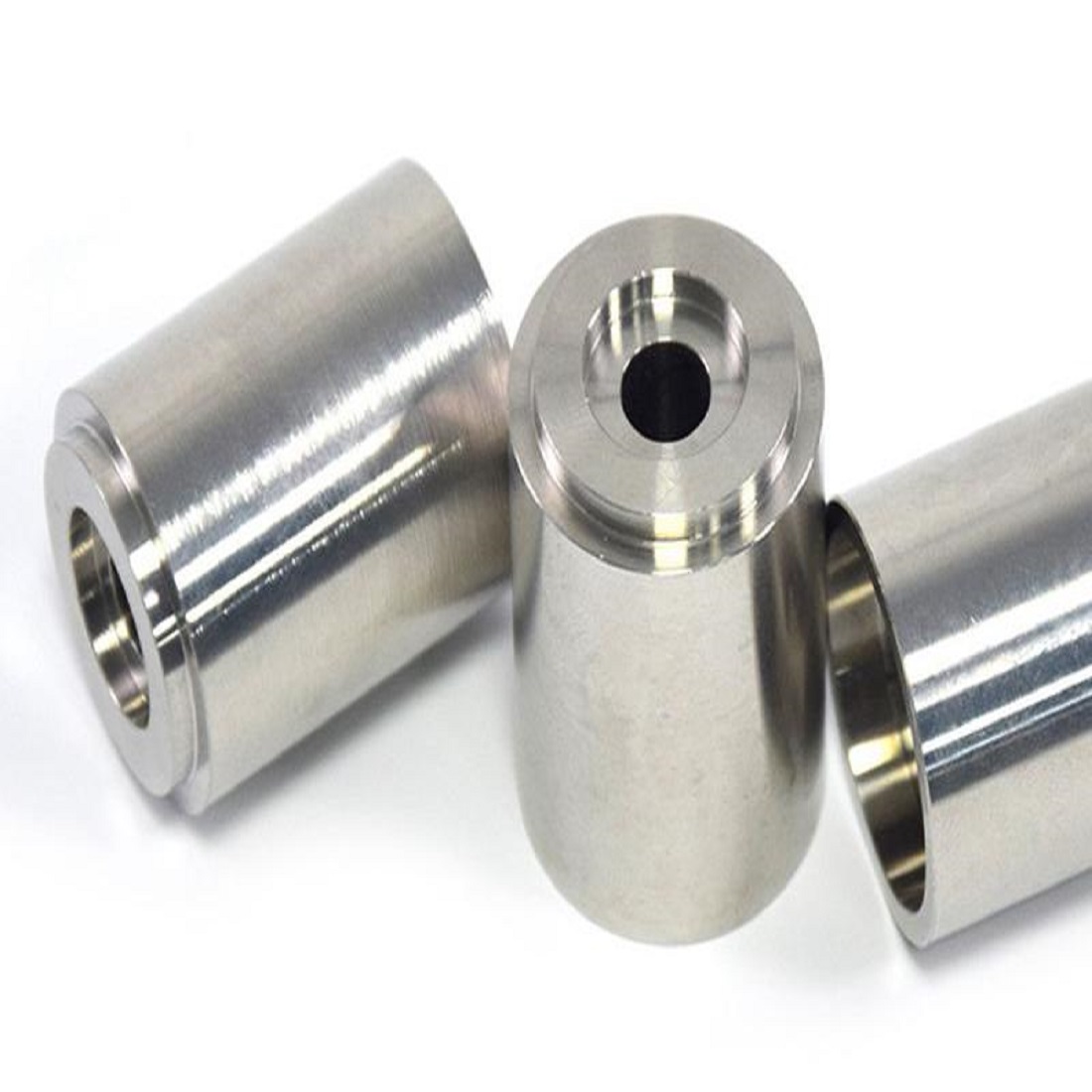

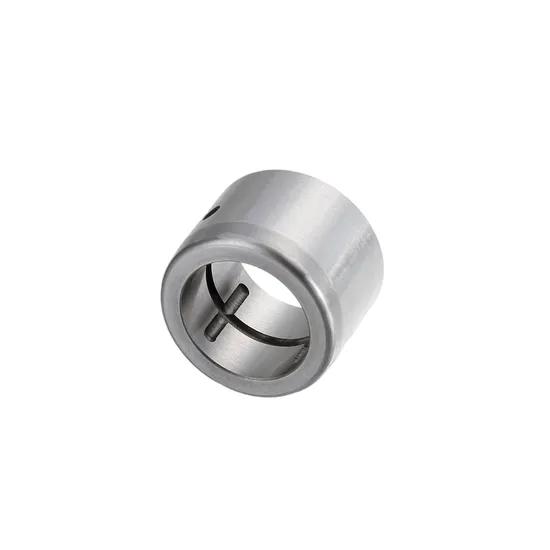

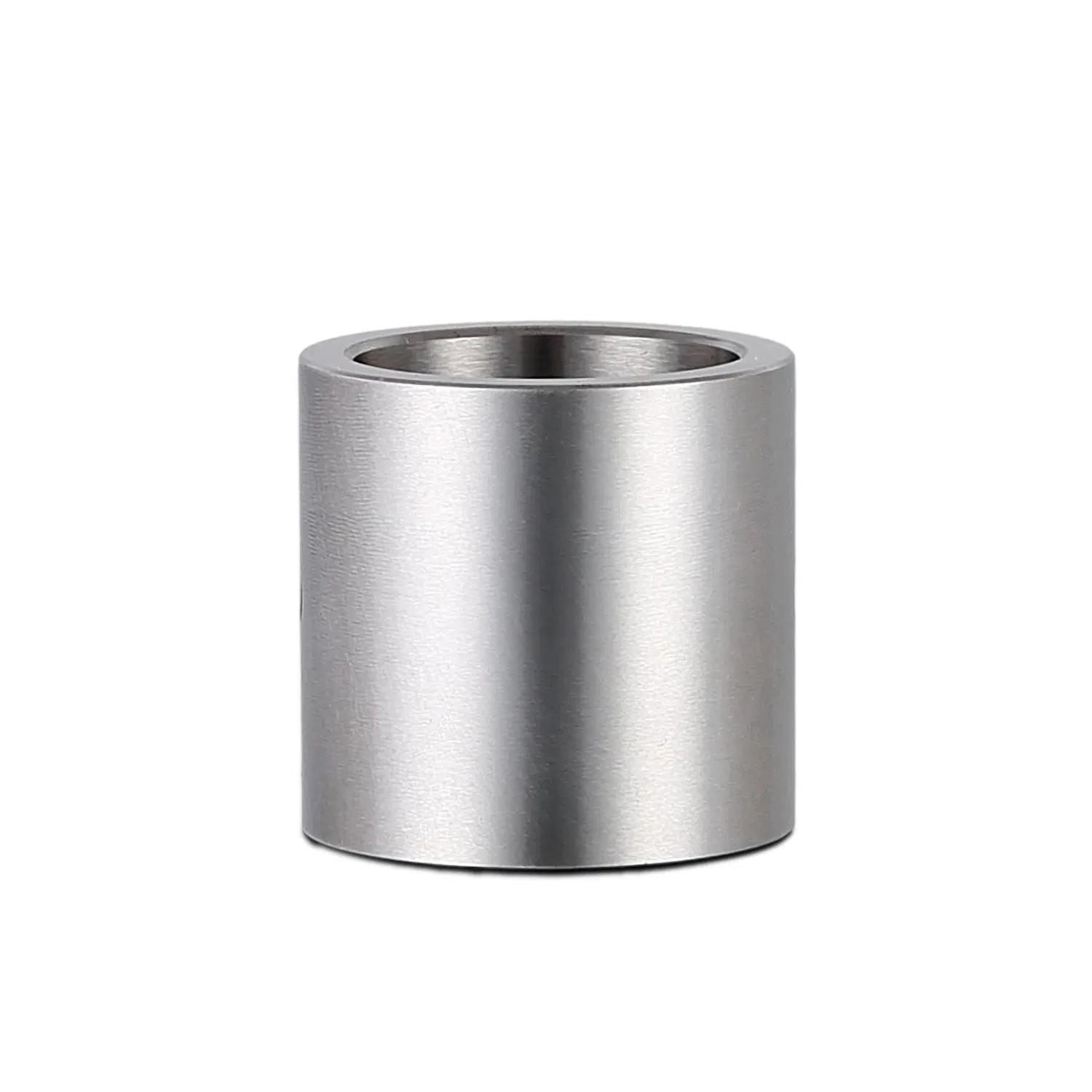

- بوش‌های دقیق
- بوش راهنما
- پین دقیق
- پین موقعیت‌دهی
- رینگ‌های دقیق

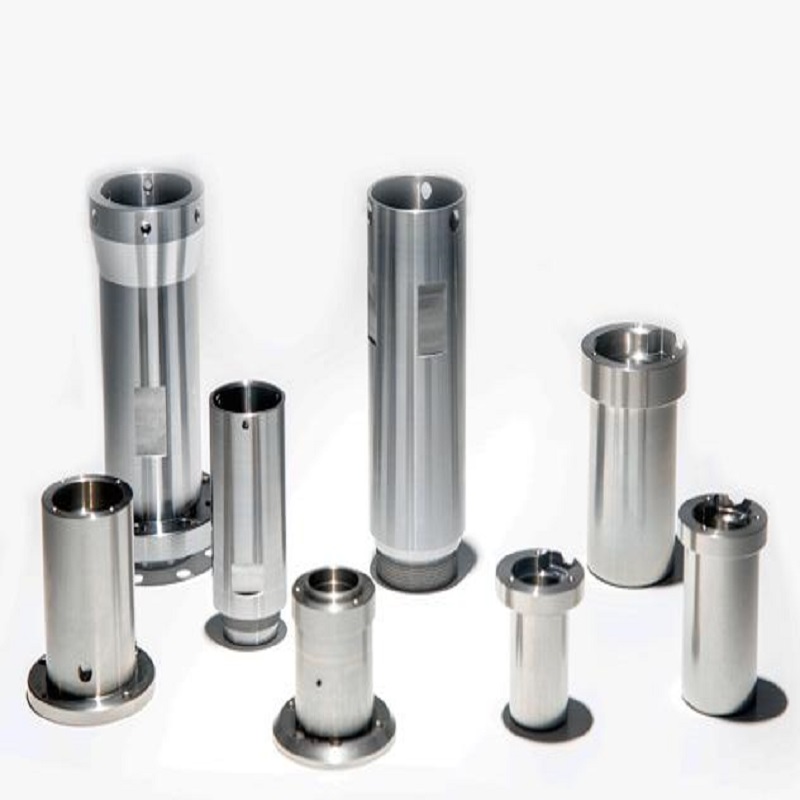

- اسلیوهای فلزی
- اسلیو محافظ شفت
- هاب
- رابط و آداپتور
- قطعات سوراخ‌دار
- قطعات رزوه‌دار
- نشیمن‌های استوانه‌ای
- قطعات مخصوص یاتاقان و مجموعه‌های چرخشی
- قطعات یدکی ماشین‌آلات
- قطعات سفارشی تجهیزات صنعتی
کاربرد قطعات تلرانسی CNC
قطعات دارای تلرانس دقیق در مجموعه‌هایی کاربرد دارند که ابعاد قطعات باید با یکدیگر هماهنگ باشند.
ماشین‌آلات صنعتی
برای ساخت قطعات مکانیکی، محور، بوش، پین، رابط و قطعات جایگزین ماشین‌آلات.
مجموعه‌های چرخشی
در شفت‌ها، هاب‌ها، رینگ‌ها، بوش‌ها و قطعاتی که با محور یا قطعه چرخان درگیر هستند.
یاتاقان و نشیمن‌ها
در بخش‌هایی که قطر و فیت محل قرارگیری قطعه اهمیت دارد.
تجهیزات تولیدی
برای ساخت قطعات مورد استفاده در ماشین‌آلات و خطوط تولید.
تجهیزات اتوماسیون
در مکانیزم‌های حرکتی، فیکسچرها، مجموعه‌های موقعیت‌دهی و تجهیزات سفارشی.
قطعات یدکی
برای بازسازی یا جایگزینی قطعاتی که ابعاد اصلی آنها باید مطابق قطعه قبلی ساخته شود.
ساخت قطعه طبق تلرانس نقشه
برای تولید قطعه تلرانسی، اطلاعات نقشه باید تا حد امکان کامل باشد.
موارد مهم شامل:
- اندازه اسمی
- حد بالایی
- حد پایینی
- تلرانس یک‌طرفه یا دوطرفه
- کلاس تلرانس
- نوع فیت
- قطرهای بحرانی
- طول‌های مهم
- قطر داخلی
- قطر خارجی
- رزوه
- شیار
- جای خار
- پله‌ها
- شعاع‌ها و پخ‌ها
- زبری سطح در صورت نیاز
- هم‌محوری یا لنگی در صورت مشخص بودن در نقشه
در صورت وجود الزامات هندسی مانند گردی، استوانه‌ای بودن، هم‌محوری یا لنگی، این موارد نیز باید در نقشه مشخص شوند.
فرآیند ساخت
فرآیند ساخت بسته به شکل قطعه و مشخصات نقشه می‌تواند شامل مراحل زیر باشد:
- بررسی نقشه و تلرانس‌ها
- انتخاب جنس مناسب
- انتخاب قطر و طول ماده اولیه
- تنظیم دستگاه CNC
- تراشکاری اولیه
- تراشکاری نهایی ابعاد حساس
- ایجاد سوراخ یا بورینگ در صورت نیاز
- ایجاد رزوه و شیار
- انجام عملیات فرزکاری تکمیلی در صورت نیاز
- کنترل ابعاد مهم قطعه
- تکمیل و آماده‌سازی قطعه
- بسته‌بندی و تحویل
برای بعضی قطعات، رسیدن به تلرانس موردنظر ممکن است به پاس‌های تکمیلی، کنترل بیشتر فرآیند یا شرایط ساخت مناسب نیاز داشته باشد.
تراش CNC و عملیات تکمیلی
هندسه اصلی قطعات استوانه‌ای و محوری با تراش CNC قابل تولید است.
در صورتی که قطعه علاوه بر فرم تراشکاری به ویژگی‌های غیرمحوری نیاز داشته باشد، می‌توان عملیات تکمیلی مانند موارد زیر را نیز در نظر گرفت:
- جای خار
- سطوح تخت
- سوراخ جانبی
- شیار جانبی
- سوراخ‌های غیرمحوری
- فرم‌های خاص روی سطح
این عملیات می‌تواند با فرز CNC انجام شود.
جنس قطعات
بسته به کاربرد قطعه و الزامات مکانیکی، می‌توان از متریال مناسب پروژه استفاده کرد.
فولاد
مناسب برای بسیاری از قطعات مکانیکی، شفت‌ها، پین‌ها، بوش‌ها و قطعات ماشین‌آلات.
استیل
برای کاربردهایی که مقاومت در برابر خوردگی یا شرایط محیطی اهمیت دارد.
آلومینیوم
برای قطعاتی که وزن پایین‌تر و ماشین‌کاری مناسب موردنیاز است.
برنج
برای برخی قطعات، رابط‌ها، بوش‌ها و اجزای مکانیکی خاص قابل استفاده است.
انتخاب جنس باید بر اساس بار، سایش، خوردگی، دما، اصطکاک و شرایط کار قطعه انجام شود.
مشخصات فنی قابل سفارش
مشخصه - قابلیت سفارش
| نوع قطعه | قطعه تراشکاری CNC با تلرانس مشخص |
| جنس | فولاد، استیل، آلومینیوم، برنج و متریال مناسب پروژه |
| قطر خارجی | سفارشی طبق نقشه |
| قطر داخلی | سفارشی طبق نقشه |
| طول | سفارشی |
| تعداد پله | طبق نقشه |
| شانه و فلنج | قابل ساخت |
| رزوه داخلی | قابل ساخت |
| رزوه خارجی | قابل ساخت |
| شیار | قابل ساخت |
| جای خار | در صورت نیاز با فرز CNC |
| سوراخ جانبی | در صورت امکان و نیاز |
| فیت | طبق مشخصات نقشه |
| تلرانس ابعادی | طبق نقشه |
| زبری سطح | در صورت مشخص بودن در نقشه |
| تعداد | نمونه، تعداد محدود یا تیراژ |
| ساخت طبق نقشه | دارد |
| ساخت طبق نمونه | قابل بررسی |
فیت‌های قابل سفارش
در صورتی که قطعه برای مونتاژ با قطعه دیگری ساخته می‌شود، بهتر است نوع فیت در نقشه مشخص شود.
برای مثال:
- فیت شفت و سوراخ
- فیت بوش و محور
- فیت محل بلبرینگ
- فیت اسلیو و شفت
- فیت پین و سوراخ
- فیت قطعات موقعیت‌دهی
عبارت‌هایی مانند H7، h6 و سایر کلاس‌های فیت باید مطابق نقشه و استاندارد موردنظر پروژه بررسی شوند.
فایل مناسب برای سفارش
برای قطعات تراشکاری با تلرانس دقیق، بهترین حالت ارسال فایل سه‌بعدی به همراه نقشه دوبعدی دارای اندازه‌ها و تلرانس‌ها است.
فرمت‌های مناسب:
- STEP / STP
- IGES / IGS
- PDF نقشه فنی
- فایل CAD سه‌بعدی
- نمونه فیزیکی قطعه
فایل DXF به‌تنهایی معمولاً برای قطعات تراشکاری سه‌بعدی کافی نیست، زیرا بسیاری از اطلاعات مربوط به طول، قطرهای مختلف، سوراخ‌های محوری، رزوه و تلرانس‌ها در یک فایل دوبعدی ساده مشخص نمی‌شود.
اطلاعات لازم برای ثبت سفارش
برای بررسی و قیمت‌گذاری، بهتر است این اطلاعات ارسال شود:
- نقشه فنی قطعه
- جنس موردنظر
- تعداد قطعات
- ابعاد اسمی
- تلرانس هر بعد مهم
- نوع فیت در صورت وجود
- قطر شفت یا سوراخ مقابل
- مشخصات بلبرینگ یا کاسه‌نمد در صورت مرتبط بودن
- رزوه و گام رزوه
- زبری سطح در صورت نیاز
- کاربرد قطعه
- نمونه فیزیکی در صورت نبود نقشه کامل
اگر قطعه برای مونتاژ با قطعه دیگری ساخته می‌شود، ارسال ابعاد قطعه مقابل نیز می‌تواند برای بررسی فیت مفید باشد.
عوامل مؤثر بر قیمت
قیمت قطعات تراشکاری با تلرانس دقیق به عوامل مختلفی بستگی دارد:
- جنس و قیمت ماده اولیه
- قطر و طول قطعه
- پیچیدگی هندسه
- تعداد قطرها و پله‌ها
- سوراخ‌کاری و بورینگ
- رزوه‌کاری
- شیارکاری
- جای خار
- عملیات فرزکاری
- تعداد قطعات
- میزان تلرانس موردنیاز
- تعداد ابعاد حساس
- نیاز به کنترل و اندازه‌گیری بیشتر
- زمان ماشین‌کاری
- عملیات تکمیلی
هرچه تلرانس‌ها محدودتر و تعداد ابعاد حساس بیشتر باشد، ممکن است فرآیند ساخت و کنترل قطعه نیز پیچیده‌تر شود.
مزایای سفارش قطعات تلرانسی CNC
- ساخت مطابق نقشه فنی
- امکان تعریف تلرانس برای ابعاد مهم
- مناسب برای قطعات مونتاژی
- مناسب برای شفت و بوش
- مناسب برای پین و سوراخ
- مناسب برای مجموعه‌های چرخشی
- امکان ساخت نمونه و تیراژ
- امکان استفاده از متریال مختلف
- امکان تراش CNC و فرزکاری تکمیلی
- قابلیت ساخت قطعات سفارشی ماشین‌آلات
- امکان ساخت قطعات یدکی طبق نمونه
تفاوت با «قطعات دقیق تراشکاری CNC»
صفحه قطعات دقیق تراشکاری CNC برای معرفی عمومی قطعاتی است که به دقت ساخت و ابعاد کنترل‌شده نیاز دارند.
اما صفحه حاضر مشخصاً روی پروژه‌هایی تمرکز دارد که تلرانس ابعادی، فیت یا محدوده مجاز اندازه در نقشه تعریف شده است.
بنابراین اگر مشتری نقشه‌ای دارد که مثلاً برای قطر شفت، محل بوش، نشیمن بلبرینگ یا سوراخ قطعه محدوده مشخصی تعیین شده، این صفحه هدف جستجوی مناسب‌تری برای او خواهد داشت.
سوالات متداول
قطعات تراشکاری CNC با تلرانس دقیق یعنی چه؟
به قطعاتی گفته می‌شود که ابعاد آنها باید در محدوده تلرانس تعیین‌شده در نقشه ساخته شوند. مقدار تلرانس بر اساس مشخصات همان قطعه تعیین می‌شود.
آیا می‌توان تلرانس H7 یا h6 را در سفارش مشخص کرد؟
بله. اگر نوع فیت یا کلاس تلرانس در نقشه مشخص شده باشد، هنگام بررسی سفارش می‌توان آن را به‌عنوان یکی از الزامات ساخت در نظر گرفت.
آیا تلرانس دقیق برای همه ابعاد قطعه لازم است؟
خیر. معمولاً فقط ابعاد و سطوحی که روی عملکرد یا مونتاژ تأثیر دارند به تلرانس دقیق‌تر نیاز دارند. تعیین تلرانس مناسب باید بر اساس کاربرد قطعه و نقشه انجام شود.
تفاوت تلرانس با دقت چیست؟
تلرانس محدوده مجاز تغییر یک بعد از اندازه اسمی است؛ در حالی که دقت به میزان انطباق نتیجه ساخت با مقدار موردنظر اشاره دارد.
آیا شفت با فیت دقیق تولید می‌شود؟
بله. شفت‌ها یکی از قطعات رایج در سفارش‌های تلرانسی هستند و در صورت وجود نقشه می‌توان قطر، طول و فیت موردنظر را بررسی و تولید کرد.
آیا بوش با تلرانس دقیق قابل ساخت است؟
بله. قطر داخلی و خارجی بوش می‌تواند بر اساس ابعاد قطعه مقابل و الزامات مونتاژ در نقشه مشخص شود.
آیا برای سفارش حتماً نقشه لازم است؟
وجود نقشه دارای تلرانس بهترین حالت است. در صورت نداشتن نقشه، می‌توان عکس، ابعاد، نمونه قطعه و مشخصات قطعه مقابل را ارسال کرد تا امکان ساخت بررسی شود.
آیا فایل DXF برای قطعه تراشکاری دقیق کافی است؟
معمولاً DXF به‌تنهایی انتخاب مناسبی برای قطعات سه‌بعدی تراشکاری نیست. STEP، STP، IGES یا نقشه PDF دارای ابعاد و تلرانس اطلاعات کامل‌تری ارائه می‌کنند.
آیا امکان ساخت یک عدد نمونه وجود دارد؟
بسته به هندسه قطعه و فرآیند ساخت، امکان بررسی ساخت نمونه یا تعداد محدود وجود دارد.
آیا می‌توان قطعه قدیمی را بدون نقشه دوباره ساخت؟
در بسیاری از موارد می‌توان نمونه فیزیکی را بررسی کرد و ابعاد موردنیاز را برای ساخت مجدد استخراج کرد؛ البته امکان‌پذیری دقیق به وضعیت و هندسه قطعه بستگی دارد.
