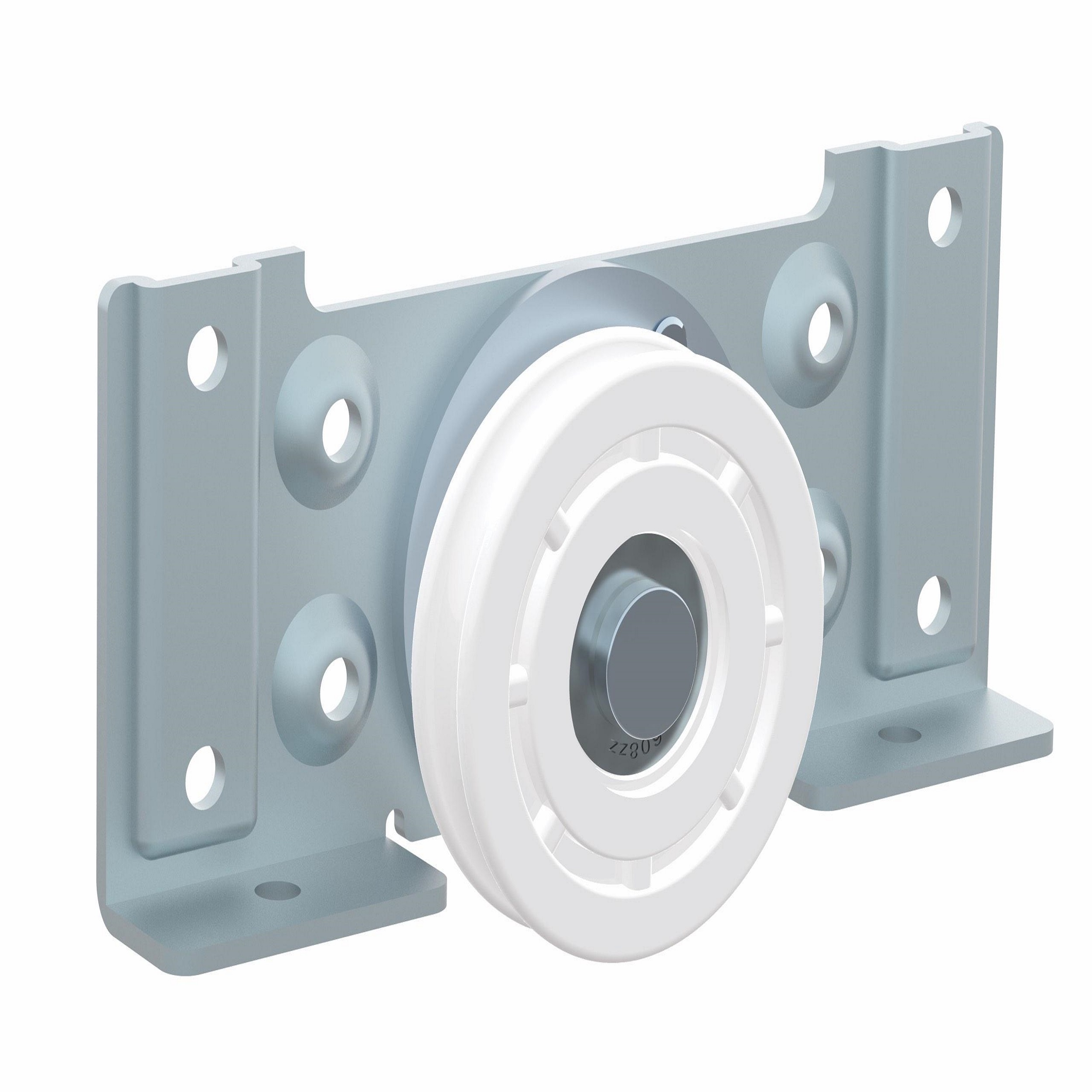

پایه چرخ و رولیک صنعتی قطعه‌ای فلزی برای نصب، نگهداری و تثبیت چرخ، رولیک یا غلتک در ماشین‌آلات و تجهیزات صنعتی است.این پایه می‌تواند به‌صورت تخت، نبشی، U شکل، خم‌کاری‌شده یا جوشی ساخته شود و محل سوراخ‌ها، ارتفاع، فاصله محورها و ابعاد آن مطابق تجهیز موردنظر قابل سفارش است
محصولات مرتبط
در بسیاری از ماشین‌آلات، نوار نقاله‌ها و تجهیزات انتقال مواد، رولیک یا چرخ باید در موقعیت مشخصی نسبت به شاسی قرار گیرد. برای این کار معمولاً از یک پایه یا نگهدارنده فلزی استفاده می‌شود.
پایه رولیک وظیفه دارد محل قرارگیری محور یا رولیک را نسبت به سازه مشخص کند و اتصال مناسبی بین قطعه گردان و شاسی ایجاد نماید.
با توجه به تفاوت ابعاد رولیک‌ها و شاسی ماشین‌آلات، همیشه استفاده از یک پایه آماده امکان‌پذیر نیست. در چنین شرایطی می‌توان پایه را بر اساس قطر محور، عرض رولیک، ارتفاع نصب و محل سوراخ‌های شاسی طراحی و تولید کرد.
کاربردهای پایه رولیک صنعتی
این محصول می‌تواند در موارد زیر استفاده شود:
- نوار نقاله صنعتی
- خطوط انتقال مواد
- ماشین‌آلات تولیدی
- تجهیزات جابه‌جایی
- رولرهای صنعتی
- غلتک‌های فلزی
- تجهیزات بسته‌بندی
- دستگاه‌های مونتاژ
- ماشین‌آلات اتوماسیون
- فریم‌های صنعتی
- تجهیزات انتقال قطعات
- چرخ‌های صنعتی
- مکانیزم‌های حرکتی

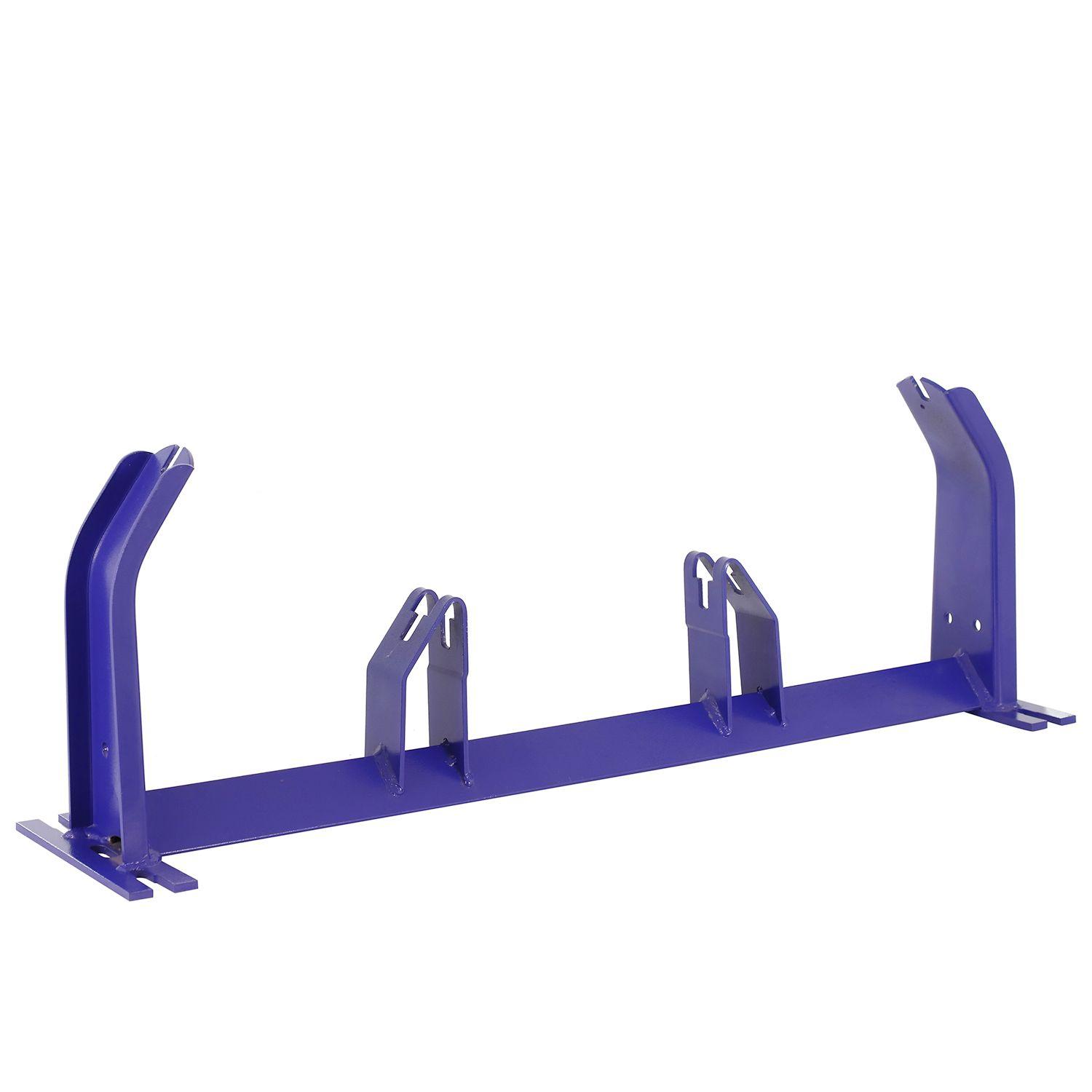

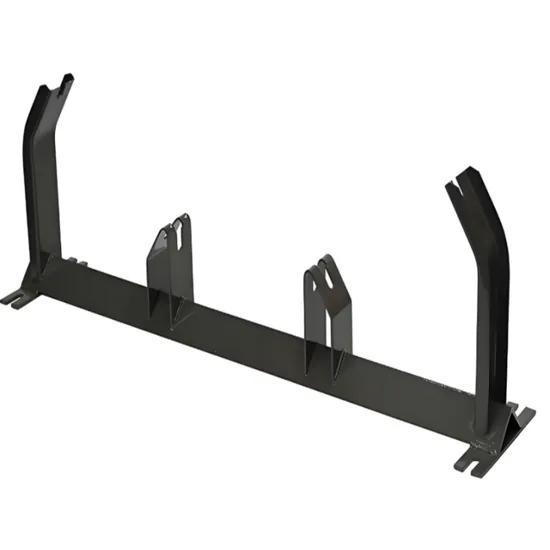

پایه رولیک نوار نقاله
یکی از کاربردهای مهم این محصول، نصب رولیک روی شاسی نوار نقاله است.
در این کاربرد می‌توان موارد زیر را مطابق پروژه تعیین کرد:
- قطر محور رولیک
- فاصله دو پایه
- ارتفاع رولیک از شاسی
- محل سوراخ‌های اتصال
- زاویه قرارگیری رولیک
- عرض نوار
- نوع رولیک
- روش اتصال به شاسی
برای رولیک‌های دارای بار قابل‌توجه، ابعاد و ضخامت پایه باید متناسب با بار و شرایط کاری انتخاب شود.
انواع پایه چرخ و رولیک
بسته به کاربرد، پایه می‌تواند در فرم‌های مختلف تولید شود:
- پایه تخت رولیک
- پایه نبشی رولیک
- پایه U شکل
- پایه خم‌کاری‌شده
- پایه دوطرفه
- پایه چرخ صنعتی
- پایه رولیک نوار نقاله
- پایه غلتک
- پایه رولر
- پایه دارای شیار تنظیم
- پایه جوشی
- پایه سفارشی

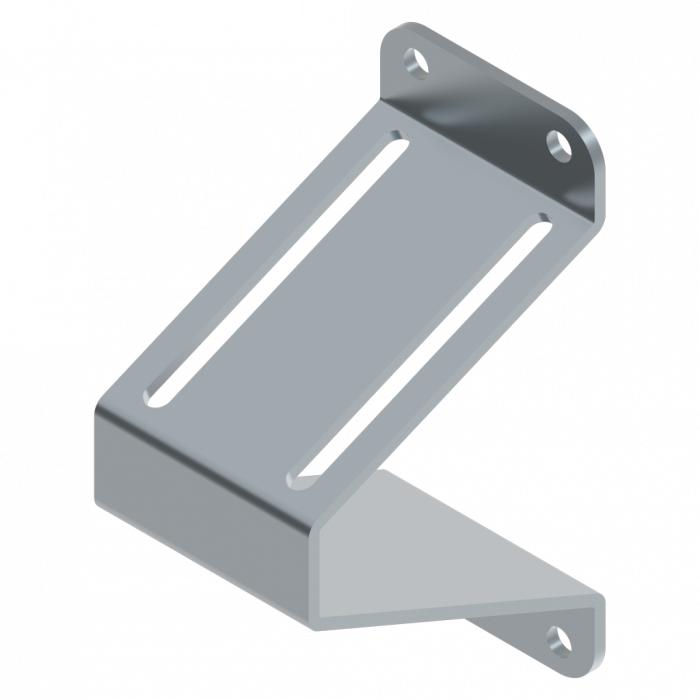

پایه دارای شیار تنظیم
در برخی ماشین‌آلات لازم است موقعیت رولیک یا چرخ در هنگام مونتاژ قابل تنظیم باشد.
در این حالت می‌توان به‌جای سوراخ دایره‌ای از شیار طولی یا سوراخ کشویی استفاده کرد.
این شیار می‌تواند امکان تنظیم محدود موقعیت قطعه را در زمان نصب فراهم کند.
ابعاد شیار باید متناسب با پیچ، مهره و دامنه تنظیم موردنیاز تعیین شود.
ساخت پایه با برش لیزر
فرم اولیه پایه را می‌توان با لیزر فایبر از ورق فلزی برش داد.
در این مرحله امکان ایجاد:
- سوراخ پیچ
- شیار تنظیم
- محل عبور محور
- سوراخ‌های نصب
- فرم‌های خاص
- گوشه‌های سفارشی
وجود دارد.
پس از برش، قطعه در صورت نیاز خم‌کاری می‌شود.
خم‌کاری پایه رولیک
اگر پایه دارای زاویه یا دیواره باشد، می‌توان آن را با دستگاه خم برک به فرم نهایی رساند.
خم‌کاری می‌تواند برای:
- ایجاد دیواره جانبی
- افزایش استحکام
- ایجاد پایه U شکل
- ایجاد نبشی
- ایجاد لبه تقویتی
استفاده شود.
در پایه‌های ساده‌تر نیز می‌توان از ورق تخت برش‌خورده استفاده کرد.
جوشکاری و مونتاژ
اگر پایه از چند قسمت تشکیل شود، می‌توان اجزا را با جوشکاری مونتاژ کرد.
بسته به جنس قطعه امکان استفاده از:
- جوش CO2 / MIG
- جوش TIG / آرگون
وجود دارد.
برای مثال، پایه‌ای که از صفحه زیرین و دو دیواره جانبی تشکیل شده است می‌تواند پس از برش، خم یا جوشکاری به شکل نهایی تبدیل شود.
ماشین‌کاری CNC
در صورتی که محل محور یا نشیمن رولیک نیاز به دقت بیشتری داشته باشد، امکان انجام عملیات تکمیلی CNC نیز وجود دارد.
برای مثال:
- بزرگ‌کردن یا اصلاح سوراخ
- ایجاد نشیمن
- ماشین‌کاری محل اتصال
- ایجاد سوراخ دقیق
- ایجاد شیار خاص
می‌تواند در طراحی و ساخت در نظر گرفته شود.
جنس پایه
فولاد
برای بسیاری از کاربردهای صنعتی، فولاد گزینه‌ای متداول است و می‌توان پس از ساخت آن را رنگ‌آمیزی کرد.
استیل
برای محیط‌های مرطوب یا خورنده و پروژه‌هایی که مقاومت خوردگی اهمیت دارد، ساخت پایه از استیل قابل بررسی است.
آلومینیوم
در کاربردهایی که وزن پایین اهمیت دارد، استفاده از آلومینیوم نیز در صورت مناسب بودن شرایط کاری امکان‌پذیر است.
رنگ و پوشش
پایه‌های فولادی را می‌توان در صورت نیاز پس از ساخت برای رنگ کوره‌ای الکترواستاتیک آماده کرد.
رنگ می‌تواند علاوه بر ایجاد ظاهر مناسب، به حفاظت سطحی قطعه در شرایط محیطی مشخص کمک کند.
انتخاب پوشش باید بر اساس جنس پایه و محیط استفاده انجام شود.
تفاوت پایه رولیک با براکت عمومی
اگرچه پایه رولیک از نظر ساختاری می‌تواند شبیه براکت باشد، اما طراحی آن بر اساس قطر محور، موقعیت رولیک، بار واردشده و نحوه اتصال به شاسی انجام می‌شود.
بنابراین این محصول از نظر نیت جستجو و کاربرد، روی نصب چرخ، رولیک و غلتک متمرکز است و با صفحه یا براکت عمومی یکسان نیست.
مزایای پایه چرخ و رولیک سفارشی
- طراحی مطابق رولیک و شاسی
- امکان تعیین محل دقیق سوراخ‌ها
- امکان ایجاد شیار تنظیم
- قابلیت ساخت از ورق‌های مختلف
- مناسب نوار نقاله و خطوط تولید
- برش دقیق با لیزر
- امکان خم‌کاری با برک
- امکان جوشکاری
- قابلیت ماشین‌کاری CNC در صورت نیاز
- امکان رنگ کوره‌ای
- مناسب نمونه‌سازی و تولید سری
مشخصات فنی قابل سفارش
مشخصه - امکان سفارش
| جنس | فولاد، استیل، آلومینیوم و متریال مناسب پروژه |
| ضخامت ورق | سفارشی |
| طول | سفارشی |
| عرض | سفارشی |
| ارتفاع | سفارشی |
| قطر محور | سفارشی |
| محل سوراخ‌ها | سفارشی |
| قطر سوراخ | سفارشی |
| شیار تنظیم | قابل سفارش |
| فرم پایه | تخت، U، نبشی، خم‌دار و سفارشی |
| ماشین‌کاری CNC | در صورت نیاز |
| جوشکاری | قابل انجام |
| رنگ کوره‌ای | قابل انجام برای قطعات مناسب |
| روش ساخت | لیزر، خم‌کاری، CNC و جوشکاری |
| تیراژ | نمونه تا تولید سری |
اطلاعات موردنیاز برای سفارش
برای طراحی پایه رولیک بهتر است موارد زیر ارسال شود:
- قطر محور رولیک
- طول محور
- قطر رولیک
- عرض رولیک
- ارتفاع موردنظر
- فاصله پایه‌ها
- ابعاد شاسی
- محل سوراخ‌های نصب
- قطر پیچ‌های اتصال
- وزن یا بار واردشده در صورت مشخص بودن
- جنس موردنظر
- تعداد قطعات
اگر پایه قرار است جایگزین یک قطعه موجود شود، ارسال نمونه یا عکس همراه با اندازه‌گذاری نیز می‌تواند برای ساخت مفید باشد.
فایل مناسب برای سفارش
فایل‌های زیر برای ساخت پایه رولیک مناسب هستند:
- DXF برای الگوی برش
- DWG برای نقشه دوبعدی
- STEP / STP برای مدل سه‌بعدی
- PDF برای نقشه دارای اندازه‌گذاری
- تصویر اندازه‌گذاری‌شده
- نمونه فیزیکی
عوامل مؤثر بر قیمت
قیمت پایه رولیک به عواملی مانند موارد زیر بستگی دارد:
- جنس ورق
- ضخامت
- ابعاد پایه
- تعداد خم‌ها
- تعداد سوراخ‌ها
- وجود شیار
- نیاز به ماشین‌کاری
- میزان جوشکاری
- نوع پوشش
- تعداد قطعات
- پیچیدگی طراحی
مراحل ساخت
- دریافت ابعاد رولیک و شاسی
- بررسی محل نصب
- انتخاب جنس و ضخامت
- طراحی قطعه
- برش لیزر
- خم‌کاری در صورت نیاز
- ماشین‌کاری CNC در صورت نیاز
- جوشکاری و مونتاژ
- پلیسه‌گیری
- رنگ یا پوشش در صورت سفارش
- کنترل ابعاد
- تحویل
سوالات متداول
پایه رولیک صنعتی چه کاربردی دارد؟
برای نصب و نگهداری رولیک، غلتک یا چرخ روی شاسی ماشین‌آلات و تجهیزات صنعتی استفاده می‌شود.
آیا پایه رولیک نوار نقاله سفارشی ساخته می‌شود؟
بله. ابعاد پایه می‌تواند بر اساس قطر رولیک، قطر محور، عرض نوار و ابعاد شاسی طراحی شود.
آیا پایه رولیک دارای شیار تنظیم ساخته می‌شود؟
بله. در صورت نیاز می‌توان شیار طولی برای تنظیم موقعیت رولیک در هنگام نصب ایجاد کرد.
آیا پایه چرخ صنعتی با لیزر ساخته می‌شود؟
بله. قطعات ورقی پایه را می‌توان با لیزر فایبر برش داد و سپس در صورت نیاز خم‌کاری یا جوشکاری کرد.
آیا امکان ساخت پایه رولیک استیل وجود دارد؟
بله. در صورت مناسب بودن استیل برای شرایط کاری، امکان ساخت پایه از ورق استیل وجود دارد.
آیا پایه رولیک را می‌توان رنگ کوره‌ای کرد؟
برای پایه‌های فولادی مناسب، امکان رنگ کوره‌ای الکترواستاتیک وجود دارد.
آیا برای پایه رولیک ماشین‌کاری CNC هم انجام می‌شود؟
در صورت نیاز به سوراخ یا نشیمن دقیق، عملیات تکمیلی CNC قابل بررسی است.
برای سفارش پایه رولیک چه اطلاعاتی لازم است؟
قطر محور، ابعاد رولیک، ارتفاع نصب، ابعاد شاسی، محل سوراخ‌ها، ضخامت و جنس موردنظر از اطلاعات اصلی هستند.
آیا امکان ساخت پایه از روی نمونه وجود دارد؟
بله. می‌توان نمونه یا عکس اندازه‌گذاری‌شده ارسال کرد تا امکان ساخت و بازطراحی بررسی شود
